2020届九年级中考物理一轮复习知识点提高训练卷：探究欧姆定律

这是一份2020届九年级中考物理一轮复习知识点提高训练卷：探究欧姆定律，共14页。试卷主要包含了公式的物理意义是，在“伏安法测电阻”的实验中等内容，欢迎下载使用。
1.如图所示，电阻R1=6Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为 V，若把滑片向右移动时，电流表的示数将 ，电压表的示数将 。（填“变大”，“变小”或“不变”）
2.在“探究电流与电压、电阻关系”的实验中，记录的实验数据如表1和表2
（1）分析表1数据，可以得出的结论是：
（2）分析表2数据，可以得出的结论是：
（3）进一步综合分析表1和表2数据，并归纳得出结论是：

3.公式的物理意义是（ ）
A、加在导体两端的电压越大，导体的电阻就越大
B、通过导体的电流越大，导体的电阻就越小
C、导体的电阻的大小等于导体两端的电压与导体中通过的电流之比
D、导体中的电阻与导体两端的电压成正比，与电流成反比
4.导体的电阻是由导体的材料、长度和 决定的；当某个导体的两端加上3V电压时，通过它的电流是0.2A，则它的电阻是 Ω；当它两端的电压变为0V时，该导体的电阻是 Ω。
5.如图9所示的电路中，R2的阻值为3Ω，闭合开关之后，电压表的示数为6V，电流表的示数为1A，则R1＝ Ω，电源电压为 V；如果断开开关，电压表的示数是 V。

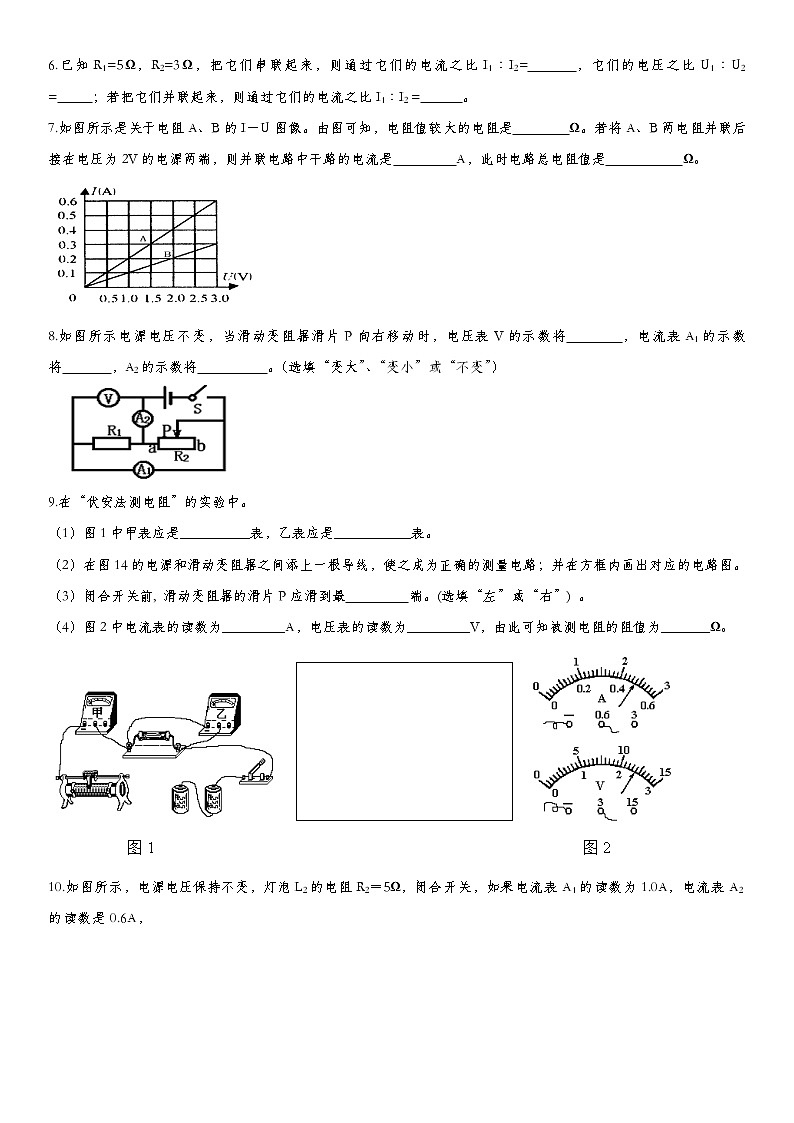

6.已知R1=5Ω，R2=3Ω，把它们串联起来，则通过它们的电流之比I1∶I2= ，它们的电压之比U1∶U2 = ；若把它们并联起来，则通过它们的电流之比I1∶I2 = 。
7.如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路中干路的电流是 A，此时电路总电阻值是 Ω。
8.如图所示电源电压不变，当滑动变阻器滑片P向右移动时，电压表V的示数将 ，电流表A1的示数将 ，A2的示数将 。（选填“变大”、“变小”或“不变”）
图4

图5
9.在“伏安法测电阻”的实验中。
（1）图1中甲表应是__________表，乙表应是___________表。
（2）在图14的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；并在方框内画出对应的电路图。
（3）闭合开关前, 滑动变阻器的滑片P应滑到最 端。(选填“左”或“右”) 。
（4）图2中电流表的读数为_________A，电压表的读数为_________V，由此可知被测电阻的阻值为_______Ω。

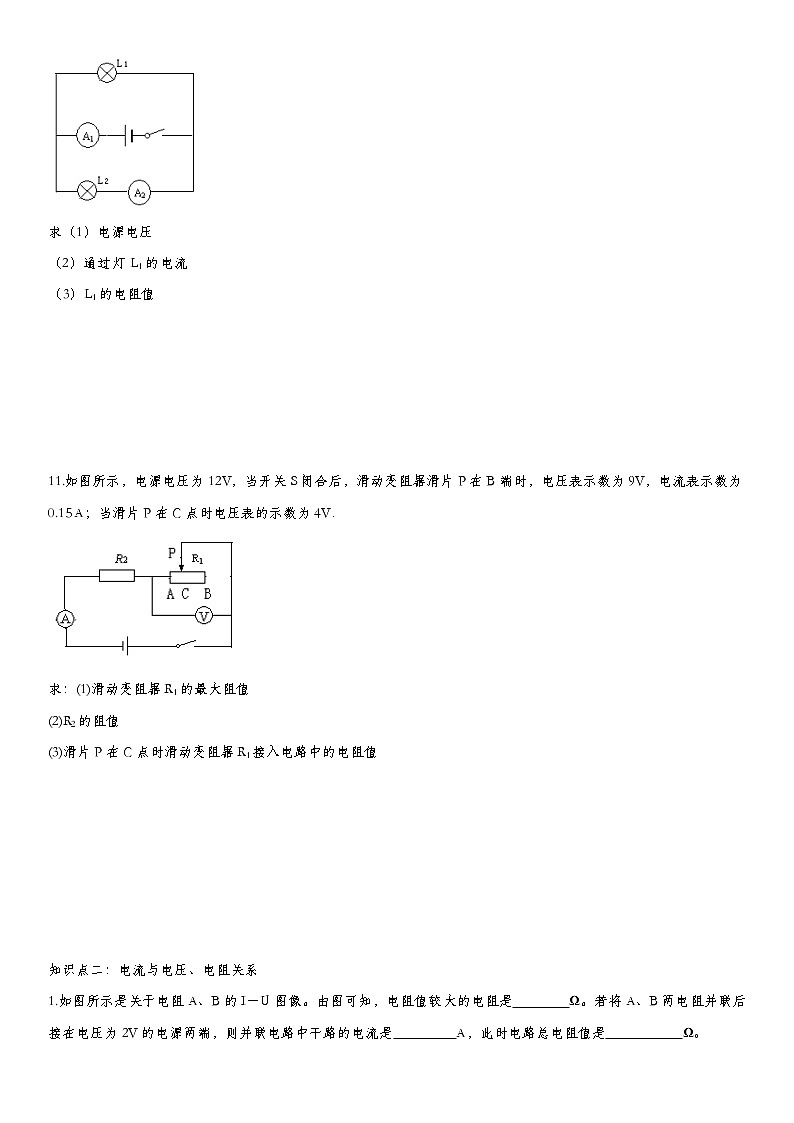

10.如图所示，电源电压保持不变，灯泡L2的电阻R2＝5Ω，闭合开关，如果电流表A1的读数为1.0A，电流表A2的读数是0.6A，
求（1）电源电压
（2）通过灯L1的电流
（3）L1的电阻值
11.如图所示，电源电压为12V，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；当滑片P在C点时电压表的示数为4V．
求：(1)滑动变阻器R1的最大阻值
(2)R2的阻值
(3)滑片P在C点时滑动变阻器R1接入电路中的电阻值
知识点二：电流与电压、电阻关系
1.如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路中干路的电流是 A，此时电路总电阻值是 Ω。
2.在“探究电流与电压、电阻关系”的实验中，记录的实验数据如表1和表2
（1）分析表1数据，可以得出的结论是：
（2）分析表2数据，可以得出的结论是：
（3）进一步综合分析表1和表2数据，并归纳得出结论是：

知识点三：综合考查
1.如图所示的电路中属于有错误的电路图是（ ）
A B C D
2.如图所示用电流表测小灯泡L1中的电流，其中正确的是（ ）
3.用细线将很轻的泡沫塑料小球A悬挂起来, 再用一绝缘小球B分别靠近它们, 出现图3甲、乙、丙所示的三种情况。能肯定两个小球都带电的是（ ）
A、只有甲图 B、只有乙图 C、只有丙图 D、甲图和丙图
4.如图所示的电路中，当开关闭合时，电压表测（ ）
A、L1的电压 B、L2的电压 C、L1和L2两端的总电压 D、电源的电压
5.如图所示电路，闭合开关，两灯均发光，电压表和电流表均有读数，后来两灯突然熄灭，这时电压表和电流表读数均为零，则故障可能是（ ）
A、灯L1开路 B、灯L2开路 C、灯L1短路 D、灯L2短路
6.小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）。其中能实现身高越高，电压表示数越大的电路是（ ）
7.如图所示的电路中，当开关S闭合、S1、S2断开时，灯泡_________ 串联；当开关S、S1、S2均闭合时，灯泡__________并联，此时电流表测的是_______中的电流。
8.(1)如图所示是常用手电筒的剖面图，请观察它的结构，在方框内画出与其相应的电路图。
(2)用笔画线表示导线，将图13中的电路连线完成．要求：灯泡L1与L2并联，开关控制两个灯泡，用电流表测L2中的电流。
9.按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
(1)通过对上面数据的分析,可以得出的结论是:
(2)测量三次的目的是： ，在实验中我们可以采用
的方法改变电流的大小从而进行三次实验；
(3)结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：

参考答案
知识点一：欧姆定律及应用
1.如图所示，电阻R1=6Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为 V，若把滑片向右移动时，电流表的示数将 ，电压表的示数将 。（填“变大”，“变小”或“不变”）
【答案】3、变小、变小
2.在“探究电流与电压、电阻关系”的实验中，记录的实验数据如表1和表2
（1）分析表1数据，可以得出的结论是：
（2）分析表2数据，可以得出的结论是：
（3）进一步综合分析表1和表2数据，并归纳得出结论是：

【答案】（1）保持电压不变时，电流与电阻成反比；
（2）保持电阻不变时，电流与电压成正比。
（3）一段导体中的电流，与导体两端的电压成正比，与导体的电阻成反比；
3.公式的物理意义是（ ）
A、加在导体两端的电压越大，导体的电阻就越大
B、通过导体的电流越大，导体的电阻就越小
C、导体的电阻的大小等于导体两端的电压与导体中通过的电流之比
D、导体中的电阻与导体两端的电压成正比，与电流成反比
【答案】C
4.导体的电阻是由导体的材料、长度和 决定的；当某个导体的两端加上3V电压时，通过它的电流是0.2A，则它的电阻是 Ω；当它两端的电压变为0V时，该导体的电阻是 Ω。
【答案】横截面积、 15、 15
5.如图9所示的电路中，R2的阻值为3Ω，闭合开关之后，电压表的示数为6V，电流表的示数为1A，则R1＝ Ω，电源电压为 V；如果断开开关，电压表的示数是 V。
【答案】6、 9、 9
6.已知R1=5Ω，R2=3Ω，把它们串联起来，则通过它们的电流之比I1∶I2= ，它们的电压之比U1∶U2 = ；若把它们并联起来，则通过它们的电流之比I1∶I2 = 。
【答案】1:1、 5:3、 3:5、
7.如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路中干路的电流是 A，此时电路总电阻值是 Ω。
【答案】10、 0.6、 3.3
8.如图所示电源电压不变，当滑动变阻器滑片P向右移动时，电压表V的示数将 ，电流表A1的示数将 ，A2的示数将 。（选填“变大”、“变小”或“不变”）
图4

【答案】不变、不变、变小
图5
9.在“伏安法测电阻”的实验中。
（1）图1中甲表应是__________表，乙表应是___________表。
（2）在图14的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；并在方框内画出对应的电路图。
（3）闭合开关前, 滑动变阻器的滑片P应滑到最 端。(选填“左”或“右”) 。
（4）图2中电流表的读数为_________A，电压表的读数为_________V，由此可知被测电阻的阻值为_______Ω。
【答案】（1）电流、电压
（2）
（3）左
（4）0.48、 2.4、 5
10.如图所示，电源电压保持不变，灯泡L2的电阻R2＝5Ω，闭合开关，如果电流表A1的读数为1.0A，电流表A2的读数是0.6A，
求（1）电源电压
（2）通过灯L1的电流
（3）L1的电阻值
【答案】解：（1）电源电压
U＝U2＝I2R2＝0.6A×5Ω＝3V
（2）I1＝I－I2＝1.0A－0.6A＝0.4A
（3）U1＝U＝3V
11.如图所示，电源电压为12V，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；当滑片P在C点时电压表的示数为4V．
求：(1)滑动变阻器R1的最大阻值
(2)R2的阻值
(3)滑片P在C点时滑动变阻器R1接入电路中的电阻值
【答案】解：（1）当滑片P在B端时，滑动变阻器接入电路的电阻最大
（2）R2两端的电压
U2＝U－U1＝12V－9V＝3V
（3）当滑片P在C点时，R2两端的电压
U2＇= U－U1＇＝12V－4V＝8V
电路中的电流
R1接入电路中的电阻值
知识点二：电流与电压、电阻关系
1.如图所示是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路中干路的电流是 A，此时电路总电阻值是 Ω。
【答案】10、 0.6、 3.3
2.在“探究电流与电压、电阻关系”的实验中，记录的实验数据如表1和表2
（1）分析表1数据，可以得出的结论是：
（2）分析表2数据，可以得出的结论是：
（3）进一步综合分析表1和表2数据，并归纳得出结论是：

【答案】（1）保持电压不变时，电流与电阻成反比；
（2）保持电阻不变时，电流与电压成正比。
（3）一段导体中的电流，与导体两端的电压成正比，与导体的电阻成反比；
知识点三：综合考查
1.如图所示的电路中属于有错误的电路图是（ ）
A B C D
【答案】D
2.如图所示用电流表测小灯泡L1中的电流，其中正确的是（ ）
【答案】D
3.用细线将很轻的泡沫塑料小球A悬挂起来, 再用一绝缘小球B分别靠近它们, 出现图3甲、乙、丙所示的三种情况。能肯定两个小球都带电的是（ ）
A、只有甲图 B、只有乙图 C、只有丙图 D、甲图和丙图
【答案】A
4.如图所示的电路中，当开关闭合时，电压表测（ ）
A、L1的电压 B、L2的电压 C、L1和L2两端的总电压 D、电源的电压
【答案】A
5.如图所示电路，闭合开关，两灯均发光，电压表和电流表均有读数，后来两灯突然熄灭，这时电压表和电流表读数均为零，则故障可能是（ ）
A、灯L1开路 B、灯L2开路 C、灯L1短路 D、灯L2短路
【答案】B
6.小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）。其中能实现身高越高，电压表示数越大的电路是（ ）
【答案】D
7.如图所示的电路中，当开关S闭合、S1、S2断开时，灯泡_________ 串联；当开关S、S1、S2均闭合时，灯泡__________并联，此时电流表测的是_______中的电流。
【答案】 L1 L3 、 L1 L2 、 L2
8.(1)如图所示是常用手电筒的剖面图，请观察它的结构，在方框内画出与其相应的电路图。
(2)用笔画线表示导线，将图13中的电路连线完成．要求：灯泡L1与L2并联，开关控制两个灯泡，用电流表测L2中的电流。
【答案】
9.按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
(1)通过对上面数据的分析,可以得出的结论是:
(2)测量三次的目的是： ，在实验中我们可以采用
的方法改变电流的大小从而进行三次实验；
(3)结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：

【答案】（1）并联电路中干路电流等于各支路电流之和
（2）使实验结论更具有普遍性； 更换不同规格的小灯泡（只要答案合理均给分）
（3）使用三个电流表同时接到电路中的A、B、C处，测出它们的电流
