2020届九年级中考物理一轮复习知识点提高训练卷：电流 电路

这是一份2020届九年级中考物理一轮复习知识点提高训练卷：电流 电路，共18页。试卷主要包含了画出下列电路元件的符号等内容，欢迎下载使用。

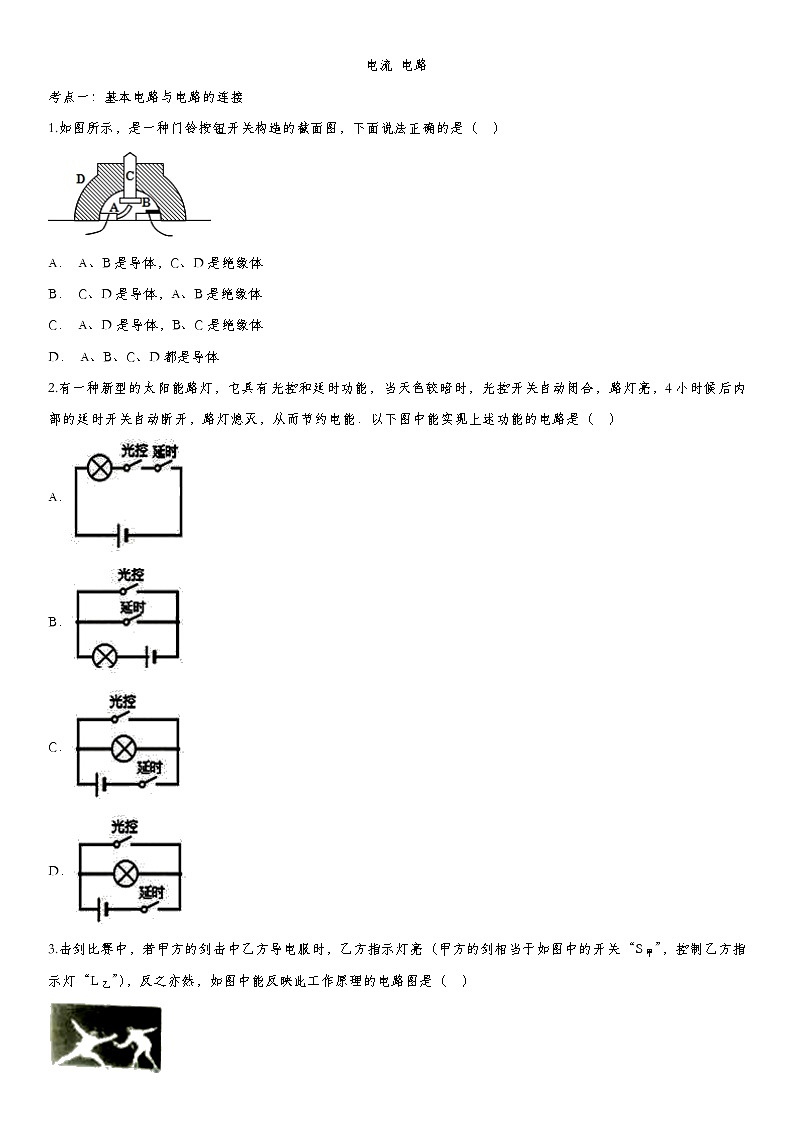

1.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（ ）
A． A、B是导体，C、D是绝缘体
B． C、D是导体，A、B是绝缘体
C． A、D是导体，B、C是绝缘体
D． A、B、C、D都是导体
2.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（ ）
A．
B．
C．
D．
3.击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（ ）
A．
B．
C．
D．
4.以下电路中，电路正确而且有电流通过的是（ ）
A．
B．
C．
D．
5.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（ ）
A．
B．
C．
D．
6.电路中的电流是由电子的 ______ 形成的，电流是有方向的，其方向就是从电源的 ______ 出发，经过开关和用电器，再回到电源的 ______ ．
7.画出下列电路元件的符号.
8.在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是 ______ ．
（3）在并联电路中支路开关的作用是 ______ ．
9.晓彤家里有一台透明的电冰箱．他发现当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了．请你说出如何判断电冰箱压缩机和冰箱内灯泡的连接方式．
考点二：电荷及其相互作用
1.如图所示，A为与丝绸摩擦过的玻璃棒，B为与毛皮摩擦过的橡胶棒，当一根用细线悬挂，再拿一根靠近时，作用情况如箭头所示，分析现象不能得出的结论是（ ）
A． 同种电荷相排斥
B． 异种电荷相吸引
C． 自然界中至少有两种电荷
D． 自然界中有且只有两种电荷
2.如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔（ ）
A． 带正电
B． 带负电
C． 不带电
D． 摩擦时失去电子
3.对静电现象的认识，下列说法中正确的是（ ）
A． 自然界只存在两种电荷
B． 同种电荷互相吸引，异种电荷互相排斥
C． 摩擦起电创造了电荷
D． 在各种带电微粒中，电子所带电荷量的大小是最大的
4.下列现象中，不可以用静电知识解释的是（ ）
A． 干燥的季节，夜晚脱毛衣时会冒“火花”
B． 电工用的钢丝钳手柄上装有绝缘套
C． 油罐车尾部常拖有一条铁链
D． 电视机屏幕上会吸附灰尘
5.分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（ ）
A． 毛织物带正电，通草球带负电
B． 毛织物带负电，通草球带正电
C． 毛织物带正电，通草球不带电
D． 琥珀不带电，通草球不带电
6.用毛皮摩擦过的橡胶棒靠近一个轻质泡沫塑料球时，发现泡沫塑料球远离橡胶棒，则泡沫塑料球（ ）
A． 一定带正电
B． 一定带负电
C． 一定不带电
D． 可能不带电或带正电
7如图所示，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流将发生的现象及原因是（ ）
A． 水流远离梳子，因为梳子摩擦带电后排斥水流
B． 水流靠近梳子，因为梳子摩擦带电后吸引水流
C． 水流远离梳子，因为梳子摩擦后具有磁性排斥水流
D． 水流方向不变，水流和梳子之间无作用
8.秋天，秋高气爽；刚换上不久的干净的化纤衣服，过不了多久就会感觉到灰尘满目，究其原因是（ ）
A． 化纤衣服本身容易吸引灰尘
B． 在不断摩擦的过程中，化纤衣服带了电而吸引灰尘
C． 化纤衣服本身容易排斥灰尘
D． 化纤衣服的表面本身给人总像有灰尘的感觉
9.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（ ）
A． 小球A带正电
B． 小球B带正电
C． 小球B可能不带电
D． 小球A可能不带电
10.如图所示分别为太阳系和原子结构模型，请你指出两者之间相似或不同的某一点：
考点三：电流表与串并联电路电流的特点
1.如图所示的电路连接中会烧坏电流表的是（ ）
2.电流表使用前要先检查指针是否指在 ______ 位置，它必须______联在电路中，使电流从______接线柱流入电流表，从______接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是______．
3.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．
（1）在连接电路时，开关应处于 ______ 状态．
（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．
（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ______ ．
（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 ______ ．（写出关系式即可）
（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？ ______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该 ______ 继续进行实验．
（6）为了验证结论的普遍性，小薇应采用 ______ 方法进行验证．
4.为了验证并联电路电流关系，小明设计了如图甲电路进行实验．
（1）实验中，应选两个规格 ______ 的小灯泡（选填“相同”或“不相同”）．
（2）小明要测量干路电流，他将电流表串联在甲图中的 ______ （选填“A”、“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是 ______ ．
5.如图所示电路，同时闭合开关S1、S2，电流表的示数是1.2A；断开开关S2，电流表的示数变化了0.4A，求：同时闭合开关S1、S2时，小灯泡L1、L2的电流I1、I2以及干路上的总电流I分别是多少？
参考答案
考点一：基本电路与电路的连接
1.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（ ）
A． A、B是导体，C、D是绝缘体
B． C、D是导体，A、B是绝缘体
C． A、D是导体，B、C是绝缘体
D． A、B、C、D都是导体
【答案】A
【解析】A、B是用来连接导线的，故应是导体，C是按钮，D是外壳，为了防止触电，应是绝缘体．
2.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（ ）
A．
B．
C．
D．
【答案】A
【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．
A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；
B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；
C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；
D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．
3.击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（ ）
A．
B．
C．
D．
【答案】B
【解析】当甲方击中乙方时电路接通，故S甲与乙方指示灯串联，故S甲与乙方指示灯串联；
当乙方击中甲方时电路接通，故S乙与甲方指示灯串联，故S乙与甲方指示灯串联；
由此可知：甲方指示灯与乙方指示灯互不影响，所以两路并联在电源两端．
4.以下电路中，电路正确而且有电流通过的是（ ）
A．
B．
C．
D．
【答案】D
【解析】A、电路是开路，无电流；B、电路中没有用电器，闭合开关会短路；
C、电路中没有电源，不会有电流；D、电路是通路，有电流．
5.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（ ）
A．
B．
C．
D．
【答案】D
【解析】根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮，这说明两开关共同控制电路，即为串联．A、闭合光控开关灯泡发光，闭合声控开关会造成电源短路．不符合题意；
B、闭合任何一个开关灯泡都能发光．不符合题意；
C、闭合声控开关灯泡发光，闭合光控开关会造成电源短路．不符合题意；
D、两个开关串联，同时闭合灯泡才会发光，断开一个开关，灯泡不能发光．符合题意．
6.电路中的电流是由电子的 ______ 形成的，电流是有方向的，其方向就是从电源的 ______ 出发，经过开关和用电器，再回到电源的 ______ ．
【答案】定向移动；正极；负极．
【解析】（1）电荷的定向移动形成电流，电荷定向移动形成电流的情况有多种，规定正电荷定向移动的方向为电流的方向．
（2）在一个闭合电路中，属于电源的外部，电流从电源的正极出发经用电器到达电源的负极．
7.画出下列电路元件的符号.
【答案】电池：；开关:；电阻：；灯泡：；滑动变阻器：；电流表：；电压表：；电动机：；电铃：；交叉相连导线：
【解析】熟练识记各电路元件符号，是识别电路图，学习电学的基础．
8.在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是 ______
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是 ______ ．
（3）在并联电路中支路开关的作用是 ______ ．
【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器．
【解析】（1）连接实验电路要注意：
A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；
B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；
C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；
D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；
本题选择没有必要的，即错误的，故选C．
（2）在串联电路中开关控制整个电路，即控制所有的用电器．
（3）在并联电路中支路开关只控制该支路的用电器．
9.晓彤家里有一台透明的电冰箱．他发现当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了．请你说出如何判断电冰箱压缩机和冰箱内灯泡的连接方式．
【答案】当压缩机不工作时，将门打开，若灯泡发光，则两者并联，能够独立工作、并且互不影响；若灯泡不发光，则两者串联．
【解析】利用串并联电路的特点，当压缩机不工作时，将门打开，若灯泡发光，则两者并联，能够独立工作、并且互不影响；若灯泡不发光，则两者串联．
考点二：电荷及其相互作用
1.如图所示，A为与丝绸摩擦过的玻璃棒，B为与毛皮摩擦过的橡胶棒，当一根用细线悬挂，再拿一根靠近时，作用情况如箭头所示，分析现象不能得出的结论是（ ）
A． 同种电荷相排斥
B． 异种电荷相吸引
C． 自然界中至少有两种电荷
D． 自然界中有且只有两种电荷
【答案】D
【解析】因为用丝绸摩擦过的玻璃棒带正电荷，毛皮摩擦过的橡胶棒带负电荷，由图可知，两只带同种电荷的棒相互排斥，两只带异种电荷的棒相互吸引，因此通过本组实验可以得出的结论有：同种电荷相互排斥，异种电荷相互吸引．自然界中至少有两种电荷，但无法确定“自然界中有且只有两种电荷”，还要经过更多的实验来验证才行．
2.如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔（ ）
A． 带正电
B． 带负电
C． 不带电
D． 摩擦时失去电子
【答案】B
【解析】把带负电的橡胶棒靠近塑料签字笔时，笔尾远离橡胶棒被排斥，说明塑料签字笔与橡胶棒带的是同种电荷，橡胶棒带负电，塑料签字笔也带负电．故B正确，ACD错误．
3.对静电现象的认识，下列说法中正确的是（ ）
A． 自然界只存在两种电荷
B． 同种电荷互相吸引，异种电荷互相排斥
C． 摩擦起电创造了电荷
D． 在各种带电微粒中，电子所带电荷量的大小是最大的
【答案】A
【解析】A、自然界只存在正、负两种电荷，故A正确．
B、同种电荷相互排斥，异种电荷相互吸引．故B错误．
C、摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷的总量没有变，并不是创造了电荷．故C错误．
D、在各种带电微粒中，电子所带电荷量的大小是最小的，故D错误．
4.下列现象中，不可以用静电知识解释的是（ ）
A． 干燥的季节，夜晚脱毛衣时会冒“火花”
B． 电工用的钢丝钳手柄上装有绝缘套
C． 油罐车尾部常拖有一条铁链
D． 电视机屏幕上会吸附灰尘
【答案】B
【解析】A、干燥的季节，夜晚脱毛衣时会冒“火花”，是由于化纤布料的衣服由于摩擦起电，不符合题意．
B、橡胶套是绝缘体，所以在电工工作时可以防止触电危险，符合题意．
C、油罐车尾部有一条拖到地面上的铁链，是因为油罐与车之间摩擦会有静电，这样有危险，所以需要用铁链将静电导向大地．
D、电视机屏幕上经常吸附有很多灰尘，是因为电视机表面有静电而能吸引灰尘，不符合题意．
5.分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（ ）
A． 毛织物带正电，通草球带负电
B． 毛织物带负电，通草球带正电
C． 毛织物带正电，通草球不带电
D． 琥珀不带电，通草球不带电
【答案】C
【解析】：①丝绸和玻璃棒摩擦，玻璃棒带正电，丝绸带负电；②毛织物吸引丝绸，说明毛织物带正电；③毛织物带正电，说明琥珀带负电；④琥珀和玻璃棒都吸引通草球，说明通草球不带电．故A、B、D、错误；C正确；
6.用毛皮摩擦过的橡胶棒靠近一个轻质泡沫塑料球时，发现泡沫塑料球远离橡胶棒，则泡沫塑料球（ ）
A． 一定带正电
B． 一定带负电
C． 一定不带电
D． 可能不带电或带正电
【答案】B
【解析】用毛皮摩擦过的橡胶棒带负电，用毛皮摩擦过的橡胶棒靠近一个轻质泡沫塑料球时，它们相互排斥，根据同种电荷相互排斥可知这个泡沫塑料球一定带负电．
7如图所示，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流将发生的现象及原因是（ ）
A． 水流远离梳子，因为梳子摩擦带电后排斥水流
B． 水流靠近梳子，因为梳子摩擦带电后吸引水流
C． 水流远离梳子，因为梳子摩擦后具有磁性排斥水流
D． 水流方向不变，水流和梳子之间无作用
【答案】B
【解析】摩擦过的梳子带了电，由于带电体能吸引轻小物体，所以水流将靠近梳子，可以发现梳子吸引水流．
8.秋天，秋高气爽；刚换上不久的干净的化纤衣服，过不了多久就会感觉到灰尘满目，究其原因是（ ）
A． 化纤衣服本身容易吸引灰尘
B． 在不断摩擦的过程中，化纤衣服带了电而吸引灰尘
C． 化纤衣服本身容易排斥灰尘
D． 化纤衣服的表面本身给人总像有灰尘的感觉
【答案】B
【解析】化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体，所以衣服会将灰尘等轻小物体吸附在它上面，造成了衣服比较容易脏．故这是一种摩擦起电现象．
9.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（ ）
A． 小球A带正电
B． 小球B带正电
C． 小球B可能不带电
D． 小球A可能不带电
【答案】D
【解析】C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球是，相互吸引，即说明A可能带正电，可能不带电；
C靠近B时，发现排斥，即说明B 一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D．
10.如图所示分别为太阳系和原子结构模型，请你指出两者之间相似或不同的某一点：
【答案】相似之处：都质量较小的物体围绕质量很大的中心物质旋转；
不同之处：做旋转运动时所需要的力性质不同，电子绕原子核旋转依靠的是电荷之间的力，行星绕太阳旋转的力是万有引力．
【解析】分别说出原子的结构与太阳系的结构相同点和不同点．
考点三：电流表与串并联电路电流的特点
1.如图所示的电路连接中会烧坏电流表的是（ ）
【答案】A
【解析】首先分析两个电路的连接情况，当电流表的两个接线柱直接接在电源的两极时会烧坏电流表．A图中，电路发生了短路，电流表能直接接在电源的两极，会被烧坏．
B图中，电流表和L2串联，电流表测这个灯泡中的电流，不会被烧坏．
C图中，两灯串联，电流表串联在电路中，电流表测串联电路中的电流，不会被烧坏．
D图中，两灯并联，电流表串联在干路中，电流表测干路电流，不会被烧坏．
2.电流表使用前要先检查指针是否指在 ______ 位置，它必须______联在电路中，使电流从______接线柱流入电流表，从______接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是______．
【答案】零刻度；串；正；负；短路
【解析】电流表使用前要先检查指针是否指在零刻度位置，它必须串联在电路中，使电流从“＋”接线柱流入电流表，从“－”接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是短路．
3.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．
（1）在连接电路时，开关应处于 ______ 状态．
（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．
（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ______ ．
（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 ______ ．（写出关系式即可）
（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？ ______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该 ______ 继续进行实验．
（6）为了验证结论的普遍性，小薇应采用 ______ 方法进行验证．
【答案】（1）断开；（2）见下图；（3）L1或电流表断路；（4）0.52；1；I=I1+I2；（5）不一定；用规格不同的灯泡替代L1或L2；（6）改变电源电压或更换不同规格的灯泡进行多次实验．
【解析】（1）在连接电路时，开关应处于断开状态．
（2）将电流表与L1串联在一条支路，L2在另一条支路，如图所示：
（3）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的．
（4）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.52A，I2=0.52A，由图丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即I=1A．根据实验数据可知，在误差允许范围内，并联电路中干路电流和各路电流的关系是：I=I1+I2．
（5）为了验证结论更具有普遍性，应再选用规格不同的灯泡代替L1或L2继续实验；
（6）为了验证结论的普遍性，可采用的方法是：改变电源电压或更换不同规格的灯泡进行多次实验．
4.为了验证并联电路电流关系，小明设计了如图甲电路进行实验．
（1）实验中，应选两个规格 ______ 的小灯泡（选填“相同”或“不相同”）．
（2）小明要测量干路电流，他将电流表串联在甲图中的 ______ （选填“A”、“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是 ______ ．
【答案】（1）不相同；（2）C；正负接线柱接反了．
【解析】（1）为了得到并联电路电流关系的普遍结论，实验中应该选用两只不同规格的灯泡实验；
（2）要测量干路电流，他将电流表串联在甲图中的C处，接入电流表后闭合开关，看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是正负接线柱接反了．
5.如图所示电路，同时闭合开关S1、S2，电流表的示数是1.2A；断开开关S2，电流表的示数变化了0.4A，求：同时闭合开关S1、S2时，小灯泡L1、L2的电流I1、I2以及干路上的总电流I分别是多少？
解：同时闭合开关S1、S2，电流表的示数是1.2A；电流表测干路电流；
只闭合开关S1，断开开关S2时，此时电流表测的是灯泡L1的电流，
而电流表示数变化了0.4A，即减小了0.4A，则通过L2的电流：I2=△IA=0.4A；
根据并联电路中干路上的流等于各支路电流之和，可知，通过灯泡L1的电流，
I1=1.2A-0.4A=0.8A，
灯泡L1、L2并联，电流表测干路电流，则干路上的总电流I=1.2A；
答：小灯泡L1的电流为0.8A；L2的电流为0.4A；干路上的总电流为1.2A．
【解析】由电路图知，灯泡L1、L2并联，电流表测干路电流；同时闭合开关S1、S2，电流表的示数为干路上的电流；因为灯泡L1、L2并联，当开关S2断开时，灯泡L2支路没有电路通过，根据并联电路的特点及并联电路的电流特点：各支路互不影响，总电流等于各支路电流之和，可知电流表的示数变化了0.4A，即为流过灯泡L2的电流，从而可以求出小灯泡L1、L2的电流I1、I2以及干路上的总电流I．
