人教版 八年级物理下册 专项训练题（三）作图题（含答案）

专项训练题（三）作图题

一、作图题

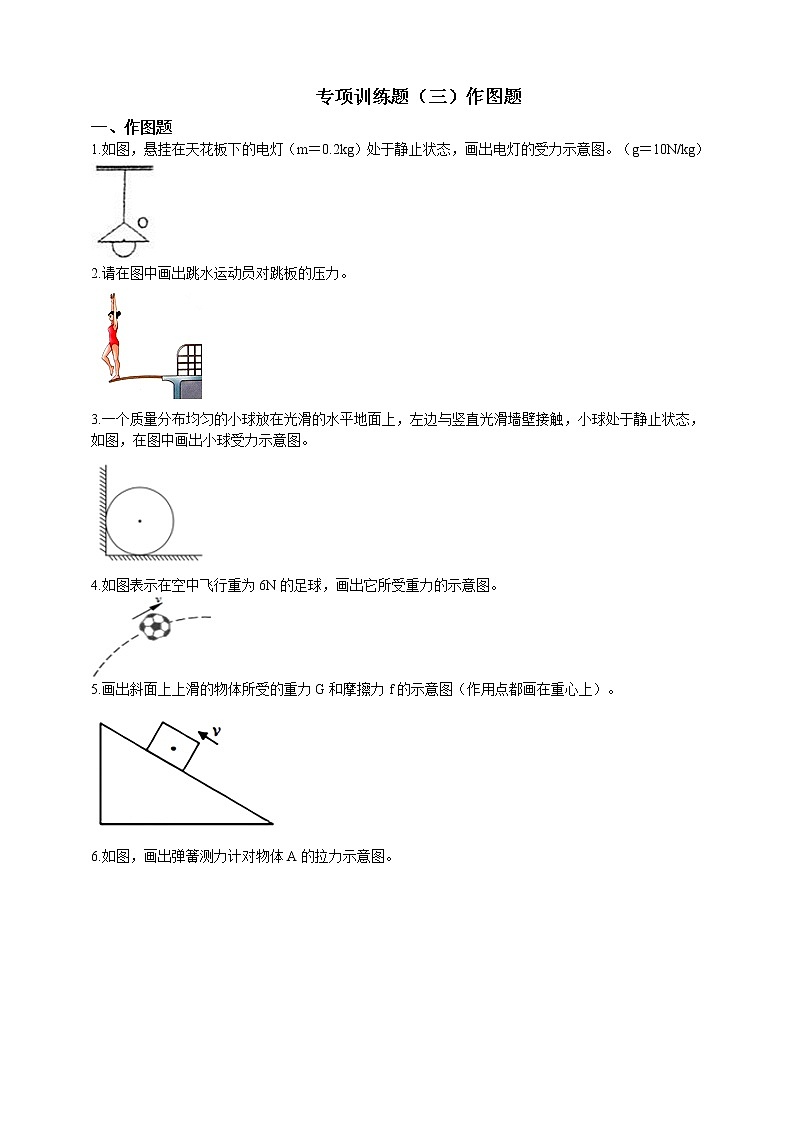

1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。（g＝10N/kg）

2.请在图中画出跳水运动员对跳板的压力。

3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。

5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。

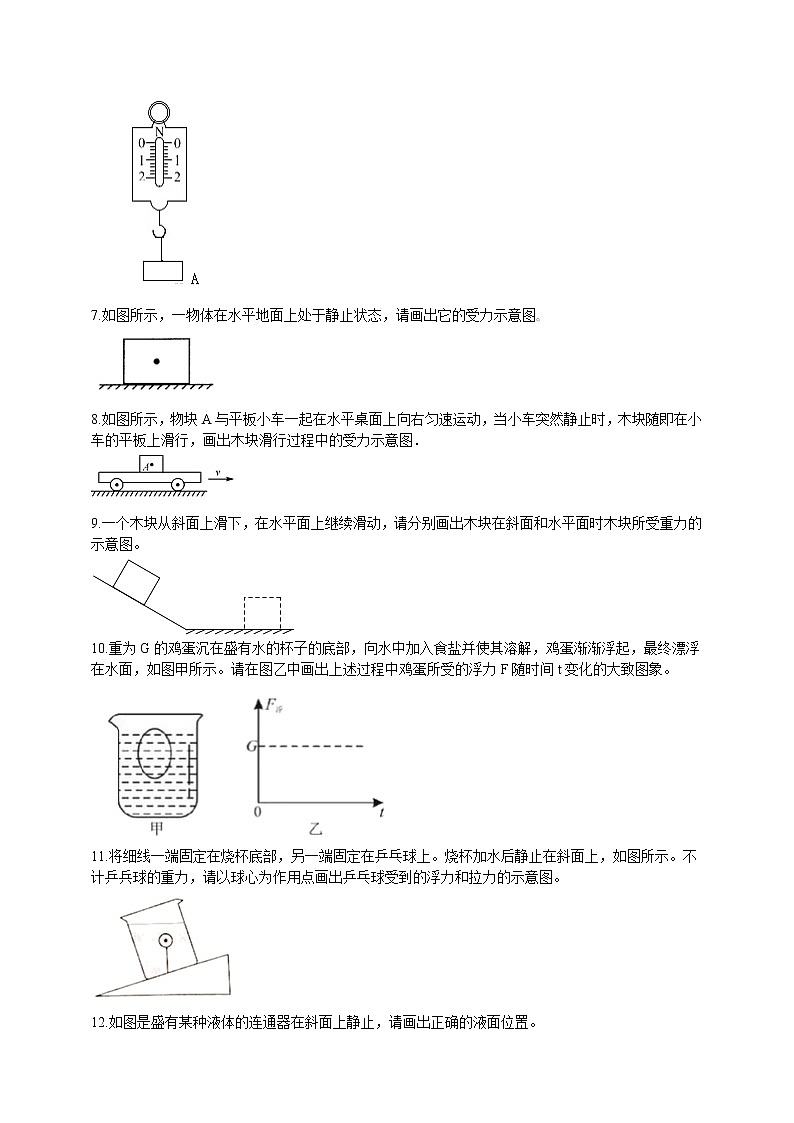

6.如图，画出弹簧测力计对物体A的拉力示意图。

7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡

8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．

9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

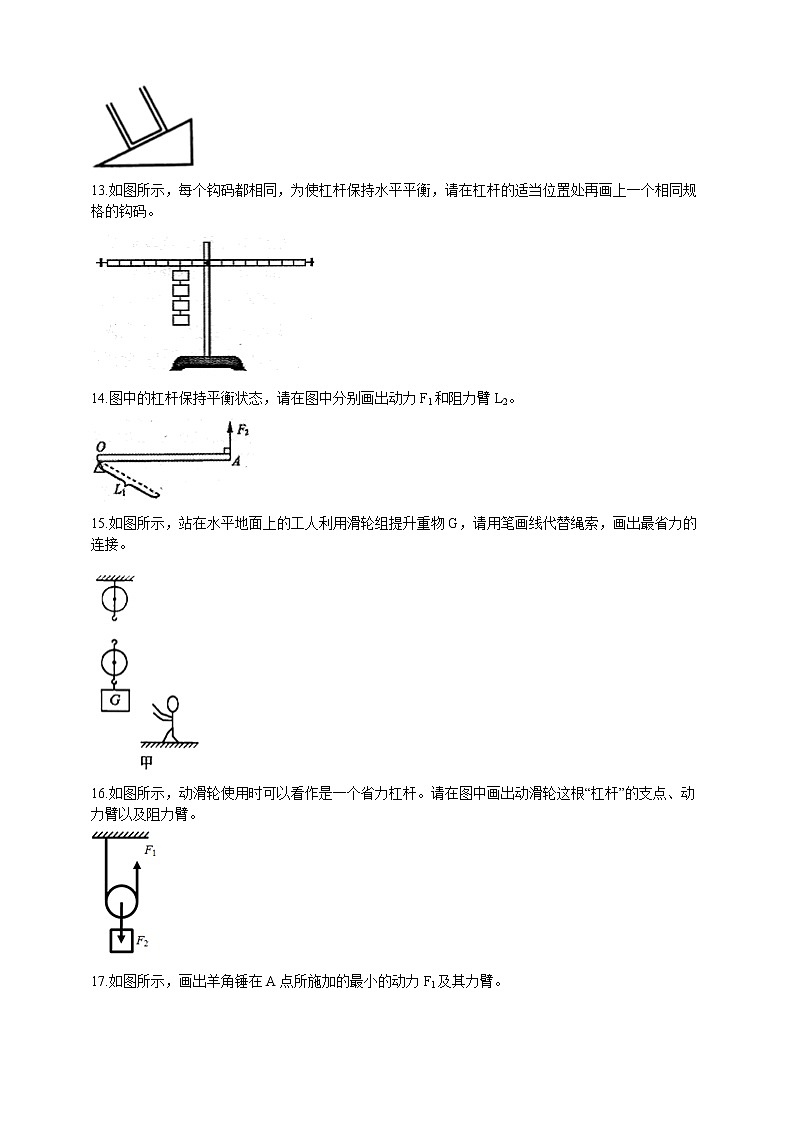

12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。

13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。

14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。

15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。

16.如图所示，动滑轮使用时可以看作是一个省力杠杆。请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。

17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

18.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。

19.如图是投铅球时，铅球在空中运动的示意图，不计空气阻力，画出铅球在空中运动过程中，铅球的机械能E与时间t的大致关系图象。

答案解析部分

一、作图题

1. 解：如图所示：

 2. 解：如图所示：

3. 解：如图所示；

4. 解:如图所示:

5. 解：如图所示：

6. 解：如图所示；


7. 解：如图所示：

8. 解：如图所示：

9. 解：如图所示：

10.解：如图所示：

11. 解：如图所示：

12.解：如图所示：

13. 解：如图所示：

14.解：如图所示：

15. 解：如图所示：


16.解：如图所示：

17. 解：如图所示：

18.解：如图所示：

19.
