中考物理二轮专题复习专项训练05《杠杆作图》复习题（含详解）

这是一份中考物理二轮专题复习专项训练05《杠杆作图》复习题（含详解），共4页。

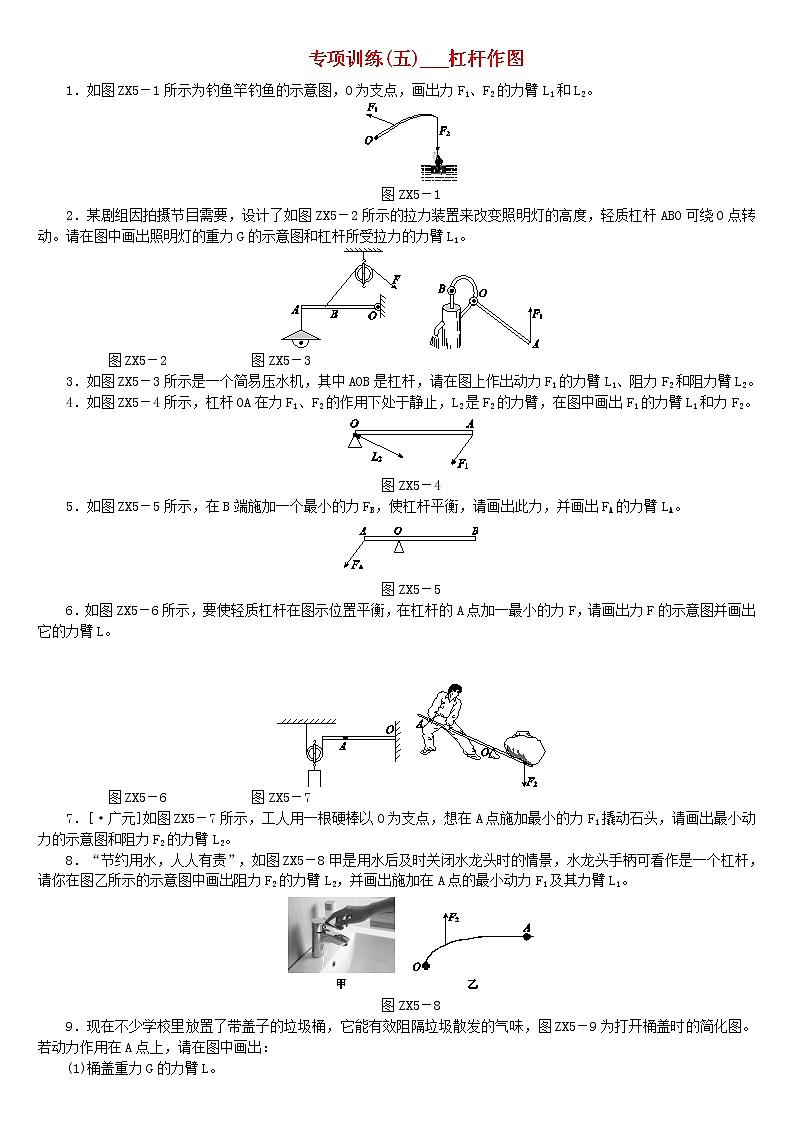

图ZX5－1
2．某剧组因拍摄节目需要，设计了如图ZX5－2所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动。请在图中画出照明灯的重力G的示意图和杠杆所受拉力的力臂L1。

图ZX5－2 图ZX5－3
3．如图ZX5－3所示是一个简易压水机，其中AOB是杠杆，请在图上作出动力F1的力臂L1、阻力F2和阻力臂L2。
4．如图ZX5－4所示，杠杆OA在力F1、F2的作用下处于静止，L2是F2的力臂，在图中画出F1的力臂L1和力F2。
图ZX5－4
5．如图ZX5－5所示，在B端施加一个最小的力FB，使杠杆平衡，请画出此力，并画出FA的力臂LA。
图ZX5－5
6．如图ZX5－6所示，要使轻质杠杆在图示位置平衡，在杠杆的A点加一最小的力F，请画出力F的示意图并画出它的力臂L。

图ZX5－6 图ZX5－7
7．[·广元]如图ZX5－7所示，工人用一根硬棒以O为支点，想在A点施加最小的力F1撬动石头，请画出最小动力的示意图和阻力F2的力臂L2。
8．“节约用水，人人有责”，如图ZX5－8甲是用水后及时关闭水龙头时的情景，水龙头手柄可看作是一个杠杆，请你在图乙所示的示意图中画出阻力F2的力臂L2，并画出施加在A点的最小动力F1及其力臂L1。
图ZX5－8

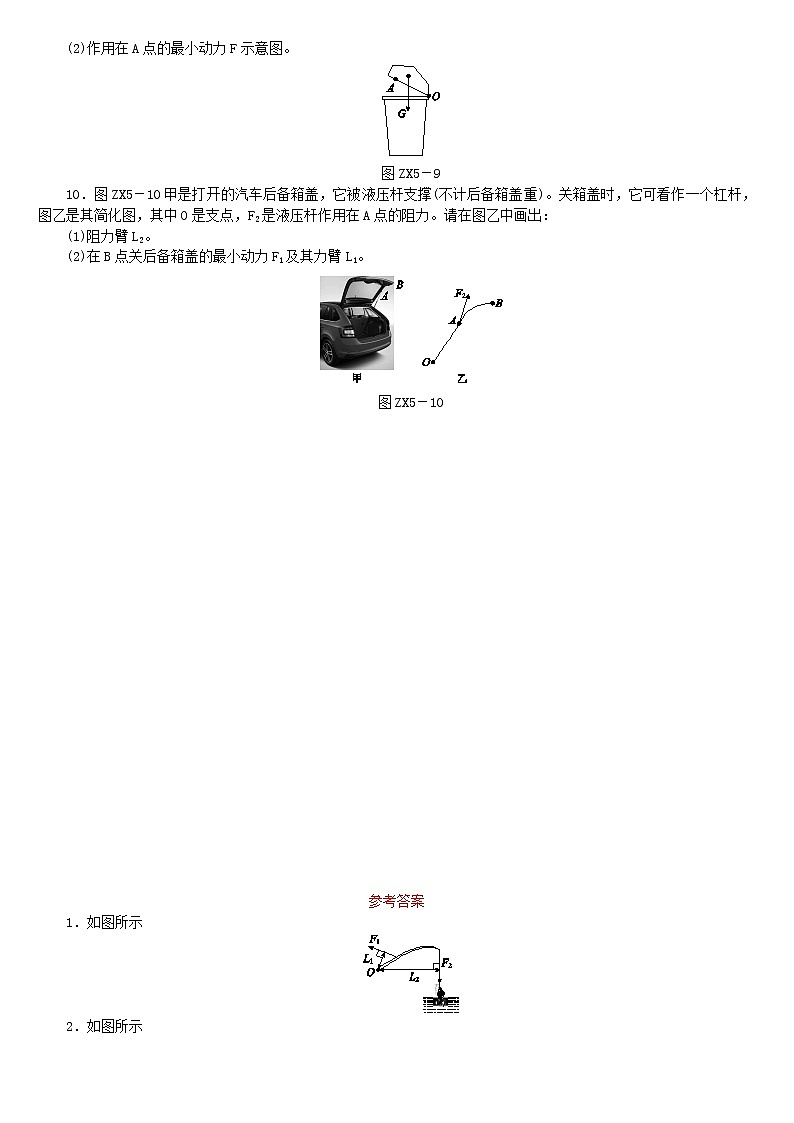

9．现在不少学校里放置了带盖子的垃圾桶，它能有效阻隔垃圾散发的气味，图ZX5－9为打开桶盖时的简化图。若动力作用在A点上，请在图中画出：
(1)桶盖重力G的力臂L。
(2)作用在A点的最小动力F示意图。
图ZX5－9
10．图ZX5－10甲是打开的汽车后备箱盖，它被液压杆支撑(不计后备箱盖重)。关箱盖时，它可看作一个杠杆，图乙是其简化图，其中O是支点，F2是液压杆作用在A点的阻力。请在图乙中画出：
(1)阻力臂L2。
(2)在B点关后备箱盖的最小动力F1及其力臂L1。
图ZX5－10
参考答案
1．如图所示
2．如图所示
3．如图所示
4．如图所示
5．如图所示
6．如图所示
7．如图所示
8．如图所示
9．(1)(2)如图所示
10．(1)(2)如图所示
