2022年中考物理二轮复习力学作图强化卷

这是一份2022年中考物理二轮复习力学作图强化卷，共21页。试卷主要包含了根据要求完成相应的作图等内容，欢迎下载使用。

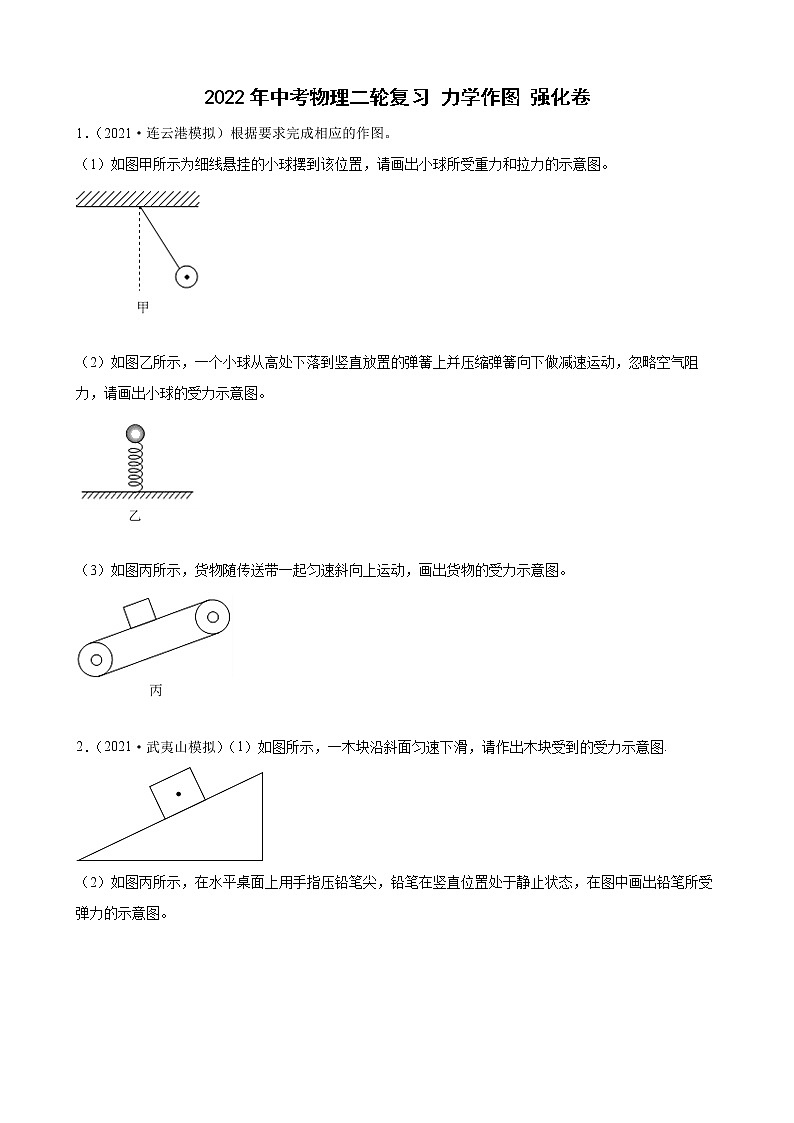

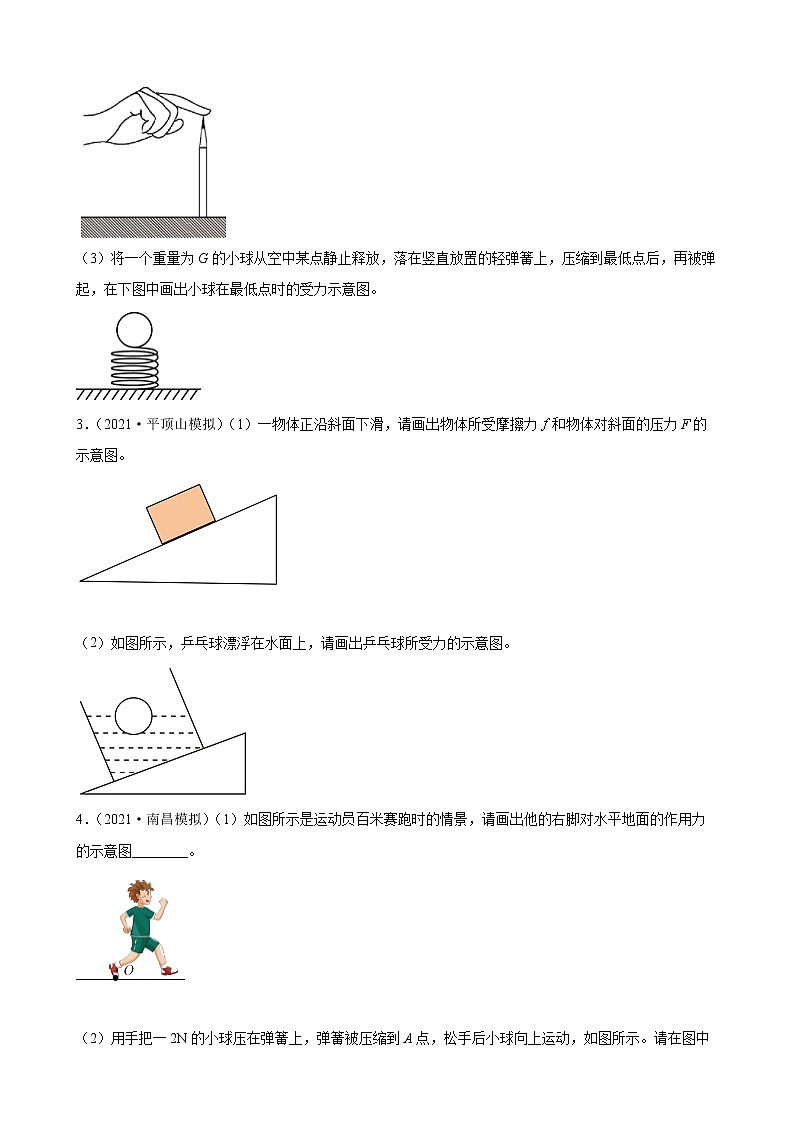

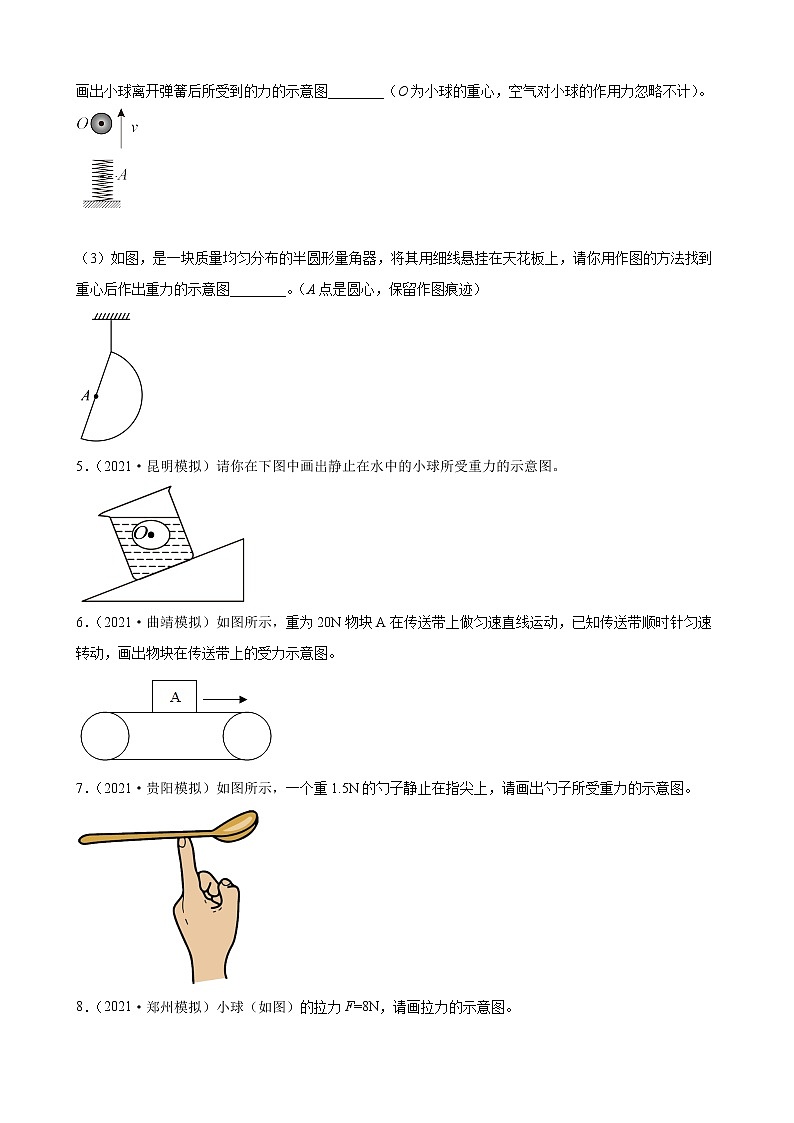

2022年中考物理二轮复习 力学作图 强化卷1．（2021·连云港模拟）根据要求完成相应的作图。（1）如图甲所示为细线悬挂的小球摆到该位置，请画出小球所受重力和拉力的示意图。（2）如图乙所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，请画出小球的受力示意图。（3）如图丙所示，货物随传送带一起匀速斜向上运动，画出货物的受力示意图。2．（2021·武夷山模拟）（1）如图所示，一木块沿斜面匀速下滑，请作出木块受到的受力示意图.（2）如图丙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态，在图中画出铅笔所受弹力的示意图。（3）将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起，在下图中画出小球在最低点时的受力示意图。3．（2021·平顶山模拟）（1）一物体正沿斜面下滑，请画出物体所受摩擦力和物体对斜面的压力F的示意图。 （2）如图所示，乒乓球漂浮在水面上，请画出乒乓球所受力的示意图。4．（2021·南昌模拟）（1）如图所示是运动员百米赛跑时的情景，请画出他的右脚对水平地面的作用力的示意图________。 （2）用手把一2N的小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。请在图中画出小球离开弹簧后所受到的力的示意图________（O为小球的重心，空气对小球的作用力忽略不计）。 （3）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心后作出重力的示意图________。（A点是圆心，保留作图痕迹）5．（2021·昆明模拟）请你在下图中画出静止在水中的小球所受重力的示意图。6．（2021·曲靖模拟）如图所示，重为20N物块A在传送带上做匀速直线运动，已知传送带顺时针匀速转动，画出物块在传送带上的受力示意图。7．（2021·贵阳模拟）如图所示，一个重1.5N的勺子静止在指尖上，请画出勺子所受重力的示意图。8．（2021·郑州模拟）小球（如图）的拉力F=8N，请画拉力的示意图。9．（2021·濮阳模拟）如图所示，物体A与弹簧相连，弹簧处于伸长状态。请画出：①A所受重力的示意图；②物体A对弹簧作用力的示意图。10．（2021·泰安模拟）分别在两图中，画出A对水平支持面的压力和A在斜面上受到重力的示意图。11．（2021·苏州模拟）完成下列作图：（1）如图甲所示，长方体A在粗糙斜面上保持静止，请在O点画出长方体A所受的重力G。（2）如图乙所示，在粗糙水平面上，物体B受到水平向右F=10N的拉力做匀速直线运动，请在O点画出物体B受到的摩擦力f，并标出大小。12．（2021·宿州模拟）按照题目要求作图：（1）如图所示，物体静止在斜面上，请画出物体受到支持力和物体对斜面压力的示意图； （2）如图所示是三个相同的容器、、。当分别倒入水、酒精、浓盐水后，容器底部受到的压强相等，请在图中画出液面的大致位置；（已知） （3）在图中画出挂在竖直墙上小球所受的重和小球对墙壁的压力示意图。13．（2021·哈尔滨模拟）如图所示，A、B两物体叠放在水平桌面上，请画出物体A所受支持力的示意图。14．（2021·连云港模拟）按照题目要求作图 （1）如图甲所示，一盏挂在天花板上的电灯。请画出它所受重力的示意图；（O为电灯重心）  （2）如图乙所示，画出被拉长的弹簧对手指的弹力的示意图； （3）如图丙所示，画出木块A沿光滑斜面上滑时所受到的力的示意图。15．（2021·毕节模拟）（1）如图所示，画出物体静止在斜面上时对斜面压力F的示意图。（2）如图所示，木棒在手指上平衡，画出它所受重力的示意图（力的作用点画在木棒的重心上）。（3）如图，一重为5N的木块沿斜面匀速下滑，画山木块所受力的示意图。（4）在汽车中悬线上挂一个小球，汽车突然向右加速运动，小球向左偏转，如图所示，若在汽车庭板上还有一个跟其相对静止的物体M，画出此时物体M所受的摩擦力。(        )16．（2021·六盘水模拟）（1）小明同学将如图丙所示的玻璃管装置接到水流稳定的自来水管上，当水在玻璃管中流动时，请画出水流动时两个竖直管中液面的大致位置______；（2）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图______；（3）画出木块A静止在斜面上所受重力和木块A对斜面B的压力的示意图______。
参考答案：1．（1）（2）（3）【解析】（1）过球心作竖直向下的重力和沿绳子斜向上的拉力。如下图所示：（2）忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，此时小球共受到重力和弹力两个力的作用，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，用G和F表示，且G＜F，如图所示：（3）物体随传送带一起加速向上运动，使物体加速向上运动的动力是传送带对物体的摩擦力，则摩擦力方向沿斜面向上。物体还受竖直向下的重力作用，同时也受到斜面对其向上的支持力，方向垂直于传送带向上。物体在此过程中货物受力的示意图如图所示：2．（1）；（2）；（3）【解析】（1）木块沿斜面匀速下滑，受到竖直向下的重力、垂直于斜面向上的支持力、平行于斜面向上的摩擦力的作用。（2）在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态，笔尖受到的手的压力方向竖直向下，笔尾受到的弹力方向竖直向上。（3）小球在最低点时的受到竖直向上的弹力和竖直向下的重力的作用，弹力大小大于重力的大小。3．（1） ；（2）【解析】（1）物体正沿斜面下滑，则物体所受摩擦力沿斜面向上；物体对斜面的压力垂直斜面向下，作图如下 （2）乒乓球漂浮在水面上，乒乓球受到竖直向下的重力和竖直向上的浮力，作图如下4．               【解析】（1）[1]脚对水平地面的作用力，是地面受到力，作用点在地面上。一方面。脚对地面有竖直向下的压力，另一方面脚相对地面有向后运动的趋势，地面对脚产生向前的摩擦力，物体间力的作用是相互的，脚给地面向后的摩擦力，如图所示：（2）[2]离开弹簧后的小球只受竖直向下的重力，大小为2N，如图所示：（3）[3]物体所受重力的方向始终竖直向下，将细线竖直向下延长，量角器的中心就在这条直线上，由于量角器是质地均匀的规则物体，它的中心也在它的对称轴上，过圆心做直径的垂线，这天直线就是量角器的对称轴，两条线的交点就是量角器的重心，再画出竖直向下的重力，如图所示：5．【解析】重力方向竖直向下，作用点在球心，则作图如下6．【解析】由于物体和传送带一起匀速运动，相对静止，所以物体不受摩擦力的作用，只受重力G和支持力F的作用，且二力的大小相等，方向相反，如图所示：7．【解析】一个重1.5N的勺子静止在指尖上，指尖与勺子接触的点是勺子的重心，重力的方向竖直向下，勺子重力的大小为1.5N，示意图如图8．【解析】小球受到拉力的作用点在细线与小球的连接处，方向沿细线向上，已知拉力F=8N；过拉力的作用点，沿拉力的方向画一条有向线段，用F表示，并表明力的大小为8N，如图所示：9．【解析】①从物体A的重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示，可得重力的示意图；②弹簧处于伸长状态，物体A对弹簧作用力水平向右，作用点在重心上，沿水平向右的方向画一条带箭头的线段，并用符号F表示，可得物体A对弹簧作用力的示意图。如图所示：10．【解析】在水平面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于水平面向下、带箭头的线段，符号为F，即为压力的示意图如图所示： 过物体的重心画一条竖直向下的带箭头的线段，符号为G，即为重力的示意图，如下图所示：11．（1） （2）【解析】（1）重力的方向始终是竖直向下，如图所示： （2）物体做匀速直线运动，拉力与摩擦力是一对平衡力，所以摩擦力的大小是10N，方向水平向左，如图所示：12．（1）；（2） ；（3）【解析】（1）物体对斜面的压力FN′作用在斜面上，方向垂直于斜面向下，作用点在物体与斜面的接触面上，物体受到的支持力FN作用在物体上，方向垂直于斜面向上，作用点在重心上，沿力的方向作有向线段，即可作出压力与支持力的示意图；如图所示 （2）已知ρ盐水＞ρ水＞ρ酒精，还知道它们对容器底部的压强相等，根据公式p=ρgh可知，液体密度越大，液体深度越小；液体密度越小，液体深度越大，所以三液体深度h盐水＜h水＜h酒精如图所示（3）重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力。如下图所示13．【解析】B对A的支持力垂直于接触面向上，作用在A的重心，如图所示。14．（1）  （2） （3）【解析】（1）电灯所受的重力方向竖直向下，作用点在其重心，所以作图如下： （2）图乙中，弹簧被向右拉长，即手对弹簧的拉力向右，则弹簧对手指的弹力向左，作用点在手与弹簧接触点上，作图如下： （3）木块沿斜面上滑，因为斜面光滑，所以没有摩擦，那么A只受到竖直向下的重力和斜面对它的垂直于支持力向上的支持力的作用，两个力作用点都可画在A的重心上。所以作图如下：15．                    【解析】（1）[1]压力的作用点在斜面上，从作用点起，垂直斜面画线段，在线段的末端画上箭头表示力的方向，如下图所示（2）[2]图中所示木棒静止时，手指尖与木棒接触的上方位置即为重心，过重心画沿竖直向下画一条有向线段，用“G”表示，如图所示（3）[3]木块沿斜面匀速下滑时，木块受到竖直向下的重力、垂直于斜面向上的支持力、沿斜面向上的摩擦力；过木块的重心分别沿竖直向下、垂直于斜面向上和沿斜面向上的方向画一条带箭头的线段，分别用G、F和f表示，且重力的大小为5N，如图所示（4）[4]据上面的分析可知，木块M相对于汽车有一个向左的运动趋势，此时木块M会受到一个向右的摩擦力(其动力的作用)，如图所示16．               【解析】（1）[1]水平放置的玻璃管的粗细不同，水在较细的玻璃管里的流速快，产生的水压小，所以它能支持的水柱要短一些，即在它上方形成的水柱液面要低一些，同理，水在较粗的玻璃管里的流速慢，产生的水压稍大，所以它能支持的水柱要高一些，即在它上方形成的水柱液面要高一些，如图（2）[2] 丹顶鹤向下做匀速滑翔，受到平衡力的作用所以所受的重力和受到的空气阻力是一对平衡力，空气阻力的方向是竖直向上，重力竖直向下，作用点在重心，如图（3）[3]过物体的重心画一条带箭头的线段，方向竖直向下，符号为G，在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段，符号为F，如图
