2022年中考物理二轮复习——电路设计

这是一份2022年中考物理二轮复习——电路设计，共16页。试卷主要包含了按要求完成以下作图等内容，欢迎下载使用。

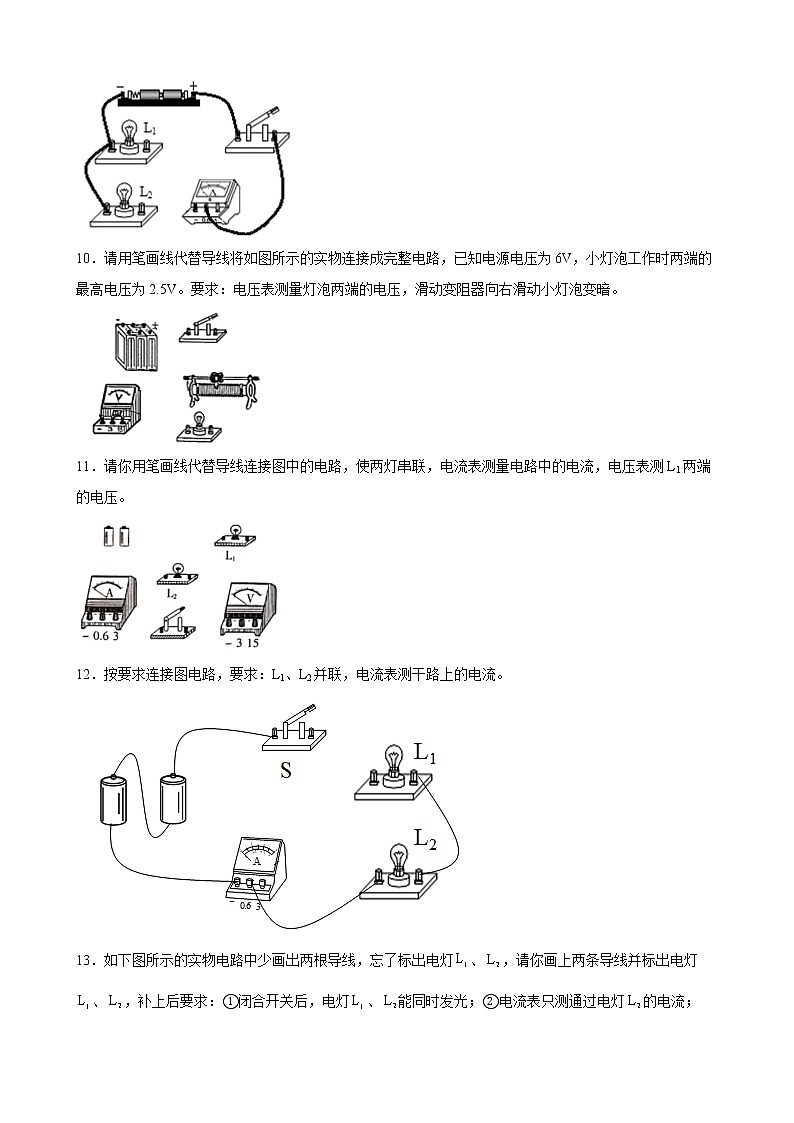

2022学年中考物理二轮复习——电路设计1．按要求完成以下作图。(1)如图所示的电路，请在两个“〇”内填入电表的符号，使开关S闭合时两电阻组成并联电路。(2)某工地有两道门，请设计电路，要求：来人按开关对应的信号灯亮，同时电铃响。提供器材：电源一个，小灯泡两只（L1、L2），开关两只，电铃一只，导线若干。2．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。S1和总开关S，必须同时闭合时，洗衣机才能工作。请在图中方框内连出符合要求的电路。3．完成图中实物图连接，使两灯并联，且开关控制整个电路。4．电动切割机有两开关S1，S2，必须两手同时用力各压一个开关，切割机才会工作，最大限度保护操作人员。把图中各元件连成一个电路，使其能按上述要求工作。5．请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡，电流表测L2的电流，并在方框中画出电路图。6．小华在用妈妈的智能手机上网课时发现，妈妈的指纹能解锁手机屏幕，输入密码也能解锁手机屏幕。如果把手机屏幕看作灯泡L，如图所示，指纹解锁看作开关S1，密码解锁看作开关S2，请在虚线框内补充这两个开关的连接方式，完成电路图。7．连接图中元件组成简单的并联电路，要求开关控制整个电路。8．根据以下要求设计电路，并在虚线框内画出电路图。（注：标明开关和用电器名称）(1)只闭合S1时，红灯发光，绿灯不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。9．如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。10．请用笔画线代替导线将如图所示的实物连接成完整电路，已知电源电压为6V，小灯泡工作时两端的最高电压为2.5V。要求：电压表测量灯泡两端的电压，滑动变阻器向右滑动小灯泡变暗。11．请你用笔画线代替导线连接图中的电路，使两灯串联，电流表测量电路中的电流，电压表测L1两端的电压。12．按要求连接图电路，要求：L1、L2并联，电流表测干路上的电流。13．如下图所示的实物电路中少画出两根导线，忘了标出电灯、，请你画上两条导线并标出电灯、，补上后要求：①闭合开关后，电灯、能同时发光；②电流表只测通过电灯的电流；14．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时 L1、L2 两灯组成并联电路。15．请将图中的各器材连成电路。要求：灯和灯并联；开关只控制灯，开关控制灯和灯。16．我市城区运营的公交车前后均有一个有色的按钮，每一个按钮相当于一个开关，当乘客按一下有色按钮，驾驶台上的指示灯（或扬声器发声），提醒司机有人下车，请把下面的电路图按照要求连接完整。17．如图，为了使电流表只测L1中的电流，请将图中的一根导线打上“×”号，并画出符合要求的连线。18．如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上并在右边虚线框内画出对应的电路图。补上后要求：(1)两灯泡并联，开关控制整个电路；(2)电流表测灯L1的电流；(3)滑动变阻器控制L2且向右端移动滑动变阻器的滑片P，灯L2变暗。
参考答案：1．(1) ；(2) 【解析】(1)由电路图可知，开关S闭合时，要使电阻R1、R2并联，电流从电源的正极出发后开始分支，一支经R1，另一支经下面的电表、R2，然后两者汇合后经开关S回到电源的负极，所以下方电表为电流表，上方电表为相当于断路的电压表。(2)经分析可知，两灯泡并联，且各有一个开关控制灯泡所在的支路，电铃位于干路上。2．【解析】因要求S1和总开关S必须同时闭合时，洗衣机才能工作，即其中的任一开关闭合，电路不能连通，所以两开关应串联后组成双保险再与电动机连接，如下图所示：3．【解析】要求两灯并联，且开关控制整个电路，开关应在干路中，如下图所示：4．【解析】由题可知，必须两手同时用力各压一个按钮，即S1、S2都闭合电动机才工作，因此S1、S2与电动机串联；如图所示：5． ，【解析】根据要求，两灯泡应并联，开关S控制两个灯泡，所以开关应在干路上，电流表测L2的电流，所以电流表应该和灯泡在一条支路上，则实物图如下图所示： 电路图应与实物图一一对应，如下图所示：6．【解析】由题意可知，指纹开关S1或密码开关S2均可以解锁，指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，如下图所示：7．【解析】连接电源、开关和灯泡，保证开关处于干路，两个灯泡并联。8．【解析】由题意可知，红、绿灯并联，开关S1位于干路，开关S2与绿灯串联，如下图所示：。9．【解析】【分析】两灯并联，开关与控制的电路串联，电流表与待测电路串联。两灯并联，开关控制干路，开关接在干路上，电流表测量灯泡L1的电流，电流表可选用小量程与L1串联，如下所示：10．【解析】经分析可知，灯泡与滑动变阻器、开关、电源串组成电路，电压表并联在灯泡两端，滑动变阻器向右滑动小灯泡变暗,则电阻变大，所以滑动变阻器的左下方接线柱与任意上方接线柱串联在电路中，由小灯泡工作时两端的最高电压为2.5V可知，电压表的量程为0~3V，电路图连接如下11．【解析】两灯串联，电流表可选用小量程串联在电路中，电源电压为3V，故电压表选用小量程与L1并联，如下所示12．【解析】由题意可知，两灯泡并联（应并列连接），然后与电流表（测干路上的电流）、开关、电源串联组成电路，如下图所示：13．【解析】由题意可知，开关安装在干路，电流表与电灯串联在一个支路中，如图所示：。14．【解析】左边开关右边电源，组成并联，如调换则L2短路。15．【解析】由题意知，灯和灯并联，开关只控制灯，只与灯串联，开关控制灯和灯，开关控接在干路上，如下所示：16．【解析】当乘客按下任一按钮，驾驶台上的指示灯都亮，说明这两个开关可以独立工作、互不影响即为并联，且指示灯位于干路上；如下图所示：17．【解析】由图知道，两灯泡并联，电流表串联的是干路电流，为了使电流表只测L1中的电流，电路改动如下18．【解析】两灯泡并联，开关控制整个电路，说明开关在干路上，电流表测灯L1的电流，说明电路表在L1所在的支路上，因为没法确定电路中的电流，所以电流表选择大量程，滑动变阻器控制L2且向右端移动滑动变阻器的滑片P，灯L2变暗，说明滑动变阻器和L2串联且下面接A接线柱，如图所示：根据实物图画出对应的电路图，如下图
