2022学年中考物理二轮复习——电路设计作图

1．连接图中灯泡L1、L2的并联电路。

2．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请连线图中实物。

3．在某些电视答题节目中，选手常用一种抢答器，只要按动手边的开关，相应的灯亮并且电铃响起，评委便知道谁在抢答｡用笔画线代替导线连接电路，要求：选手1旁的开关S1控制指示灯L1和电铃；选手2旁的开关S2控制指示灯L2和电铃｡

4．如图所示，某款小夜灯的主要电子元件有红外感应开关，光控开关，小灯泡等，白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人经过时，红外感应开关闭合，没人时红外感应开关断开。请你在图中将小夜灯的各个电子元件正确连接，并保证小夜灯在天黑且有人经过时亮起，其余时间关闭。

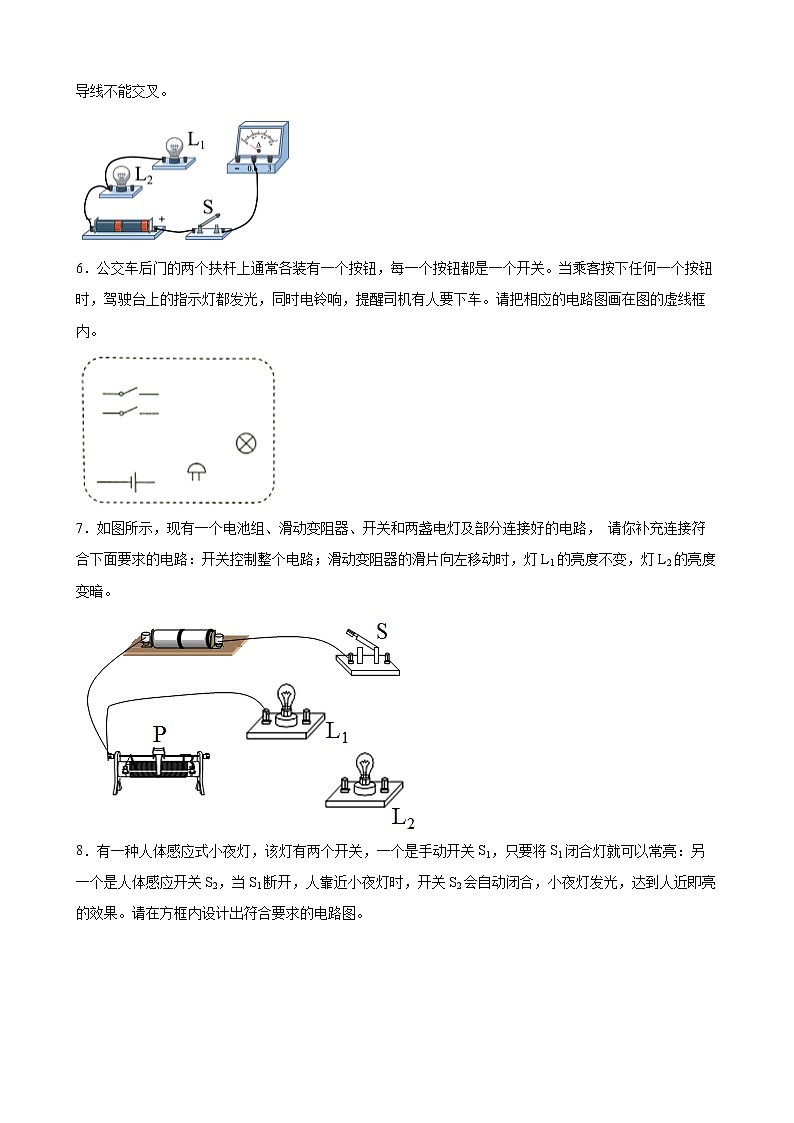

5．如图所示，使用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。

6．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯都发光，同时电铃响，提醒司机有人要下车。请把相应的电路图画在图的虚线框内。

7．如图所示，现有一个电池组、滑动变阻器、开关和两盏电灯及部分连接好的电路， 请你补充连接符合下面要求的电路：开关控制整个电路；滑动变阻器的滑片向左移动时，灯L1的亮度不变，灯L2的亮度变暗。

8．有一种人体感应式小夜灯，该灯有两个开关，一个是手动开关S1，只要将S1闭合灯就可以常亮：另一个是人体感应开关S2，当S1断开，人靠近小夜灯时，开关S2会自动闭合，小夜灯发光，达到人近即亮的效果。请在方框内设计出符合要求的电路图。

9．请用笔线代替导线，在下图所示的电路中连接两根导线，使两灯泡并联且电流表只测量灯L1的电流。

10．在探究“电流与电阻的关系”实验中老师给同学们准备了以下器材：电源、电流表、电压表、定值电阻R多个（图中只有一个）、开关、滑动变阻器及导线若干，请将下图的电路连接完整（要求P向右滑动变阻器阻值减少）。

11．志伟同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路如下图所示，当虚线框内开关由闭合到断开时，电压表示数不变，电流表示数由大变小；当他把电路重新设计后虚线框内开关由闭合到断开时，电压表示数依然不变，电流表示数还是由大变小。请在虚线框中画出前后两次电阻和开关的连接图。

12．小东买了电热水壶，外形如图所示，已知内部电路由一手动开关S₁和温控开关S₂，加热电阻R₁和R₂（R₁＜R₂，它们的额定电压均为220V）构成，当按下S₁时（此时S₂处于闭合状态），两加热电阻同时正常工作，给水加热，水沸腾时温控开关自动断开，为保温状态。请你将其电路图画在方框内。

13．厨房中安装的抽油烟机都有照明灯和换气扇（其主要部件是电动机）。使用时，有时需要它们各自独立工作，有时又需要它们同时工作。答题纸上已画出了抽油烟机连接线的插头部分，请在答题纸上指定位置完成抽油烟机的电路图。

14． 有一商品仓库，后门进货，前门取货。现有红、绿两只灯泡和一个电铃，一个电池组，两个开关，还有导线若干。请你利用这些材料，为仓库值班人员设计一个电路，并将电路图画在虚线框内。要求：电铃响，同时红灯亮，表示取货人在前门按开关；电铃响，同时绿灯亮，表示送货人在后门按开关。

15．如图所示，是小宇家电吹风机的部分电路，只要将电吹风机通过插头接入家庭电路中，通过调节开关（图中已画出），吹风机就能吹出冷热两种风，请将图中的电热丝和电风扇正确连入电路，把该电路补充完整。

16．家庭卫生间一般都要安装照明灯和换气扇（其主要部件是电动机）。使用时，有时需要它们各自独立工作，有时需要它们同时工作，答题纸上已画出电源部分，请完成符合要求的电路图______。

17．要求：两灯L1、L2并联，开关同时控制两盏灯，电流表测量L1灯的电流，用笔画线替导线将图中实物图连接完整______。

18．请在图中两虚线框内分别填入电源与灯泡的电路符号，使之成为并联电路，开关在干路中，电流方向符合图中箭头所示。

参考答案：

1．

【解析】

灯泡L1、L2并列连接组成并联电路如下图所示：

2．

【解析】

由题意可知，前门开关只控制甲灯，后门开关只控制乙灯，这是一个并联电路，如下图所示：

3．

【解析】

由题意可知，两个灯可以单独工作所以是并联的，两个灯分别工作时电铃都响，所以电铃是在干路上，S1控制指示灯L1所以S1和L1在一条支路上，S2控制指示灯L2所以S2和L2在一条支路上，如图所示：

4．

【解析】

夜晚光线暗时，光控开关闭合；当有人经过时，红外感应开关闭合，说明光控开关和红外感应开关同时控制灯泡，两个开关串联在电路中，如图所示：

5．

【解析】

根据题意可知，开关和电流表在干路，两灯泡并联，则一条电流路径经过L1，回到电源负极，另一条经过L2回到电源负极，如图所示：

6．

【解析】

当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，说明这两个开关可以独立工作、互不影响即为并联，且两个开关都位于干路上，电铃与灯可并联，如下图所示：

7．

【解析】

由题意分析可知，当滑片向左移动时，灯泡灯L1的亮度不变，灯L2的亮度变暗，则电路为并联，且滑动变阻器与L2串联，灯泡L2变暗，则滑动变阻器下端接右，又由于开关控制整个电路，则开关位于干路，故作图如下

8．

【解析】

根据题意可知，两个开关均可以单独控制灯泡的工作与否，所以两开关应该并联，故设计电路图如下：

9．

【解析】

由题意可知，两灯泡并联，电流表只测量灯L1的电流，故电流表位于灯L1的支路，把灯L1和电流表串联后并联在灯L2两端，电流表选小量程，如下图所示：

10．

【解析】

电源电压为3V，电压表用0~3V量程与定值电阻R并联，滑动变阻器滑片P向右滑动时变阻器阻值减少，故变阻器右下接线柱与电源正极相连，如下图所示

11．

【解析】

因为开关由闭合到断开时，电压表示数不变，电流表示数由大变小，所以开关控制一个电阻，分别并联和串联。

12．

【解析】

因为R₁和R₂的额定电压均为220V，水沸腾时温控开关自动断开，为保温状态，说明两电阻并联，根据题意知道“当按下S₁时（此时S₂处于闭合状态），两加热电阻同时正常工作”说明两开关串联控制R1， 故电路如下

13．

【解析】

即可以独立工作又可以一起工作说明两者并联，且两个开关在各个支路上，各控制一个用电器，故设计图为。

14．

【解析】

电铃响，同时红灯亮，表示取货人在前门按开关、电铃响，同时绿灯亮，表示送货人在后门按开关，电路如下图所示：

15．

【解析】

根据题意知道，电风扇与电热丝并联，当吹冷风时，电风扇工作，当吹热风时，电风扇和电热丝都工作，故电路连接如下：

16．

【解析】

照明灯和换气扇，有时需要各自独立工作，所以它们必须是并联的，并且要各自的开关控制，如图所示：

17．

【解析】

将电流表与L1串联再与L2并联，再将它们与开关和电源串联在一起，如下图所示：

18．

【解析】

如图所示：

如果1位置是电源，2位置是灯泡，两个灯泡并联，开关只能控制支路中的灯泡，不符合题意；如果1位置是灯泡，2位置是电源，两个灯泡并联，开关在干路中，符合题意，如图所示：
