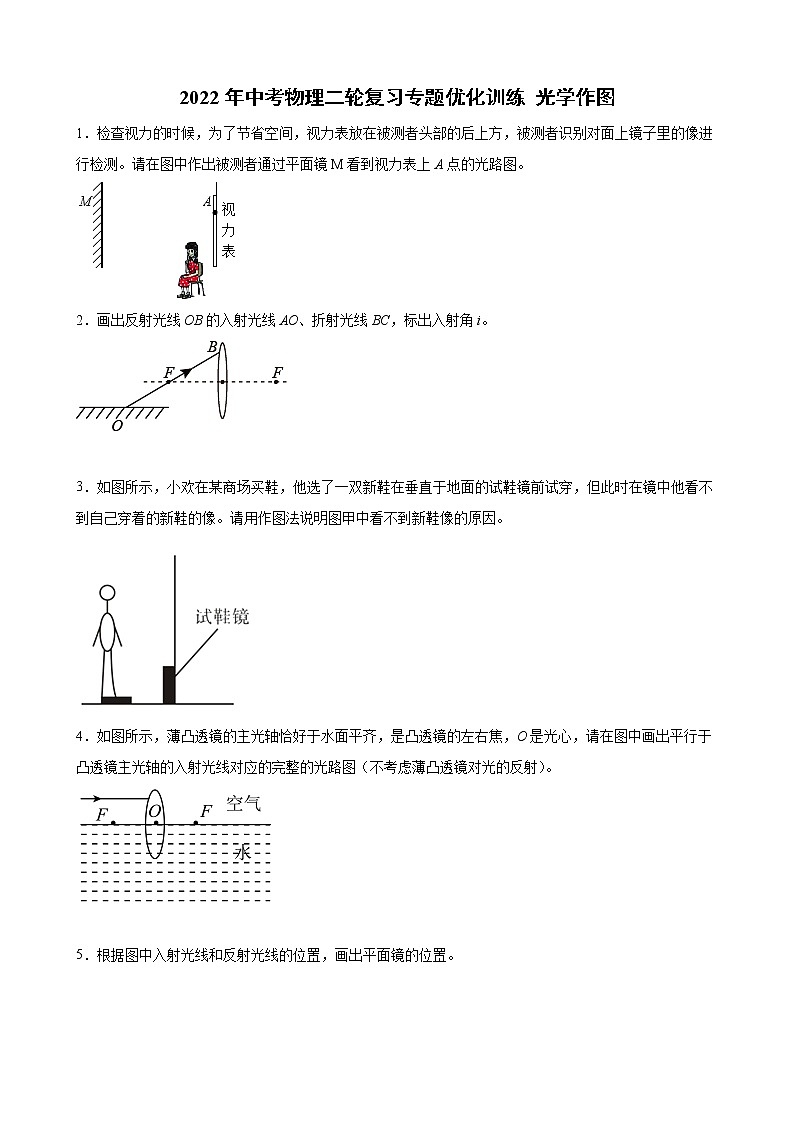

2022年中考物理二轮复习专题优化训练+光学作图

这是一份2022年中考物理二轮复习专题优化训练+光学作图，共15页。试卷主要包含了画出如图所示中相应的折射光线，按要求完成下列作图，请在虚线框内画出一个合适的透镜等内容，欢迎下载使用。

2．画出反射光线OB的入射光线AO、折射光线BC，标出入射角i。
3．如图所示，小欢在某商场买鞋，他选了一双新鞋在垂直于地面的试鞋镜前试穿，但此时在镜中他看不到自己穿着的新鞋的像。请用作图法说明图甲中看不到新鞋像的原因。
4．如图所示，薄凸透镜的主光轴恰好于水面平齐，是凸透镜的左右焦，O是光心，请在图中画出平行于凸透镜主光轴的入射光线对应的完整的光路图（不考虑薄凸透镜对光的反射）。
5．根据图中入射光线和反射光线的位置，画出平面镜的位置。

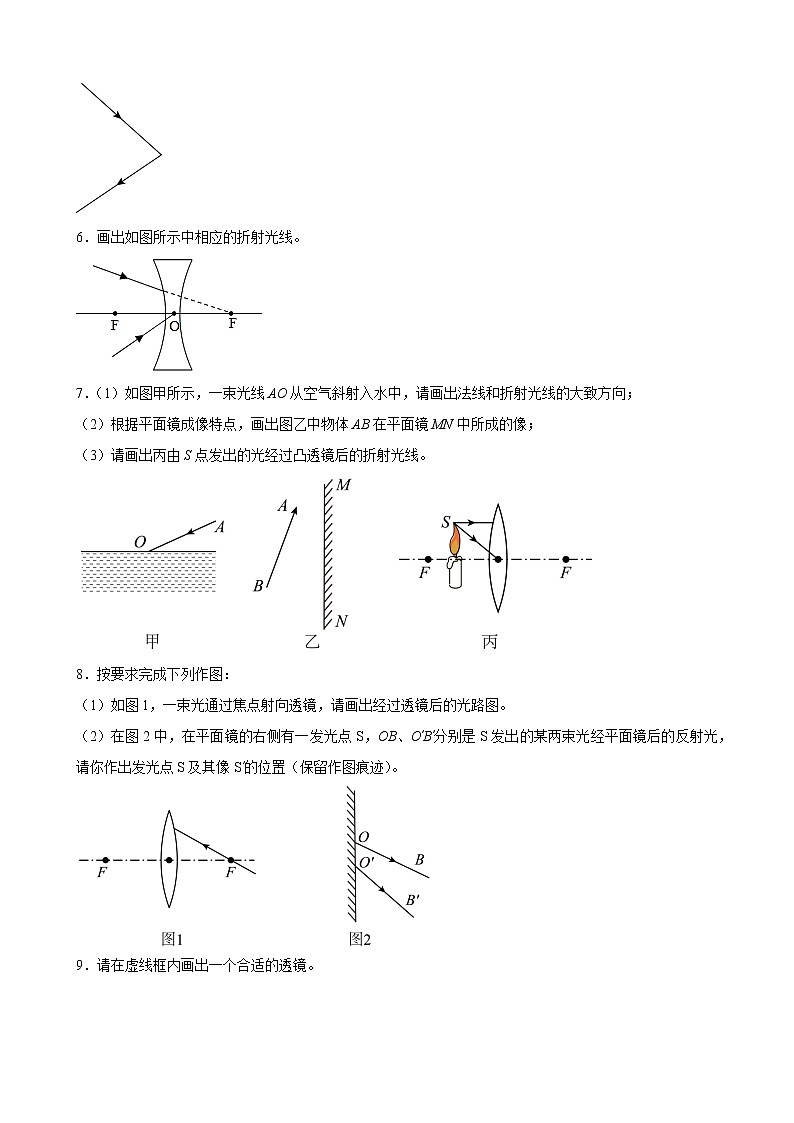

6．画出如图所示中相应的折射光线。
7．（1）如图甲所示，一束光线AO从空气斜射入水中，请画出法线和折射光线的大致方向；
（2）根据平面镜成像特点，画出图乙中物体AB在平面镜MN中所成的像；
（3）请画出丙由S点发出的光经过凸透镜后的折射光线。
8．按要求完成下列作图：
（1）如图1，一束光通过焦点射向透镜，请画出经过透镜后的光路图。
（2）在图2中，在平面镜的右侧有一发光点S，OB、O′B′分别是S发出的某两束光经平面镜后的反射光，请你作出发光点S及其像S′的位置（保留作图痕迹）。

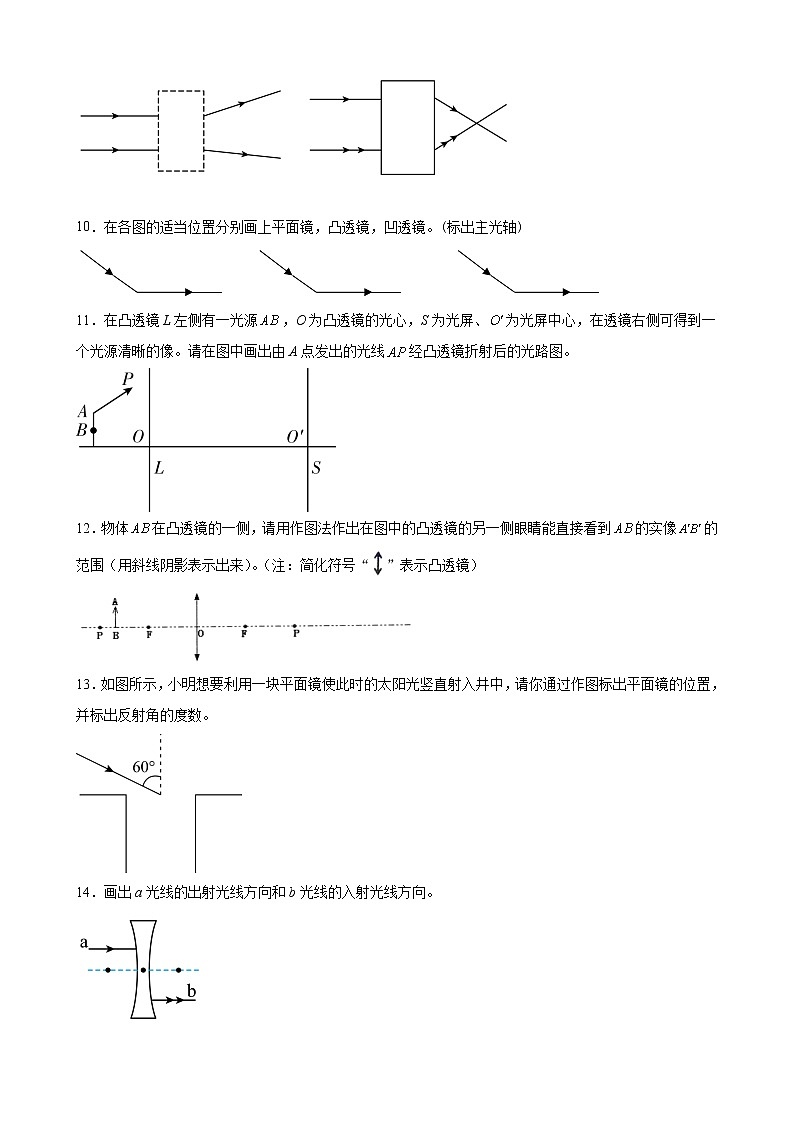

9．请在虚线框内画出一个合适的透镜。
10．在各图的适当位置分别画上平面镜，凸透镜，凹透镜。(标出主光轴)
11．在凸透镜L左侧有一光源，O为凸透镜的光心，S为光屏、为光屏中心，在透镜右侧可得到一个光源清晰的像。请在图中画出由A点发出的光线经凸透镜折射后的光路图。
12．物体在凸透镜的一侧，请用作图法作出在图中的凸透镜的另一侧眼睛能直接看到的实像的范围（用斜线阴影表示出来）。（注：简化符号“”表示凸透镜）
13．如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中，请你通过作图标出平面镜的位置，并标出反射角的度数。
14．画出a光线的出射光线方向和b光线的入射光线方向。
15．如图所示，一束单色光射到玻璃三棱镜的左腰处，请画出该束光线进入三棱镜并且从三棱镜右腰射出的折射大致光路。（需要画出法线，不需要标注入射角和折射角）
16．小强在研究透镜成像特点，请你帮他完成图中物体 AB 经凸透镜所成像 A1B1的光路图， 并作出图中光线 AC 经凸透镜折射后的光线。
17．按要求完成下列作图。
（1）如图甲为小明跳远起跳的一瞬间，请你在乙图中画出此时他受力的示意图。（不计空气阻力，O点表示小明）
（2）如图所示，S为蜡烛，S＇为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F、F＇的位置。
18．如图所示，在点光源S的下方有一块平面镜，点光源S发出两条光线a、b，其中光线a经过凹透镜的光心，光线b经过平面镜反射后射向凹透镜右侧焦点F，请画出：
(1)光线 a经过凹透镜后的折射光线；
(2)光线b及其经平面镜反射后又通过凹透镜折射后的光路。
参考答案
1．
【解析】根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接AO即入射光线，O到眼睛为反射光线。如图：
。
2．
【解析】光的反射定律：反射光线与入射光线、法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角；画出法线，根据光的反射规律可知，反射角等于入射角，并且入射光线位于法线的左侧，由此可以做出入射光线AO，经过凸透镜焦点的光线，经凸透镜折射后，折射光线与主光轴平行；光路图如下图所示：
3．
【解析】平面镜成像是虚像，物与像关于镜子对称，要看到鞋子，鞋子出来的光线，经试鞋镜反射后会进入人的眼睛，但在反射点，并没有镜子存在，人眼无法观察到鞋子，如图所示：
4．
【解析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点；通过凸透镜后的光线射向水面时会发生反射，先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角在空气中法线的另一侧画出反射光线；光由空气斜射进入水中时，折射光线向靠近法线方向偏折，根据折射角小于入射角在水中法线的另一侧画出折射光线；如图所示：
5．
【解析】由光反射定律知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即可如图：
6．
【分析】
先确定所给的入射光线的特点，然后根据凹透镜的三条特殊光线作图。
【解析】过凹透镜光心的光线传播方向不变，延长线过凹透镜另一侧焦点的入射光线经凹透镜折射后平行于主光轴。如图所示：
【点晴】
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
7．（1）；（2） ；（3）
【解析】(1)先过入射点O垂直于水面画出法线，光从空气斜射入水中时，折射角小于入射角，据此画出折射光线。如图所示：
(2)根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A'、B'，连接A'、B'点即为物体AB在平面镜中的像。注意辅助线和像用虚线，如图所示：
(3)过光心的光线经凸透镜折射后传播方向不改变；平行于主光轴的光线经凸透镜折射后将过焦点。如图所示：
8．（1）；（2）
【解析】（1）过凸透镜焦点的光线，经凸透镜后，平行于主光轴，故作图如下：
（2）将反射光线OB、O′B′反向延长，交点即为像点S’，作像点关于平面镜的对称点，即为发光点S的位置，故作图如下：
9．
【解析】由图知，折射光线比原来的入射光线远离主光轴了，所以此透镜对光线有发散作用，应填凹透镜，如图所示：
由图知，折射光线比原来的入射光线靠近主光轴了，所以此透镜对光线有会聚作用，应填凸透镜，如图所示：
10．
【解析】平面镜发生光的反射时，反射角等于入射角，所以法线是两光线夹角的角平分线，由此先画出法线，再根据法线和平面镜垂直画出平面镜，由此作图；
凸透镜对光线的有会聚作用，入射光线可看做是过焦点的光线，经凸透镜折射后平行于主光轴，由此作图；
凹透镜对光线具有发散作用，延长过焦点的光，经凹透镜折射后平行于主光轴，由此作图。如下图所示：
11．
【解析】由题意“透镜L左侧有一光源AB，在透镜右侧的光屏S上可得到光源清晰的像。”可知，此透镜为凸透镜，过A点作经过凸透镜光心的光线，经凸透镜折射后传播方向不改变，与透镜右侧的光屏S上交于一点C，再延长AP，将C点与AP和透镜的入射点连接起来即为AP的折射光线。如图所示：
12．
【解析】先用特殊光线，确定AB像的位置A′B′。
从物点A作两条到透镜的边界光线AM、AN及其折射光线MA′、NA′。
同理从物点B作两条边界光线BM、BN及其折射光线M B′、NB′。
在上述折射光线构成的两个区域的公共部分（斜线区）可看见完整的像A′B′如下图
13．
【解析】先沿竖直方向作出反射光线，再作入射光线和反射光线夹角的角平分线，即为法线，作法线的垂线即为镜面，入射光线与反射光线的反向延长线夹角为60°，入射光线与反射光线的夹角为120°，反射角为60°，如下图所示：
14．
【解析】由图可知，入射光线a平行凹透镜的主光轴，其折射光线反向延长通过焦点，折射光线b平行于主光轴，其入射光线延长过另一侧焦点，由此作出它的入射光线。
15．
【解析】过入射点垂直于界面作出法线，光从空气斜射入玻璃中时，折射角小于入射角，当光从玻璃斜射入空气中时，折射角大于入射角，这束光两次折射的大致光路如下：
16．
【解析】平行于主光轴的光线经过凸透镜后折射光线会过焦点；过光心的光线经过凸透镜后传播方向不变，两条折射光线的交点为A1，即为A的像；AC经过凸透镜后，折射光线会经过A1点，再过A1点垂直于主光轴作出B的像点B1，如图所示
17．
【解析】(1)不计空气阻力，在空中的小明只受到重力作用，方向竖直向下，如图所示：
(2)连接SS´，则与主光轴的交点就是光心O，由此确定凸透镜的位置；过S点作平行于主光轴的入射光线，根据折射点和S´即可确定折射光线，折射光线与主光轴的交点即为焦点F´，过S´作平行于主光轴的折射光线，然后根据S和折射点确定入射光线，入射光线和主光轴的交点即为焦点F，如图所示：
18．
【解析】过光心的光线经凹透镜折射后传播方向不改变，由此作出光线a经过凹透镜后的折射光线；作出S关于平面的对称点S'，即S的像点，由题知，因为反射光线的延长线一定过像点，而且光线b经过平面镜反射后射向凹透镜右侧焦点F，连接S'F，与平面镜的交点O为光线b的入射点，SO为入射光线b，反射光线射到凹透镜上，根据延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，作出经凹透镜的折射光线。
