2022年中考物理二轮复习专题训练+光学作图

这是一份2022年中考物理二轮复习专题训练+光学作图，共14页。

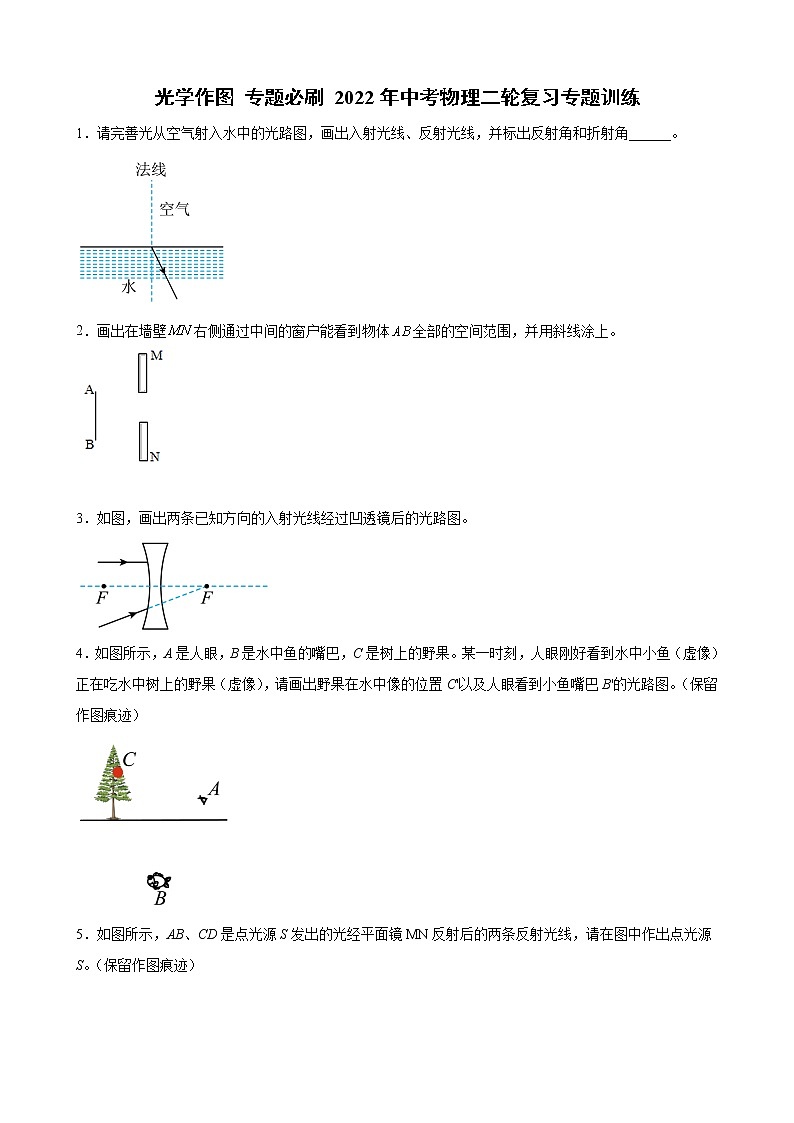

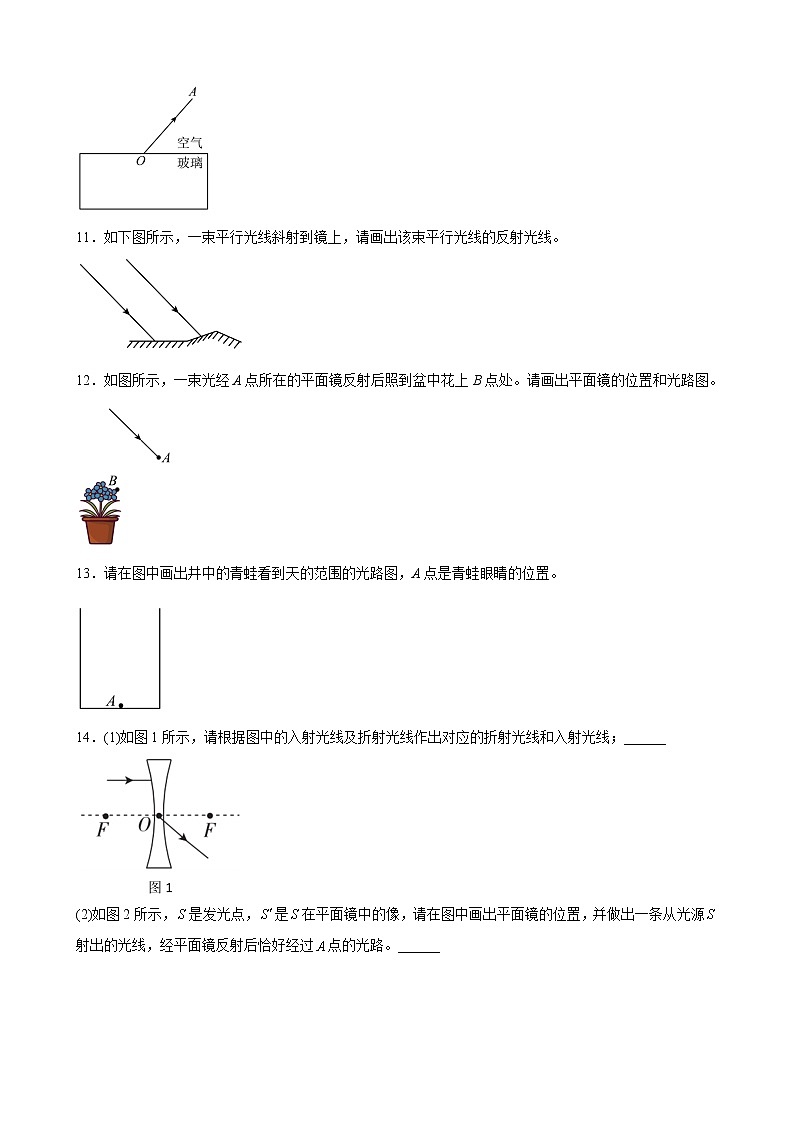

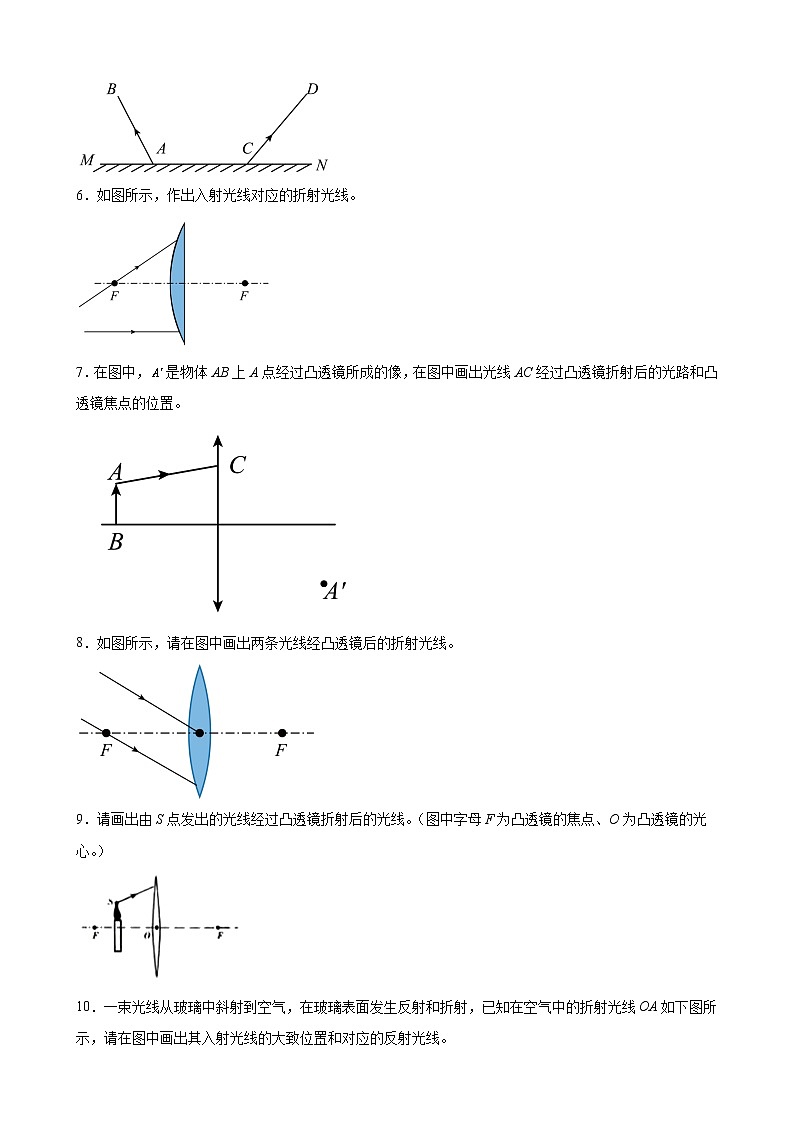

光学作图 专题必刷 2022年中考物理二轮复习专题训练1．请完善光从空气射入水中的光路图，画出入射光线、反射光线，并标出反射角和折射角______。2．画出在墙壁右侧通过中间的窗户能看到物体全部的空间范围，并用斜线涂上。 3．如图，画出两条已知方向的入射光线经过凹透镜后的光路图。4．如图所示，A是人眼，B是水中鱼的嘴巴，C是树上的野果。某一时刻，人眼刚好看到水中小鱼（虚像）正在吃水中树上的野果（虚像），请画出野果在水中像的位置C'以及人眼看到小鱼嘴巴B'的光路图。（保留作图痕迹）5．如图所示，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S。（保留作图痕迹）6．如图所示，作出入射光线对应的折射光线。7．在图中，是物体AB上A点经过凸透镜所成的像，在图中画出光线AC经过凸透镜折射后的光路和凸透镜焦点的位置。8．如图所示，请在图中画出两条光线经凸透镜后的折射光线。9．请画出由S点发出的光线经过凸透镜折射后的光线。（图中字母F为凸透镜的焦点、O为凸透镜的光心。）10．一束光线从玻璃中斜射到空气，在玻璃表面发生反射和折射，已知在空气中的折射光线OA如下图所示，请在图中画出其入射光线的大致位置和对应的反射光线。11．如下图所示，一束平行光线斜射到镜上，请画出该束平行光线的反射光线。12．如图所示，一束光经A点所在的平面镜反射后照到盆中花上B点处。请画出平面镜的位置和光路图。13．请在图中画出井中的青蛙看到天的范围的光路图，A点是青蛙眼睛的位置。14．(1)如图1所示，请根据图中的入射光线及折射光线作出对应的折射光线和入射光线；______ (2)如图2所示，是发光点，是在平面镜中的像，请在图中画出平面镜的位置，并做出一条从光源射出的光线，经平面镜反射后恰好经过点的光路。______15．如图所示，一根筷子斜插入装满水的碗中，人眼在空气中看到筷子在水中的部分向上弯折，请通过作图画出光从筷子上B点进入人眼的光路图。（保留作图痕迹） 16．平静的湖面有时会看到“鱼在云中游”的有趣现象。如图所示水面上方发光点A1代表云，水中另有一发光点A2代表鱼。人在岸边看到A1、A2的像刚好重合时，就会发生上面的现象。请画出此时：A1发出的光经水面反射进入人眼的光路图，及 A2发出的光进入人眼的光路图。 17．如图所示，两束光射向凸透镜，F为焦点，PO为两倍焦距，请画出经透镜折射后的光路。18．如图的光学黑箱内， 入射光线与出射光线如图，请你在光学黑箱内画出符合要求的器材以及其摆放方式，要求：必须用到凸透镜、凹透镜与平面镜。19．画出如图所示的光线经过凸透镜、凹透镜与平面镜折射、反射后的光线。
参考答案1．【解析】当光线从空气斜射入水中时，折射角小于入射角，据此可以在适当位置过入射点做出入射光线。根据反射角等于入射角，可以做出反射光线。入射光线和法线的夹角是入射角，折射光线和法线的夹角是折射角。 2．【解析】分别作出物体两个端点A和B发出的经过孔MN上下边缘的两条光线，这两条光线之间是人眼能够看到的范围，通过A和上边缘、B和下边缘的两条射线的交点即为眼睛的位置，如图所示： 3．【解析】根据凹透镜三条特殊光线的作法，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过焦点，如下图所示；入射光线的延长线经过凹透镜另一侧的虚焦点，经凹透镜折射后，折射光线与主光轴平行，如下图所示：4．【解析】画出关于水面的对称点C′，即为树上的野果的像位置；连接A C′，与水面交于点O，连接CO即为入射光线，OA为反射光线；又因为野果在水中像的位置C'以及人眼看到小鱼嘴巴B'重合，说明野果和小鱼处光线的入射点都在O点，连接 BO即为入射光线，OC′为折射光线，人眼逆着折射光线看上去，刚好看到水中小鱼（虚像）正在吃水中树上的野果（虚像），如下图5．【解析】根据光的反射中，反射光线与入射光线关于法线对称可知，在反射光与镜面的交点即入射点处垂直于镜面作出法线，连接光源与入射点即可得到入射光线；如图所示： 。6．【解析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：7．【解析】连接，即为入射光线AC经凸透镜后的折射光线；过A点画出平行于凸透镜主光轴的入射光线AD，连接，交主光轴于 F点，则点F就是凸透镜的焦点。如图所示：8．【解析】凸透镜对光线有会聚作用，由焦点发出的光线经凸透镜折射后，光线平行于主光轴；经过光线的光线，传播路径不变，折射光线如图所示：9．【分析】根据凸透镜对三条特殊光线的作用作出点S的虚像点S＇，根据虚像是由折射光线的反向延长相交而成作出折射光线。【解析】过光心的光线经凸透镜折射后传播方向不改变；平行于主光轴的光线经凸透镜折射后将过焦点，两条折射光线的反向延长线的交点即为点S的虚像点S＇，连接像点S'＇与入射点的连接，根据折射光线的反射延长线过像点画出经凸透镜的折射光线。如图所示：【点睛】凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。10．【解析】过入射点O作垂直于界面的法线。光从玻璃斜射入空气中，根据折射角大于入射角，在法线左侧的空气中画出入射光线。根据反射角等于入射角，在法线右侧的玻璃中画出反射光线；如图所示：11．【解析】由图中的入射点画出两条法线，根据反射角等于入射角做出两条反射光线，如图所示：12．【解析】由题意知，A点为入射点，反射光线过B点，连接AB，即为反射光线，据光的反射定律：反射角等于入射角，可作出法线，过A点作出法线的垂线，垂线的位置就是平面镜的位置。所以作图如下：13．【解析】由于光在同种均匀介质中沿直线传播，因此青蛙所看到的范围如下图所示：14．        【解析】(1)[1]平行于主光轴的光线经凹透镜发散后，发散光线的反向延长线过虚焦点，通过透镜光心的光线传播方向不变，如下图所示：(2)[2]发光点S和关于平面镜是对称的，连接点S和，做出平面镜，连接和点A，光线用实线，延长线和连线用虚线，光线SO为入射光线，如下图所示：15．【解析】由于光从水中斜入空气中发生了折射，点为人眼所见B点的虚像。连接点和人眼的位置，于水面相交于一点，该点为入射点O，连接 即为入射光线；连接O点和人眼，即为进入人眼的折射光线，如下图所示： 16． 【解析】根据平面镜成像的特点作出A1关于水面的像点A1′，连接A1′与人眼，交于水面一点O，过O点垂直水面作出法线，A1到O为入射光线，O到人眼为反射光线； A2到O为入射光线，O到人眼为折射光线，如下图所示： 17．【解析】过焦点的入射光线的折射光线平行于主光轴，过二倍焦距处的入射光线的折射光线通过凸透镜另一侧二倍焦距处，如图所示：。18．见解析【解析】根据光的反射定律，利用平面镜将竖直向下的光线水平向右反射，根据平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，使折射光线斜向上折射；根据过焦点的入射光线经凸透镜折射后平行于主光轴，可使光路符合黑箱中入射光线与出射光线的要求，如图所示： 19．【解析】首先通过焦点的光线经凸透镜折射后将平行于主光轴射向平面镜，然后根据光的反射定律知道，射向平面镜的光线反射向凹透镜，由图知道该反射光线平行凹透镜的主光轴，又因为平行于主光轴的光线经凹透镜折射后，最后其折射光线的反向延长线过焦点射出，如下图所示：
