苏科版九年级全册1 初识家用电器和电路复习练习题

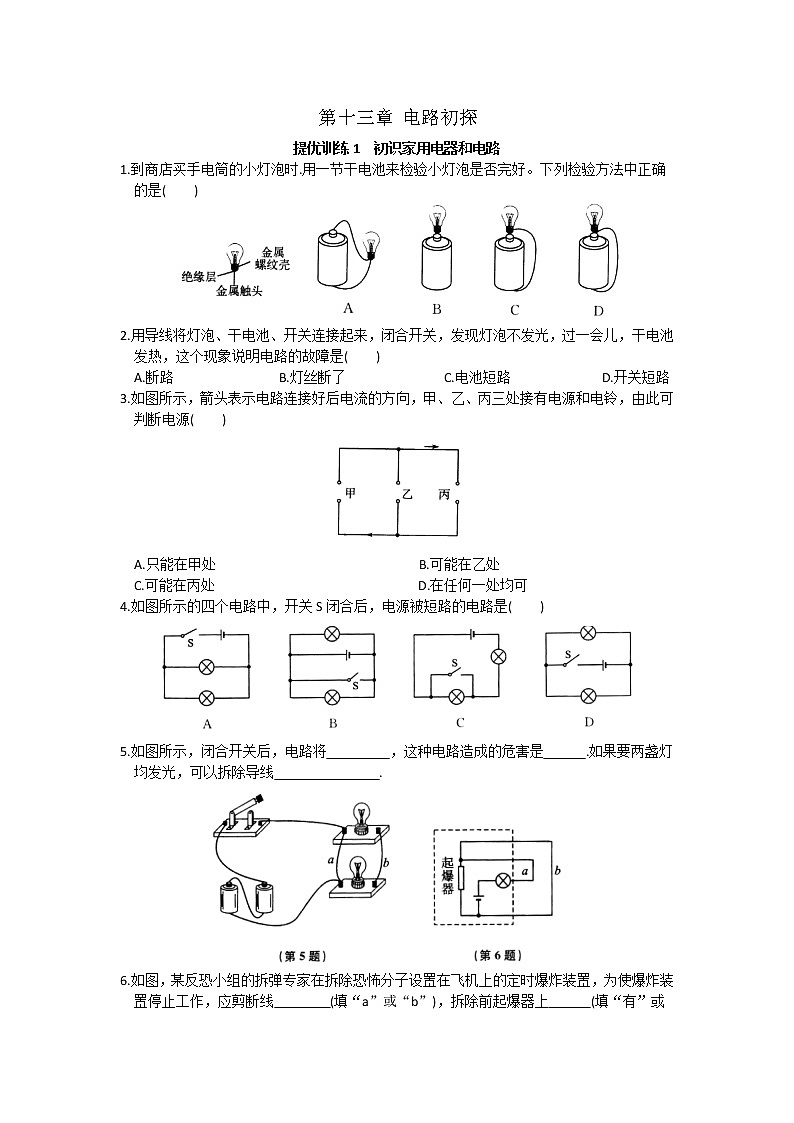

第十三章 电路初探

提优训练1  初识家用电器和电路

1.到商店买手电筒的小灯泡时.用一节干电池来检验小灯泡是否完好。下列检验方法中正确

  的是(    )

2.用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯泡不发光，过一会儿，干电池

  发热，这个现象说明电路的故障是(    )

  A.断路               B.灯丝断了              C.电池短路             D.开关短路

3.如图所示，箭头表示电路连接好后电流的方向，甲、乙、丙三处接有电源和电铃，由此可

  判断电源(    )

  A.只能在甲处                             B.可能在乙处

  C.可能在丙处                             D.在任何一处均可

4.如图所示的四个电路中，开关S闭合后，电源被短路的电路是(    )

5.如图所示，闭合开关后，电路将         ，这种电路造成的危害是      .如果要两盏灯

  均发光，可以拆除导线               .

6.如图，某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置，为使爆炸装

  置停止工作，应剪断线        (填“a”或“b”)，拆除前起爆器上      (填“有”或“没

  有”)电流通过.

7.如图所示，闭合开关S时，灯泡L1, L2都不亮.用一段导线的两端接触a,b两点时，两灯都

  不亮;接触b,c两点时，两灯都不亮;接触c,d两点时，两灯都亮，则故障是         .

8.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线.为了辨别哪两个线头

  为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下:

  (1)连接C和B，将测通器的m连接在D上.当n连接E时小灯泡发光，连接F时小灯泡

    不发光.由此可以确定          为同一根导线的两端.(填字母，下同)

  (2)为了弄清另两根导线的两端，可连接A和C，测通器的一端与            相连时，另

    一端只需接触一根导线就能将两根导线辨别开.

9.小明连接了如图所示电路，请在方框内画出它的电路图.

10.阅读下面短文，回答以下问题.

感应发光冰块

    感应发光冰块产品是由食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性(液体感应)，外形仿如真实冰块一般.感应发光冰块采用电藏供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛.感应发光冰块内部电子元件有:液体感应器、纽扣电池和LED灯泡.感应发光冰块的使用方法是将发光冰块清洁干净后放入水中，它将自动发亮;使用完毕后，用布擦干后放置于干燥的地方以备下次使用.感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以降低饮料的温度.需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中.

(1)液体感应器是先进的触水式      (填“电源”用电器”“开关”或“导线”).

(2)冷冻后的感应发光冰块通过        的方式改变饮料的内能.

(3) LED灯泡发光时，将电能主要转化为         能.

(4)根据文中的信息，在方框中画出感应发光冰块内部的电路图.

(5)用布擦干后的感应发光冰块内部的电路处于        状态.

参考答案

训练1   初识家用电器和电路

1.C       2.C        3.C       4.B

5.知路   烧坏电源   a

6.a  没有

7.c、d间出现了断路(或开关S接触不良)

8.(1)A、F   (2)F

9.如图所示

10. (1)开关(2)热传递  (3)光(4) 如图所示 (5)断路
