2021学年重力 力的示意图课后复习题

第3课时 重力 力的示意图(2)

【基础巩固】

1．关门时发现，用手拉门的地方不同，关门的难易程度会不同．这说明力的作用效果和其作用的位置有关，这个位置物理学中称为_______．

2．关于物体的重心，下列说法不正确的是(    )

A．均匀直棒的重心在棒的中心处

B．不均匀物体重心的位置，除跟物体的形状有关外，还跟物体的质量分布有关

C．对于形状不规则或质量分布不均匀的薄片状物体，可以通过悬挂法找到其重心位置

D．重力在物体上的作用点叫重心，所以重心一定在物体上

3．关于物体所受重力的方向，下列表示正确的是　　(    )

4．如图，分别用大小相等的力拉和压同一弹簧，该实验表明，弹簧受力产生的效果与力的　    (    )

A．大小有关

B．作用点有关

C．方向有关

D．大小、方向、作用点都有关

5．用力推课桌的下部，课桌会沿地面滑动，而推课桌的上部，则课桌可能会翻倒，这说明力的作用效果    (    )

A．与力的大小有关       B．与力的方向有关

C．与力的作用点有关     D．与受力面积有关

6．小明在欣赏茶艺表演的时候发现，表演者在改变茶水流出的方向时要不停地改变手拿茶壶的位置，这体现出    (    )

A．力的作用效果与力的大小有关

B．力的作用效果与力的方向有关

C．力的作用效果与力的作用点有关

D．力的作用效果与以上三者都有关

7．如图所示：

(1)用较大的力在B点推门与用较小的力在B点推门相比，用较大的

力能_______（选填“快速”或“缓慢”）地推开门，这说明的问题是：

___________________________________．

(2)用适当的力在B点推门与用相等的力在B点拉门，由于力的_______

不同，力的作用效果不同，这又说明了_____________________．

(3)为研究力的作用效果与力的作用点有关，要用相等的力分别作用在

_______点和_______点．

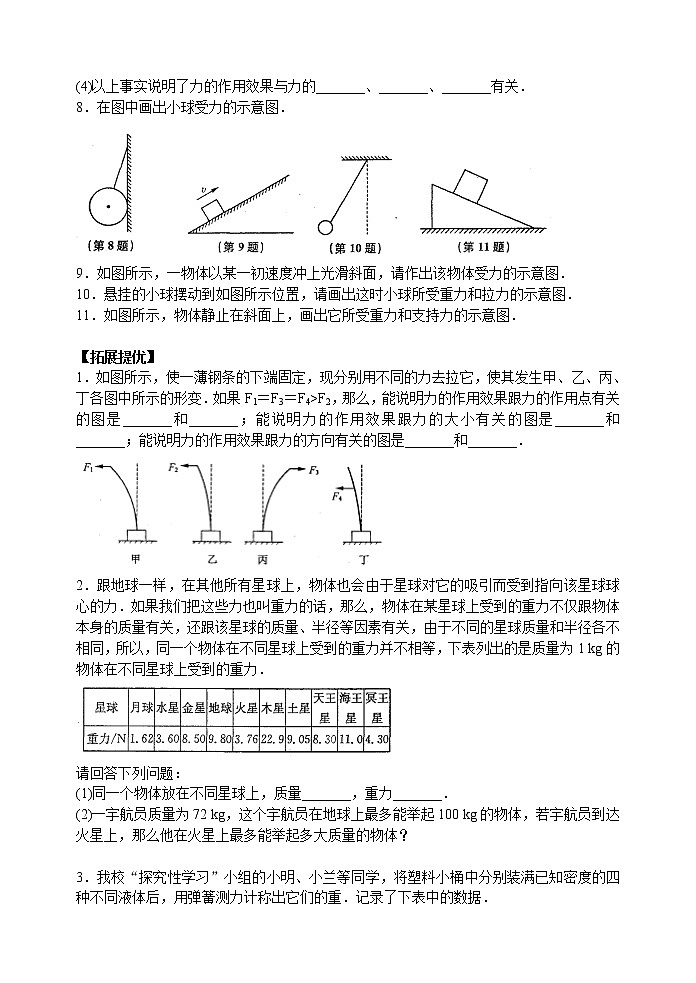

(4)以上事实说明了力的作用效果与力的_______、_______、_______有关．

8．在图中画出小球受力的示意图．

9．如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．

10．悬挂的小球摆动到如图所示位置，请画出这时小球所受重力和拉力的示意图．

11．如图所示，物体静止在斜面上，画出它所受重力和支持力的示意图．

【拓展提优】

1．如图所示，使一薄钢条的下端固定，现分别用不同的力去拉它，使其发生甲、乙、丙、丁各图中所示的形变．如果F1＝F3＝F4>F2，那么，能说明力的作用效果跟力的作用点有关的图是_______和_______；能说明力的作用效果跟力的大小有关的图是_______和_______；能说明力的作用效果跟力的方向有关的图是_______和_______．

2．跟地球一样，在其他所有星球上，物体也会由于星球对它的吸引而受到指向该星球球心的力．如果我们把这些力也叫重力的话，那么，物体在某星球上受到的重力不仅跟物体本身的质量有关，还跟该星球的质量、半径等因素有关，由于不同的星球质量和半径各不相同，所以，同一个物体在不同星球上受到的重力并不相等，下表列出的是质量为1 kg的物体在不同星球上受到的重力．

请回答下列问题：

(1)同一个物体放在不同星球上，质量_______，重力_______．

(2)一宇航员质量为72 kg，这个宇航员在地球上最多能举起100 kg的物体，若宇航员到达火星上，那么他在火星上最多能举起多大质量的物体？

3．我校“探究性学习”小组的小明、小兰等同学，将塑料小桶中分别装满已知密度的四种不同液体后，用弹簧测力计称出它们的重．记录了下表中的数据．

(1)通过分析此表，小兰同学发现液体的密度与弹簧测力计示数之间有一定的规律，能正确反映这一规律的图像是_______（从图甲中选）．

(2)若小桶中盛满密度未知的某种液体时，弹簧测力计的示数是2.3 N，小兰推算出了该液体的密度是_______kg/m3．

(3)小明同学根据小兰同学的发现，将实验时所用的弹簧测力计和小桶改装成了一个液体密度计．使用时，只需要将小桶中装满待测液体，就可以从弹簧测力计指针指示的位置直接读出液体的密度，请你帮他在图乙中把液体密度计的零刻线和最大值刻度线向右延长，并标出相应的刻度值．

4．3个完全相同的弹簧测力计按如图所示的方法连接起来，在第3个弹簧测

力计下面挂一个物体．已知第1、2个弹簧测力计的示数分别为2N、1.5 N，第

三个弹簧测力计刻度模糊不清，请根据第1、2个弹簧测力计的示数，求出所

挂物体受到的重力．

参考答案

【基础巩固】

1．力的作用点  2．D 3．C 4．C 5．C 6．C　7．(1)快速　力的作用效果与力的大小有关(2)方向　力的作用效果与力的方向有关　(3)B　C　(4)大小　方向　作用点　8～11．略

【拓展提优】

1．甲  丁  甲  乙  甲  丙

2．(1)相同　不同　(2)260.6 kg

3．(1)B(2)1.5×103   (3)如图所示

4．1 N．
