教科版 (2019)选择性必修 第二册2 正弦交变电流的描述一课一练
展开3.2正弦交变电流的描述同步练习2021—2022学年高中物理教科版(2019)选择性必修第二册
一、选择题(共15题)
1.如图所示的电路中,当电路正常工作后,关于两个小灯泡 L1和 L2的分析,下列说法中正确的是( )
A.L1和L2都亮
B.L1和L2都不亮
C.L1不亮,L2亮
D.L1亮,L2不亮
2.有一个n匝的矩形线圈面积为S,线圈平面从平行磁场方向开始,在磁感应强度为B的匀强磁场中绕垂直于磁场方向的轴以角速度ω匀速转动,则线圈中感应电动势的大小为( )
A.
B.
C.
D.
3.图甲所示是某种型号的电热毯的部分电路图.其电热丝的总电阻R=24.2Ω,电热毯所接电源电压的波形如图乙所示(每段为正弦曲线的一部分),则该电热毯的电功率为
A.62.5W B.125W C.250W D.500W
4.以下说法正确的是( )
A.白炽灯的额定电压为220V,是指白炽灯上的交流电压的峰值不超过220V

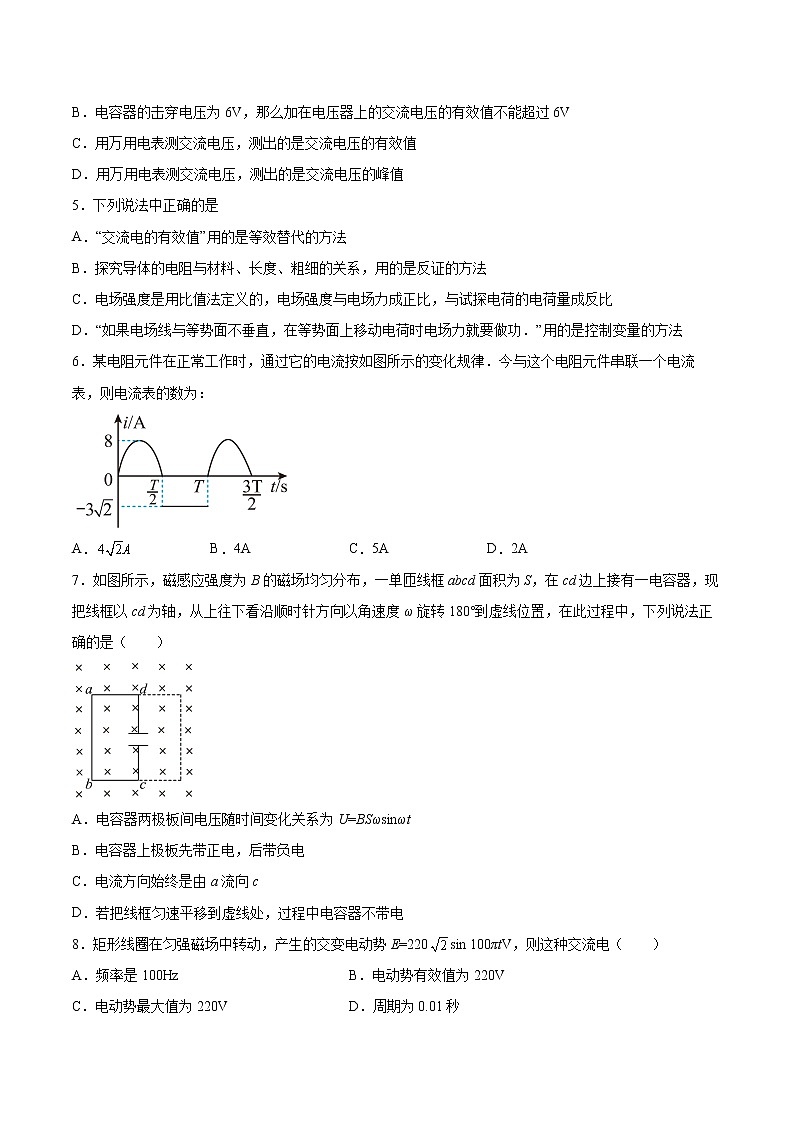

B.电容器的击穿电压为6V,那么加在电压器上的交流电压的有效值不能超过6V
C.用万用电表测交流电压,测出的是交流电压的有效值
D.用万用电表测交流电压,测出的是交流电压的峰值
5.下列说法中正确的是
A.“交流电的有效值”用的是等效替代的方法
B.探究导体的电阻与材料、长度、粗细的关系,用的是反证的方法
C.电场强度是用比值法定义的,电场强度与电场力成正比,与试探电荷的电荷量成反比
D.“如果电场线与等势面不垂直,在等势面上移动电荷时电场力就要做功.”用的是控制变量的方法
6.某电阻元件在正常工作时,通过它的电流按如图所示的变化规律.今与这个电阻元件串联一个电流表,则电流表的数为:
A. B.4A C.5A D.2A
7.如图所示,磁感应强度为B的磁场均匀分布,一单匝线框abcd面积为S,在cd边上接有一电容器,现把线框以cd为轴,从上往下看沿顺时针方向以角速度ω旋转180°到虚线位置,在此过程中,下列说法正确的是( )
A.电容器两极板间电压随时间变化关系为U=BSωsinωt
B.电容器上极板先带正电,后带负电
C.电流方向始终是由a流向c
D.若把线框匀速平移到虚线处,过程中电容器不带电
8.矩形线圈在匀强磁场中转动,产生的交变电动势E=220sin 100πtV,则这种交流电( )
A.频率是100Hz B.电动势有效值为220V
C.电动势最大值为220V D.周期为0.01秒
9.下图中交流电源的电压(有效值)与直流电源的电压相同,四个灯泡完全相同,L的直流电阻不计。当电路达到稳定时,灯泡亮度最高的是( )
A. B. C. D.
10.如图甲所示为一台小型发电机构造示意图,线圈逆时针转动,产生的电动势随时间变化的正弦规律如图乙所示.发电机线圈内阻为1Ω,外接灯泡的电阻为9Ω恒定不变,则下列说法中正确的为( )
A.电压表的示数为6 V
B.发电机的输出功率为4 W
C.在1.0×10-2 s时刻,穿过线圈的磁通量最大
D.在1.0×10-2 s时刻,穿过线圈的磁通量变化率最大
11.将硬导线中间一段折成半圆形,使其半径为R,让它在磁感应强度为B,方向如图所示的匀强磁场中绕轴MN匀速转动,导线在a、b两处通过电刷与外电路连接,外电路接有额定功率为P的小灯泡并正常发光,其电阻为r.电路中其余部分的电阻不计,则半圆形硬导线的转速为( )
A. B. C. D.
12.一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动,线框中产生的感应电动势e随时间t的变化情况如图所示。已知匀强磁场的磁感应强度为B,则结合图中所给信息可判定( )
A.t1时刻穿过线框的磁通量最大
B.t2时刻穿过线框的磁通量为零
C.t3时刻穿过线框的磁通量变化率为零
D.线框转动的角速度为
13.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图甲所示.产生的感应电动势如图乙所示,则( )
A.线框产生的交变电动势有效值为
B.线框产生的交变电动势频率为
C.时线框平面与中性面重合
D.时线框的磁通量变化率为零
14.如图所示,在匀强磁场中匀速转动的单匝矩形线圈的周期为s,转轴垂直于磁场方向,线圈电阻为.从线圈平面与磁场方向平行时开始计时,线圈转过时的感应电流为1 A,那么( )
A.线圈中感应电流的有效值为2A
B.线圈消耗的电功率为8W
C.任意时刻线圈中的感应电动势为V
D.任意时刻穿过线圈的磁通量为Wb
15.如图所示,匝矩形导线框以角速度在磁感应强度为的匀强磁场中绕轴匀速转动,线框面积为,线框的电阻为,电感不计,外电路接电阻、理想交流电流表.下列说法正确的是
A.图示位置线圈的感应电动势为
B.交流电流表的示数
C.一个周期内通过的电荷量
D.两端电压的有效值
二、填空题(共4题)
16.我国照明用的交流电压是220V,频率是50Hz,它的电压有效值是_____,峰值是____,周期是_____。我国动力线路的交流电压是380V,它的电压有效值是_____,峰值是 _____V。
17.某正弦式交流电流的方向在1S内改变100次,则其频率f=___ 周期T= _________
18.一正弦交流电,它的电压随时间变化的情况如图所示,则该交流电的电压有效值U=____V,频率f=____Hz.
19.利用DIS(数字化信息处理系统)探究手摇发电机(如图所示)的线圈产生的交变电流.
实验步骤如下:
①将电压传感器接入数据采集器;
②电压传感器的测量夹与发电机的输出端并联;
③点击“数据采集设置”设定“采样点时间间隔”;
④缓慢摇动发电机的手柄,观察工作界面上的信号.
(1)屏上出现的电压波形如图所示,从图中可以看出,手摇发电机产生的电压波形不是正弦波,其原因可能有________
A、转子不是在匀强磁场中转动
B、手摇动发电机的转速不均匀
C、线圈的电阻不稳定
(2)研究交变电流的波形,发现在用手摇动发电机手柄的2 min内屏上出现了61个向上的“尖峰”,则交变电流的平均周期为____________.如果发电机手摇大轮的半径是转子小轮半径的2倍,则手摇大轮转动的平均角速度为__________.
三、综合题(共4题)
20.如图为一个按正弦规律变化的交变电流的图象.根据图象求出它的周期、频率、电流的峰值和有效值.
21.如图所示是一个交流发电机的示意图.线框abcd处于匀强磁场中,已知ab=bc=10cm,B=1T,线圈匝数n=100,线圈电阻r=5Ω,外电路负载电阻R=5Ω,线圈以600r/min的转速匀速转动.求:
(1)线圈转动过程中感应电动势的最大值;
(2)从如图示位置开始,感应电动势的瞬时表达式;
(3)从如图示位置开始经1/60秒时,安培表和电压表的读数;
(4)从如图所示位置开始转过90°角的过程中,线圈上产生的热量;
(5)从如图所示位置开始转过90°角的过程中,流过灯泡的电荷量;
(6)线圈转过一周外力所做的功.
22.电磁炉起加热作用的底盘可以简化等效为如图所示的31个同心导电圆环,各圆环之间彼此绝缘,导电圆环所用材料单位长度的电阻为R0 = 0.125π(Ω/m)。从中心向外第n个同心圆环的半径rn = (cm),式中n = 1、2…31。电磁炉工作时产生垂直于锅底方向的变化磁场,磁场的磁感应强度B的变化率为 = 100πsinωt(T/s)。(为了方便计算取π2 = 10)
(1)半径为r1(n = 1)的圆环中感应电动势最大值为多少伏?
(2)半径为r1(n = 1)的圆环中感应电流的有效值为多少安?
(3)各导电圆环总的发热功率为多少瓦?
23.如图所示为交流发电机示意图,匝数为n=100匝的矩形线圈,边长分别为10 cm和20 cm,内阻为5 Ω,在磁感应强度B=0.5 T的匀强磁场中绕OO′轴以50 rad/s的角速度匀速转动,线圈和外部20 Ω的电阻R相接.求:
(1)S断开时,电压表示数.
(2)电键S合上时,电压表和电流表示数.
参考答案:
1.A
2.D
3.B
4.C
5.A
6.C
7.A
8.B
9.B
10.C
11.B
12.D
13.C
14.C
15.B
16. 220V 0.02s 380V
17. 50Hz 0.02s
18. 25
19. 转子不是在匀强磁场中转动(或发电机的转速不均匀) 2 0.5π
20.T=0.2 s;f=5 Hz;Imax=10 A;I=5A
21.(1)62.8V(2)e=62.8cos 20πt (V)(3)4.44A;22.2V(4)0.5J(5)0.1C(6)19.7J
22.(1)V;(2)8A;(3)1773.2W
23.(1)50V
(2)40V 2A
