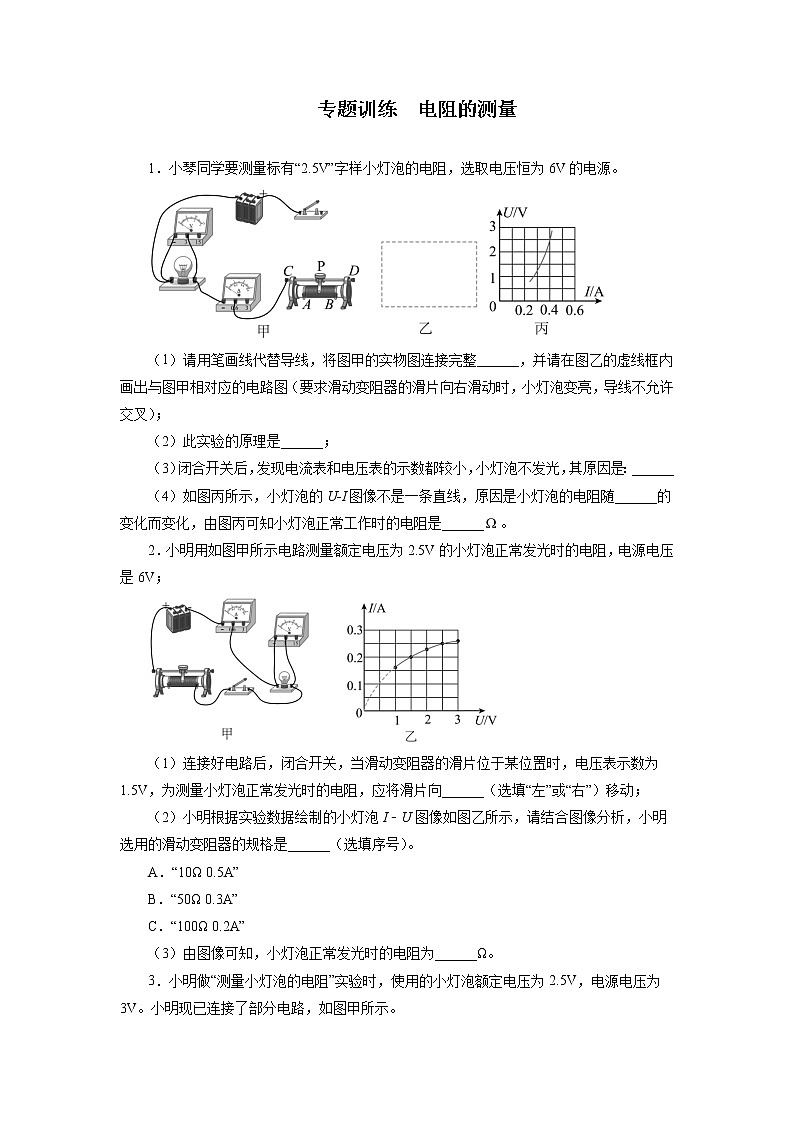

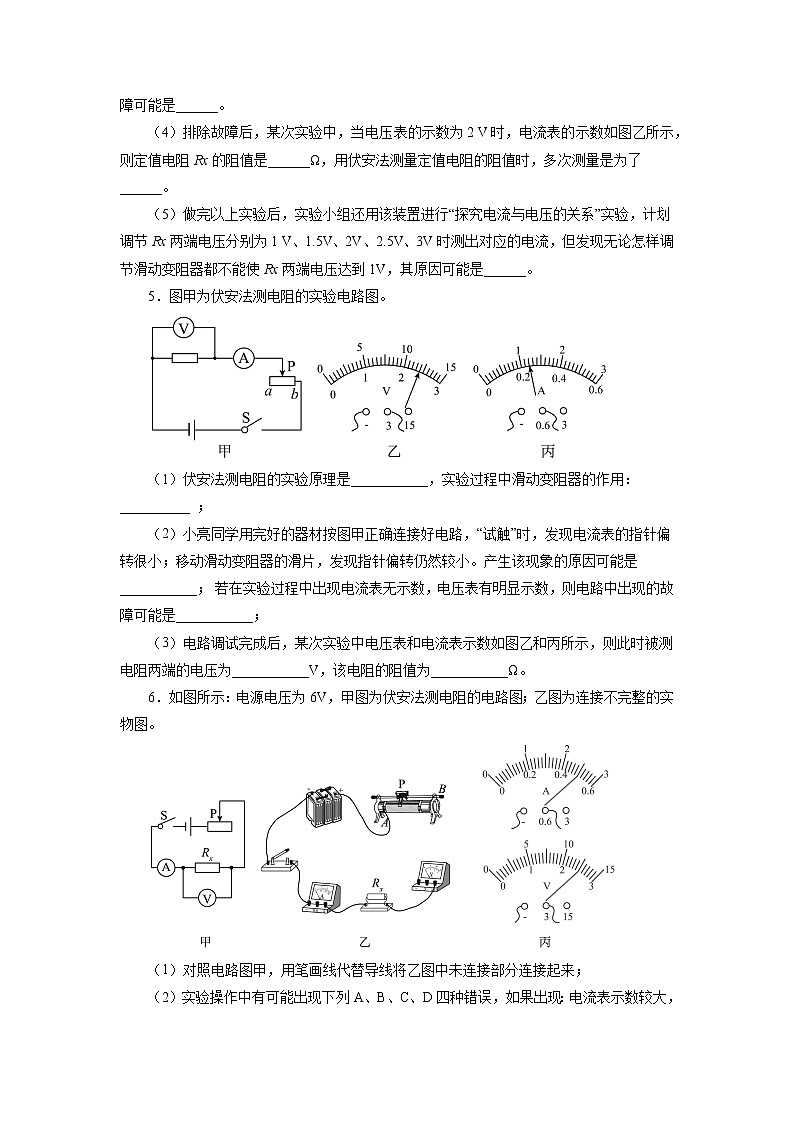

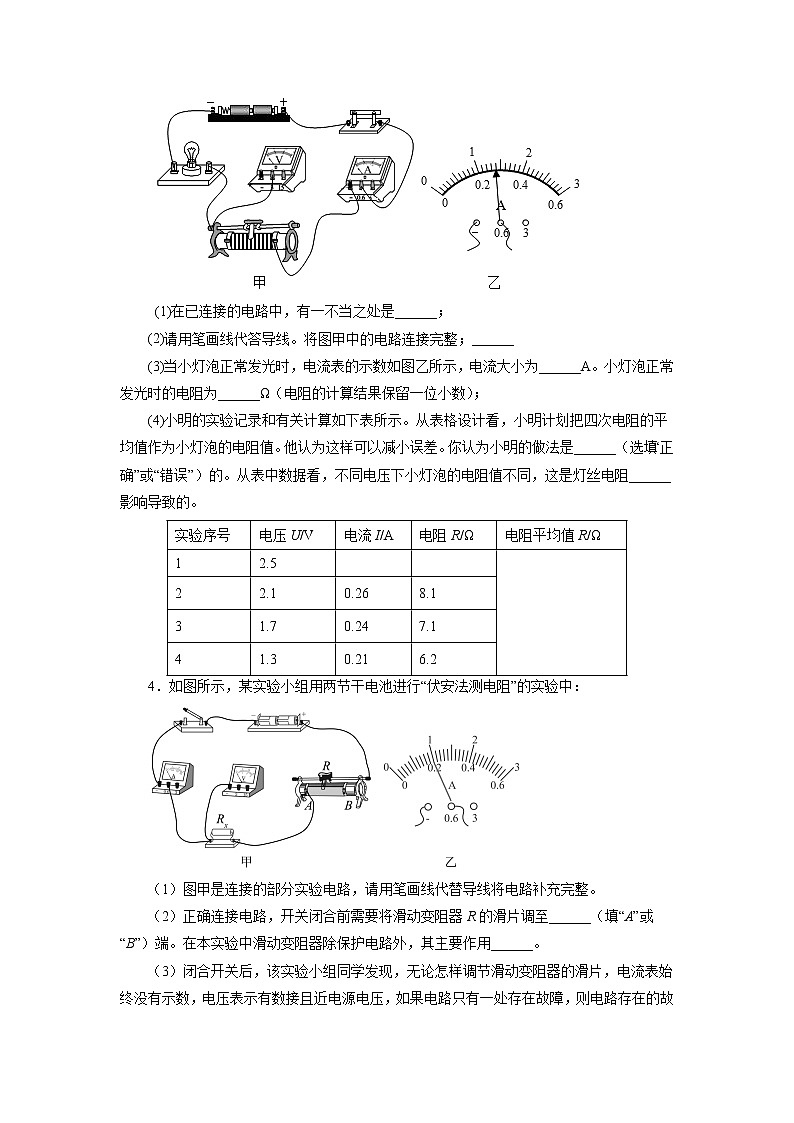

专题训练  电阻的测量 1．小琴同学要测量标有“2.5V”字样小灯泡的电阻，选取电压恒为6V的电源。（1）请用笔画线代替导线，将图甲的实物图连接完整______，并请在图乙的虚线框内画出与图甲相对应的电路图（要求滑动变阻器的滑片向右滑动时，小灯泡变亮，导线不允许交叉）；（2）此实验的原理是______； （3）闭合开关后，发现电流表和电压表的示数都较小，小灯泡不发光，其原因是：______（4）如图丙所示，小灯泡的U-I图像不是一条直线，原因是小灯泡的电阻随______的变化而变化，由图丙可知小灯泡正常工作时的电阻是______。2．小明用如图甲所示电路测量额定电压为2.5V的小灯泡正常发光时的电阻，电源电压是6V；（1）连接好电路后，闭合开关，当滑动变阻器的滑片位于某位置时，电压表示数为1.5V，为测量小灯泡正常发光时的电阻，应将滑片向______（选填“左”或“右”）移动；（2）小明根据实验数据绘制的小灯泡I﹣U图像如图乙所示，请结合图像分析，小明选用的滑动变阻器的规格是______（选填序号）。A．“10Ω 0.5A”B．“50Ω 0.3A”C．“100Ω 0.2A”（3）由图像可知，小灯泡正常发光时的电阻为______Ω。3．小明做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5V，电源电压为3V。小明现已连接了部分电路，如图甲所示。 (1)在已连接的电路中，有一不当之处是______；(2)请用笔画线代答导线。将图甲中的电路连接完整；______(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为______A。小灯泡正常发光时的电阻为______Ω（电阻的计算结果保留一位小数）；(4)小明的实验记录和有关计算如下表所示。从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值。他认为这样可以减小误差。你认为小明的做法是______（选填“正确”或“错误”）的。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻______影响导致的。实验序号电压U/V电流I/A电阻R/Ω电阻平均值R/Ω12.5   22.10.268.131.70.247.141.30.216.24．如图所示，某实验小组用两节干电池进行“伏安法测电阻”的实验中：（1）图甲是连接的部分实验电路，请用笔画线代替导线将电路补充完整。（2）正确连接电路，开关闭合前需要将滑动变阻器R的滑片调至______（填“A”或“B”）端。在本实验中滑动变阻器除保护电路外，其主要作用______。（3）闭合开关后，该实验小组同学发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示有数接且近电源电压，如果电路只有一处存在故障，则电路存在的故障可能是______。（4）排除故障后，某次实验中，当电压表的示数为2 V时，电流表的示数如图乙所示，则定值电阻Rx的阻值是______Ω，用伏安法测量定值电阻的阻值时，多次测量是为了______。（5）做完以上实验后，实验小组还用该装置进行“探究电流与电压的关系”实验，计划调节Rx两端电压分别为1 V、1.5V、2V、2.5V、3V时测出对应的电流，但发现无论怎样调节滑动变阻器都不能使Rx两端电压达到1V，其原因可能是______。5．图甲为伏安法测电阻的实验电路图。（1）伏安法测电阻的实验原理是___________，实验过程中滑动变阻器的作用：__________ ；（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是___________； 若在实验过程中出现电流表无示数，电压表有明显示数，则电路中出现的故障可能是___________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为___________V，该电阻的阻值为___________Ω。6．如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来；（2）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于______；A．电流表的正负接线柱接反B．电压表的量程选小了C．电阻Rx发生了短路D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数______（填“变大”、“变小”或“不变”）；（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的Rx＝______Ω；（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______。7．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：（1）实验前，为保护电路，滑动变阻器的滑片应置于______（选填“A”或“B”）端；（2）当电压表的示数如图丙所示时，电流表的示数如图丁所示，则定值电阻两端的电压为______V，通过定值电阻的电流大小为______A，它的阻值是______Ω；（3）通常情况下要进行多次测量并取平均值，其目的是为了______；（4）小红用此装置换用几个不同的电阻探究“电流和电阻的关系”，测得数据如表所示，分析表中数据不能得出“电流和电阻成反比”的结论。原因是______。实验次数123电阻/Ω51015电流/A0.30.20.148．如图，小郑指导某物理小组用“伏安法”测未知电阻的阻值。 　　（1）小云先把滑动变阻器的滑片P移至图中______（选填“A”或“B”）处，然后再闭合开关，发现电流表示数为零，但电压表有示数，故障可能是待测电阻Rx______（选填“短路”或“开路”）；（2）小云排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电流表的指针如图乙所示，其示数为______A；另一次测量电压表的指针如图丙所示，其示数为______V。小云根据几组实验数据计算出Rx的值，为了进一步减小误差，绘制了Rx的U-I图象；（3）另一组的小彬用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象，小云发现小彬绘制的U-I图象和自己绘制的U－I图象不同，你认为其原因是小彬______，小云根据小彬的U-I图象也可以计算出待测电阻Rx=______Ω（实验过程中电源电压保持不变）。9．某学习小组测量未知电阻Rx的阻值，该组小明同学设计的电路图如图甲所示。（1）在开关S闭合之前，滑动变阻器的滑片P应滑至最___________（选填“左”或“右”）端；（2）闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V，电流表的示数如图乙所示，待测电阻Rx=___________Ω；（3）若把电阻Rx换成小灯泡进行实验，并绘制出电阻Rx与小灯泡的I-U图像，如图丙所示，其中表示小灯泡的是图像___________；分析图像中A、B、C三点电阻、、，则电阻最大的点是___________。10．小亮在“探究电流与电阻的关系”实验中，使用的实验器材有：电池组、电流表、电压表、开关、5 Ω、10 Ω、15 Ω、20 Ω的定值电阻、滑动变阻器各一个、导线若干。（1）先将5 Ω的电阻接入如图甲所示电路中，将滑动变阻器的滑片放到最___________端；（2）电路正确后，闭合开关，同时调节滑动变阻器，当电压表示数如图乙所示时，此时记下的电流表示数应为___________A 。（3）断开开关，将电阻由5 Ω换成10 Ω；再闭合开关，同时调节滑动变阻器，保持___________示数不变，记下电流表示数；更换不同阻值电阻重复实验。（4）小亮用如图丙所示电路，测量额定电压为U额的小灯泡正常发光时的电阻，（U额小于电源电压），电阻R0已知，将下面实验步骤补充完整。①只闭合开关___________，移动滑动变阻器滑片使电压表示数为U额；②只闭合开关___________，保持滑动变阻器滑片位置不变，读出电压表示数为U1；③小灯泡电阻RL = ___________。（用物理量符号表示）11．如图甲是用“伏安法”测量未知电阻Rx的实物电路图。（1）连接电路时开关应处于______状态。（2）闭合开关前，应将滑动变阻器的滑片移到______端（选填“A”或“B”）；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx______（选填“断路”或“短路”）。（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.6V，电流表示数如图乙所示，其读数为______A，则未知电阻Rx＝______Ω。（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变）。请将下列相关实验步骤补充完整：①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；②闭合开关S，将滑动变阻器的滑片P移到______端，记录电流表示数I2；③写出待测电阻的表达式：Rx＝______。（用已知量和测量量符号表示）12．如图所示，图甲是“伏安法测电阻”的实验电路图。（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整______；（要求滑动变阻器滑片P向右移动时阻值变大）（2）闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其读数为______V，则待测电阻Rx＝______Ω；（3）若实验中电压表不慎损坏，设计如图丁所示的电路能测量出未知电阻Rx的阻值。已知定值电阻的阻值为R0、电源两端电压保持不变。请完成下列问题：①电路正确连接后，当开关S、S1闭合，S2断开时，电流表示数为I1：则电源的电压U=______；②当开关S、S2闭合，S1断开时，电流表示数为I2；则待测电阻Rx=______。（用I1、R0、I2表示）               参考答案1．                滑动变阻器接入电路的阻值太大，电流过小，小灯泡的实际功率较小，没有达到发光功率     温度     6.252．    5．右     B     103．开关闭合          0.28     8.9     错误     温度4．      B     改变定值电阻两端的电压     定值电阻Rx断路     10     取平均值减小误差     滑动变阻器的总阻值太小5．      保护电路，改变待测电阻两端的电压     电流表选择的量程较大     定值电阻断路     2.4     106．      C     变小     5     减小误差7． B     2.7     0.3     9     减小误差     没有控制电压表的示数不变8．B     开路     0.28     2.6     把电压表并在滑动变阻器两端     109．右     10     b     B10．左     0. 44     电压表     S和S2     S和S1     11．断开     A     断路     0.26     10     b     R012．     2     10     I1R0    R0I1
