2021年中考物理真题精准训练——专题二十三：透镜

这是一份2021年中考物理真题精准训练——专题二十三：透镜，共14页。试卷主要包含了画出经过凹透镜后的折射光线，如图是投影仪的简化结构图， 白色 等内容，欢迎下载使用。

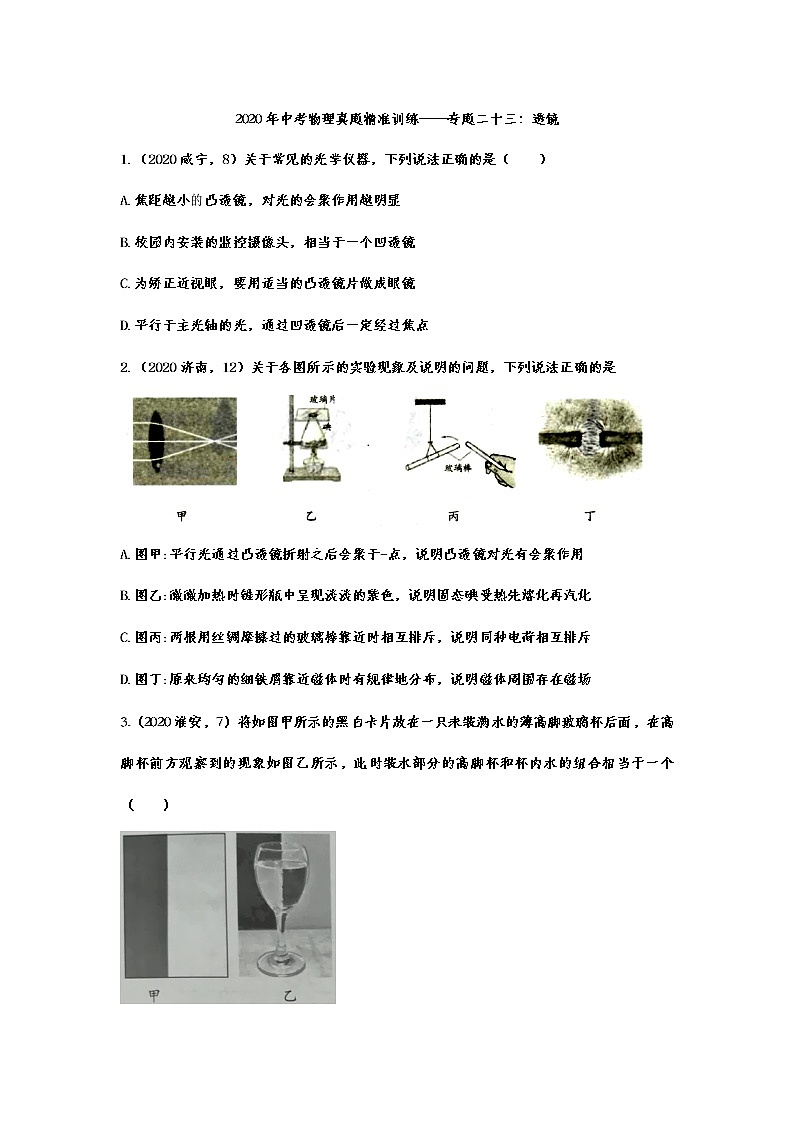

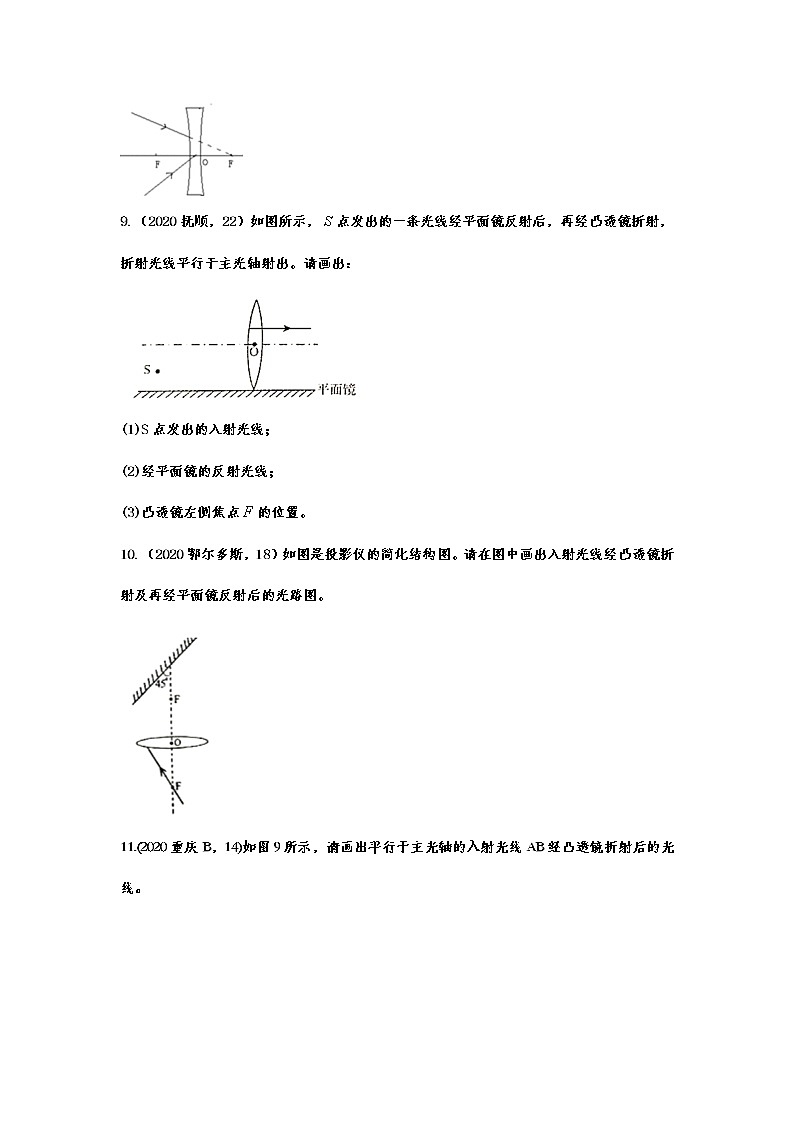

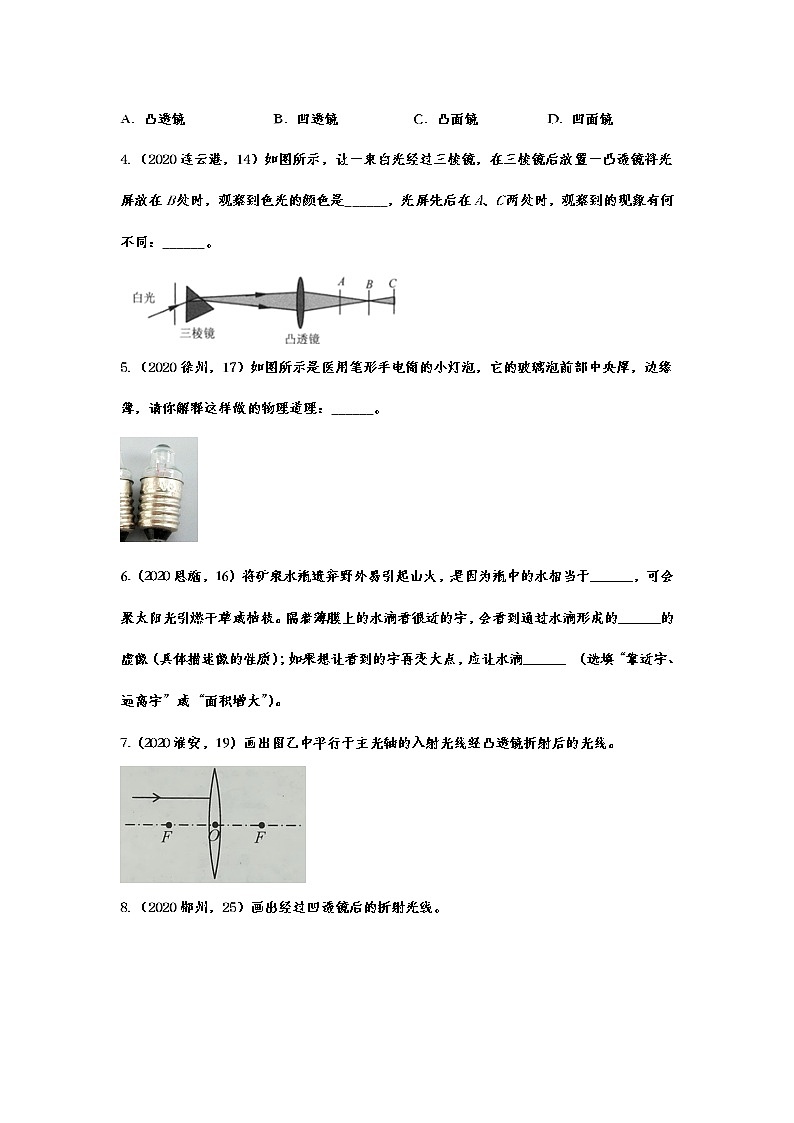

2020年中考物理真题精准训练——专题二十三：透镜1.（2020咸宁，8）关于常见的光学仪器，下列说法正确的是（　　）A.焦距越小凸透镜，对光的会聚作用越明显B.校园内安装的监控摄像头，相当于一个凹透镜C.为矫正近视眼，要用适当的凸透镜片做成眼镜D.平行于主光轴的光，通过凹透镜后一定经过焦点2.（2020济南，12）关于各图所示的实验现象及说明的问题，下列说法正确的是A.图甲:平行光通过凸透镜折射之后会聚于-点，说明凸透镜对光有会聚作用B.图乙:微微加热时锥形瓶中呈现淡淡的紫色，说明固态碘受热先熔化再汽化C.图丙:两根用丝绸摩擦过的玻璃棒靠近时相互排斥，说明同种电荷相互排斥D.图丁:原来均匀的细铁屑靠近磁体时有规律地分布，说明磁体周围存在磁场3.（2020淮安，7）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　）A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜4.（2020连云港，14）如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光屏放在B处时，观察到色光的颜色是______，光屏先后在A、C两处时，观察到的现象有何不同：______。5.（2020徐州，17）如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：______。6.（2020恩施，16）将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。7.（2020淮安，19）画出图乙中平行于主光轴的入射光线经凸透镜折射后的光线。8.（2020郴州，25）画出经过凹透镜后的折射光线。9.（2020抚顺，22）如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：(1)S点发出的入射光线；(2)经平面镜的反射光线；(3)凸透镜左侧焦点的位置。10.（2020鄂尔多斯，18）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。11.(2020重庆B，14)如图9所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。
 12.（2020河池，21）请作出图中与凸透镜折射光线对应的入射光线。13.（2020海南，18）在图乙中画出光线经过凸透镜后的折射光线｡____14.（2020丹东，21）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。15.（2020泰州，22）如图甲所示，完成图中光路__________；16．（2020眉山，1819）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。17．（2020扬州，21）按照题目要求作图：如图，作出入射光线对应的折射光线。18.（2020广东，16）请画出图中入射光线经凸透镜后的折射光线。19.（2020铜仁，19）完成如图的光路图20.（2020西藏，24）请你完成图中的光路图。                                       2020年中考物理真题精准训练——专题二十三：透镜参考答案1.（2020咸宁，8）关于常见的光学仪器，下列说法正确的是（　　）A.焦距越小凸透镜，对光的会聚作用越明显B.校园内安装的监控摄像头，相当于一个凹透镜C.为矫正近视眼，要用适当的凸透镜片做成眼镜D.平行于主光轴的光，通过凹透镜后一定经过焦点【答案】A2.（2020济南，12）关于各图所示的实验现象及说明的问题，下列说法正确的是A.图甲:平行光通过凸透镜折射之后会聚于-点，说明凸透镜对光有会聚作用B.图乙:微微加热时锥形瓶中呈现淡淡的紫色，说明固态碘受热先熔化再汽化C.图丙:两根用丝绸摩擦过的玻璃棒靠近时相互排斥，说明同种电荷相互排斥D.图丁:原来均匀的细铁屑靠近磁体时有规律地分布，说明磁体周围存在磁场【答案】ACD3.（2020淮安，7）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　）A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜【答案】A。4.（2020连云港，14）如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光屏放在B处时，观察到色光的颜色是______，光屏先后在A、C两处时，观察到的现象有何不同：______。【答案】    (1). 白色    (2). 光屏上彩色光带顺序相反5.（2020徐州，17）如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：______。【答案】中央厚边缘薄构成了一个玻璃凸透镜，灯丝位于该凸透镜的焦点上，发出的发散光线经过凸透镜汇聚后平行于主光轴射出，能够射得远，光线集中、强度大6.（2020恩施，16）将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。【答案】    (1)凸透镜    (2)正立的放大    (3)远离字7.（2020淮安，19）画出图乙中平行于主光轴的入射光线经凸透镜折射后的光线。【答案】如图所示：8.（2020郴州，25）画出经过凹透镜后的折射光线。【答案】9.（2020抚顺，22）如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：(1)S点发出的入射光线；(2)经平面镜的反射光线；(3)凸透镜左侧焦点的位置。【答案】10.（2020鄂尔多斯，18）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。【答案】11.(2020重庆B，14)如图9所示，请画出平行于主光轴的入射光线AB经凸透镜折射后的光线。
 【答案】12.（2020河池，21）请作出图中与凸透镜折射光线对应的入射光线。【答案】13.（2020海南，18）在图乙中画出光线经过凸透镜后的折射光线｡____【答案】   14.（2020丹东，21）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。【答案】15.（2020泰州，22）如图甲所示，完成图中光路__________；【答案】   16．（2020眉山，1819）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。【答案】如图所示：17．（2020扬州，21）按照题目要求作图：如图，作出入射光线对应的折射光线。【答案】如图所示：18.（2020广东，16）请画出图中入射光线经凸透镜后的折射光线。【答案】19.（2020铜仁，19）完成如图的光路图【答案】20.（2020西藏，24）请你完成图中的光路图。【答案】
