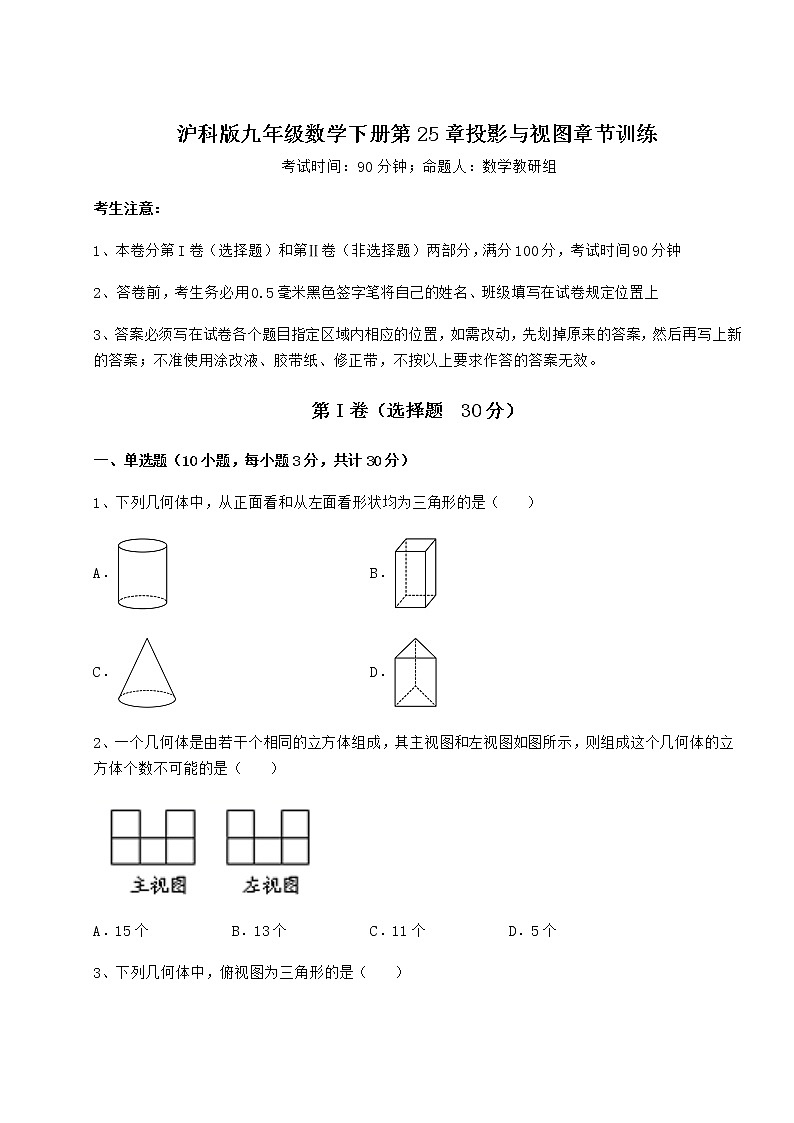

2021学年第25章 投影与视图综合与测试同步达标检测题

沪科版九年级数学下册第25章投影与视图章节训练

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）

A． B．

C． D．

2、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）

A．15个 B．13个 C．11个 D．5个

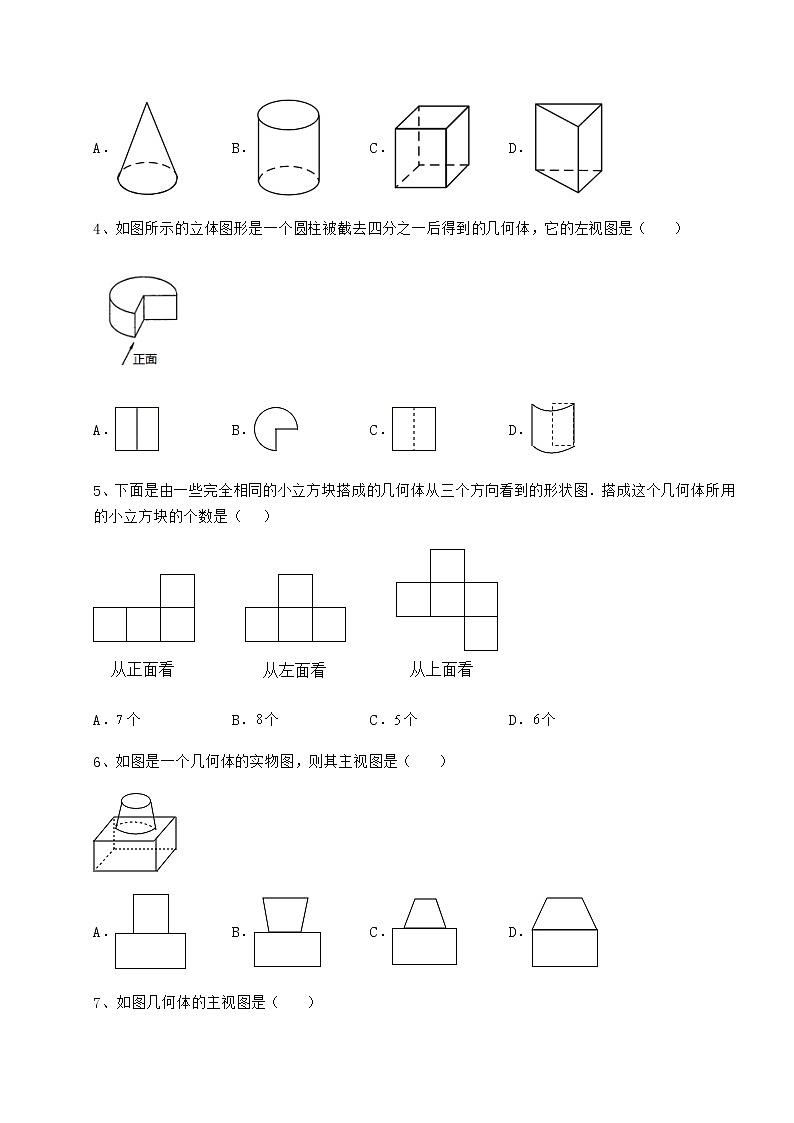

3、下列几何体中，俯视图为三角形的是（    ）

A． B． C． D．

4、如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体，它的左视图是（    ）

A． B． C． D．

5、下面是由一些完全相同的小立方块搭成的几何体从三个方向看到的形状图．搭成这个几何体所用的小立方块的个数是（   ）

A．个 B．个 C．个 D．个

6、如图是一个几何体的实物图，则其主视图是（    ）

A． B． C． D．

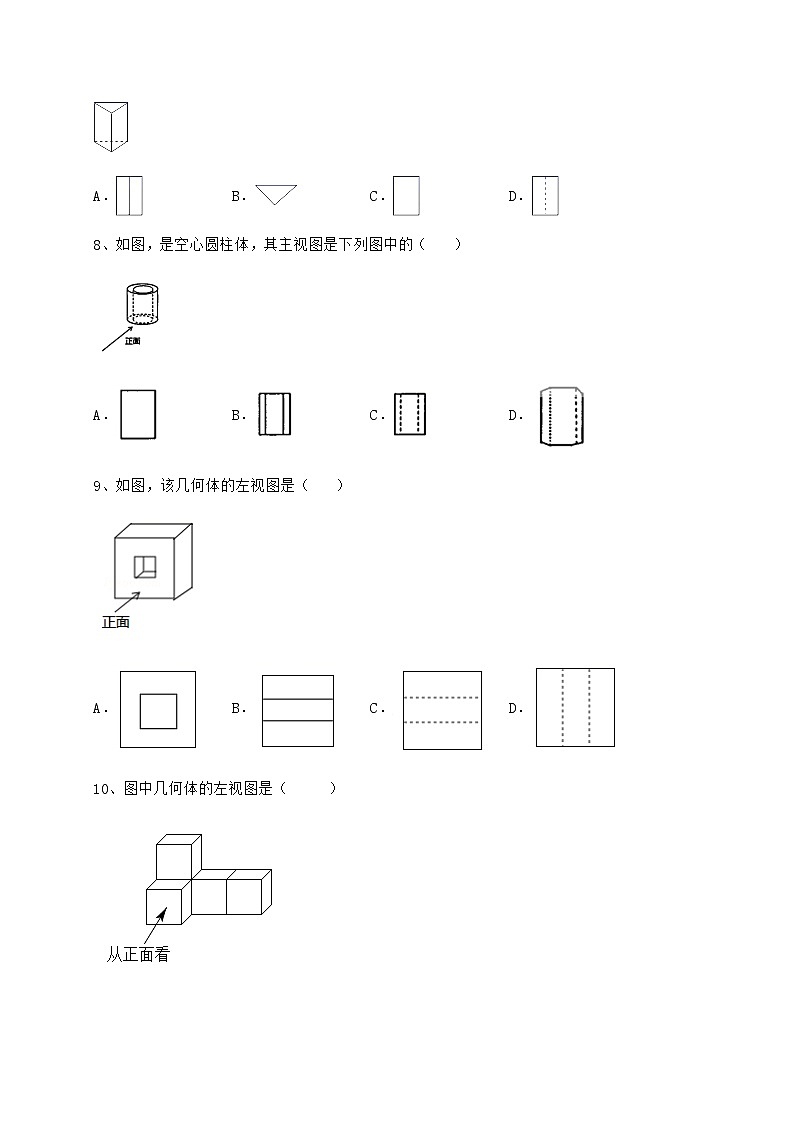

7、如图几何体的主视图是（    ）

A． B． C． D．

8、如图，是空心圆柱体，其主视图是下列图中的（    ）

A． B． C． D．

9、如图，该几何体的左视图是（    ）

A． B． C． D．

10、图中几何体的左视图是（      ）

A． B．

C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．

2、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．

从正面看          从左面看        从上面看

3、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面．左面看到的形状图，若该几何体所用小立方块的个数为，则的所有可能值有______种．

4、如图是某几何体的三视图，该几何体是_____．

5、由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为______．

三、解答题（5小题，每小题10分，共计50分）

1、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．

（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；

（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．

2、如图是由若干个完全相同的小正方体堆成的几何体．

（1）图中有几个小正方体；

（2）画出该几何体的三视图；

3、分别画出图中几何体的主视图、左视图、俯视图．

4、如图是由大小相同的小正方体组合成的简单几何体．

（1）在下面的网格中画出该几何体从正面看和从左面看的形状图．

（2）每个正方体棱长为1cm，那么搭成这个几何体的表面积是 　　cm2．

5、一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如左图所示，小正方形中的数字表示在该位置的小正方块儿的个数．

（1）请在右边网格中画出从正面和左面看到的几何体的形状图．

（2）已知每个小正方块儿的棱长为2cm，求出这个几何体的表面积．

-参考答案-

一、单选题

1、C

【分析】

根据几何体的三视图解答．

【详解】

解：圆柱从正面看是长方形，故A选项不符合题意；

四棱柱从正面看是长方形，故B选项不符合题意；

圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；

三棱柱从正面看是长方形，故D选项不符合题意；

故选：C．

【点睛】

此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．

2、A

【分析】

根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．

【详解】

综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，

所以最多有（个），不可能有15个．

故选：A．

【点睛】

本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．

3、D

【分析】

从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．

【详解】

从上方朝下看只有D选项为三角形．

故选：D．

【点睛】

本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．

4、C

【分析】

根据左视图的定义，左视图就是物体由左向右方投影得到的视图，即可得出结论．

【详解】

解：根据左视图的定义，该几何体的左视图是：

故选：C ．

【点睛】

此题考查了几何体左视图的判断，掌握左视图的定义是解题关键．

5、D

【分析】

从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．

【详解】

解：综合主视图，俯视图，左视图，底层有5个正方体，第二层有1个正方体，所以搭成这个几何体所用的小立方块的个数是6，

故选D．

【点睛】

考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．

6、C

【分析】

找到从正面看所得到的图形即可．

【详解】

解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

7、A

【分析】

根据题意可得：从正面看，主视图是两个长方形，即可求解．

【详解】

解：从正面看，主视图是两个长方形．

故选：A

【点睛】

本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．

8、C

【分析】

从正面观察空心圆柱体，能够看见的部分用实线表示，不能看见的部分用虚线表示，即可得到主视图.

【详解】

主视图是在几何体正面面观察物体得到的图形．能够看见的部分用实线表示，不能看见的部分用虚线表示．

本题圆柱体的主视图整体是个矩形，中间包含两条竖直的虚线．

故选：C

【点睛】

本题主要考查三视图, 主视图是在物体正面从前向后观察物体得到的图形；俯视图是在水平面内从上向下观察物体得到的图形；左视图是在几何体左侧面观察物体得到的图形．

9、C

【分析】

根据从左边看得到的图形是左视图解答即可．

【详解】

解：从左边看是一个正方形被水平的分成3部分，中间的两条分线是虚线，故C正确．

故选C．

【点睛】

本题主要考查了简单组合体的三视图，掌握三视图的定义成为解答本题的关键．

10、B

【分析】

根据左视图是从物体左面看，所得到的图形进行解答即可．

【详解】

解：图中几何体的左视图是：

故选：B．

【点睛】

本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．

二、填空题

1、38

【分析】

在同一时刻物高和影长成正比，据此解答即可．

【详解】

解：根据相同时刻的物高与影长成比例，

设祈年殿的高度为米，

则可列比例为，

解得．

所以祈年殿的高度为38米．

故答案为：38．

【点睛】

本题考查了投影的知识，利用在同一时刻物高与影长的比相等的知识，考查利用所学知识解决实际问题的能力．

2、

【分析】

根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．

【详解】

解：由图可知，圆柱体的底面直径为2，高为3，

所以，侧面积．

故答案为：．

【点睛】

本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．

3、9

【分析】

由主视图和左视图，判断最少和最多的正方体的个数即可解决问题．

【详解】

解：由主视图和左视图可确定所需正方体个数最少和最多时俯视图为：

则组成这个几何体的小正方体最少有6个，最多有14个，

则n可能的值为6，7，8，9，10，11，12，13，14，

故答案为：9．

【点睛】

此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少和最多的俯视图是关键．

4、圆柱

【分析】

由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．

【详解】

根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱．

故答案为：圆柱．

【点睛】

本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．

5、6

【分析】

利用主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形，进而判断图形的形状，即可得出小正方体的个数．

【详解】

从俯视图看至少有4个小正方体，从主视图看至少有6个小正方体，结合左视图，则只有6个小正方体．

故答案为：6．

【点睛】

本题考查了学生对三视图的掌握程度和灵活运用能力，根据三视图确定物体的形状，也考查学生空间想象能力．

三、解答题

1、（1）见解析；（2）路灯O与地面的距离为3m

【分析】

（1）由题意连接 并延长，两条线的交点就是灯光的位置；

（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.

【详解】

解：（1）如图，点即为为所求；

（2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，

∵，

∴△OAB∽△OMN，

∴AB：MN＝OE：OF，

即，解得OF＝3（m）．

经检验：符合题意

答：路灯O与地面的距离为3m．

【点睛】

本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.

2、（1）10；（2）见解析

【分析】

（1）分别数出每层的小正方体的个数并相加即可；

（2）按要求画出三视图即可．

【详解】

（1）1+3+6=10（个）

即图中共有10个小正方体

（2）所画的三视图如下：

【点睛】

本题主要考查了三视图、求几何体的小正方体的个数，要求较好的空间想象能力．

3、见解析

【分析】

利用三视图的画法从不同的角度画出图形得出即可．

【详解】

解：如图，

【点睛】

本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．

4、（1）图见解析；（2）38．

【分析】

（1）由已知条件可知，从正面看的视图有3列，每列小正方数形数目分别为3，1，2，据此可画出图形；从左面看的视图有3列，每列小正方形数目分别为3，2，1；

（2）根据三视图的面积和被挡住的面积即可计算总面积；

【详解】

解:（1）如图所示：

（2）搭成这个几何体的表面积是：6×2+6×2+6×2+2=38 cm2．

【点睛】

本题考查从不同方向看几何体，几何体的表面积等知识．解题的关键是熟练掌握基本知识，属于中考常考题型．

5、（1）见解析；（2）136cm2

【分析】

（1）直接利用三视图的观察角度分别从正面和左面得出视图即可；

（2）根据正方体的个数得出表面积；

【详解】

解：（1）如图所示：

（2），，

答：表面积为．

【点睛】

考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字，左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．
