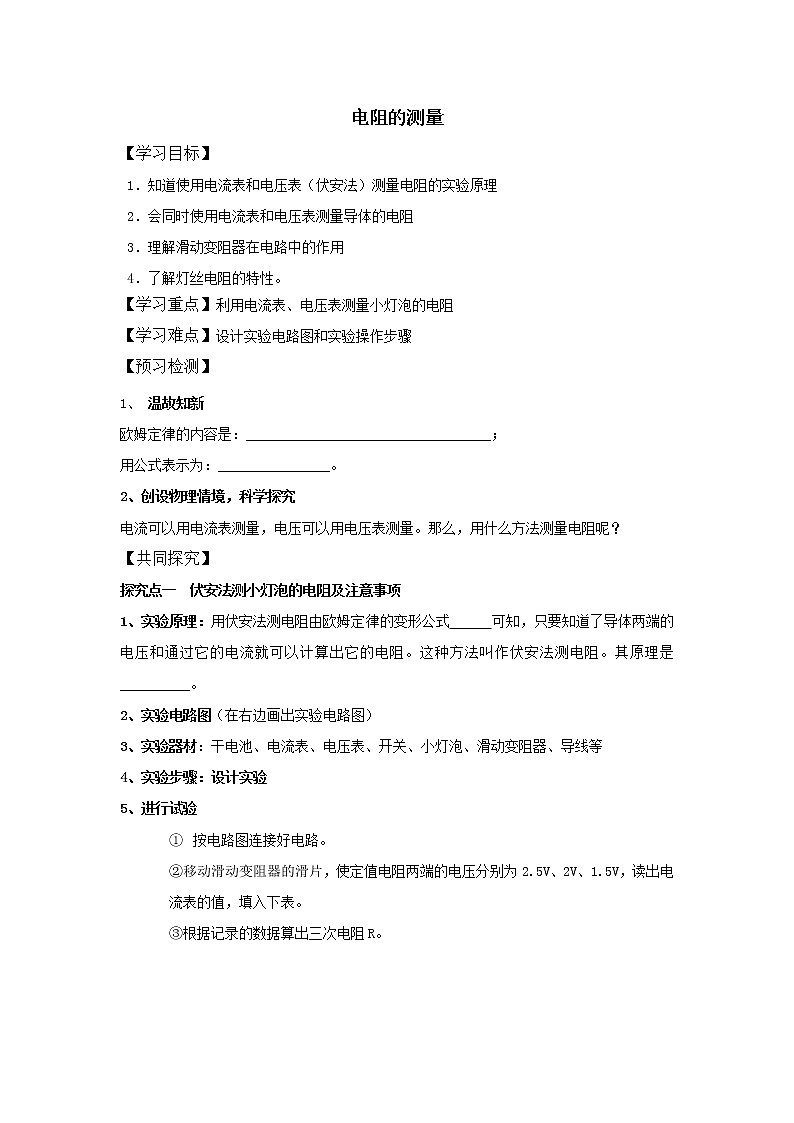

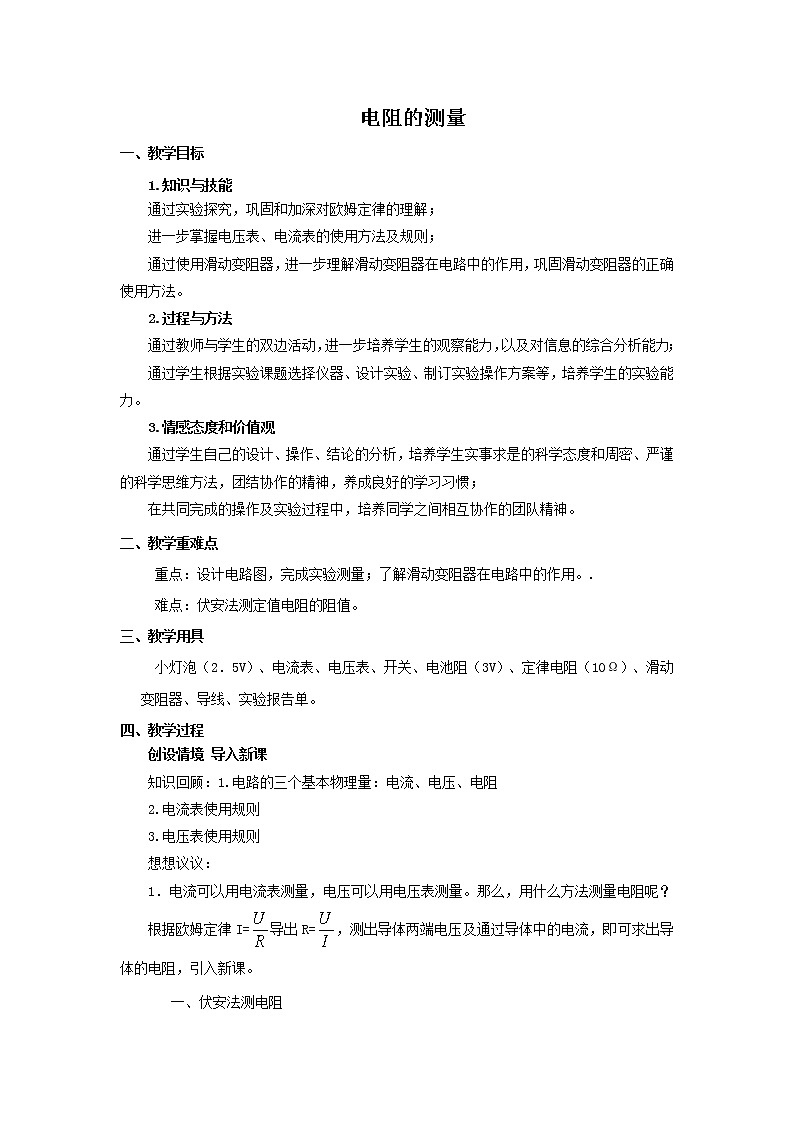

1、电路的三个基本物理量： 电流、电压、电阻 电流用电流表测量，电压用电压表测量2、电流表的使用规则3、电压表的使用规则
电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？

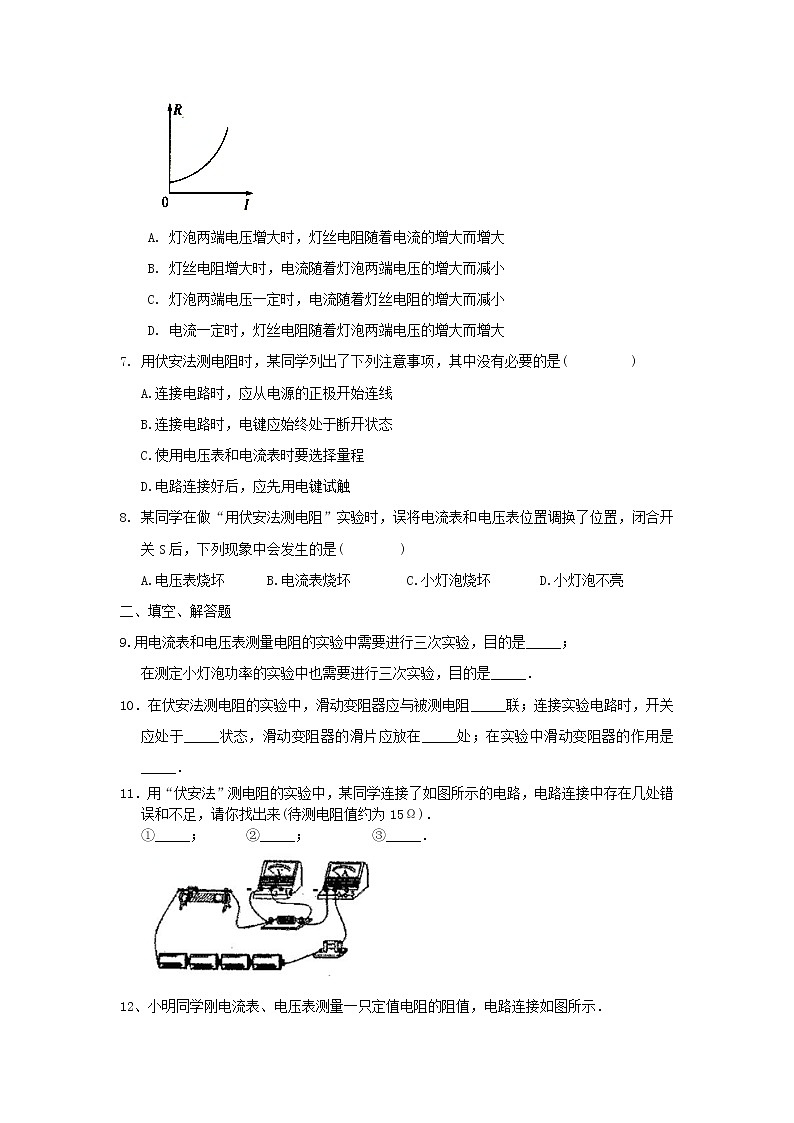

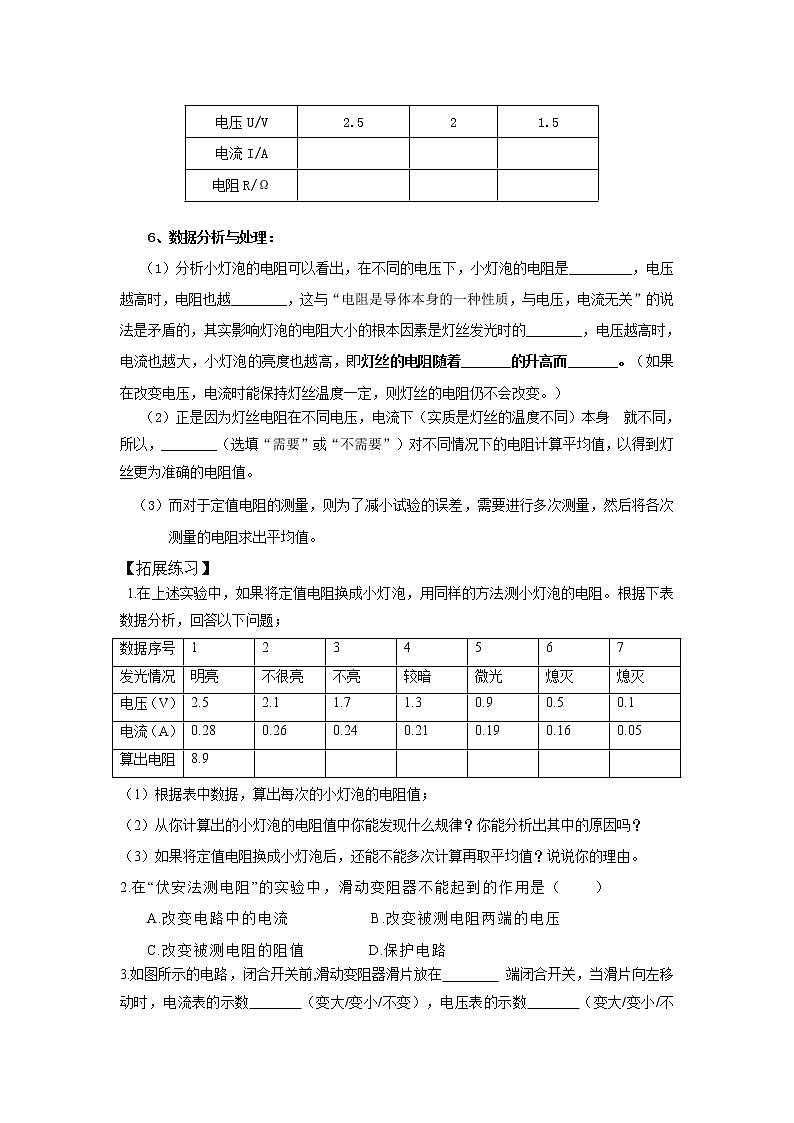

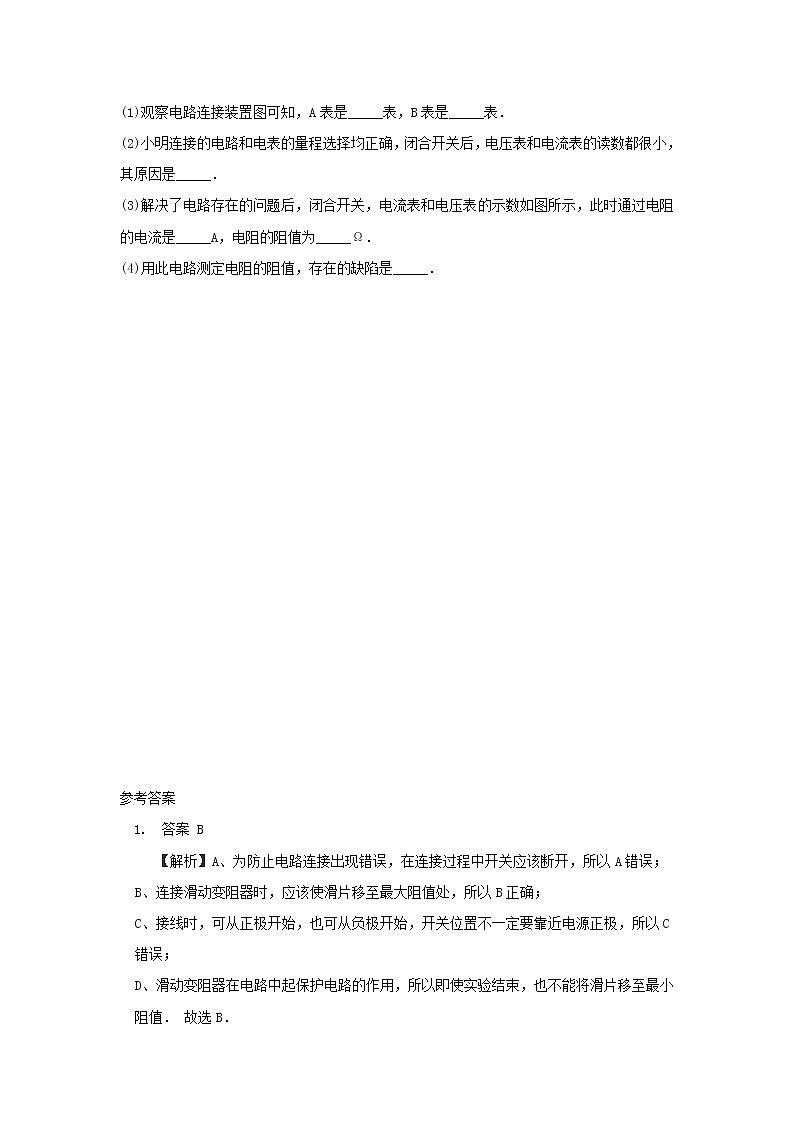

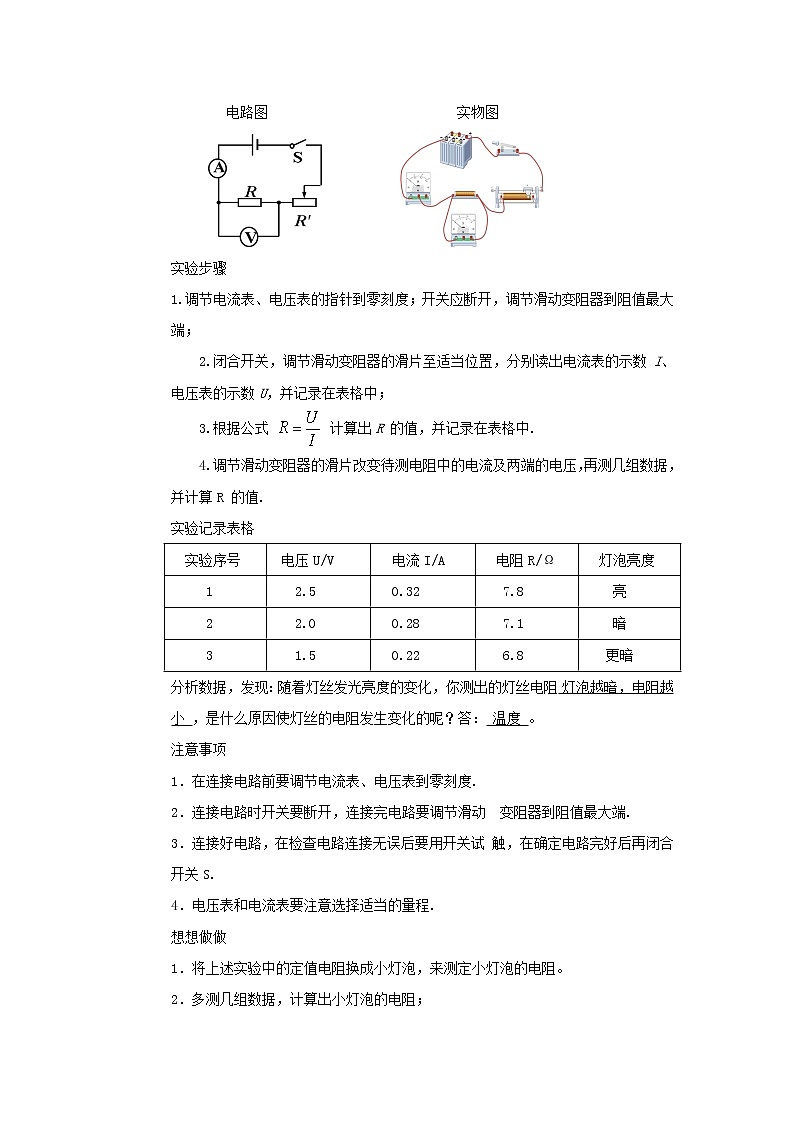

分析数据，发现：随着灯丝发光亮度的变化，你测出的灯丝电阻 ______ ，是什么原因使灯丝的电阻发生变化的呢？答： .
1．在连接电路前要调节电流表、电压表到零刻度.2．连接电路时开关要断开，连接完电路要调节滑动 变阻器到阻值最大端.3．连接好电路，在检查电路连接无误后要用开关试 触，在确定电路完好后再闭合开关S.4．电压表和电流表要注意选择适当的量程.
1．将上述实验中的定值电阻换成小灯泡，来测定小灯泡的电阻。2．多测几组数据，计算出小灯泡的电阻；3．比较计算的数值，每次算出的电阻的大小相同吗？有什么变化规律吗？4．如果计算结果和测量定值电阻时不同，你如何解释？与同学交流一下.
测小灯泡电阻常出现的故障
　　例1.小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω.
例2.在“测量小灯泡电阻”的实验中：(1)是某同学连接的实物图，有两个实物接错了.请指出： ； . (2)某同学正确连接实物图后，合上开关S，发现灯泡不亮，电流表读数为零，但电压表读数等于电源的电压，则出现的故障可能是 .
电流表正负接线柱接反了
滑动变阻器同时接上面两个接线柱
或灯泡之外的电路断路造成的 .
(3)某同学在实验中分别测出灯泡在不同亮度下的电阻，然后求其平均值作为小灯泡的电阻，他的做法对吗？ ，其原因是： .
灯泡断路；灯丝电阻随温度变化而变化，灯泡在不同电压下的电阻不同，所以不能把灯泡不同电压下的电阻作为灯泡电阻。

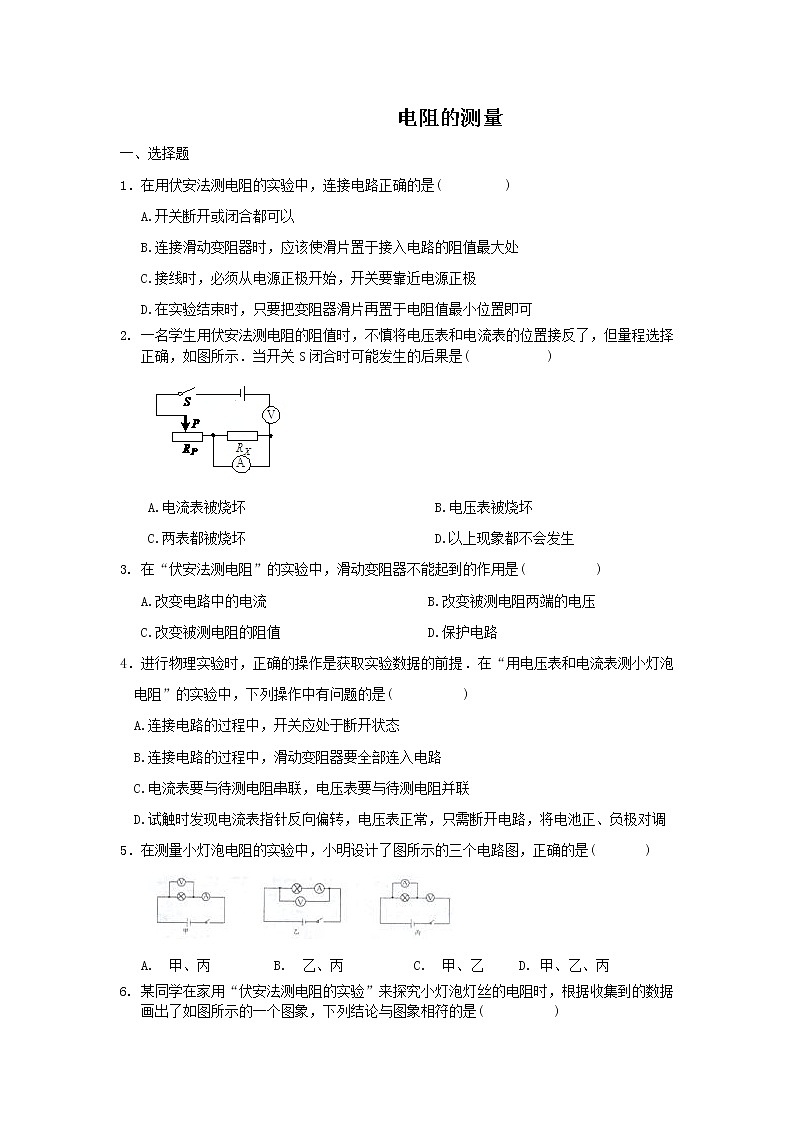

例3. 在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是( )　　A．电流表烧坏，电压表示数为0　　B．小灯泡烧坏　　C．电流表示数为0，电压表示数为电源电压值　 　D．电流表示数为0，电压表示数为0
1.小东同学做“测量小灯泡电阻”的实验： （1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是 Ω.
2.一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( ) A．实验方法不对 B．实验误差 C．导体的电阻跟温度有关 D．实验错误
