初中物理沪科版九年级全册第三节 连接串联电路和并联电路同步训练题

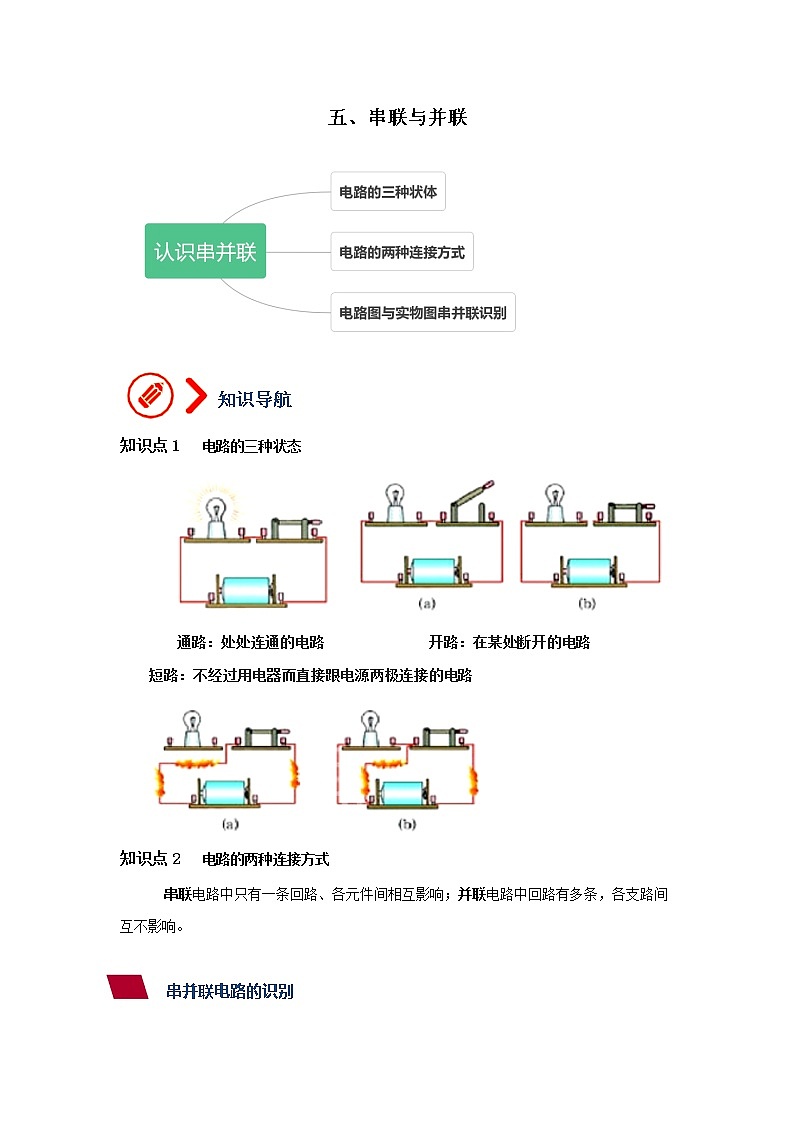

五、串联与并联

知识点1   电路的三种状态

通路：处处连通的电路    开路：在某处断开的电路

短路：不经过用电器而直接跟电源两极连接的电路

知识点2   电路的两种连接方式

  串联电路中只有一条回路、各元件间相互影响；并联电路中回路有多条，各支路间互不影响。

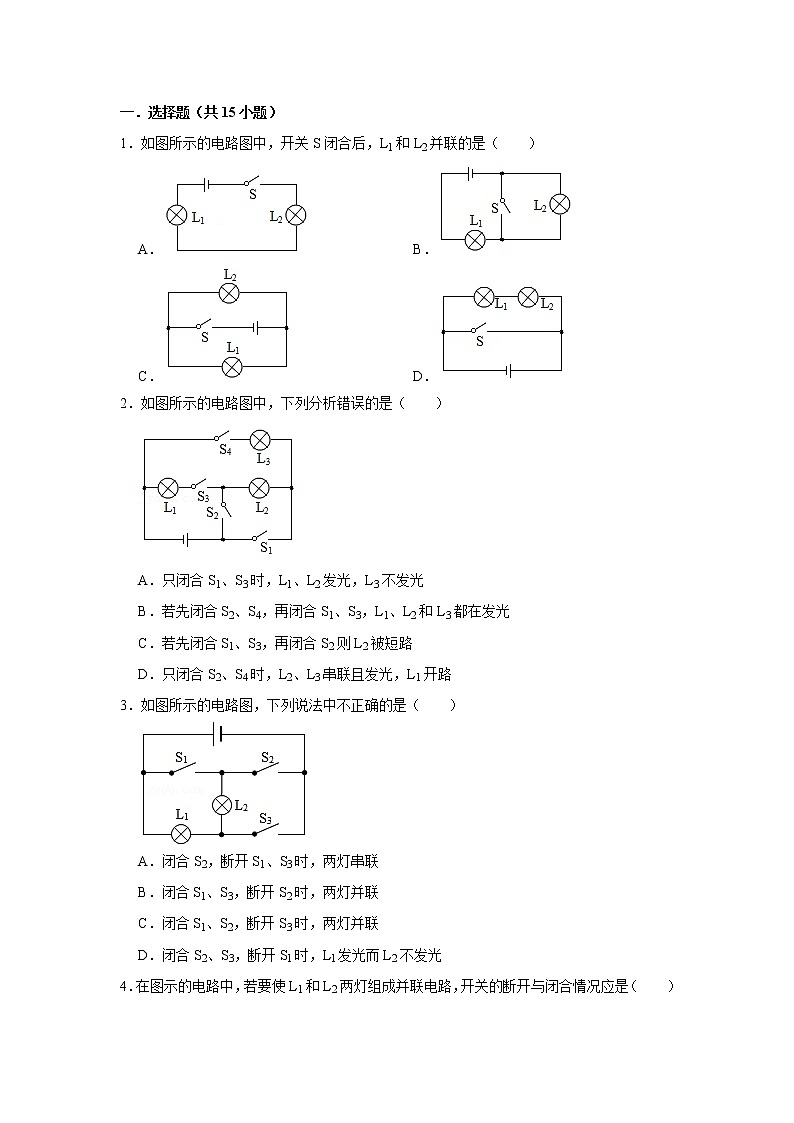

一．选择题（共15小题）

1．如图所示的电路图中，开关S闭合后，L1和L2并联的是（　　）

A． B．

C． D．

【解答】解：A、电路中只有一条电流路径，两灯泡串联，故A不合题意；

B、开关S闭合后，灯L2被短路，只有灯泡L1工作，故B不合题意；

C、开关S闭合后，有两条电流路径，分别流经两只灯泡，L1和L2并联，故C符合题意；

D、开关S闭合后，导线直接接在电源两端，形成电源短路，故D不合题意。

故选：C。

2．如图所示的电路图中，下列分析错误的是（　　）

A．只闭合S1、S3时，L1、L2发光，L3不发光

B．若先闭合S2、S4，再闭合S1、S3，L1、L2和L3都在发光

C．若先闭合S1、S3，再闭合S2则L2被短路

D．只闭合S2、S4时，L2、L3串联且发光，L1开路

【解答】解：A、只闭合S1、S3时，L1、L2串联接入电路，L1、L2发光；L3没有接入电路，不发光；故A正确；

B、若闭合S2、S4，再闭合S1、S3，L1、L3并联接入电路，L2短路，所以L1、L3发光，L2不发光；故B错误；

C、若闭合S1、S3，再闭合S2则L2被短路，只有S3发光；故C正确；

D、只闭合S2、S4时，L2、L3串联接入电路且发光，故D正确。

故选：B。

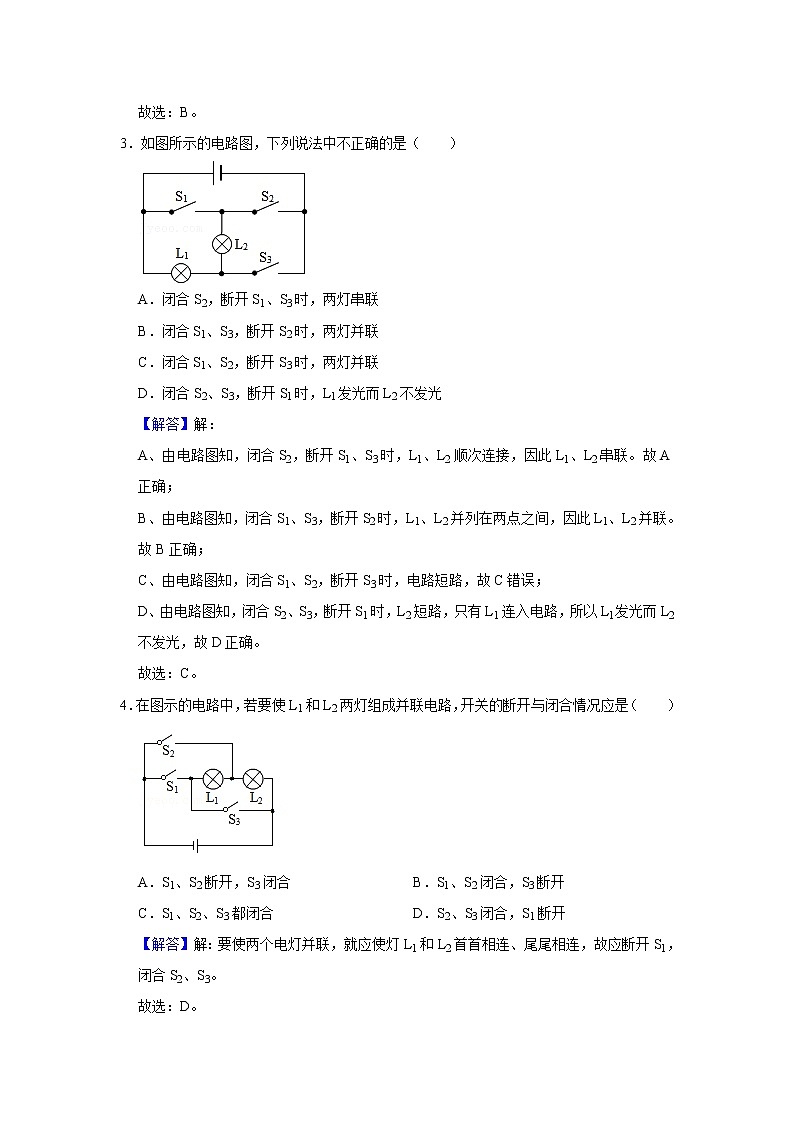

3．如图所示的电路图，下列说法中不正确的是（　　）

A．闭合S2，断开S1、S3时，两灯串联

B．闭合S1、S3，断开S2时，两灯并联

C．闭合S1、S2，断开S3时，两灯并联

D．闭合S2、S3，断开S1时，Ll发光而L2不发光

【解答】解：

A、由电路图知，闭合S2，断开S1、S3时，L1、L2顺次连接，因此L1、L2串联。故A正确；

B、由电路图知，闭合S1、S3，断开S2时，L1、L2并列在两点之间，因此L1、L2并联。故B正确；

C、由电路图知，闭合S1、S2，断开S3时，电路短路，故C错误；

D、由电路图知，闭合S2、S3，断开S1时，L2短路，只有L1连入电路，所以Ll发光而L2不发光，故D正确。

故选：C。

4．在图示的电路中，若要使L1和L2两灯组成并联电路，开关的断开与闭合情况应是（　　）

A．S1、S2断开，S3闭合 B．S1、S2闭合，S3断开

C．S1、S2、S3都闭合 D．S2、S3闭合，S1断开

【解答】解：要使两个电灯并联，就应使灯L1和L2首首相连、尾尾相连，故应断开S1，闭合S2、S3。

故选：D。

5．如图，下列说法错误的是（　　）

A．只闭合S1时，只有灯L3亮

B．只闭合S2时，灯L1和L3串联

C．只闭合S1和S3时，灯L2和L3并联

D．开关全都闭合时，灯L1、L2和L3并联

【解答】解：

A、当只闭合开关S1时，电路为L3的基本电路，因此只有灯L3发光，故A正确；

B、当只闭合开关S2时，灯L1和L3串联连接，因此灯L1和L3都发光，故B正确；

C、只闭合S1和S3时，灯L2和L3并联连接，故C正确；

D、开关全都闭合时，L1被短路，灯L2和L3并联连接，故D错误；

故选：D。

6．关于如图电路的判断，正确的是（　　）

A．只闭合开关S1时，灯泡L1、L3并联

B．只闭合开关S2时，灯泡L2、L3并联

C．只闭合开关S2、S3时，灯泡L2、L3串联

D．闭合所有开关时，灯泡L1、L2并联，L3短路

【解答】解：

A、由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3→S1→L1后回到电源负极，所以灯泡L1、L3串联，故A错误；

B、由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3→S2→L2后回到电源负极，所以灯泡L2、L3串联，故B错误；

C、由图知，只闭合开关S2、S3时，L3被短路，电流从电源正极流出后通过L2后回到电源负极，电路是L2的简单电路，故C错误；

D、由图知，闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1、L2并联，故D正确。

故选：D。

7．如图，关于电路的连接以下说法不正确的是（　　）

A．三个开关都闭合时，灯L2、L3并联

B．只闭合开关S2时，灯L1与L2串联

C．只闭合开关S3时，灯L2与L3串联

D．只闭合开关S1时，只有灯L1连入电路

【解答】解：A、三个开关都闭合时，灯L2被短路，是灯L1和L3的并联电路，故A错误。

B、只闭合开关S2时，电流从正极出发，经L2、S2、L1回到电源的负极，故灯L1与L2串联，故B正确；

C、只闭合开关S3时，电流从正极出发，经L2、L3、S3回到电源的负极，故灯L2与L3串联，故C正确；

D、只闭合开关S1时，是灯L1的简单电路，其它的灯和开关中均没有电流通过，故D正确；

故选：A。

8．关于图中的实物连接图，下列说法正确的是（　　）

A．L1和L2是串联 B．L2和L3是串联

C．L1、L2、L3是串联 D．L1、L2、L3是并联

【解答】解：从电源正极出发，电流经过开关后出现分路，分别流经三个灯泡，最后汇合与一点，然后回到电源负极，所以三盏灯泡是并联的；

故选：D。

9．分析如图所示的实物连接电路，下列说法中正确的是（　　）

A．L1、L2是串联 B．L1、L2、L3是并联

C．L1、L2、L3是串联 D．L1、L3是串联

【解答】解：由电路图可知，经过开关后，在L3左端电流分成三部分，分别流过三个灯泡，然后汇合后全部流入电源负极，电流在电路中有三条路径，因此三个灯泡是并联的；

故选：B。

10．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是（　　）

A．只闭合S1，R1、R2并联

B．只闭合S2，L、R1串联

C．只闭合S2，会形成电源短路

D．只闭合S1，只有R2接入电路

【解答】解：

AD、由图知，只闭合S1，只有R2连入电路中，故A错误，D正确；

BC、由图知，只闭合S2，只有L接入电路中，故BC错误；

故选：D。

11．如图所示，下列说法正确的是（　　）

A．L1、L2是串联的 B．电键S只控制L3

C．L1、L3是串联的 D．三灯并联，S是总开关

【解答】解：由实物图可知，电流从电源正极流出经过开关后分别流过三个灯泡，然后三路汇合流入电源负极，即电流在电路中有三条路径，因此三个灯泡是并联的。

故选：D。

12．下列关于如图所示电路的说法正确的是（　　）

A．L1和L2是串联的 B．只有L2和L3是并联的

C．L1、L2、L3是并联的 D．以上说法都不对

【解答】解：由实物图可知，开关闭合时，三盏灯泡首首相连、尾尾相连，故L1、L2、L3并联。

故选：C。

13．如图电路中，闭合开关后两灯并联且都能发光的是（　　）

A．

B．

C．

D．

【解答】解：A、由电路图可知，两灯泡串联，开关闭合后，两灯都亮；故A错误；

B、由图可知，电流从电源的正极出来，先经过开关S1；然后分成两条路径，一条经过灯泡L1回到电源的负极，另一条经过S2、L2后回到电源的负极，故两灯泡并联，闭合开关后，两盏灯都发光，故B正确；

C、由图可知，电流从电源的正极出来，然后分成两条路径，一条经过开关S1、灯泡L1回到电源的负极，另一条路径中，灯泡没有接入电路，故C错误；

D、由电路图可知，当开关闭合后，形成电源短路，因此灯泡均不发光，故D错误。

故选：B。

14．如图所示的电路中，开关闭合后，三灯并联的电路是（　　）

A．

B．

C．

D．

【解答】解：A、该电路有一条电流的路径，所以是串联电路，故A错误；

B、该电路有两条电流的路径，是并联电路，但不是三灯并联，故B错误；

C、该电路有两条电流的路径，是并联电路，但不是三灯并联，故C错误；

D、该电路有三条电流的路径，所以是三灯并联，故D正确；

故选：D。

15．如图中的实物连接电路，下列说法中正确的是（　　）

A．L1、L2两盏灯并联

B．L1、L3两盏灯并联

C．L1、L2、L3是三盏灯并联

D．电路是短路，会烧坏电源

【解答】解：由电路图可知，电流从正极出发，经过开关后分成三条支路，分别流过三个灯泡，然后全部流入电源负极，电流在电路中有三条路径，因此三个灯泡是并联。

故选：C。

二．填空题（共6小题）

16．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯　L1、L2　发光，它们的连接方式是　并联　；当开关S1闭合，S2、S3、S4断开时，灯　L1、L2　发光，它们的连接方式是　串　联；当开关S2、S3、S4闭合，S1断开时，灯　L1、L2、L3　发光，它们的连接方式是　并　联。当同时闭合开关S1、S3时，灯　都不　发光，会出现　短路　现象。

【解答】解：

（1）由图知，当开关S1、S2断开，S3、S4闭合时，L1、L2并联连接，因此灯泡L1、L2发光；

（2）当开关S1闭合，S2、S3、S4断开时，L1、L2串联连接，因此灯泡L1、L2发光

（3）当开关S2、S3、S4闭合，S1断开时，L1、L2、L3并联连接，因此灯泡L1、L2、L3发光；

（4）当同时闭合开关S1、S3时，形成电源短路，灯泡都不会发光。

故答案为：L1、L2；并联；L1、L2；串；L1、L2、L3；并；都不；短路。

17．如图所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3　断开　；要使灯泡L1和灯泡L2组成并联电路，应将开关S1闭合，开关S2断开，开关S3　闭合　；如果将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是　L1　。如果闭合开关　S1、S2　、则会发生电源短路。

【解答】解：

（1）由电路图可知：要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3断开；

（2）当闭合S1、S3，断开S2时，L1、L2首首相连、尾尾相连，它们并联；

（3）S1断开，开关S2和开关S3都闭合，电路为L1的基本电路，因此发光的灯泡是L1。

（4）如果将开关S1、S2同时闭合时，导线直接将电源两端相连，电源可能被烧坏；

故答案为：断开；闭合；L1；S1、S2。

18．如图所示电路，

（1）当闭合S2、S3时，灯L1、L2组成　并　联电路；

（2）当只闭合S1时，灯L1、L2组成　串　联电路；

（3）当闭合S1、S2时，只有灯　L2　发光；

（4）当S1、S2、S3同时闭合时，为　短路　电路，灯L1、L2都不能发光。

【解答】解：由电路图可知：

（1）当闭合S2、S3时，电路有两条电流路径，灯L1、L2组成并联电路；

（2）当只闭合S1时，电路只有一条电流路径，灯L1、L2组成串联电路；

（3）当闭合S1、S2时，灯L1被短路，只有灯L2接入电路，只有灯L2发光；

（4）当S1、S2、S3同时闭合时，导线直接把电源两极连接起来，电路为短路电路，灯L1、L2都不能发光。

故答案为：（1）并；（2）串；（3）L2；（4）短路。

19．请你帮助小黄同学完成填空：如图所示电路，要使灯L1与灯L2 串联，则应该闭合开关　S1　；如果要使灯L1与灯L2并联，则应该闭合开关　S2和S3　；倘若将三只开关都闭合，电路发生　短路　。

【解答】解：（1）要使L1、L2串联，则电流只有一条路径：正极→L2→L1→S1→负极，因此需要闭合开关S1；

（2）要使L1、L2并联，则电流只有两条路径：正极→S2→L1→S3→负极，正极→L2→S3→负极，因此需要闭合开关S2和S3；

（3）当开关S1、S2、S3全部闭合时，电源的两极直接用导线连接起来了，造成电源短路，损坏电源。

故答案为：S1；S2和S3；短路。

20．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2、断开，则灯L1、L2　串　联。如果将开关S1、S2闭合，S3断开，则灯L1、L1　并　联。同时闭合开关　S1、S2、S3　是不允许的，因为这样可能会烧坏电源。

【解答】解：当开关S3闭合，S1、S2断开时，电流从电源正极流来，依次流过L1、开关S3、L2回到负极，所以灯L1、L2串联；

当开关S1、S2闭合，S3断开时，电流从电源正极开关分支，一支经过S1、L2，另一支经过L1、S2；然后两支汇合共同回到负极，所以灯L1、L2并联。

当同时闭合S1、S2、S3时，形成了电源短路，这种电路时不允许的。

故答案为：串；并；S1、S2、S3。

21．如图所示，在电路中要使电灯L1和L2串联，应只闭合开关　S2　；要使电灯L1和L2并联，应只闭合开关　S1和S3　；同时闭合开关　S2和S3　会导致电源的损坏。

【解答】解：只闭合开关S2，断开S1 和 S3，这样电流从电源正极出发经开关S2、灯泡L1、L2回负极，电流只有一条途径，故电灯L1和L2串联，

要使电灯L1和L2并联，那么电流从电源正极出发后，分别经过灯泡L1、L2，然后汇合一点后回到电源的负极，所以闭合开关S1、S3；

如果电路同时将开关S2、S3闭合，电流会不经过灯泡直接流回电源的负极，形成对电源短路，导致电源的损坏。

故答案为：S2；S1和S3；S2和S3。
