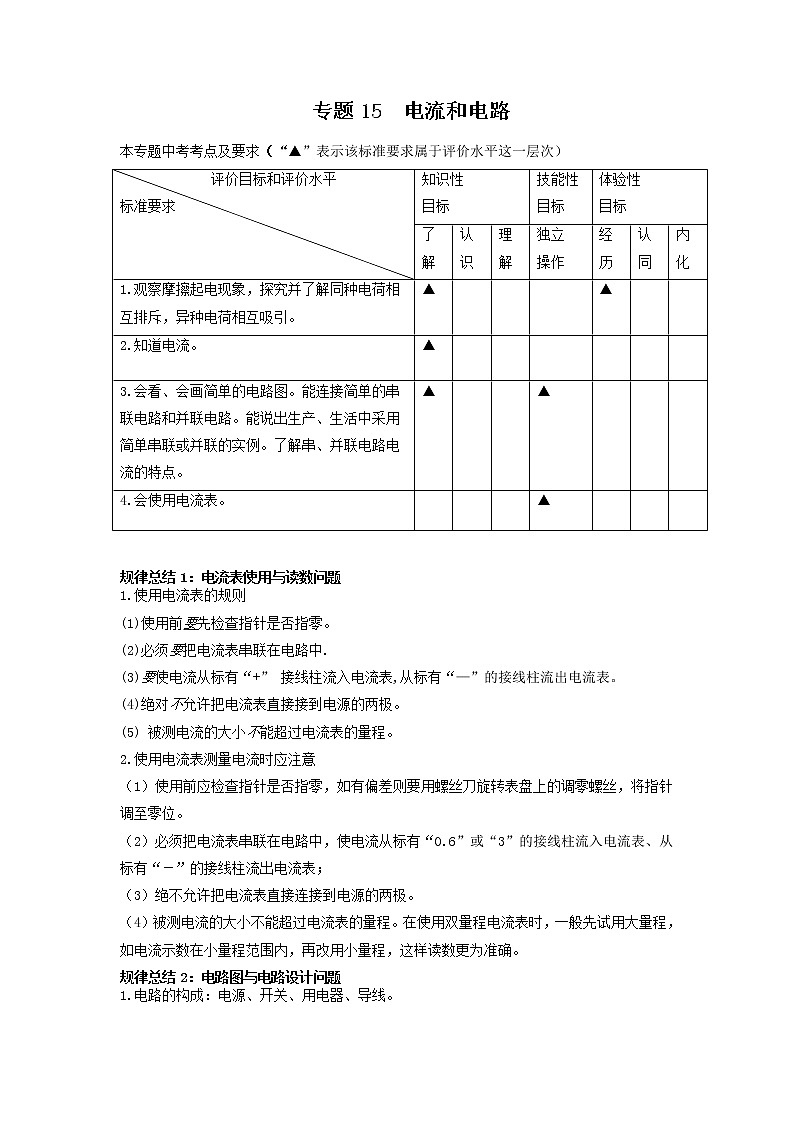

专题15 电流和电路

本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）
评价目标和评价水平
标准要求

知识性
目标
技能性
目标
体验性
目标
了
解
认
识
理
解
独立
操作
经
历
认
同
内
化
1.观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。
▲



▲


2.知道电流。
▲






3.会看、会画简单的电路图。能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。了解串、并联电路电流的特点。
▲


▲



4.会使用电流表。



▲





规律总结1：电流表使用与读数问题
1.使用电流表的规则
(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
2.使用电流表测量电流时应注意
（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针
调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从
标有“－”的接线柱流出电流表；
（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。在使用双量程电流表时，一般先试用大量程，
如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
规律总结2：电路图与电路设计问题
1.电路的构成：电源、开关、用电器、导线。

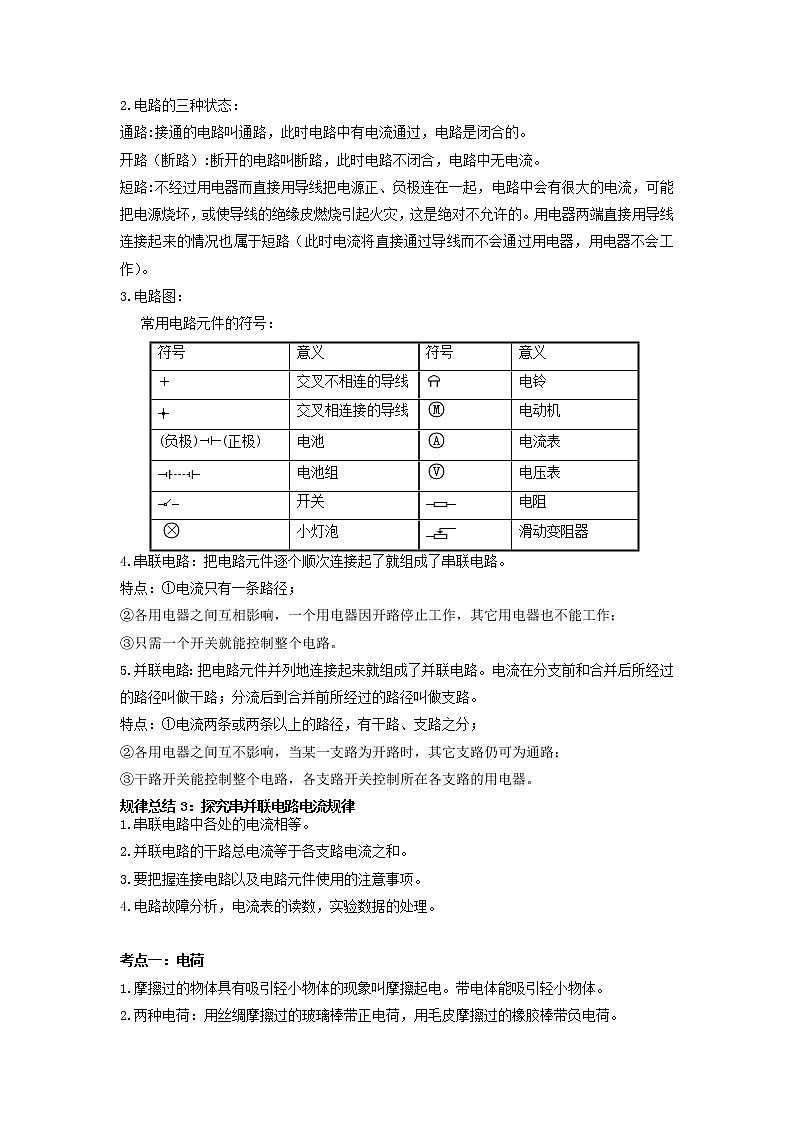

2.电路的三种状态：
通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。
开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。
短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。
3.电路图：
常用电路元件的符号：
符号
意义
符号
意义
＋
交叉不相连的导线

电铃

交叉相连接的导线

电动机
(负极)(正极)
电池

电流表

电池组

电压表

开关

电阻

小灯泡

滑动变阻器
4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；
②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；
③只需一个开关就能控制整个电路。
5.并联电路：把电路元件并列地连接起来就组成了并联电路。电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
规律总结3：探究串并联电路电流规律
1.串联电路中各处的电流相等。
2.并联电路的干路总电流等于各支路电流之和。
3.要把握连接电路以及电路元件使用的注意事项。
4.电路故障分析，电流表的读数，实验数据的处理。

考点一：电荷

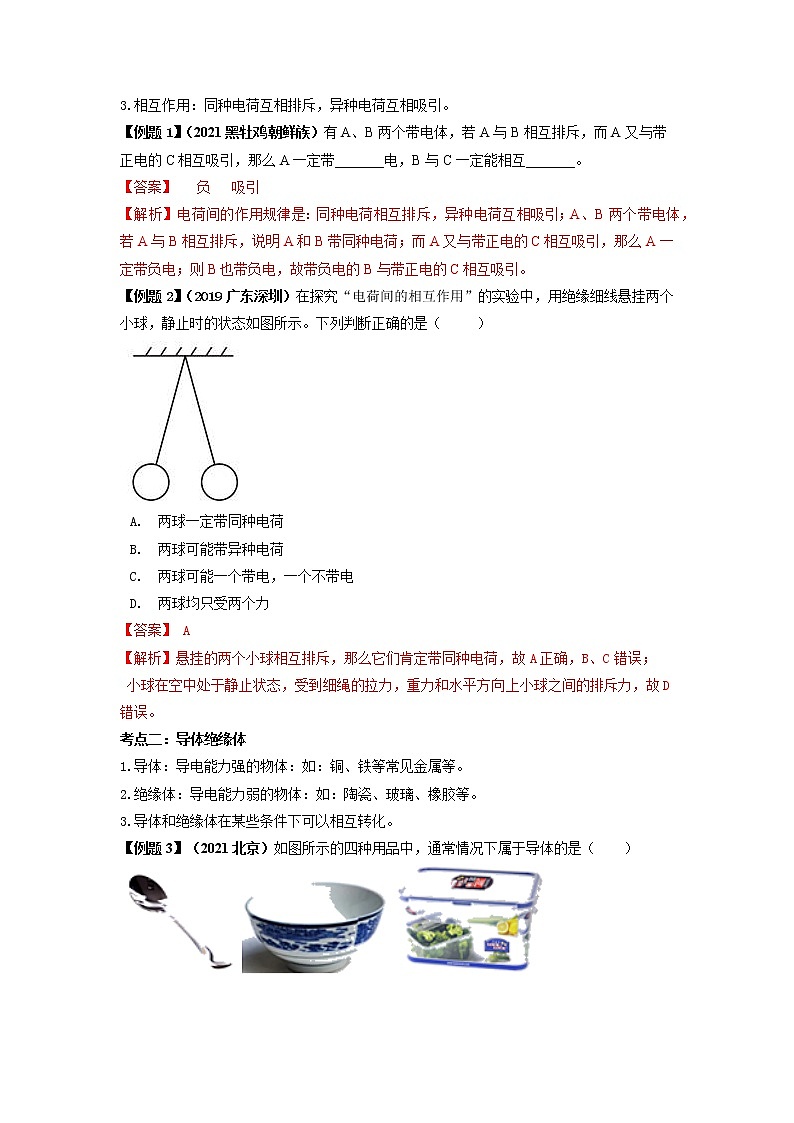

1.摩擦过的物体具有吸引轻小物体的现象叫摩擦起电。带电体能吸引轻小物体。
2.两种电荷：用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。

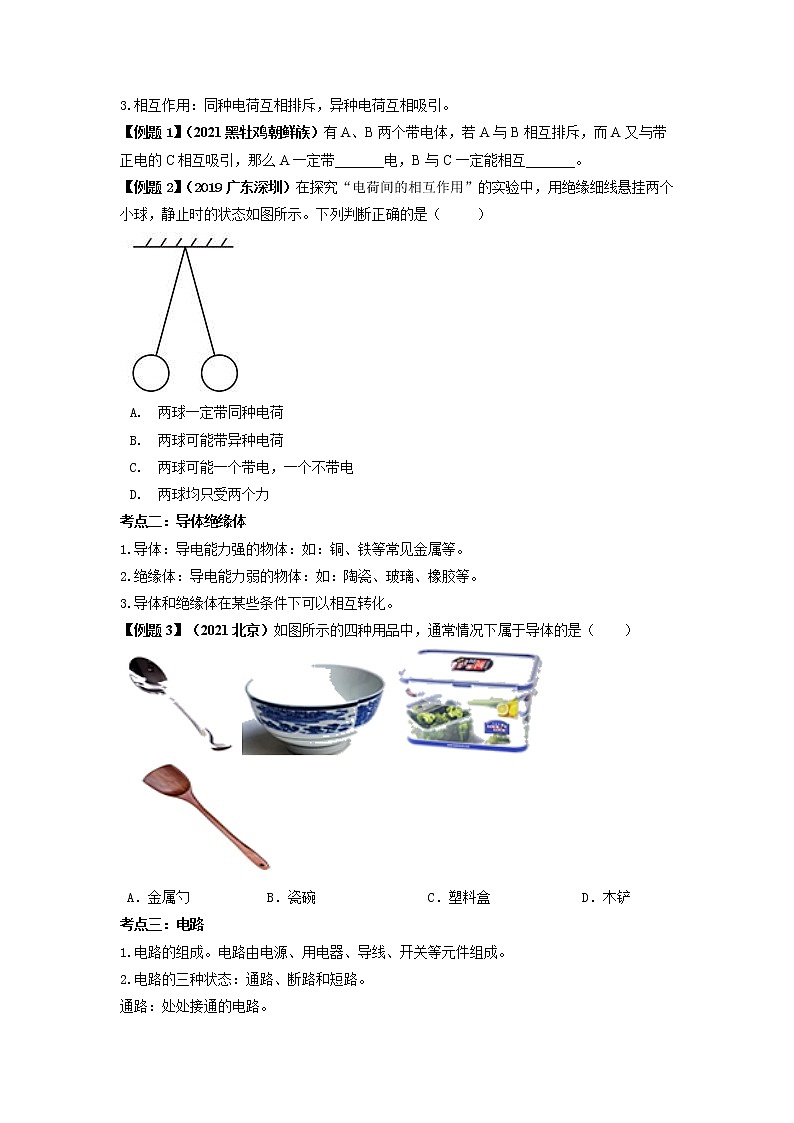

3.相互作用：同种电荷互相排斥，异种电荷互相吸引。
【例题1】（2021黑牡鸡朝鲜族）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
【答案】 负 吸引
【解析】电荷间的作用规律是：同种电荷相互排斥，异种电荷互相吸引；A、B两个带电体，若A与B相互排斥，说明A和B带同种电荷；而A又与带正电的C相互吸引，那么A一定带负电；则B也带负电，故带负电的B与带正电的C相互吸引。
【例题2】（2019广东深圳）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（   ）

A. 两球一定带同种电荷
B. 两球可能带异种电荷
C. 两球可能一个带电，一个不带电
D. 两球均只受两个力
【答案】 A
【解析】悬挂的两个小球相互排斥，那么它们肯定带同种电荷，故A正确，B、C错误；
小球在空中处于静止状态，受到细绳的拉力，重力和水平方向上小球之间的排斥力，故D错误。
考点二：导体绝缘体
1.导体：导电能力强的物体：如：铜、铁等常见金属等。
2.绝缘体：导电能力弱的物体：如：陶瓷、玻璃、橡胶等。
3.导体和绝缘体在某些条件下可以相互转化。
【例题3】（2021北京）如图所示的四种用品中，通常情况下属于导体的是（　　）

A．金属勺 B．瓷碗 C．塑料盒 D．木铲
【答案】A
【解析】从定义上看，善于导电的物体叫导体，不善于导电的物体叫绝缘体。
在通常情况下瓷碗、塑料盒、木铲都不善于导电，是绝缘体，金属勺是由金属材料制成的，属于是导体。
【点评】了解生活中常见的物体哪些是导体，哪些是绝缘体，有一定的现实意义。
考点三：电路
1.电路的组成。电路由电源、用电器、导线、开关等元件组成。
2.电路的三种状态：通路、断路和短路。
通路：处处接通的电路。
断路：断开的电路。
短路：①电源短路：将导线直接连接在电源两端的电路。
②用电器短路：将导线直接连接在用电器两端的电路。
3. 串联、并联电路
电路名称
串 联 电 路
并 联 电 路
电路图




元件连接
首尾连接
用电器两端并列连接
电流路径
一条电流路径（无分支）
有两条或两条以上电流路径（无分支）
用电器工作情况
同时工作相互影响
可单独工作，互不影响
开关控制作用
开关控制整个电路，其控制作用于位置无关。
干路开关控制整个电路，支路开关控制其所在支路。
【例题4】（2021长春）小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（　　）
A. B. C. D.
【答案】A
【解析】A．灯泡和电动机并联，只闭合开关S1，警示灯L发光，只闭合开关S2，电动机工作，故A符合题意；
B．灯泡和电动机串联，两个开关都闭合时，灯泡发光，电动机工作，故B不符合题意；
CD．只闭合开关S1，灯泡发光，电动机工作，只闭合开关S2，两个用电器都不工作，故CD不符合题意。
【例题5】（2021广西贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。

【答案】如图所示。
；
【解析】每个开关控制对应的灯，亮灯并联，再与电铃串联，这样无论哪个病人闭合开关，或者同时闭合开关都能达到让护士知道需要。
考点四：电流
1.形成：电荷的定向移动形成电流。
2.方向：把正电荷定向移动的方向规定为电流的方向
3.单位及换算：1μA=A, 1A=mA.
4.电流表
（1）认识：一般是双量程，分别是0～3A , 0～0.6A 。
（2）使用。遵循“两个必须”，“两个不能”，“三先三后”原则
两个必须：①必须将电流表串联接入被测电路中。②必须使电流表的“+”接线柱流入，从“-”接线柱流出。
两个不能：①所测电流不能超过电流表的量程。②不能将电流表直接接在电源的两极上。
先调零后使用。
三先三后：先调零后使用。先画图后连接。先认清分度值后读数。
5.串联、并联电路电流规律
（1）串联电路中各处电流相等，即I=I1=I2=……=In；
（2）并联电路中，干路电流等于各支路电流之和，即I=I1+I2+……+In。
【例题6】（2020四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上　　 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从　 　（选填“大地到油罐”或“油罐到大地”）。
【答案】正；大地到油罐。
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
考点五：半导体与超导体
1.半导体定义：导体能力介于导体和绝缘体之间，而且电阻随温度的升高而减小的材料。
2.超导体定义：在足够低的温度和足够弱的磁场下，其电阻率为零的物质。
【例题7】（2021青海）随着科学技术的发展，像超导纳米等新型材料逐渐走进人们的生活，为了更好地服务于我们，有必要了解它们的属性。下列对铜、铁、铝、陶瓷、橡胶、塑料、盐水、玻璃、木棒等材料分类合理的是（　　）
A. 属于导体的材料是：铜、铁、铝、盐水
B. 导热性较好的材料是：铜、铁、铝、木棒
C. 容易被磁化的材料是：铜、铁、铝、橡胶
D. 属于晶体的材料是：铜铁、铝、玻璃
【答案】A
【解析】A．上述材料中，导体是容易导电的物体，属于导体的是：铜、铁、铝、盐水，其他材料不容易导电，是绝缘体，故A符合题意；
B．金属导热性较好有：铜、铁、铝，木棒导热性差，故B不符合题意；
C．磁性材料能被磁化，容易被磁化的材料是：铁，其他材料不能被磁化，故C不符合题意；
D．属于晶体的材料是：铜铁、铝，玻璃属于非晶体，故D不符合题意。



《电流和电路》单元综合素养精准达标模拟检测试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本大题有12个小题，每小题3分，共36分）
1.（2021长春）气凝胶是当今世界上密度最小的固体。这种新材料具有隔热、绝缘能力强、坚固耐用等特点。这种材料不适合制作（　　）
A. 用电器绝缘外壳 B. 导线 C. 冰箱隔热材料 D. 墙体保温板
【答案】B
【解析】A．这种新材料具有绝缘能力强的特点，可以用作用电器绝缘外壳，故A不符合题意；
B．这种新材料具有绝缘能力强的特点，电阻大，不适合做导线，故B符合题意；
C．这种新材料具有隔热， 可以用作冰箱隔热材料，故C不符合题意；
D．这种新材料具有隔热、坚固耐用的特点，可以用作墙体保温板，故D不符合题意。
2.（2021贵州黔东南州）有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）

A. 乙球可能带负电，丙球一定带正电
B. 乙球一定不带电，两球可能带负电
C. 乙球一定带负电，丙球可能带正电
D. 乙球可能不带电，丙球一定带负电
【答案】A
【解析】根据电荷的相互作用：同种电荷相互排斥，异种电荷相互吸引，甲球带正电，由图可知，与丙球在相互排斥，则丙球一定带正电；甲球与乙球相互吸引，又由带电体具有吸引轻小物质的性质，则乙球可能带负电或不带电，故BCD错误，A正确。
3.（2021贵州黔东南州）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　　）
A. B. C. D.
【答案】D
【解析】要求红、绿、黄灯可独立发光，即它们互相不影响，它们应该并联。
A．从图中可以看到，三个灯首尾相连，它们是串联，故A不符合题意；
B．从图中可以看到，三个开关都闭合后，绿灯和黄灯两端分别连在一起，绿灯和黄灯并联，然后再和红灯串联，不是仅仅并联一种情况，故B不符合题意；
C．从图中可以看到，三个开关都闭合后，红灯和绿灯两端分别连在一起，红灯和绿灯是并联，然后再和黄灯串联，不是仅仅并联一种情况，故C不符合题意；
D．从图中可以看到，四个开关都闭合后，三个灯两端分别连在一起，它们是并联，故D符合题意。
4.（2021青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）

A. 小灯泡L1断路 B. 小灯泡L2断路
C. 开关S断路 D. 小灯泡L2短路
【答案】C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
5．（2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（　　）
A．B． C．D．
【答案】D
【解析】由题意可知，当只闭合S2时台灯不发光，当闭合S1时指示灯发光，再闭合S2时台灯发光，如果指示灯损坏，S1和S2都闭合时台灯也能发光，说明指示灯和台灯可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，据此分析选项得出答案。
A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；
C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；
D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
6. （2021江苏南京）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（　　）

A. 电源没电 B. 开关断路
C. 灯泡断路 D. 灯泡短路
【答案】B
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
7. （2021哈尔滨）如图所示，从电热水壶的结构和使用方法来看，下列说法中不正确的是（　　）
A. 用两脚插头替代损坏的三脚插头，不符合安全用电要求
B. 壶把上的胶木应具有良好的导热性、导电性
C. 壶身和壶嘴构成连通器
D. 当水烧开时蜂鸣器报警是利用声音传递信息
【答案】B
【解析】A．三脚插头可以使用电器的金属外壳与大地相连，在外壳带电时防止发生触电事故，所以，用两脚插头替代损坏的三脚插头，不符合安全用电要求，故A正确，A不符合题意；
B．壶把上的胶木应具有良好的隔热性，防止烫伤，但是要具有良好的绝缘性，防止发生触电事故，故B错误，B符合题意；
C．壶身和壶嘴上端开口，底部连通，构成连通器，故C正确，C不符合题意；
D．当水烧开时蜂鸣器报警是利用声音传递信息，获得水已经烧开这一信息，故D正确，D不符合题意。
8.（2020天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（　　）

A. 只闭合S1 B. 只闭合S2 C. S1､S2都闭合 D. S1､S2都断开
【答案】A
【解析】由电路图知，若只让电动机工作，则需闭合开关，断开开关。
9．（2020湖南衡阳）用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）

A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C
【解析】A.验电器是利用同种电荷相互排斥的原理，故A错误；
B.C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C.丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D.丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。
10.（2022大连模拟题）电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（ ）
A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏
B．当把电流表直接接在电源两极上时，可以测量电源的短路电流
C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量
D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量
【答案】D
【解析】小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；用3A量程试测时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5 A，因此不能选择0.6 A的量程进行测量，故C选项错误；用3A量程试测时，指针只偏转很小角度，说明电流很小，应该用0.6 A的量程进行测量，使读数更精确，故D选项正确．
11．（2022•泰安模拟）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（　　）

A．灯 L1短路 B． 灯 L2短路
C．灯 L1断路 D． 开关 S 接触不良
【答案】C
【解析】要解答本题需掌握：并联电路中的两用电器互不影响。
由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。
当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。
12．（2022•山东济南模拟）小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光。下列设计的电路图中符合要求的是（　　）


【答案】C
【解析】解决此题的最好办法是结合表格中的开关闭合和灯泡亮度情况，在选项中的电路图检验，如果一致则选项中的电路图符合题意，否则不符合。
A.当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意；
B.当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；
C.当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意；
D.当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意。
二、填空题（每空1分，共21分）
1．（2020齐齐哈尔）在干燥的天气里，用塑料梳子梳头发时，头发会随梳子飘起来，这是因为梳子和头发摩擦时，分别带上　 　电荷，互相　 　。
【答案】异种；吸引。
【解析】头发和梳子摩擦，头发和梳子带异种电荷，根据异种电荷互相吸引，所以头发会随着梳子飘起来。
2.（2020河南）用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箱片由于带同种电荷互相______而张开。

【答案】 (1) 负 (2) 排斥
【解析】自然界中存在两种电荷：与毛皮摩擦过橡胶棒由于得到电子带负电，与丝绸摩擦过的玻璃棒由于失去电子带正电；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理就是利用同种电荷相互排斥。
3.（2021青海）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，则小球带____________电荷。
【答案】 电子的转移 负
【解析】自然界中的总电荷数是守恒的，不会凭空产生也不会凭空消失。当两个物体发生摩擦时，由于不同物体对电子的束缚能力不同，电子会发生转移，得到电子的物体带负电，失去电子的物体带正电。
与毛皮摩擦过的橡胶棒带负电，当小球靠近时被排斥，说明小球也带负电。
4．（2022齐齐哈尔模拟题）将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被　　，这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为　　能和内能．
【答案】吸引；电．
【解析】（1）两个不同的物体相互摩擦时，使电荷转移从而使物体带电，带电体可以吸引轻小物体．（2）在摩擦起电过程中，机械能转化为电能和内能．
塑料梳子与化纤衣服摩擦后，使梳子带电，可以吸引轻小的小纸片，这是摩擦起电现象．在摩擦起电过程是电子的转移过程，把机械能转化为电能和内能．
5.（2019广东）如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是 （选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发 而使头发竖起来。请你鞋出一个绝缘体的名称 。

【答案】导体， 带同种电荷互相排斥，干木棒。
【解析】人体是导体，能够导电。同种电荷互相排斥，异种电荷互相吸引。塑料、干木棒等是绝缘体。
6.（2022海南模拟）图中电流表的分度值是 A，示数是 A。

【答案】0.02，0.24。
【解析】电流表量程为0——0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A,10等分，每个小刻度就是分度值为0.02A。
指针指示的示数为0.2A+0.04A=0.24A
7.电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。

【答案】灯泡的灯丝断了。检修加固。
【解析】灯泡灯丝断了，即使能接上，也用不了多长时间，所以还是买一个新的灯泡换上；
灯泡、开关处接线松动，需要加固维修。
8.（2020湖北黄冈）如图所示为某科技馆里“有趣的静电小球”装置。在底面为浅凹面的圆盘中心有一半球体金属电极M，圆盘边缘为圆环形电极N。断电时，不带电的小球静止在M周围，通电时M、N分别带上正、负电荷。此时，小球因与M接触而带上_____电，由于M的排斥力和N的_____，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于_____的转移而带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心。若干个小球如此往复运动，使形成了有趣的静电现象。

【答案】 正 吸引力 电子
【解析】通电时M带正电荷，此时不带电的小球因与M接触而带上同种电荷，即正电。
通电时N带负电荷，根据同种电荷相斥、异种电荷相吸，由于M的排斥力和N的吸引力，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于电子的转移，原先的正电荷被中和后再带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心。
9．（2020四川遂宁）生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上　　 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从　 　（选填“大地到油罐”或“油罐到大地”）。
【答案】正；大地到油罐。
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发生放电现象。
10．（2019北京）如图所示，电流表的读数为　 　A。

【答案】0.5。
【解析】电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。
三、作图题（每小题3分，共9分）
1.（2022武汉模拟题）请根据图中所示的实物图，画出对应的电路图．

【答案】如图所示：

【解析】本题考查了根据实物图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键．对于给出电路图，连接实物图也要熟练掌握。
根据实物图图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量L2支路电流．从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极。
2．（2022菏泽模拟题）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接。

【答案】设计电路如下：

【解析】由题意可知，居民楼的楼道里灯泡亮的条件是：（1）必须是晚上，白天不亮；（2）必须有人经过，没人不亮；所以光控开关和声控开关不能独立工作，即串联。
晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。
3．（2022•青岛模拟）设计一个病床呼叫电路。要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。请在图中连线，形成符合要求的完整电路图。

【答案】如图所示：

【解析】两个指示灯并联连接，开关控制对应病床的指示灯，两开关都能控制电铃。由此分析电路连接并画出电路。
由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上.
四、实验题（本大题有3各小题，共18分）
1.（4分）（2018江西）如图所示带正电荷的两个轻小物体靠近时相互排斥，说明同种电荷之间有斥力的作用。如果你是物理学家你由此现象能提出什么样的问题继续探究?

【答案】斥力的大小是否与带电荷的多少有关？
【解析】注意提出可探究的问题时，问题应切合现象的实际，具有可探究性，即提到的变量应尽量清楚，以便进行设计实验探究，忌问题宽泛，变量不明。
根据题意，提出可探究的问题：
斥力的大小是否与带电荷的多少有关？
斥力的大小是否与连线的长度有关？
斥力的大小是否与两物体张开的角度有关等。
2.（6分）（2019海南）在“连接串联电路”实验中，实验电路如阁所示。

（1）在连接电路时，幵关应该处于　　状态。
（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是　 　。（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象。这样操作的目的是探究　 　。
【答案】（1）断开；（2）L2与灯座接触不良；（3）串联电路中开关的作用。
【解析】（1）为了保护电路，在连接电路时，幵关应该处于断开状态；
（2）闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或短路或接触不良；
当用手按一下灯泡L1，L1、L2仍然都不亮，说明故障可能没有在L1；按一下灯泡L2，两灯都亮，则故障在L2；松开手两灯又不亮，说明故障可能是L2与灯座接触不良；
（3）串联电路的特点：各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，控制作用不变。
闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象。这样操作的目的是探究串联电路中开关的作用。
3.（8分）（2022宁波模拟）在探究并联电路电流规律的实验中。

（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行　　，以正确选择电流表或电流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整。
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。则电路故障可能是　　。
（4）排除故障，进行实验，小方记录了如下数据。
实验次数
L1电流I1/A
L2电流I2/A
干路电流I/A
1
0.1
0.1
0.2
2
0.3
0.3
0.6
3
0.4
0.4
0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以　 　，再进行实验。
【答案】（1）试触；（2）如图；（3）电流表A短路；（4）更换不同规格的灯泡。
【解析】（1）不能估测被测电流情况下，可先用大量程进行试触；
（2）电流从电流表的正接线柱流入，从负接线柱流出，如图：
；
（3）闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路；
（4）为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。
五、综合应用题（16分）
1．（8分）（2022天津模拟题）如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，求：

（1）通过L1和L2的电流分别是多大？
（2）电流表A3的读数是多少？
【答案】见解析。
【解析】（1）I1=IA1=0.18A
I2=IA2-IA1=0.32A-0.18A=0.14A
（2）IA3=IA2+I3=0.32A+0.15A=0.47A
2.（8分）（2022山西模拟）阅读短文，回答问题。
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上的运动，目前触摸屏大多采用电容式触摸屏。
电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导电性且透明的薄膜材料。当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上。通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹。如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了。
（1）电容式触摸屏夹层中的薄膜材料是　　（选填“导体”或“绝缘体”）。通过触摸屏周边分布的电极检测　　的变化，可感知手指的运动轨迹。
（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是　　。要制作一副保暖触摸屏手套，你的方法是　 　。
【答案】（1）导体；电荷分布。
（2）无法形成有效电容；在保暖手套中植入金属导线。
【解析】善于导电的材料叫导体，不善于导电的材料是绝缘体。根据需要选择导体或绝缘体；
认真阅读材料，找到有价值信息，结合导体和绝缘体的特点进行解答。
（1）由“当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上。”知，薄膜材料能够导电，属于导体；
由“通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹。”知，通过触摸屏周边分布的电极检测电荷分布的变化，可感知手指的运动轨迹；
（2）由于保暖手套是绝缘的，手指虽然接触触摸屏，但绝缘手套把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了。要制作一副保暖触摸屏手套，可以在手套材料中植入金属导线，手套就变成导体了。
