初中数学冀教版八年级下册第二十二章 四边形综合与测试精品课堂检测

这是一份初中数学冀教版八年级下册第二十二章 四边形综合与测试精品课堂检测，共33页。试卷主要包含了如图，在正方形ABCD中，点E等内容，欢迎下载使用。

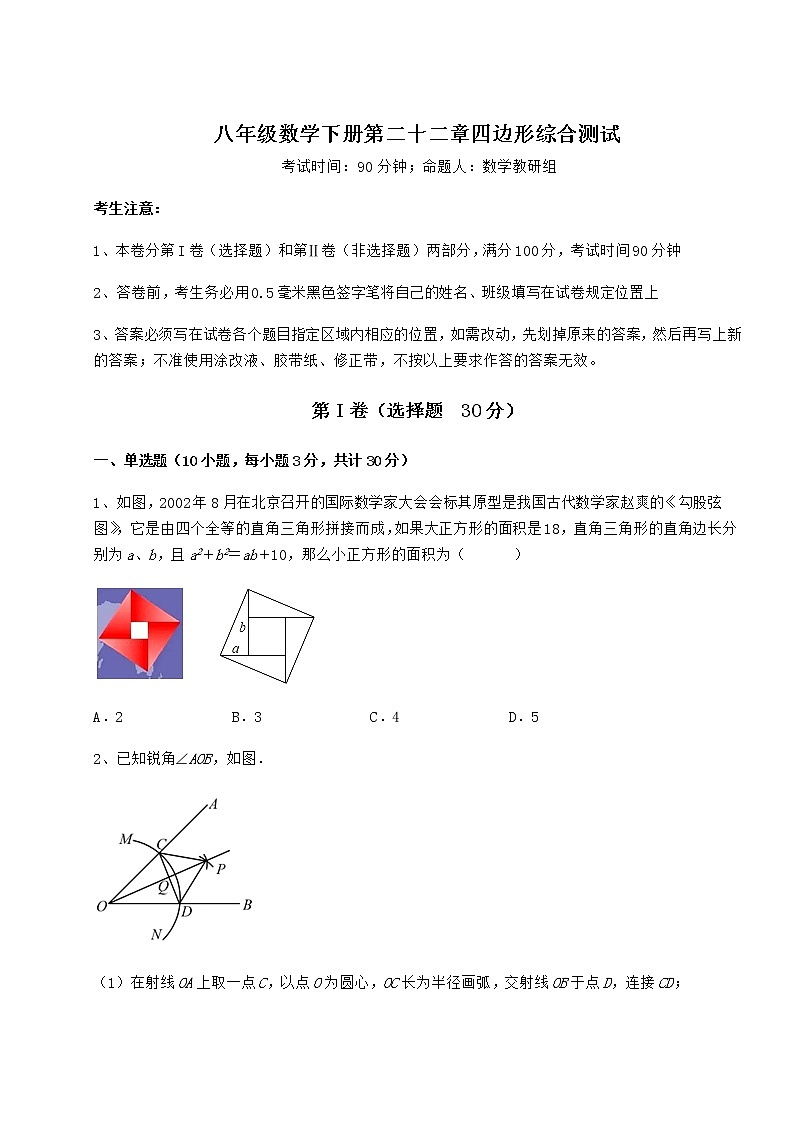

八年级数学下册第二十二章四边形综合测试
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图，2002年8月在北京召开的国际数学家大会会标其原型是我国古代数学家赵爽的《勾股弦图》，它是由四个全等的直角三角形拼接而成，如果大正方形的面积是18，直角三角形的直角边长分别为a、b，且a2＋b2＝ab＋10，那么小正方形的面积为（ ）

A．2 B．3 C．4 D．5

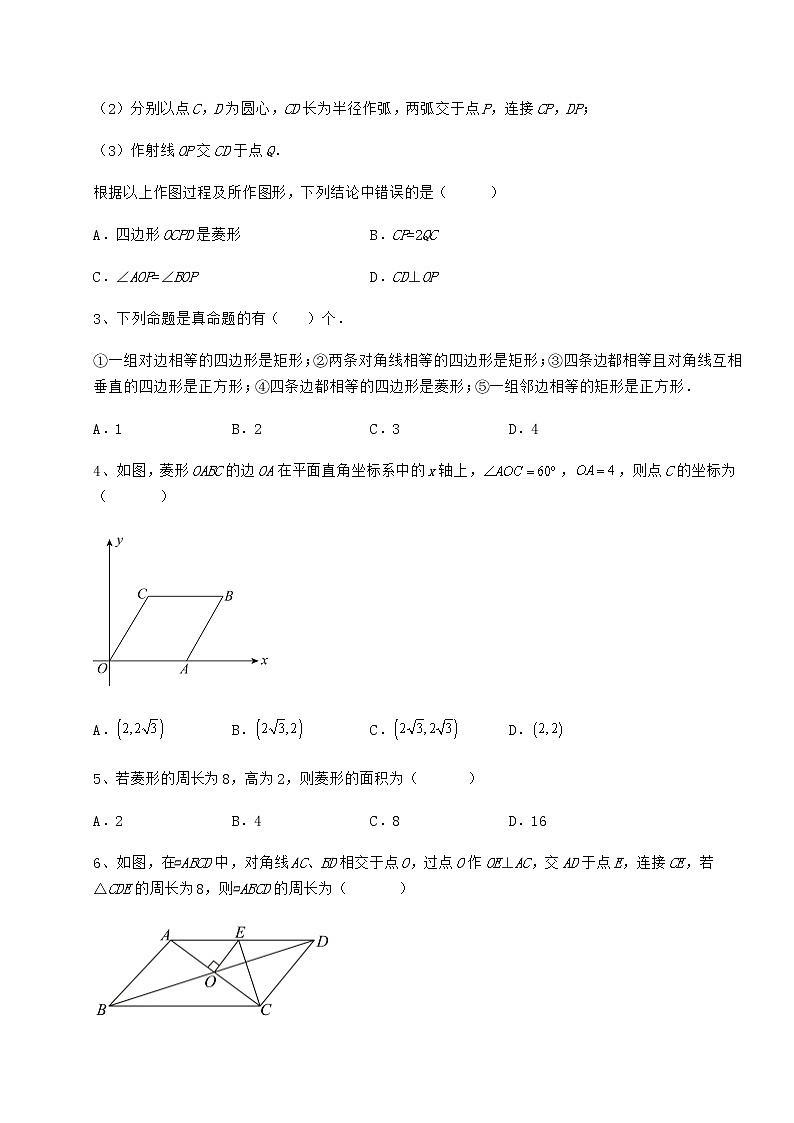

2、已知锐角∠AOB，如图．

（1）在射线OA上取一点C，以点O为圆心，OC长为半径画弧，交射线OB于点D，连接CD；
（2）分别以点C，D为圆心，CD长为半径作弧，两弧交于点P，连接CP，DP；
（3）作射线OP交CD于点Q．
根据以上作图过程及所作图形，下列结论中错误的是（　　　）
A．四边形OCPD是菱形 B．CP=2QC
C．∠AOP=∠BOP D．CD⊥OP
3、下列命题是真命题的有（　　）个．
①一组对边相等的四边形是矩形；②两条对角线相等的四边形是矩形；③四条边都相等且对角线互相垂直的四边形是正方形；④四条边都相等的四边形是菱形；⑤一组邻边相等的矩形是正方形．
A．1 B．2 C．3 D．4
4、如图，菱形OABC的边OA在平面直角坐标系中的x轴上，，，则点C的坐标为（ ）

A． B． C． D．
5、若菱形的周长为8，高为2，则菱形的面积为（ ）
A．2 B．4 C．8 D．16
6、如图，在▱ABCD中，对角线AC、BD相交于点O，过点O作OE⊥AC，交AD于点E，连接CE，若△CDE的周长为8，则▱ABCD的周长为（ ）

A．8 B．10 C．16 D．20
7、如图，在中，，于E，DE交AC于点F，M为AF的中点，连接DM，若，则的大小为（ ）．

A．112° B．108° C．104° D．98°
8、如图，在正方形ABCD中，点E、点F分别在AD、CD上，且AE＝DF，若四边形OEDF的面积是1，OA的长为1，则正方形的边长AB为（　　）

A．1 B．2 C． D．2
9、如图，在给定的正方形中，点从点出发，沿边方向向终点运动， 交于点，以，为邻边构造平行四边形，连接，则的度数的变化情况是（ ）

A．一直减小 B．一直减小后增大 C．一直不变 D．先增大后减小
10、下列关于的叙述，正确的是（ ）
A．若，则是矩形 B．若，则是正方形
C．若，则是菱形 D．若，则是正方形
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图，已知矩形ABCD中，AD＝3，AB＝5，E是边DC上一点，将ADE绕点A顺时针旋转得到，使得点D的对应点落在AE上，如果的延长线恰好经过点B，那么DE的长度等于_____．

2、如图，已知在△ABC中，D，E分别是AB，AC的中点，F，G分别是AD，AE的中点，且FG＝2 cm，则BC的长度是_______ cm．

3、一个多边形的内角和是外角和的2倍，则这个多边形的边数为_____．
4、如图，已知长方形ABCD中，AD=3cm，AB=9cm，将此长方形折叠，使点B与点D重合，折痕为EF，则△ADE的面积为_______cm2．

5、如图，在平面直角坐标系xOy中，菱形ABCD的顶点A，D分别在y轴的正半轴和负半轴上，顶点B在x轴的负半轴上，若OA＝3OD，S菱形ABCD＝16，则点C的坐标为______．

三、解答题（5小题，每小题10分，共计50分）
1、如图，在平行四边形中，、分别是边、上的点，且，，求证：四边形是矩形

2、若直线分别交轴、轴于A、C两点，点P是该直线上在第一象限内的一点，PB⊥轴，B为垂足，且S△ABC= 6

(1)求点B和P的坐标；
(2)点D是直线AP上一点，△ABD是直角三角形，求点D坐标；
(3)请问坐标平面是否存在点Q，使得以Q、C、P、B为顶点四边形是平行四边形，若存在请直接写出点Q的坐标；若不存在，请说明理由．
3、已知：线段m．
求作：矩形ABCD，使矩形宽AB＝m，对角线AC＝m．

4、如图，已知矩形ABCD（AB＜AD）．E是BC上的点，AE=AD．

(1)在线段CD上作一点F，连接EF，使得∠EFC＝∠BEA(请用直尺和圆规作图，保留作图痕迹)；
(2)在（1）作出的图形中，若AB＝4，AD＝5，求DF的值．
5、背景资料：在已知所在平面上求一点P，使它到三角形的三个顶点的距离之和最小.这个问题是法国数学家费马1640年前后向意大利物理学家托里拆利提出的，所求的点被人们称为“费马点”．如图1，当三个内角均小于120°时，费马点P在内部，当时，则取得最小值．

(1)如图2，等边内有一点P，若点P到顶点A、B、C的距离分别为3，4，5，求的度数，为了解决本题，我们可以将绕顶点A旋转到处，此时这样就可以利用旋转变换，将三条线段、、转化到一个三角形中，从而求出_______；
知识生成：怎样找三个内角均小于120°的三角形的费马点呢？为此我们只要以三角形一边在外侧作等边三角形并连接等边三角形的顶点与的另一顶点，则连线通过三角形内部的费马点．请同学们探索以下问题．
(2)如图3，三个内角均小于120°，在外侧作等边三角形，连接，求证：过的费马点．
(3)如图4，在中，，，，点P为的费马点，连接、、，求的值．
(4)如图5，在正方形中，点E为内部任意一点，连接、、，且边长；求的最小值．

-参考答案-
一、单选题
1、A
【解析】
【分析】
由正方形1性质和勾股定理得，再由，得，则，即可解决问题．
【详解】
解：设大正方形的边长为，
大正方形的面积是18，
，
，
，
，
，
小正方形的面积，
故选：A．
【点睛】
本题考查了勾股定理、正方形的性质以及完全平方公式等知识，解题的关键是求出．
2、A
【解析】
【分析】
根据作图信息可以判断出OP平分，由此可以逐一判断即可．
【详解】
解：由作图可知，平分
∴OP垂直平分线段CD
∴∠AOP=∠BOP，CD⊥OP
故选项C，D正确；
由作图可知，
∴是等边三角形，
∴
∵OP垂直平分线段CD
∴
∴CP=2QC
故选项B正确，不符合题意；
由作图可知，,不能确定四边形OCPD是菱形，故选项A符合题意，
故选：A
【点睛】
本题考查了基本作图，解题的关键是熟练掌握作图的依据．
3、B
【解析】
【分析】
根据两条对角线平分且相等的四边形是矩形，四条边都相等的四边形是菱形，如果对角线互相垂直平分且相等，那么这个四边形是正方形进行判断即可．
【详解】
解：①一组对边相等的四边形不一定是矩形，错误；
②两条对角线相等的平行四边形是矩形，错误；
③四条边都相等且对角线互相垂直的四边形是菱形，错误；
④四条边都相等的四边形是菱形，正确；
⑤一组邻边相等的矩形是正方形，正确．
故选：B．
【点睛】
此题考查考查平行四边形、矩形、菱形、正方形的判定方法，关键是根据矩形、正方形、菱形的判定解答．
4、A
【解析】
【分析】
如图：过C作CE⊥OA，垂足为E，然后求得∠OCE=30°，再根据含30°角直角三角形的性质求得OE，最后运用勾股定理求得CE即可解答.
【详解】
解：如图：过C作CE⊥OA，垂足为E，
∵菱形OABC，
∴OC=OA=4
∵，
∴∠OCE=30°
∵OC=4
∴OE=2
∴CE=
∴点C的坐标为.
故选A.

【点睛】
本题主要考查了菱形的性质、含30°直角三角形的性质、勾股定理等知识点，作出辅助线、求出OE、CE的长度是解答本题的关键.
5、B
【解析】
【分析】
根据周长求出边长，利用菱形的面积公式即可求解．
【详解】
∵菱形的周长为8，
∴边长=2，
∴菱形的面积=2×2=4，
故选：B．
【点睛】
此题考查菱形的性质，熟练掌握菱形的面积=底×高是解题的关键．
6、C
【解析】
【分析】
根据线段垂直平分线的判定和性质，可得AE=CE，又由CE+DE+CD=8，即AD+CD=8，继而可得ABCD的周长．
【详解】
解：∵四边形ABCD是平行四边形，
∴OA=OC，AB=CD，AD=BC，
∵OE⊥AC，
∴OE是线段AC的垂直平分线，
∴AE=CE，
∵△CDE的周长为8，
∴CE+DE+CD=8，即AD+CD =8，
∴平行四边形ABCD的周长为2(AD+CD)=16．
故选：C．
【点睛】
本题考查了平行四边形的性质、线段垂直平分线的判定和性质，关键是根据线段垂直平分线的性质进行分析．此题难度不大，注意掌握数形结合思想的应用．
7、C
【解析】
【分析】
根据平行四边形及垂直的性质可得为直角三角形，再由直角三角形中斜边上的中线等于斜边的一半可得，由等边对等角及三角形外角的性质得出，根据三角形内角和定理即可得出．
【详解】
解：∵四边形ABCD为平行四边形，
∴，
∵，
∴，
∴为直角三角形，
∵M为AF的中点，
∴，
∴，，
∵，
∴，
∴，
∴，
故选：C．
【点睛】
题目主要考查平行四边形的性质，直角三角形中斜边上的中线等于斜边的一半，等边对等角及三角形外角的性质和三角形内角和定理，理解题意，综合运用这些知识点是解题关键．
8、C
【解析】
【分析】
根据正方形的性质得到AB=AD，∠BAE=∠ADF=90°，根据全等三角形的性质得到∠ABE=∠DAF，求得∠AOB=90°，根据三角形的面积公式得到OA=1，由勾股定理即可得到答案．
【详解】
解：∵四边形ABCD是正方形，
∴AB=AD，∠BAE=∠ADF=90°，
在△ABE与△DAF中，
，
∴△ABE≌△DAF（SAS），
∴∠ABE=∠DAF，
∴∠ABE+∠BAO=∠DAF+∠BAO=90°，
∴∠AOB=90°，
∵△ABE≌△DAF，
∴S△ABE=S△DAF，
∴S△ABE-S△AOE=S△DAF-S△AOE，
即S△ABO=S四边形OEDF=1，
∵OA=1，
∴BO=2，
∴AB=，
故选：C．
【点睛】
本题考查了正方形的性质，全等三角形的判定和性质，勾股定理，证得△ABE≌△DAF是解题的关键．
9、A
【解析】
【分析】
根据题意，作交的延长线于，证明是的角平分线即可解决问题．
【详解】
解：作交的延长线于，

∵四边形 是正方形，
∴，
，
∵，
∴，，
∴，
∴，
∴，
∵四边形是平行四边形，
∴，，
∵， ，
∴，
∵，．
∴，
∴，，
∴，
∴，
∵，
∴，
∴是的角平分线，
∴点的运动轨迹是的角平分线，
∵，
由图可知，点P从点D开始运动，所以一直减小，
故选：A ．
【点睛】
本题考查了正方形的性质、全等三角形的判定和性质、平行四边形的性质等知识，解题的关键是学会添加常用辅助线，构造全等三角形解决问题．
10、A
【解析】
【分析】
由菱形的判定方法、矩形的判定方法、正方形的判定方法得出选项、、错误，正确；即可得出结论．
【详解】
解：中，，
四边形是矩形，选项符合题意；
中，，
四边形是菱形，不一定是正方形，选项不符合题意；
中，，
四边形是矩形，不一定是菱形，选项不符合题意；
中，，
四边形是菱形，选项不符合题意；
故选：．
【点睛】
本题考查了平行四边形的性质、菱形的判定方法、矩形的判定方法、正方形的判定方法；熟练掌握矩形、菱形、正方形的判定方法是解决问题的关键．
二、填空题
1、
【解析】
【分析】
如图，连接BE、BE′，根据矩形的性质和旋转变换的性质可得：AD′＝AD＝3，∠AD′E＝∠D＝90°，利用勾股定理可得BD′＝4，再运用等面积法可得：AB•AD＝AE•BD′，求出AE＝，再运用勾股定理即可求得答案．
【详解】
解：如图，连接BE、BE′，
∵矩形ABCD中，AD＝3，AB＝5，
∴∠D＝90°，
由旋转知，△AD′E′≌△ADE，
∴AD′＝AD＝3，∠AD′E＝∠D＝90°，
∵D′E′的延长线恰好经过点B，
∴∠AD′B＝90°，
在Rt△ABD′中，BD′＝＝＝4，
∵S△ABE=AB•AD＝AE•BD′，
∴AE＝＝＝，
在Rt△ADE中，DE＝＝＝，
故答案为：．

【点睛】
本题考查矩形的性质、旋转性质、勾股定理、三角形的面积，熟练掌握矩形性质和旋转性质，会利用等面积法求解是解答的关键．
2、8
【解析】
略
3、6
【解析】
【分析】
利用多边形的外角和以及多边形的内角和定理即可解决问题．
【详解】
解：多边形的外角和是360度，多边形的内角和是外角和的2倍，
则内角和是720度，
，
这个多边形的边数为6．
故答案为：6．
【点睛】
本题主要考查了多边形的内角和定理与外角和定理，解题的关键是熟练掌握多边形的外角和以及多边形的内角和定理．
4、6
【解析】
【分析】
根据折叠的条件可得：，在直角中，利用勾股定理就可以求解．
【详解】
解：将此长方形折叠，使点与点重合，
．
．
，
根据勾股定理可知：．
．
解得：．
的面积为：．
故答案为：．
【点睛】
本题考查了折叠的性质，三角形的面积，矩形的性质，勾股定理，解题的关键是注意掌握方程思想的应用．
5、（－2，－8）
【解析】
【分析】
由菱形的性质可得出，即，，再根据勾股定理可求出OB的长度．设，则，列等式，求出，则答案可解．
【详解】

，
四边形ABCD为菱形，
，，
即，，
，
．
设 则，
，即，
，
解得（舍去）
．
在轴上,，即轴，则轴，
．
【点睛】
本题考查了菱形的性质及勾股定理，根据菱形的性质结合勾股定理求出、、的长是解题的关键．
三、解答题
1、证明见解析
【解析】
【分析】
平行四边形，可知；由于 ，可得，，知四边形为平行四边形，由可知四边形是矩形．
【详解】
证明：∵四边形 是平行四边形
∴
∵
∴
∵
∴四边形为平行四边形
又∵
∴四边形是矩形．
【点睛】
本题考查了平行四边形的性质与判定，矩形的判定等知识．解题的关键在于灵活掌握矩形的判定．
2、 (1)B（2，0），P（2，3）
(2)（2，3）或（，）
(3)（0，5）或（0，-1）或（4，1）
【解析】
【分析】
（1）设B（x，0），则P（x，x+2），由S△ABC=6列方程求出x的值，即得到点B和点P的坐标；
（2）当点D与点P重合时，△ABD是直角三角形；当点D与点P不重合时，过点C作CE⊥AP，先求出直线CE的解析式，再由直线BD∥CE求出直线BD的解析式且与y=x+2联立方程组，求出点D的坐标；
（3）画出图形，根据平行四边形的性质分三种情况得出点Q坐标．
(1)
解：如图1，设B（x，0），则P（x，x+2），

对于y=x+2，当y=0时，由x+2=0，得，x=-4；当x=0时，y=2，
∴A（-4，0），C（0，2），
∵点P在第一象限，且S△ABC=6，
∴×2（x+4）=6，
解得x=2，
∴B（2，0），P（2，3）．
(2)
如图1，点D与点P重合，此时∠ABD=∠ABP=90°，
∴△ABD是直角三角形，
此时D（2，3）；
如图2，点D在线段AP上，∠ADB=90°，
此时△ABD是直角三角形，作CE⊥AP，交x轴于点E，

则∠ACE=∠ADB=90°，
∴BD∥CE，AC=，
设E（m，0），
由AE•OC=AC•CE=S△ACE，得AE•OC=AC•CE，
∴2（m+4）=CE，
∴CE=（m+4），
∵∠COE=90°，
∴OE2+OC2=CE2，
∴m2+22=(m+4)]2，
整理得，m2-2m+1=0，
解得，m1=m2=1，
∴E（1，0）；
设直线CE的解析式为y=kx+2，则k+2=0，
解得，k=-2，
∴y=-2x+2；
设直线BD的解析式为y=-2x+n，则-2×2+n=0，
解得，n=4，
∴y=-2x+4，
由，得：，
∴D（，）；
由图象可知，当点D在PA的延长线上，或点D在AP的延长线上，则△ABD不能是直角三角形，
综上所述，点D的坐标是（2，3）或（，）；
(3)
存在．如图，

当四边形CQBP是平行四边形时，
此时，CQ=PB=3，
∴Q（0，-1）；
当四边形CQ1PB是平行四边形时，
此时，CQ1=PB=3，
∴Q1（0，5）；
当四边形CPQ2B是平行四边形时，
此时，CP∥BQ2且CB∥PQ2，
∴Q2（4，1）；
综上所述，点Q的坐标为（0，5）或（0，-1）或（4，1）．
【点睛】
此题重点考查一次函数的图象与性质、平行四边形的判定与性质、勾股定理等知识点，在解第（2）题、第（3）题时，应进行分类讨论，求出所有符合条件的结果，此题综合性较强，难度较大，属于考试压轴题．
3、见详解
【解析】
【分析】
先作m的垂直平分线，取m的一半为AB，然后以点A为圆心，以m长为半径画弧，交m的垂直平分线于C，连结AC，利用作一个角等于已知角，过A作BC的平行线AD，过C作AB的平行线CD，两线交于D即可．
【详解】
解：先作m的垂直平分线，取m的一半为AB，
以点A为圆心，以m长为半径画弧，交m的垂直平分线于C，连结AC，
过A作BC的平行线，与过C作AB的平行线交于D，
则四边形ABCD为所求作矩形；

∵AD∥BC，CD∥AB，
∴四边形ABCD为平行四边形，
∵BC⊥AB，
∴∠ABC=90°，
∴四边形ABCD为矩形，
∵AB=，AC=m，
∴矩形的宽与对角线满足条件，
∴四边形ABCD为所求作矩形．
【点睛】
本题考查矩形作图，线段垂直平分线，作线段等于已知线段，平行线作法，掌握矩形作图，线段垂直平分线，作线段等于已知线段，平行线作法是解题关键．
4、 (1)见解析
(2)
【解析】
【分析】
（1）作∠DAE的角平分线，与DC的交点即为所求，理由：可先证明△AEF≌△ADF，可得∠AEF=∠D=90°，从而得到∠DAE+∠DFE=180°，进而得到∠EFC=∠DAE，再由AD∥BC，即可求解；
（2）根据矩形的性质可得∠B＝∠C＝∠D＝90°，AD＝BC＝5，AB＝CD＝4，从而得到BE＝3，进而得到EC＝2，然后在 中，由勾股定理，即可求解．
(1)
解：如图，作∠DAE的角平分线，与DC的交点即为所求．

∵AE=AD，∠EAF=∠DAF，AF=AF，
∴△AEF≌△ADF，
∴∠AEF=∠D=90°，
∴∠DAE+∠DFE=180°，
∵∠EFC+∠DFE=180°，
∴∠EFC=∠DAE，
∵在矩形ABCD中，AD∥BC，
∴∠BEA=∠DAE，
∴∠EFC＝∠BEA；
(2)
解：∵四边形ABCD是矩形，
∴∠B＝∠C＝∠D＝90°，AD＝BC＝5，AB＝CD＝4，
∵AE＝AD＝5，
∴BE＝＝＝3，
∴EC＝BC﹣BE＝5﹣3＝2，
由（1）得：△AEF≌△ADF，
∴ ，
在 中， ，
∴ ，
∴ ．
【点睛】
本题主要考查了矩形的性质，全等三角形的判定和性质，勾股定理等知识，熟练掌握矩形的性质，全等三角形的判定和性质，勾股定理是解题的关键．
5、 (1)150°；
(2)见详解；
(3)；
(4)．
【解析】
【分析】
（1）根据旋转性质得出≌，得出∠BAP=∠CAP′，∠APB=∠AP′C，AP=AP′=3，BP=CP′=4，根据△ABC为等边三角形，得出∠BAC=60°，可证△APP′为等边三角形，PP′=AP=3，∠AP′P=60°，根据勾股定理逆定理，得出△PP′C是直角三角形，∠PP′C=90°，可求∠AP′C=∠APP+∠PPC=60°+90°=150°即可；
（2）将△APB逆时针旋转60°，得到△AB′P′，连结PP′，根据△APB≌△AB′P′，AP=AP′，PB=PB′，AB=AB′，根据∠PAP′=∠BAB′=60°，△APP′和△ABB′均为等边三角形，得出PP′=AP，根据，根据两点之间线段最短得出点C，点P，点P′，点B′四点共线时，最小=CB′，点P在CB′上即可；
（3）将△APB逆时针旋转60°，得到△AP′B′，连结BB′，PP′，得出△APB≌△AP′B′，可证△APP′和△ABB′均为等边三角形，得出PP′=AP，BB′=AB，∠ABB′=60°，根据，可得点C，点P，点P′，点B′四点共线时，最小=CB′，利用30°直角三角形性质得出AB=2AC=2，根据勾股定理BC=，可求BB′=AB=2，根据∠CBB′=∠ABC+∠ABB′=30°+60°=90°，在Rt△CBB′中，B′C=即可；
（4）将△BCE逆时针旋转60°得到△CE′B′，连结EE′，BB′，过点B′作B′F⊥AB，交AB延长线于F，得出△BCE≌△CE′B′，BE=B′E′，CE=CE′，CB=CB′，可证△ECE′与△BCB′均为等边三角形，得出EE′=EC，BB′=BC，∠B′BC=60°，，得出点C，点E，点E′，点B′四点共线时，最小=AB′，根据四边形ABCD为正方形，得出AB=BC=2，∠ABC=90°，可求∠FBB′=180°-∠ABC-∠CBB′=180°-90°-60°=30°，根据30°直角三角形性质得出BF=，勾股定理BF=，可求AF=AB+BF=2+，再根据勾股定理AB′=即可．
(1)
解：连结PP′，
∵≌，
∴∠BAP=∠CAP′，∠APB=∠AP′C，AP=AP′=3，BP=CP′=4，
∵△ABC为等边三角形，
∴∠BAC=60°
∴∠PAP′=∠PAC+∠CAP′=∠PAC+∠BAP=60°，
∴△APP′为等边三角形，
,∴PP′=AP=3，∠AP′P=60°，
在△P′PC中，PC=5，
，
∴△PP′C是直角三角形，∠PP′C=90°，
∴∠AP′C=∠APP+∠PPC=60°+90°=150°，
∴∠APB=∠AP′C=150°，
故答案为150°；

(2)
证明：将△APB逆时针旋转60°，得到△AB′P′，连结PP′，
∵△APB≌△AB′P′，
∴AP=AP′，PB=PB′，AB=AB′，
∵∠PAP′=∠BAB′=60°，
∴△APP′和△ABB′均为等边三角形，
∴PP′=AP，
∵，
∴点C，点P，点P′，点B′四点共线时，最小=CB′，
∴点P在CB′上，
∴过的费马点．

(3)
解：将△APB逆时针旋转60°，得到△AP′B′，连结BB′，PP′，
∴△APB≌△AP′B′，
∴AP′=AP，AB′=AB，
∵∠PAP′=∠BAB′=60°，
∴△APP′和△ABB′均为等边三角形，
∴PP′=AP，BB′=AB，∠ABB′=60°，
∵
∴点C，点P，点P′，点B′四点共线时，最小=CB′，
∵，，，
∴AB=2AC=2，根据勾股定理BC=
∴BB′=AB=2，
∵∠CBB′=∠ABC+∠ABB′=30°+60°=90°，
∴在Rt△CBB′中，B′C=
∴最小=CB′=；

(4)
解：将△BCE逆时针旋转60°得到△CE′B′，连结EE′，BB′，过点B′作B′F⊥AB，交AB延长线于F，
∴△BCE≌△CE′B′，
∴BE=B′E′，CE=CE′，CB=CB′，
∵∠ECE′=∠BCB′=60°，
∴△ECE′与△BCB′均为等边三角形，
∴EE′=EC，BB′=BC，∠B′BC=60°，
∵，
∴点C，点E，点E′，点B′四点共线时，最小=AB′，
∵四边形ABCD为正方形，
∴AB=BC=2，∠ABC=90°，
∴∠FBB′=180°-∠ABC-∠CBB′=180°-90°-60°=30°，
∵B′F⊥AF，
∴BF=，BF=，
∴AF=AB+BF=2+，
∴AB′=，
∴最小=AB′=．

【点睛】
本题考查图形旋转性质，等边三角形判定与性质，勾股定理，直角三角形判定与性质，两点之间线段最短，四点共线，正方形性质，30°直角三角形性质，掌握图形旋转性质，等边三角形判定与性质，勾股定理，直角三角形判定与性质，两点之间线段最短，四点共线，正方形性质，30°直角三角形性质是解题关键．
