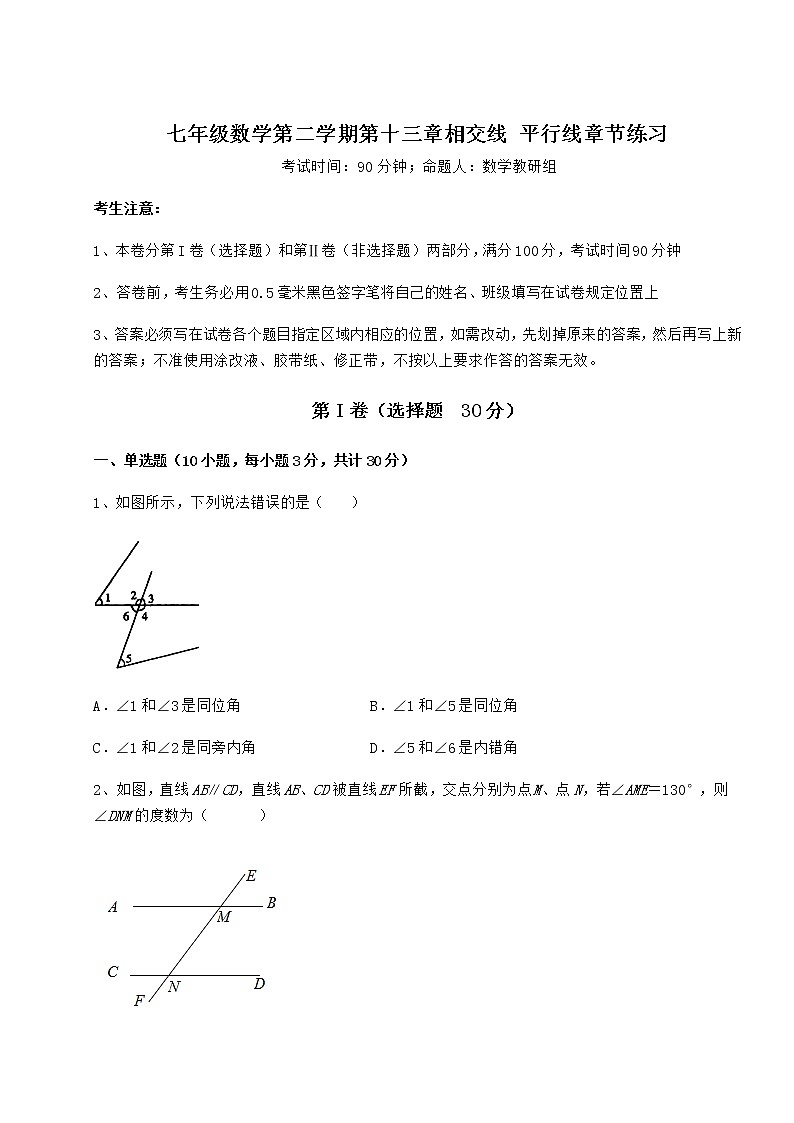

七年级数学第二学期第十三章相交线 平行线章节练习
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，下列说法错误的是（　　）

A．∠1和∠3是同位角 B．∠1和∠5是同位角
C．∠1和∠2是同旁内角 D．∠5和∠6是内错角
2、如图，直线AB∥CD，直线AB、CD被直线EF所截，交点分别为点M、点N，若∠AME＝130°，则∠DNM的度数为（ ）

A．30° B．40° C．50° D．60°

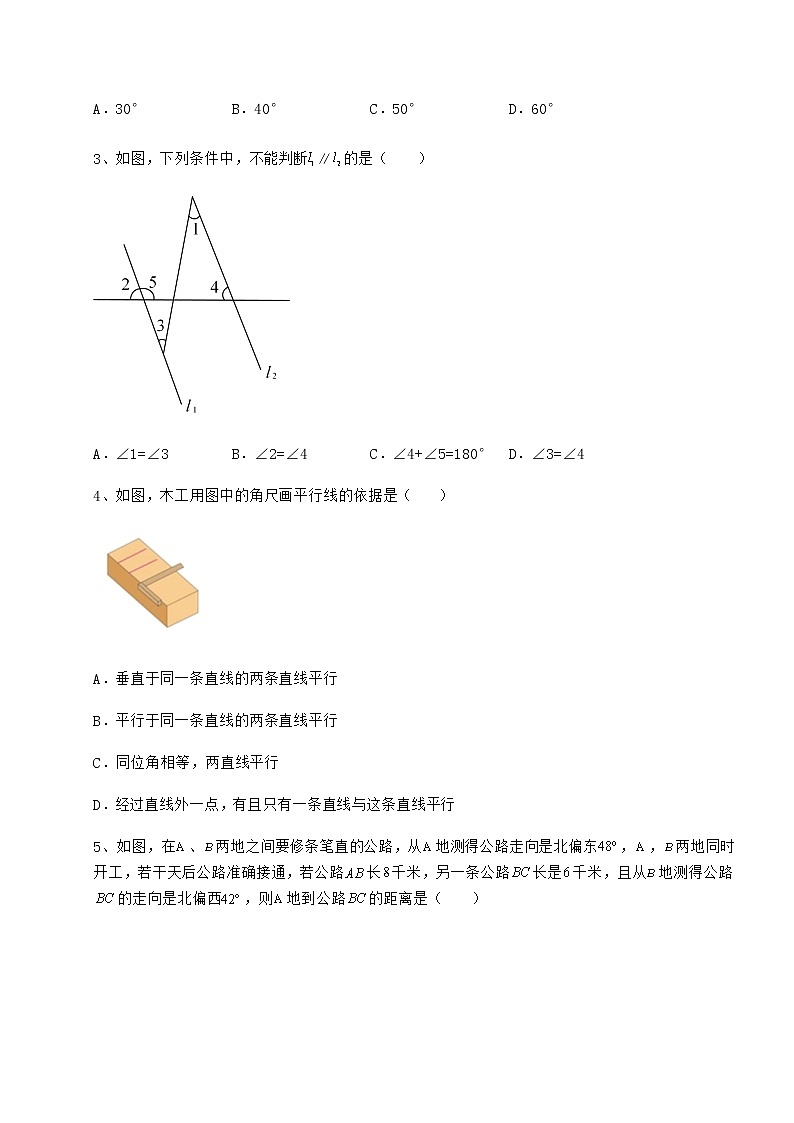

3、如图，下列条件中，不能判断∥的是（ ）

A．∠1=∠3 B．∠2=∠4 C．∠4+∠5=180° D．∠3=∠4
4、如图，木工用图中的角尺画平行线的依据是（ ）

A．垂直于同一条直线的两条直线平行
B．平行于同一条直线的两条直线平行
C．同位角相等，两直线平行
D．经过直线外一点，有且只有一条直线与这条直线平行

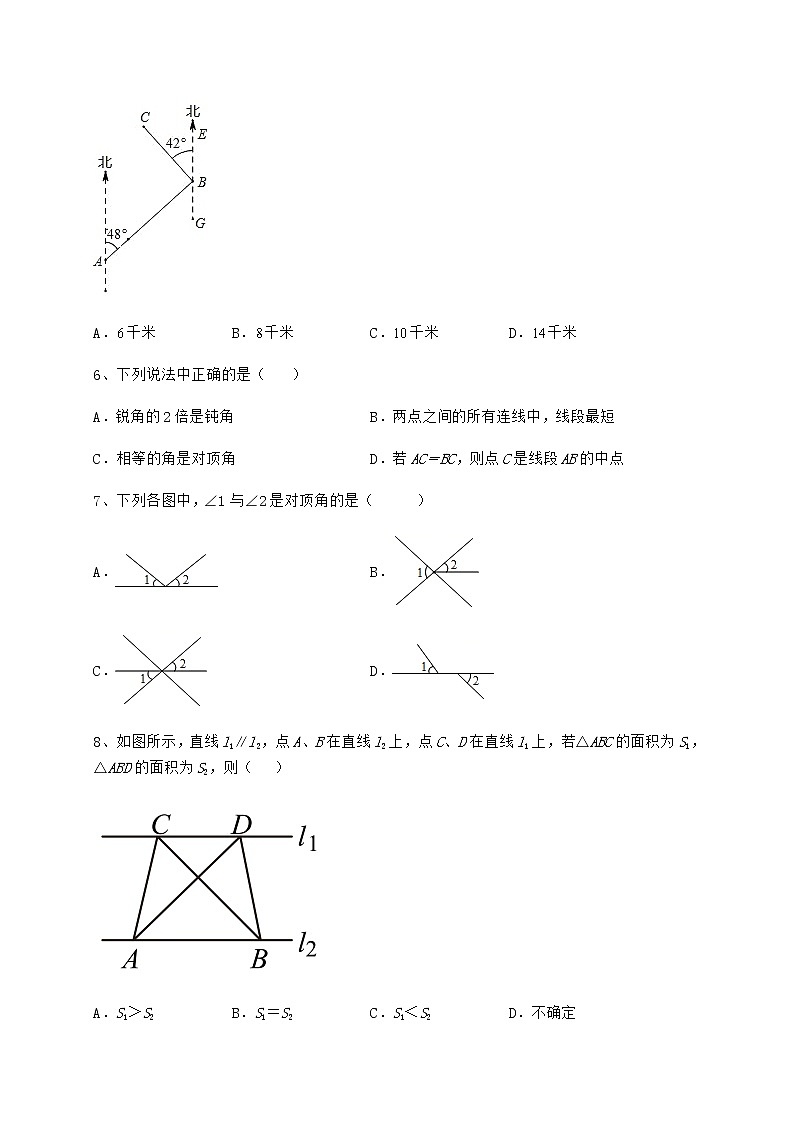

5、如图，在、两地之间要修条笔直的公路，从地测得公路走向是北偏东，，两地同时开工，若干天后公路准确接通，若公路长千米，另一条公路长是千米，且从地测得公路的走向是北偏西，则地到公路的距离是（ ）

A．千米 B．千米 C．千米 D．千米
6、下列说法中正确的是（　　）
A．锐角的2倍是钝角 B．两点之间的所有连线中，线段最短
C．相等的角是对顶角 D．若AC＝BC，则点C是线段AB的中点
7、下列各图中，∠1与∠2是对顶角的是（ ）
A． B．
C． D．
8、如图所示，直线l1∥l2，点A、B在直线l2上，点C、D在直线l1上，若△ABC的面积为S1，△ABD的面积为S2，则（ ）

A．S1＞S2 B．S1＝S2 C．S1＜S2 D．不确定
9、下列说法：
（1）两条不相交的直线是平行线；
（2）过一点有且只有一条直线与已知直线平行；
（3）在同一平面内两条不相交的线段一定平行；
（4）过一点有且只有一条直线与已知直线垂直；
（5）两点之间，直线最短；
其中正确个数是（   ）
A．0个 B．1个 C．2个 D．3个
10、如图，已知直线AD∥BC，BE平分∠ABC交直线DA于点E，若∠DAB＝54°，则∠E等于（ ）

A．25° B．27° C．29° D．45°
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图，BD平分，，，要使，则______°．

2、已知两个角的两边分别平行，其中一个角为40°，则另一个角的度数是_____．
3、如图，点C到直线AB的距离是线段 ___的长．

4、已知，线段AB垂直于线段CD，垂足为O，OE平分∠AOC，∠BOF＝28°，则∠EOF＝____°．
5、如图，AB∥CD，∠EGB＝50°，则∠CHG的大小为 _____．

三、解答题（10小题，每小题5分，共计50分）
1、已知，在下列各图中，点O为直线AB上一点，∠AOC＝60°，直角三角板的直角顶点放在点O处．

（1）如图1，三角板一边OM在射线OB上，另一边ON在直线AB的下方，则∠BOC的度数为　 　°，∠CON的度数为　 　°；
（2）如图2，三角板一边OM恰好在∠BOC的角平分线OE上，另一边ON在直线AB的下方，此时∠BON的度数为　 　°；
（3）在图2中，延长线段NO得到射线OD，如图3，则∠AOD的度数为　 　°；∠DOC与∠BON的数量关系是∠DOC ∠BON（填“＞”、“＝”或“＜”）；
（4）如图4，MN⊥AB，ON在∠AOC的内部，若另一边OM在直线AB的下方，则∠COM+∠AON的度数为 °；∠AOM﹣∠CON的度数为　 　°
2、如图，∠ENC+∠CMG=180°，AB∥CD．
（1）求证：∠2=∠3．
（2）若∠A=∠1+70°，∠ACB=42°，则∠B的大小为______．

3、（感知）已知：如图①，点E在AB上，且CE平分，．求证：．
将下列证明过程补充完整：

证明：∵CE平分（已知），
∴__________（角平分线的定义），
∵（已知），
∴___________（等量代换），
∴（______________）．
（探究）已知：如图②，点E在AB上，且CE平分，．求证：．

（应用）如图③，BE平分，点A是BD上一点，过点A作交BE于点E，，直接写出的度数．

4、如图，平面上有三个点A、B、C．

（1）根据下列语句按要求画图．
①画射线AB，用圆规在线段AB的延长线上截取BD＝AB（保留作图痕迹）；
②连接CA、CD、CB；
③过点C画CE⊥AD，垂足为点E；
④过点D画DF∥AC，交CB的延长线于点F．
（2）①在线段CA、CE、CD中，线段_________最短，依据是_________．
②用刻度尺或圆规检验DF与AC的大小关系为_________．
5、完成下面的证明
如图，点B在AG上，AGCD，CF平分∠BCD，∠ABE＝∠FCB，BE⊥AF点E．
求证：∠F＝90°．
证明：∵AGCD（已知）
∴∠ABC＝∠BCD（____）
∵∠ABE＝∠FCB（已知）
∴∠ABC﹣∠ABE＝∠BCD﹣∠FCB
即∠EBC＝∠FCD
∵CF平分∠BCD（已知）
∴∠BCF＝∠FCD（____）
∴____＝∠BCF（等量代换）
∴BECF（____）
∴____＝∠F（____）
∵BE⊥AF（已知）
∴____＝90°（____）
∴∠F＝90°．

6、如图，在8×6的正方形网格中，每个小正方形的顶点称为格点，点D是∠ABC的边BC上的一点，点M是∠ABC内部的一点，点A、B、C、D、M均在格点上，只用无刻度的直尺，在给定的网格中按要求画图，并回答问题：
（1）过点M画BC的平行线MN交AB于点N；
（2）过点D画BC的垂线DE，交AB于点E；
（3）点E到直线BC的距离是线段 　 　的长度．

7、直线、相交于点，平分，，，求与的度数．

8、已知，直线AB、CD交于点O，EO⊥AB，∠EOC：∠BOD＝7：11．
（1）如图1，求∠DOE的度数；
（2）如图2，过点O画出直线CD的垂线MN，请直接写出图中所有度数为125°的角．

9、如图，点O在直线AB上，过点O作射线OC，OP平分∠AOC，ON平分∠POB．∠AOC＝38°，求∠CON的度数．

10、如图，平面上两点C、D在直线AB的同侧，按下列要求画图并填空．
（1）画直线AC；
（2）画射线CD；
（3）画线段BD；
（4）过点D画垂线段DF⊥AB，垂足为F；
（5）点D到直线AB的距离是线段　 　的长．


-参考答案-
一、单选题
1、B
【分析】
根据同位角、内错角、同旁内角的意义：两条直线被第三条直线所截，在截线的同旁，在被截的两直线的同一侧的角叫做同位角；两条直线被第三条直线所截，两个角分别在截线的两侧，且夹在两条被截直线之间的两个角叫做内错角；两条直线被第三条直线所截，在截线同旁，且在被截两条直线之内的两角叫做同旁内角，可得答案．
【详解】
解：A、∠1和∠3是同位角，故此选项不符合题意；
B、∠1和∠5不存在直接联系，故此选项符合题意；
C、∠1和∠2是同旁内角，故此选项不符合题意；
D、∠1和∠6是内错角，故此选项不符合题意；
故选B．
【点睛】
本题考查了同位角、内错角、用旁内角，利用同位角、内错角、同旁内角的意义是解题关键．
2、C
【分析】
由对顶角得到∠BMN=130°，然后利用平行线的性质，即可得到答案．
【详解】
解：由题意，
∵∠BMN与∠AME是对顶角，
∴∠BMN=∠AME=130°，
∵AB∥CD，
∴∠BMN+∠DNM=180°，
∴∠DNM=50°；
故选：C．
【点睛】
本题考查了平行线的性质，对顶角相等，解题的关键是掌握所学的知识，正确得到∠BMN=130°．
3、D
【分析】
根据平行线的判定定理对各选项进行逐一判断即可．
【详解】
解：、，内错角相等，
，故本选项错误，不符合题意；
、，同位角相等，
，故本选项错误，不符合题意；
、，同旁内角互补，
，故本选项错误，不符合题意；
、，它们不是内错角或同位角，
与的关系无法判定，故本选项正确，符合题意．
故选：D．
【点睛】
本题考查的是平行线的判定，解题的关键是熟知同位角相等，两直线平行；内错角相等，两直线平行；同旁内角互补，两直线平行的知识．
4、C
【分析】
由于角尺是一个直角，木工画线实质是在画一系列的直角，且这些直角有一边在同一直线上，根据平行线的判定即可作出判断．
【详解】
由于木工画一条线实际上是在画一个直角，且这些直角的一边在同一直线上，且这些直角是同位角相等，因而这些直线平行．
故选:C
【点睛】
本题是平行线判定在实质中的应用，关键能够把实际问题转化为数学问题．
5、B
【分析】
根据方位角的概念，图中给出的信息，再根据已知转向的角度求解．
【详解】
解：根据两直线平行，内错角相等，可得∠ABG＝48°，
∵∠ABC＝180°−∠ABG−∠EBC＝180°−48°−42°＝90°，
∴AB⊥BC，
∴A地到公路BC的距离是AB＝8千米，
故选B．
【点睛】
此题是方向角问题，结合生活中的实际问题，将解三角形的相关知识有机结合，体现了数学应用于实际生活的思想．
6、B
【分析】
根据锐角和钝角的概念、线段的性质、对顶角的定义以及中点的性质，即可得到正确结论．
【详解】
解：A.锐角的2倍不一定是钝角，例如：锐角20°的2倍是40°是锐角，故不符合题意；
B.两点之间的所有连线中，线段最短，正确；
C.相等的角不一定是对顶角，故不符合题意；
D.当点C在线段AB上，若AC=BC，则点C是线段AB的中点，故不符合题意；
故选：B．
【点睛】
本题考查了锐角和钝角的概念、线段的性质、对顶角的定义以及中点的性质，解题的关键是：熟练掌握这些性质．
7、C
【分析】
根据对顶角的定义作出判断即可．
【详解】
解：根据对顶角的定义可知：只有C选项的是对顶角，其它都不是．
故选C．
【点睛】
本题考查对顶角的定义，两条直线相交后所得的只有一个公共顶点且两边互为反向延长线，这样的两个角叫做对顶角．
8、B
【分析】
由题意根据两平行线间的距离处处相等，可知△ABC和△ABD等底等高，结合三角形的面积公式从而进行分析即可．
【详解】
解：因为l1∥l2，所以C、D两点到l2的距离相等，即△ABC和△ABD的高相等．同时△ABC和△ABD有共同的底AB，所以它们的面积相等．
故选：B.
【点睛】
本题考查平行线间的距离以及三角形的面积，解题时注意等高等底的两个三角形的面积相等．
9、B
【分析】
根据平面内相交线和平行线的基本性质逐项分析即可．
【详解】
解：（1）在同一平面内，两条不相交的直线是平行线，故原说法错误；
（2）过直线外一点有且只有一条直线与已知直线平行，故原说法错误；
（3）在同一平面内两条不相交的线段不一定平行，故原说法错误；
（4）过一点有且只有一条直线与已知直线垂直，故原说法正确；
（5）两点之间，线段最短，故原说法错误；
故选：B．
【点睛】
本题考查平面内两直线的关系，及其推论等，掌握基本概念和推论是解题关键．
10、B
【分析】
根据两直线平行，内错角相等可求∠ABC=54°，再根据角平分线的性质可求∠EBC=27°，再根据两直线平行，内错角相等可求∠E．
【详解】
解：∵AD∥BC，
∴∠ABC=∠DAB=54°，∠EBC=∠E，
∵BE平分∠ABC，
∴∠EBC=∠ABC=27°，
∴∠E=27°．
故选：B．
【点睛】
本题考查了平行线的性质，角平分线，关键是求出∠EBC=27°．
二、填空题
1、20
【分析】
利用角平分线的定义求解再由可得再列方程求解即可.
【详解】
解： BD平分，，

由，
而，

解得：
所以当时，，
故答案为：
【点睛】
本题考查的是角平分线的定义，平行线的判定与性质，一元一次方程的应用，掌握平行线的判定与性质是解本题的关键.
2、40°
【分析】
由两角的两边互相平行可得这两个角相等或互补，再由其中一个角为 ，即可得出答案．
【详解】
解：因为两个角的两边互相平行，
所以这两个角相等或互补，
若这两个角相等，因为其中一个角为，所以另一个角的度数为；
若这两个角互补，则另一个角的度数为 ；
故答案为或 ．
【点睛】
此题考查了平行线的性质和补角的定义，属于基本题型，正确分类，熟练掌握平行线的性质是关键．
3、CF
【分析】
根据点到直线的距离的定义即可求解．
【详解】
∵CF⊥BF，
∴点到直线的距离是线段CF的长
故答案为：CF．
【点睛】
此题主要考查点到直线的距离的判断，解题的关键是熟知点到直线的距离需要作垂线．
4、107
【分析】
分两种情况：①射线OF在∠BOC内部；②射线OF在∠BOD内部．
【详解】
解：∵AB⊥CD，垂足为O，
∴∠AOC=∠COB=90°，
∵OE平分∠AOC，
∴∠AOE=∠COE=∠AOC=45°．
分两种情况：
①如图1，射线OF在∠BOC内部时，

∵∠AOE=45°，∠BOF=28°，
∴∠EOF=180°-∠AOE-∠BOF=107°；
②如图2，射线OF在∠BOD内部时，

∵∠COE=45°，∠COB=90°，∠BOF=28°，
∴∠EOF=∠COE+∠COB+∠BOF=163°．
故答案为107或163．
【点睛】
本题考查了垂直的定义，角平分线定义以及角的计算，进行分类讨论是解题的关键．
5、130°
【分析】
根据平行线的性质可得∠EHD＝∠EGB＝50°，再利用邻补角的性质可求解．
【详解】
解：∵AB∥CD，∠EGB＝50°，
∴∠EHD＝∠EGB＝50°，
∴∠CHG＝180°﹣∠EHD＝130°．
故答案为：130°．
【点睛】
本题主要考查平行线的性质，邻补角，属于基础题．
三、解答题
1、（1）120；150；（2）30°；（3）30，=；（4）150；30．
【分析】
（1）根据∠AOC=60°，利用两角互补可得∠BOC=180°﹣60°=120°，根据∠AON=90°，利用两角和∠CON=∠AOC+∠AON即可得出结论；
（2）根据OM平分∠BOC，可得出∠BOM=60°，由∠BOM+∠BON=∠MON=90°可求得∠BON的度数；
（3）根据对顶角求出∠AOD=30°，根据∠AOC=60°，可得∠DOC=∠AOC﹣∠AOD=60°﹣30°=30°=∠BON．
（4）根据垂直可得∠AON与∠MNO互余，根据∠MNO=60°（三角板里面的60°角），可求∠AON=90°﹣60°=30°，根据∠AOC=60°，求出∠CON=∠AOC﹣∠AON=60°﹣30°=30°即可．
【详解】
解：（1）∵∠AOC=60°，∠BOC与∠AOC互补，∠AON=90°，
∴∠BOC=180°﹣60°=120°，∠CON=∠AOC+∠AON=60°+90°=150°．
故答案为120；150；
（2）∵三角板一边OM恰好在∠BOC的角平分线OE上，
由（1）得∠BOC=120°，
∴∠BOM=∠BOC=60°，
又∵∠MON=∠BOM+∠BON=90°，
∴∠BON=90°﹣60°=30°．
故答案为30°；
（3）∵∠AOD=∠BON（对顶角），∠BON=30°，
∴∠AOD=30°，
又∵∠AOC=60°，
∴∠DOC=∠AOC﹣∠AOD=60°﹣30°=30°=∠BON．
故答案为30，=；
（4）∵MN⊥AB，
∴∠AON与∠MNO互余，
∵∠MNO=60°（三角板里面的60°角），
∴∠AON=90°﹣60°=30°，
∵∠AOC=60°，
∴∠CON=∠AOC﹣∠AON=60°﹣30°=30°，
∴∠COM+∠AON=∠MON+2∠CON=90°+2×30°=150°，
∴∠AOM﹣∠CON=∠MON﹣2∠CON=90°﹣2×30°=30°．
故答案为150；30．
【点睛】
本题考查图中角度的计算，角平分线的定义，对顶角性质，互为余角，补角，掌握角度的和差计算，角平分线的定义，对顶角性质，互为余角，补角是解题关键．
2、（1）见解析；（2）34°
【分析】
（1）根据对顶角相等可得出∠ENC+∠FMN=180°，根据平行线的判定可得FG∥ED，由平行线的性质可得∠2=∠D，∠3=∠D，等量代换即可得出结论；
（2）由平行线的性质∠A+∠ACD=180°，结合已知可得∠1+70°+∠1+42°=180°，可求得∠1=34°，根据平行线的性质即可求解．
【详解】
（1）证明：∵∠ENC+∠CMG=180°，∠CMG=∠FMN，
∴∠ENC+∠FMN=180°，
∴FG∥ED，
∴∠2=∠D，
∵AB∥CD，
∴∠3=∠D，
∴∠2=∠3；
（2）解：∵AB∥CD，
∴∠A+∠ACD=180°，
∵∠A=∠1+70°，∠ACB=42°，
∴∠1+70°+∠1+42°=180°，
∴∠1=34°，
∵AB∥CD，
∴∠B=∠1=34°．
故答案为：34°．
【点睛】
本题主要考查了平行线的性质与判定定理，解答此题的关键是注意平行线的性质和判定定理的综合运用．
3、【感知】ECD；ECD；内错角相等，两直线平行；【探究】见解析；【应用】40°
【分析】
感知：读懂每一步证明过程及证明的依据，即可完成解答；
探究：利用角平分线的性质得∠2=∠DCE，由平行线性质可得∠DCE=∠1，等量代换即可解决；
应用：利用角平分线的性质得∠ABE=∠CBE，由平行线性质可得∠CBE=∠E，等量代换得∠E=∠ABE，由即可求得∠ABC的度数，从而可求得∠E的度数．
【详解】
感知
∵CE平分（已知），
∴ECD（角平分线的定义），
∵（已知），
∴ECD（等量代换），
∴（内错角相等，两直线平行）．
故答案为：ECD；ECD；内错角相等，两直线平行
探究
∵CE平分，
∴，
∵，
∴，
∵.
应用
∵BE平分∠DBC，
∴，
∵AE∥BC，
∴∠CBE=∠E，∠BAE+∠ABC=180゜，
∴∠E=∠ABE，
∵，
∴∠ABC=80゜
∴
∴
【点睛】
本题考查平行线的判定与性质，角平分线的性质，掌握平行线的性质与判定是关键．
4、（1）见解析；（2）①；垂线段最短；②相等
【分析】
（1）根据题意作图即可；
（2）根据垂线段最短以及圆规进行检验即可．
【详解】
（1）如图所示，即为所求；

（2）①根据垂线段最短可知，在线段CA、CE、CD中，线段CE最短；
②用圆规检验DF=AC．
【点睛】
本题主要考查了画平行线，画垂线，画线段，垂线段最短等等，熟知相关知识是解题的关键．
5、两直线平行，内错角相等；角平分线的定义；∠EBC；内错角相等，两直线平行；∠BEF；两直线平行，内错角相等；∠BEF；垂直的定义
【分析】
根据平行线的性质得到∠ABC＝∠BCD，再根据角平分线的定义进而得到∠EBC＝∠BCF，即可判定BE∥CF，根据平行线的性质得出∠BEF＝∠F，再根据垂直的定义即可得解．
【详解】
证明：∵AG∥CD（已知），
∴∠ABC＝∠BCD（两直线平行，内错角相等），
∵∠ABE＝∠FCB（已知），
∴∠ABC﹣∠ABE＝∠BCD﹣∠FCB，
即∠EBC＝∠FCD，

∵CF平分∠BCD（已知），
∴∠BCF＝∠FCD（角平分线的定义），
∴∠EBC＝∠BCF（等量代换），
∴BE∥CF（内错角相等，两直线平行），
∴∠BEF＝∠F（两直线平行，内错角相等），
∵BE⊥AF（已知），
∴∠BEF＝90°（垂直的定义），
∴∠F＝90°．
故答案为：两直线平行，内错角相等；角平分线的定义；∠EBC；内错角相等，两直线平行；∠BEF；两直线平行，内错角相等；∠BEF；垂直的定义．
【点睛】
本题主要考查了平行线的性质与判定，角平分线的定义，垂直的定义，熟练掌握相关知识是解题的关键．
6、（1）见解析；（2）见解析；（3）DE
【分析】
（1）根据平行线的判定条件：同位角相同，两直线平行，进行作图即可；
（2）根据垂线的定义作图即可；
（3）根据点到直线的距离的定义求解即可．
【详解】
解：（1）如图所示，点N即为所求；

（2）如图所示，点E即为所求；

（3）由题意可知：点E到直线BC的距离是线段DE的长度，
故答案为：DE．
【点睛】
本题主要考查了点到直线的距离，平行线的判定，作垂线，画平行线，解题的关键在于能够熟练掌握相关知识进行求解．
7、∠3=50°，∠2=65°．
【分析】
根据邻补角的性质、角平分线的定义进行解答即可．
【详解】
∵∠FOC=90°，∠1=40°，
∴∠3=180°-∠FOC-∠1 =180°-90°-40°=50°，
∴∠AOD=180°-∠3=180°-50°=130°，
又∵OE平分∠AOD，
∴∠2=∠AOD=65°．
【点睛】
本题考查的是邻补角的概念和性质、角平分线的定义，掌握邻补角之和等于180°是解题的关键．
8、（1）145°；（2）图中度数为125°的角有：∠EOM，∠BOC，∠AOD．
【分析】
（1）由EO⊥AB，得到∠BOE=90°，则∠COE+∠BOD=90°，再由∠EOC：∠BOD＝7：11，求出∠COE=35°，∠BOD=55°，则∠DOE=∠BOD+∠BOE=145°；
（2）由MN⊥CD，得到∠COM=90°，则∠EOM=∠COE+∠COM=125°，再由∠BOD=55°，得到∠BOC=180°-∠BOD=125°，则∠AOD=∠BOC=125°．
【详解】
解：（1）∵EO⊥AB，
∴∠BOE=90°，
∴∠COE+∠BOD=90°，
∵∠EOC：∠BOD＝7：11，
∴∠COE=35°，∠BOD=55°，
∴∠DOE=∠BOD+∠BOE=145°；
（2）∵MN⊥CD，
∴∠COM=90°，
∴∠EOM=∠COE+∠COM=125°，
∵∠BOD=55°，
∴∠BOC=180°-∠BOD=125°，
∴∠AOD=∠BOC=125°，
∴图中度数为125°的角有：∠EOM，∠BOC，∠AOD．
【点睛】
本题主要考查了几何中角度的计算，垂线的定义，解题的关键在于能够熟练掌握垂线的定义．
9、61.5°
【分析】
由题意易得∠AOP＝∠COP＝∠AOC＝19°，然后根据邻补角可得∠BOP＝161°，进而根据角的和差关系可求解．
【详解】
解：∵OP平分∠AOC，∠AOC＝38°，
∴∠AOP＝∠COP＝∠AOC＝×38°＝19°，
∴∠BOP＝180°﹣∠AOP＝180°﹣19°＝161°，
∵ON平分∠POB
∴∠PON＝∠BOP＝×161°＝80.5°，
∴∠CON＝∠PON﹣∠COP＝80.5°﹣19°＝61.5°．
【点睛】
本题主要考查角平分线的定义、邻补角及角的和差关系，熟练掌握角平分线的定义、邻补角及角的和差关系是解题的关键．
10、（1）见解析；（2）见解析；（3）见解析；（4）见解析；（5）DF
【分析】
（1）连接AC并向两端延长即可；
（2）连接CD并延长CD即可；
（3）连接BD即可；
（4）过D作线段DF⊥AB，垂足为F；
（5）根据垂线段的长度是点到直线的距离解答即可．
【详解】
解：（1）直线AC如图所示；
（2）射线CD如图所示；
（3）线段BD如图所示；
（4）垂线段DF如图所示；
（5）垂线段DF的长是点D到直线AB的距离，
故答案为：DF．

【点睛】
本题考查画直线、射线、线段、垂线段、点到直线的距离，熟练掌握基本作图方法，理解点到直线的距离的定义是解答的关键．
