初中物理教科版九年级上册2 磁场对电流的作用教案及反思

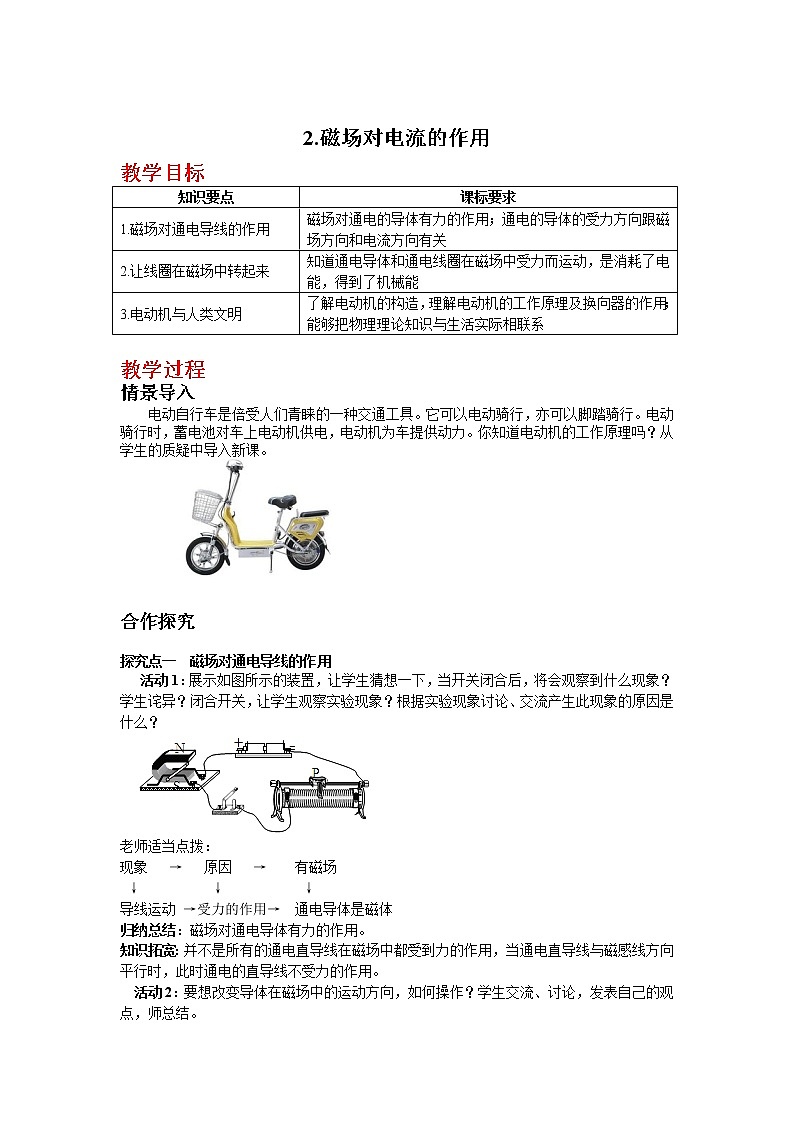

2.磁场对电流的作用

教学目标

情景导入

电动自行车是倍受人们青睐的一种交通工具。它可以电动骑行，亦可以脚踏骑行。电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力。你知道电动机的工作原理吗？从学生的质疑中导入新课。

合作探究

探究点一  磁场对通电导线的作用

活动1：展示如图所示的装置，让学生猜想一下，当开关闭合后，将会观察到什么现象？学生诧异？闭合开关，让学生观察实验现象？根据实验现象讨论、交流产生此现象的原因是什么？

老师适当点拨：

现象   →   原因   →    有磁场

↓          ↓           ↓

导线运动 →受力的作用→  通电导体是磁体

归纳总结：磁场对通电导体有力的作用。

知识拓宽：并不是所有的通电直导线在磁场中都受到力的作用，当通电直导线与磁感线方向平行时，此时通电的直导线不受力的作用。

活动2：要想改变导体在磁场中的运动方向，如何操作？学生交流、讨论，发表自己的观点，师总结。

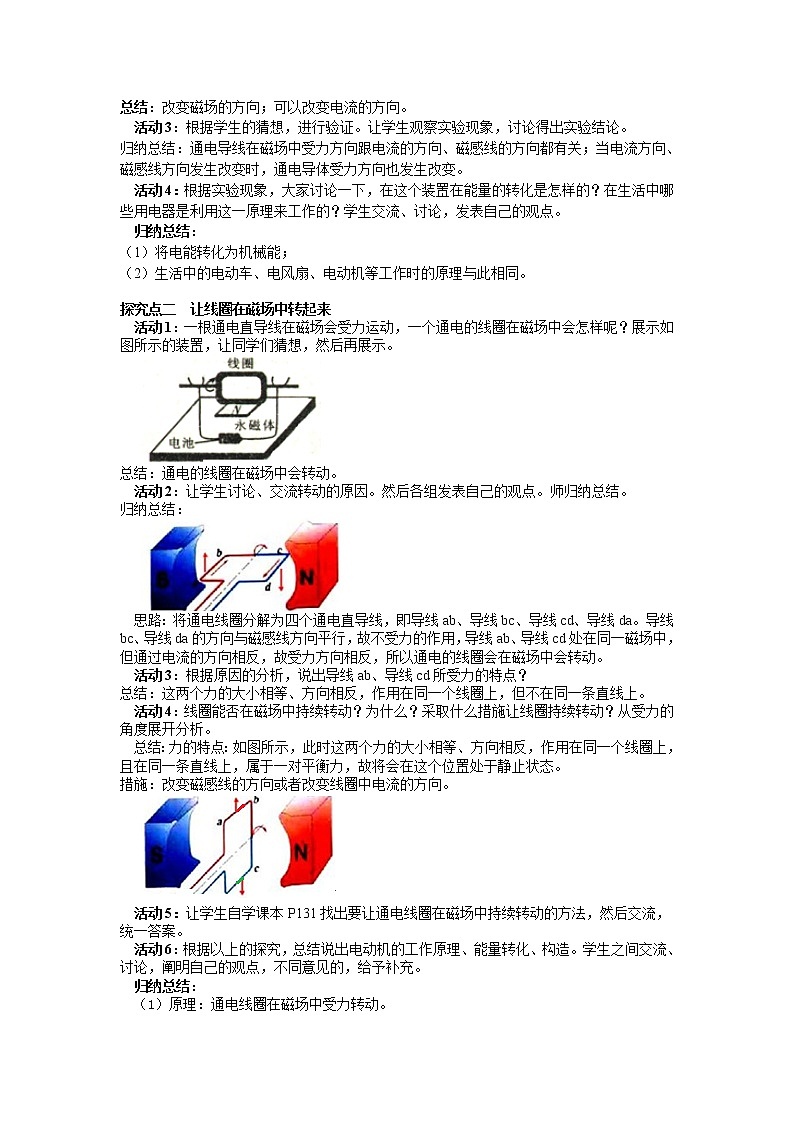

总结：改变磁场的方向；可以改变电流的方向。

活动3：根据学生的猜想，进行验证。让学生观察实验现象，讨论得出实验结论。

归纳总结：通电导线在磁场中受力方向跟电流的方向、磁感线的方向都有关；当电流方向、磁感线方向发生改变时，通电导体受力方向也发生改变。

活动4：根据实验现象，大家讨论一下，在这个装置在能量的转化是怎样的？在生活中哪些用电器是利用这一原理来工作的？学生交流、讨论，发表自己的观点。

归纳总结：

（1）将电能转化为机械能；

（2）生活中的电动车、电风扇、电动机等工作时的原理与此相同。

探究点二  让线圈在磁场中转起来

  活动1：一根通电直导线在磁场会受力运动，一个通电的线圈在磁场中会怎样呢？展示如图所示的装置，让同学们猜想，然后再展示。

总结：通电的线圈在磁场中会转动。

活动2：让学生讨论、交流转动的原因。然后各组发表自己的观点。师归纳总结。

归纳总结：

思路：将通电线圈分解为四个通电直导线，即导线ab、导线bc、导线cd、导线da。导线bc、导线da的方向与磁感线方向平行，故不受力的作用，导线ab、导线cd处在同一磁场中，但通过电流的方向相反，故受力方向相反，所以通电的线圈会在磁场中会转动。

活动3：根据原因的分析，说出导线ab、导线cd所受力的特点？

总结：这两个力的大小相等、方向相反，作用在同一个线圈上，但不在同一条直线上。

活动4：线圈能否在磁场中持续转动？为什么？采取什么措施让线圈持续转动？从受力的角度展开分析。

总结：力的特点：如图所示，此时这两个力的大小相等、方向相反，作用在同一个线圈上，且在同一条直线上，属于一对平衡力，故将会在这个位置处于静止状态。

措施：改变磁感线的方向或者改变线圈中电流的方向。

活动5：让学生自学课本P131找出要让通电线圈在磁场中持续转动的方法，然后交流，统一答案。

活动6：根据以上的探究，总结说出电动机的工作原理、能量转化、构造。学生之间交流、讨论，阐明自己的观点，不同意见的，给予补充。

归纳总结：

（1）原理：通电线圈在磁场中受力转动。

（2）构造：电动机由能够转动的线圈和固定不动的磁体两部分组成。在电动机里，能够转动的部分叫转子，固定不动的部分叫定子。

（3）电动机转动的方向：与电流和磁场方向都有关，改变电流方向或磁场方向，电动机的转动方向就随之改变；但如果同时改变电流方向和磁场方向，电动机的转动方向不变。

（4）能的转化：电动机工作时，将电能转化为机械能。

典例剖析   如图所示为小玲和小辉同学制作的直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，磁体放在线圈下，闭合开关且用手轻推一下线圈，线圈就会不停地转动起来。

（1）直流电动机的工作原理是_________________。
（2）将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周，其作用与直流电动机中的____________作用相同。
（3）通过改变____________________方向，可以改变线圈的转动方向。

（4）如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，请你分析可能的原因是

_______________。

思路导引：该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的方向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去，这项任务由换向器完成。要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此要从这两方面入手考虑；线圈不转动的原因可能是无电流、磁场太弱、开始线圈处在平衡位置。

参考答案：（1）通电线圈在磁场中受力转动；（2）换向器；（3）磁场或电流；（4）磁场太弱．

探究点三  电动机与人类文明

活动：随着社会的发展和技术的进步，电动机和人类的关系将越来越密切。走进生活，列举出生活中的电动机有哪些？在使用的过程中有什么优点？

归纳总结：

（1）应用：电风扇、洗衣机等多数用交流电动机。电动玩具、录音机等小型电器多使用直流电动机。

（2）电动机的优点：构造简单、控制方便、体积小、效率高、功率可大可小、价格便宜、无污染。

板书设计

2.磁场对电流的作用

教学反思

本节内容的教学重点是“磁场对通电导线的作用”，做好教学重点的关键环节是是做好“通电导体在磁场中受到力的作用”的实验。在设计实验上，我首先让学生根据实验装置做出猜想，然后再进行实验验证，进而得出磁场对通电导体有力的作用。在处理电动机的工作原理时，由于这一部分知识比较抽象，我把线圈分解为通电的直导线，这一对学生来说就化抽象为形象、化复杂为简单，就很容易接受了。但线圈在磁场中不能够持续转动？怎么办。此时让学生出谋划策，这样就使得学生在不知不觉中接受了换向器这一知识点。由于本节内容较多，在让学生经历探究实验的过程时间给得不够充分，没有让学生亲自动手操作，对少中下水平学生来说显得节奏过快。
