一、磁场对通电导线的作用

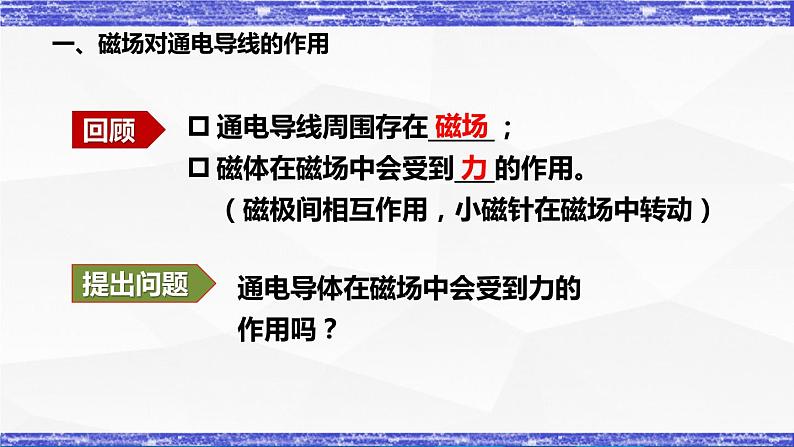

通电导线周围存在_____；磁体在磁场中会受到___的作用。 （磁极间相互作用，小磁针在磁场中转动）

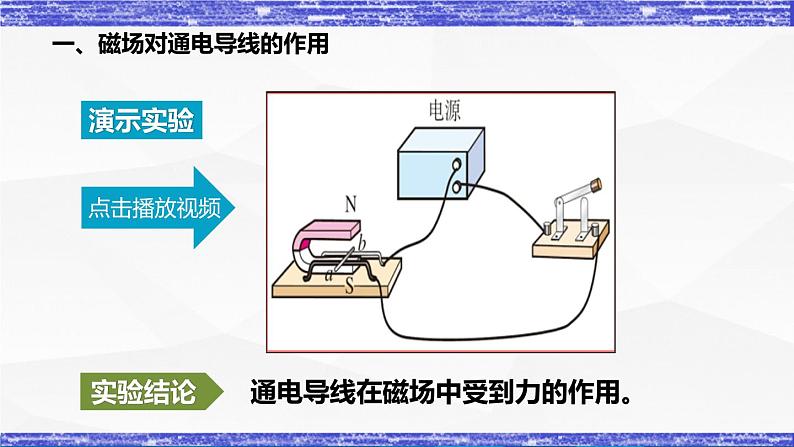

通电导体在磁场中会受到力的作用吗？
通电导线在磁场中受到力的作用。

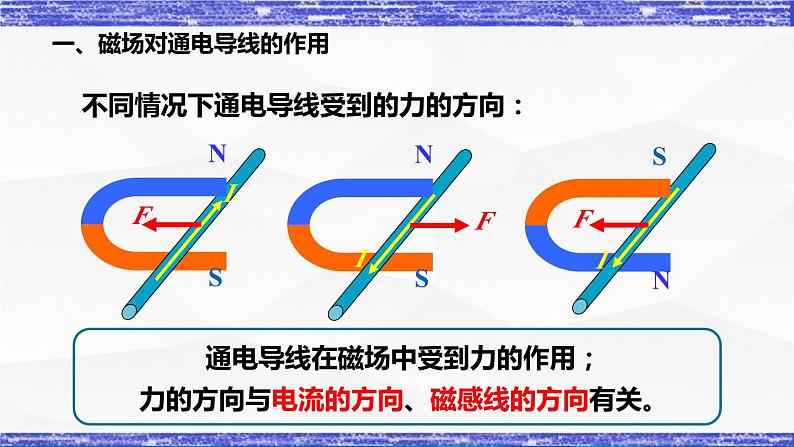

不同情况下通电导线受到的力的方向：

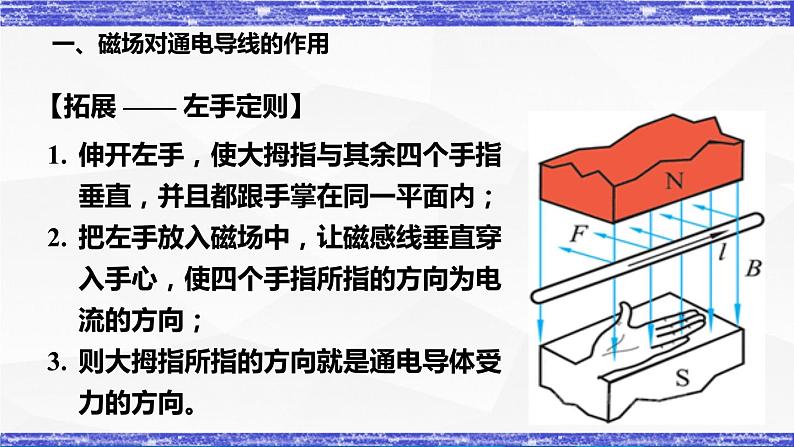

【拓展 —— 左手定则】
伸开左手，使大拇指与其余四个手指垂直，并且都跟手掌在同一平面内；把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向；则大拇指所指的方向就是通电导体受力的方向。
二、让线圈在磁场中转起来

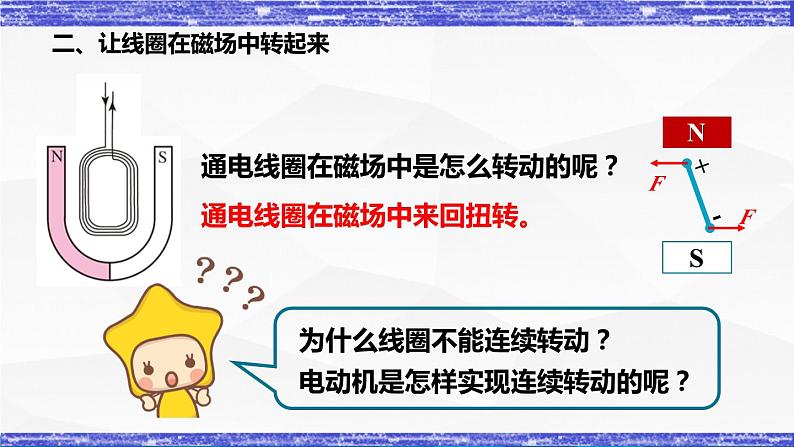

通电线圈在磁场中是怎么转动的呢？
通电线圈在磁场中来回扭转。

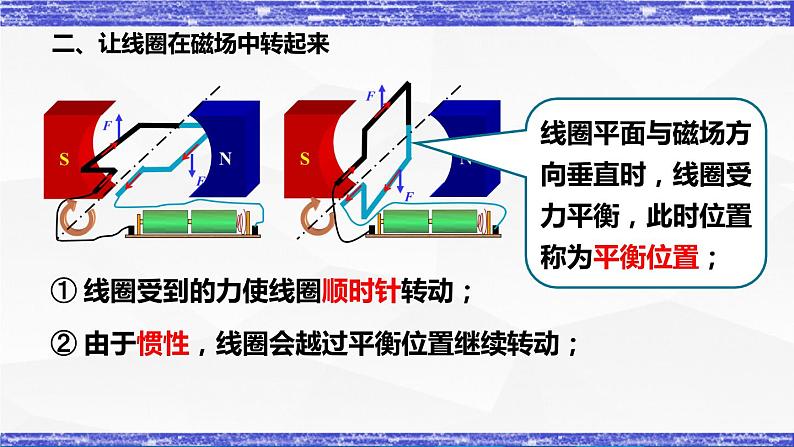

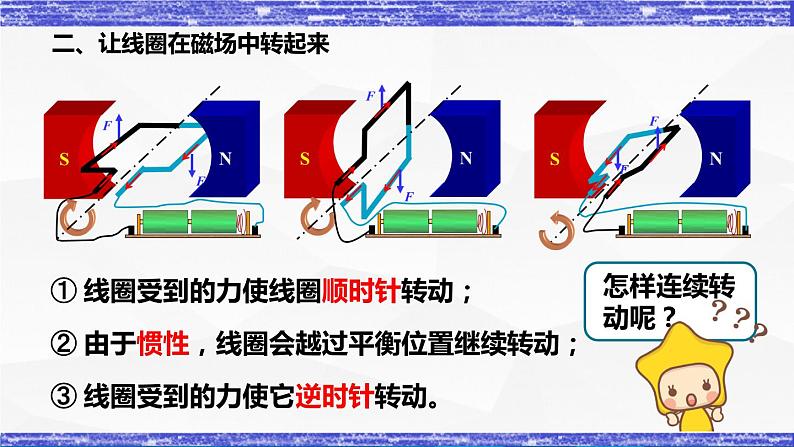

① 线圈受到的力使线圈顺时针转动；
② 由于惯性，线圈会越过平衡位置继续转动；
③ 线圈受到的力使它逆时针转动。
如果后半段不是使用停止供电的办法，该怎么做？
刮掉作为转动轴的漆包线同侧的半边漆皮。
通电导体在磁场中受力的作用
构造简单，控制方便，体积小，效率高，对环境污染很小。
磁场对通电导线的作用：通电导线在磁场中要受到力的 作用；与电流方向和磁场的方向有关
电动机的基本构造：定子、转子、换向器
电动机的工作原理：通电线圈在磁场中受到力的作用
1. 如图所示的电路中,当开关闭合后,若想使电动机转速变慢,应把滑动变阻器的滑片P向______端移动.
2.如图为电动机和发电机模型,其中图_____（填“甲”或“乙”)为电动机模型,其工作原理是__________________________；电动机工作时,能够使线圈平稳、连续不停地转动下去是靠_______实现的。 　　
通电导体在磁场中受力运动
3.下列说法正确的是( )A.电动机是把机械能转化为电能的机器B.电动机是把电能转化为机械能的机器C.直流电动机是利用线圈的转动而产生电流的D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢
