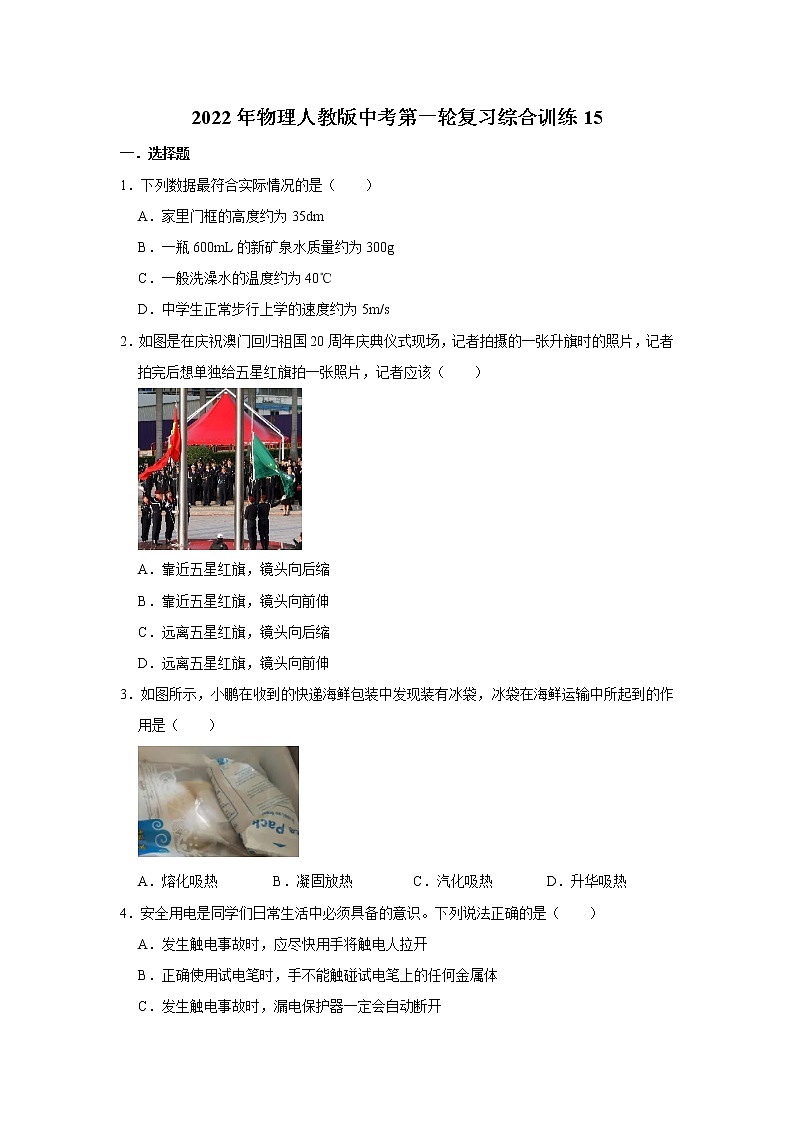

2022年物理人教版中考第一轮复习综合训练15

这是一份2022年物理人教版中考第一轮复习综合训练15，共25页。试卷主要包含了下列数据最符合实际情况的是等内容，欢迎下载使用。
1．下列数据最符合实际情况的是（ ）
A．家里门框的高度约为35dm
B．一瓶600mL的新矿泉水质量约为300g
C．一般洗澡水的温度约为40℃
D．中学生正常步行上学的速度约为5m/s
2．如图是在庆祝澳门回归祖国20周年庆典仪式现场，记者拍摄的一张升旗时的照片，记者拍完后想单独给五星红旗拍一张照片，记者应该（ ）
A．靠近五星红旗，镜头向后缩
B．靠近五星红旗，镜头向前伸
C．远离五星红旗，镜头向后缩
D．远离五星红旗，镜头向前伸
3．如图所示，小鹏在收到的快递海鲜包装中发现装有冰袋，冰袋在海鲜运输中所起到的作用是（ ）
A．熔化吸热B．凝固放热C．汽化吸热D．升华吸热
4．安全用电是同学们日常生活中必须具备的意识。下列说法正确的是（ ）
A．发生触电事故时，应尽快用手将触电人拉开
B．正确使用试电笔时，手不能触碰试电笔上的任何金属体
C．发生触电事故时，漏电保护器一定会自动断开
D．高压输电线路即使不接触也会有危险，应该远离
5．电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图甲所示是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。下图中能说明这一原理的是（ ）
A．B．
C．D．
6．如图所示，是一名运动员投掷铅球的过程示意图。铅球在b点离手，c点是铅球运动的最高点，不计空气阻力。在a到d的整个过程中，下列说法错误的是（ ）
A．在 a 到b 的过程中，运动员对铅球做了功
B．在 c 到d的过程中，铅球的重力势能减小
C．在 b 到 d 的过程中，铅球的机械能先增加上后减少
D．在 b 到 d 的过程中，铅球的运动状态在不断的变化

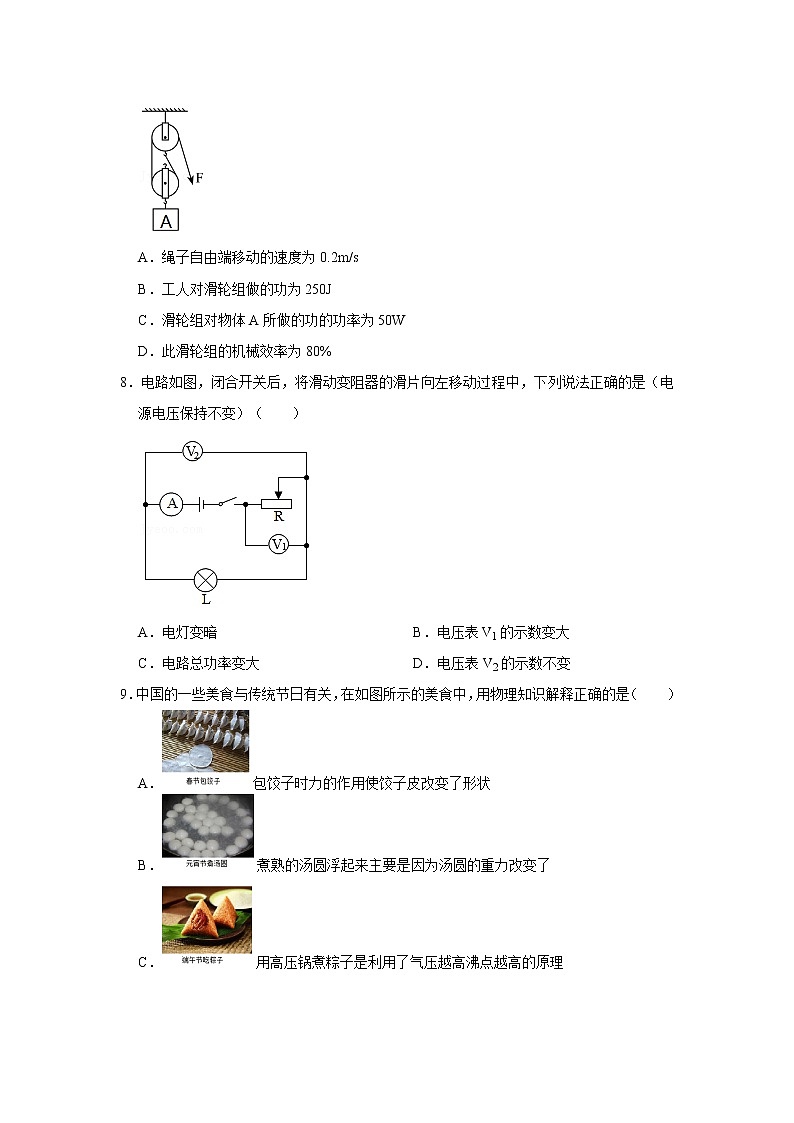

7．如图所示，工人用125N的拉力，在10s内将重为200N的物体A匀速提升2m，若不计绳重和摩擦，下列说法正确的是（ ）
A．绳子自由端移动的速度为0.2m/s
B．工人对滑轮组做的功为250J
C．滑轮组对物体A所做的功的功率为50W
D．此滑轮组的机械效率为80%
8．电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（ ）
A．电灯变暗B．电压表V1的示数变大
C．电路总功率变大D．电压表V2的示数不变
9．中国的一些美食与传统节日有关，在如图所示的美食中，用物理知识解释正确的是（ ）
A．包饺子时力的作用使饺子皮改变了形状
B．煮熟的汤圆浮起来主要是因为汤圆的重力改变了
C．用高压锅煮粽子是利用了气压越高沸点越高的原理
D．如果将月饼带到月球上，它的质量会减小
10．如图所示是一款行车记录仪，它左侧部分是平面镜，用于司机观察后方来车。右侧部分是一显示屏，实时显示前方摄像头记录的路况信息。下列说法正确的是（ ）
A．摄像头能够成像是利用了光的折射
B．司机观察后方来车是利用光的反射
C．前方物体越近，显示屏上的像越大
D．后方来车越远，平面镜上的像越小
11．水平桌面上放有甲、乙两个完全相同的容器，容器内装两种质量相同的不同的液体。在乙容器中放入A、B两个小球后，静止时如图所示，两容器液面相平。把甲容器中液体倒入乙容器中一部分后（两液体相溶），小球静止时，下列说法正确的是（ ）
A．乙容器底受到液体的压强变小
B．小球A将沉入容器底部
C．A、B两个小球所受浮力不变
D．小球B对容器底压力变大
12．如图所示，电源电压为4.5V保持不变，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样。若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化。则下列说法正确的是（ ）
A．灯泡消耗的最小功率为0.45W
B．滑动变阻器的取值范围是4～10Ω
C．电流表的示数变化范围0.3～0.6A
D．电路消耗的最大总功率为2.7W
二．填空题
13．2010年4月14日凌晨，青海省玉树县发生7.1级地震，给当地人民带来了巨大损失。在抗震救灾中，专家搜救队和直升机抢险队在抢救生命和运送物资方面发挥了重要作用。专家搜救队在搜救被困人员时，主要是通过喊话和注意听被困人员的呼喊、呻吟、敲击声，先确定被困人员的大致位置，再进行施救。这种搜救方式利用了声波传递 的特性。被困人员通过敲击发出求救信号，声音主要是通过 （选填“气体”或“固体”）传给搜救人员的。搜救人员在确定被困人员的大致位置时主要利用了人耳的 效应。
14．如图是翼装运动员表演时的情景，翼装的形状与机翼相似，这是利用空气流速越快的位置 来获得升力。随着其高度的降低，大气压强将会变 。当运动员在空中匀速盘旋时，他受到的力为 （填“平衡力”或“非平衡力”）。
15．大多数汽车都配有导航仪和倒车雷达，如图所示。导航仪是利用 与卫星联系来传递信息，以确定汽车所处的位置。汽车倒车时要挂入倒车挡，车尾的3﹣5个探头通过发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。实践中发现，当其中某个探头损坏时，雷达仍可以使用，可见这些探头是并联在电路中，而挂挡器相当于电路中的 。
16．下列光现象中，属于光的折射现象的有 。
①插入水中的筷子变“弯折”；
②湖面上波光粼粼；
③坐井观天，所见甚小；
④“猪八戒”照镜子；
⑤漫步湖边，看到水中的“鱼儿”；
⑥树荫下的圆形光斑。
17．如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，AC长30cm.室外机质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F为 N（支架重力忽略不计）。为了安全，从力学角度分析，室外机的位置应尽量 （选填“远离”或“靠近”）墙壁。
18．“木桶理论”指出木桶能盛下水的容量由 （选填“最短”“最长”或“最重”）的木板来决定，若将如图盛有适量水的试管由倾斜位置A缓慢移至竖直位置 B．在此过程中，水对试管底部的压强 （选填“变大”“变小”或“不变”）。
19．如图所示，是小美冬季购买的电加热羊毛手套。手套通电后能产生热量是因为电流具有 效应，手套内有很厚的羊毛可以有效减少手和寒冷的外界产生 ，起到防寒保暖的作用。
20．如图是现在家庭常用的电子式电能表表盘，表盘上标有3000r/（kW•h），表示每消耗1kW•h的电能，指示转盘转动3000次。小明将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了300转。该家用电器消耗的电能 J，该家用电器的额定功率是 W，则这个家用电器可能是 （选填“电热水壶”、“台灯”或“电视机”）。
21．如图甲所示是小灯泡L和电阻R的I﹣U图像，将小灯泡L和电阻R接入如图乙所示电路中，电源电压不变。只闭合开关S1时，小灯泡L的实际功率为1W，则此时小灯泡L的电阻为 Ω，电源电压为 V；再闭合开关S2时，电路总功率为 W。
三．作图题
22．作图
（1）利用平面镜成像特点，在图甲中画出物体AB在平面镜中所成的像；
（2）一束光由空气斜射入水中，请在图乙中画出反射光线及折射光线的大致位置；
（3）通过凸透镜焦点的光线AO，经过凸透镜沿OB方向水平射出，请在图丙中大致作出该凸透镜和焦点F的位置。（保留作图痕迹）
23．如图所示，闭合开关后，条形磁铁受到地面的摩擦力向右，请标出：
（1）电源右端的极性（用“+”或“﹣”表示）。
（2）电流表下端接线柱的极性（用“+”或“﹣”表示）。
（3）电磁铁左端的磁极（用“N”或“S”表示）。
24．如图所示。请在图中画出物体A以初速度v沿斜面向上减速运动的过程中，物体A所受到的重力和滑动摩擦力的示意图。
四．解答题
25．夏天，小明去商店买冰糕，当售货员从冰柜中拿出冰糕时，发现包装纸上结满了“白霜”，这是 现象；他剥开冰糕包装纸，看到冰糕冒“白气”，这是 现象； 他把冰糕放在杯子里，一会儿杯子的外壁“出汗”，这是 现象；不一会儿，杯子里的冰糕全部成了液体，这是 现象。
五．计算题
26．（9分）如图甲所示是款电热水龙头.使用时功率可以在4400W和220W之间任意调节，其简化电路如图乙所示。（R、R0均为加热电阻）求：
（1）电阻R0的阻值：
（2）变阻器R的最大阻值：
（3）若电热水龙头的功率为2100W，1min放出水的质量为2kg，不计热量损失，可将自来水出水温度提高多少℃？[c水＝4.2×103J/（kg•℃）]
27．（9分）科技的发展，推动了无人驾驶汽车的发展。一辆无人驾驶汽车的质量为2.0×103kg，10min内汽车在平直路面上匀速行驶了12km，消耗了4kg的汽油，此过程汽车受到的阻力为汽车总重的0.2倍，行驶时汽车轮胎与地面接触的总面积为0.1m2．（若汽油完全燃烧，q汽油＝4.0×107J/kg）求：
（1）汽车行驶时对水平路面的压强；
（2）汽车牵引力做功的功率；
（3）汽车发动机的效率。
六．实验探究题
28．如图所示是小芳探究“某物质熔化和凝固规律”的实验图。
（1）你从图中可以看出该物质是 （选填“晶体”或“非晶体”），该物质的熔点和凝固点分别是 、 。
（2）该物质在BC段处于 （选填“固态”、“液态”、“气态”或“固液共存”）。物质从D到G 热量。（选填“吸收”或“放出”）。
（3）物质在EF段是 过程（填物态变化名称），该物态变化过程持续了 min。
29．实验室常用蜡烛完成以下光学实验：
（1）图甲为小孔成像示意图，该现象可以用 来解释。
（2）图乙为探究平面镜成像特点的实验装置。若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为 cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板 （填“能”或“不能”）看到蜡烛所成的像。
（3）图丙为探究凸透镜成像规律的实验装置。实验前必须调整焰心、光心和光屏中心在 。当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清断的像，由此可知，该凸透镜的焦距是 cm保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向 （选填“左”或“右”）移动适
当距离能再次得到清晰的倒立、 （选填“放大”或“缩小”）的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的 透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。
30．如图是探究“物体动能的大小与什么因素有关”的实验示意图。让同一钢球分别从斜面的不同高度由静止开始滚下，撞击木块。
（1）该实验是通过观察 来判断 （选填“钢球”或“木块”）动能的大小。这种探究方法称为 。
（2）利用图中的器材可以探究物体动能的大小与物体 的关系，得到的结论是： 。
31．小明想知道酱油的密度，于是他和小华用天平和量筒进行了测量，步骤如下：
A．用调好的天平测出烧杯的质量为17g。
B．在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量（如图甲所示）。
C．将烧杯中的酱油全部倒入量筒中，测出酱油的体积（如图乙所示）。
（1）烧杯中酱油的质量为 g；
（2）观察量筒中体积时，视线应与凹形液面的 相平，读得量筒中酱油的体积为 ml；
（3）酱油的密度为 kg/m3．小明用这种方法测出的酱油密度会 （选填“偏大”或“偏小”）。若要消除这一操作误差，只要调整上述步骤的顺序就可以了，步骤应调整为 （填序号）
（4）小华提出，不用砝码，只用天平和量筒以及两个完全相同的烧杯和适量的水，设计了如下实验步骤，也能测出酱油的密度，请你补充完整。
①将两个烧杯分别放在天平左右两盘，调节天平平衡。
②将左盘烧杯中装适量的酱油， 。
③用量筒分别测出烧杯中酱油的体积V1和水的体积V2。
④则酱油的密度表达式ρ＝ （已知水的密度为ρ水）。
32．张良利用图甲的电路做“探究电流与电压关系”的实验。
（1）连接电路前，张良发现电流表指针如图乙所示，接下来应该进行的操作是 。
（2）正确连接电路后，闭合开关，移动变阻器的滑片，某时刻电压表的示数如图丙，则电压表读数为 V；继续调节变阻器滑片，进行多次实验，记录电流表示数I和电压表示数U，绘出U﹣I图像，如图丁中的a所示，由图得出的结论是，在导体电阻一定时，通过导体的电流与加在导体两端的电压成 （选填“正比”或“反比”）。
（3）细心的张良发现，以上实验所用定值电阻上标注的阻值与实验数据计算出的阻值不符，如果标注的阻值准确无误，根据标注阻值作出的U﹣I图像实际是图丙中的b，那么a与b有差异不重合的原因是 （选填“A”或“B”或“C”）。
A.实验有误差B.电压表的分流作用C.电流表的分压作用
（4）张良同学将电源电压设定为6V不变，并只将定值电阻R换成额定电压为2.5V的小灯泡L1（额定电流约为0.6A）来探究“小灯泡的亮度与什么因素有关”。他闭合开关，移动滑动变阻器滑片P，张良发现小灯泡L1始终不亮，电压表有示数，电流表无示数，小灯泡出现的故障可能是 （选填“断路”或“短路”）。
（5）张良排除故障后，按上图所示的电路继续进行实验。
①闭合开关，滑片P向左端移动，使小灯泡L1发光，测出小灯泡L1的相关物理量，记录和计算结果如表：
②张良注意到小灯泡L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是：灯泡的实际功率 （选填“越大”或“越小”），灯泡越亮。
（6）完成上述实验后，同组的亚瑟向老师要了一个已知阻值为R0的定值电阻、一个单刀双掷开关、阻值足够大的滑动变阻器Rp和电源电压模糊不清的学生电源，设计了如图所示的实验电路，也测出了小灯泡L1的额定功率，请你帮他完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点 （选填“1”或“2”），移动滑片，使电压表的示数为灯泡的额定电压UL＝2.5V；
②保持滑动变阻器的滑片位置不动，再将开关S2拨到另一触点，读出电压表的示数为U；
③小灯泡额定功率的表达式为P额＝ （用R0、U等已知物理量表示）。
参考答案
一．选择题
1．解：A、家里门框的高度约为2m，即20dm，故A错误。
B、一瓶600mL的新矿泉水质量约为600g，故B错误。
C、一般洗澡水的温度约为40℃，符合实际，故C正确。
D、中学生正常步行上学的速度约为1.1m/s，故D错误。
故选：C。
2．解：记者拍完后想单独给五星红旗拍一张照片，说明此时像变大，由凸透镜成实像的规律可知，像距应变大，物距应减小，所以记者应该靠近五星红旗，镜头向前伸，故B正确。
故选：B。
3．解：将冰块和海鲜放在一起，冰吸收热量，熔化成水，使得海鲜温度降低，不易变质，故B、C、D不符合题意，A符合题意。
故选：A。
4．解：A、当发现有人触电时，应该立即采取的措施是使触电人尽快与带电体分离，不能用手拉触电的人，否则自己也会触电，故A错误；
B、使用试电笔时，手应接触笔尾金属体，这样才能辨别火线和零线，故B错误；
C、发生触电事故时，漏电保护器不一定会自动断开，故 C 错误；
D、高压输电线路即使不接触也会有危险，应该远离，故D正确。
故选：D。
5．解：由题意可知，刷身份证时会产生感应电流，即由磁产生电，有感应电流产生，所以其工作原理为电磁感应现象；
A、图中有电源，为电动机的工作原理，是根据通电导体在磁场中受力而运动的原理制成的，故A不符合题意；
B、图中没有电源，为发电机的工作原理，是根据电磁感应现象制成的，故B符合题意；
C、图示的实验是探究通电螺线管的磁性强弱与电流大小的关系，运用了电流的磁效应，故C不符合题意；
D、图示为奥斯特实验，说明通电导线周围存在磁场，故D不符合题意。
故选：B。
6．解：A、在a到b的过程中，铅球受到推力作用，且在推力方向上通过了距离；故运动员对铅球做了功，故A正确；
B、从c到d的过程中，铅球的质量不变，高度先增加，后降低，所以重力势能能先增加后减少；故B正确；
C、在 b 到 d 的过程中，球会克服空气的摩擦做功，机械能转化为内能，所以球的机械能会变小，故C错误；
D、在 b 到 d 的过程中，铅球的运动方向发生了变化，则运动状态在不断的变化，故D正确；
故选：C。
7．解：
A、由图可知，动滑轮上绳子的段数n＝2，绳子自由端移动距离s＝nh＝2×2m＝4m，
绳子自由端移动的速度v＝＝＝0.4m/s，故A错误；
B、工人对滑轮组做的功（总功）：W总＝Fs＝125N×4m＝500J，故B错误；
C、滑轮组对物体A所做的功（有用功）：W有＝Gh＝200N×2m＝400J，
则滑轮组对物体A所做功的功率：P＝＝＝40W，故C错误；
D、此滑轮组的机械效率：η＝×100%＝×100%＝80%，故D正确。
故选：D。
8．解：闭合开关S后，滑动变阻器R与灯泡串联，电流表测量电路总电流，电压表V2测灯泡两端的电压，电压表V1测R两端的电压。
将滑动变阻器R的滑片P向左移动，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；
由U＝IR可知，灯泡两端的电压变大，即电压表V2的示数变大；
因P＝UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变大，灯泡变亮；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变小，即电压表V1的示数变小；
由P＝UI可知，电路的总功率变大；
综上所述，C正确，ABD错误。
故选：C。
9．解：A、包饺子时力的作用使饺子皮改变了形状，即饺子发生了形变。故A正确；
B、煮熟的汤圆浮起来主要是因为汤圆受到的浮力变大，大于重力。故B错误。
C、高压锅是利用增大气压从而提高水的沸点，使食物更容易煮熟。故C正确；
D、将月饼带到月球上，所含物质的多少不变，即它的质量不变。故D错误。
故选：AC。
10．解：
A、摄像头相当于凸透镜，凸透镜对光线有会聚作用，属于光的折射，故A正确；
B、司机通过平面镜观察后方来车，是利用平面镜对光的反射作用，故B正确；
C、前方物体越近，物距越小，像距越大，所以显示屏上的像越大，故C正确；
D、后方来车越远，平面镜上的像的大小与车的大小相同，所以像的大小保持不变，故D错误。
故选：ABC。
11．解：水平桌面上放有甲、乙两个完全相同的容器，容器内装两种质量相同的不同的液体，两容器液面相平，由图可知，甲液体的体积要大于乙液体的体积，根据ρ＝可知，甲液体的密度要小于乙液体的密度；
由图可知，A在乙液体中悬浮，A受到的浮力等于A的重力；B在乙液体中下沉，则B受到的浮力要小于其重力；
A、把甲容器中液体倒入乙容器中一部分后，液体的总重力变大，对容器底部的压力变大，根据p＝可知，容器底受到液体的压强变大，故A错误；
BC、由于甲的密度要小于乙的密度，把甲容器中液体倒入乙容器中一部分后，液体密度变小，排开的液体的体积不变，根据阿基米德原理F浮＝ρ液gV排可知，A、B受到的浮力都变小；此时小球A受到的浮力要小于A的重力，所以小球A会下沉到容器底部，故B正确，C错误；
D、小球B受到的浮力变小，其重力不变，则小球B对容器底压力变大，故D正确。
故选：BD。
12．解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端电压，电流表测量电路电流。
（1）由I＝可得，灯泡的阻值：RL＝＝＝5Ω；
当滑动变阻器接入电路的最大阻值为10Ω时，电路电流最小，则最小电流：Imin＝＝＝0.3A；
灯泡的最小功率：PLmin＝（Imin）2RL＝（0.3A）2×5Ω＝0.45W，故A正确；
（2）已知电流表量程为0～0.6A，滑动变阻器允许的最大电流为1A，灯泡的额定电流为0.5A，因此电路允许的最大电流为0.5A，此时灯泡两端电压为2.5V，
因串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：U滑＝U﹣UL＝4.5V﹣2.5V＝2V，
因串联电路中各处电路相等，所以滑动变阻器接入电路的最小阻值：Rmin＝＝＝4Ω，
故滑动变阻器允许接入电路的阻值范围为4Ω～10Ω，故B正确；
电流表示数的变化范围为0.3A～0.5A，故C错误；
电路消耗的最大功率：Pmax＝UImax＝4.5V×0.5A＝2.25W，故D错误。
故选：AB。
二．填空题
13．解：专家搜救队在搜救被困人员时，通过喊话和注意听被困人员的呼救、呻吟、敲击声，来确定被困人员的位置，是利用了声音能传递信息；
被困人员通过敲击发出求救信号，声音主要是通过铁管、墙壁等固体传给搜求人员；
被困人员发出求救信号，由于声音传到搜救队员两只耳朵的时刻和强弱以及其他特征也不同，这些差异就是用耳朵判断声源方位的重要基础，这就是双耳效应。
故答案为：信息；固体；双耳。
14．解：翼装上表面弯曲，下表面较平，上方空气流速越大，压强越小；下方空气流速越小，压强越大，所以翼装上方的气流对翼装的压强小于翼装下方的气流对翼装的压强，使翼装上下表面存在向上的压强差，这就是向上的升力；
随着其高度的降低，大气压强将会变大；
当运动员在空中匀速盘旋时，其运动的方向发生了变化，他受到的力为非平衡力。
故答案为：压强越小；大；非平衡力。
15．解：电磁波能够传递信息，汽车导航是利用电磁波传递信息的；
汽车倒车时要挂入倒车挡，车尾的3﹣5个探头通过发出并接收反射回来的超声波，从而确定车尾离障碍物的距离，即挂上倒挡器后，探头的电路中有电流通过，探头能工作，所以挂挡器属于电路中的开关。
故答案为：电磁波；开关。
16．解：①插入水中的筷子看起来变“弯折”了，属于光的折射现象，故①符合题意；
②湖面上波光粼粼是由于光的反射形成的，故②不符合题意；
③坐井观天，所见甚小是光沿直线传播形成的，故③不符合题意；
④“猪八戒”照镜子，是平面镜成像，是由光的反射形成的，故④不符合题意；
⑤漫步湖边，看到水中的“鱼儿”，是光的折射形成的虚像，故⑤符合题意；
⑥树荫下的圆形光斑属于小孔成像，是由光的直线传播形成的，故⑥不符合题意。
故答案为：①⑤。
17．解：由题意可知，以C为支点，ABC是一个杠杆。AC为A处螺钉水平拉力的力臂，室外机对其压力的力臂为AB长的，
由杠杆平衡条件可得：F×AC＝mg×AB；
即：F×30cm＝30kg×10N/kg××40cm；
解得：F＝200N；
为了安全，应减小A处的拉力（若拉力过大，支架对螺钉拉力会使螺钉松动而造成危险）；
在A处拉力和阻力G一定时，室外机的位置越靠近墙壁，室外机对支架压力力臂越小，根据杠杆平衡条件可知，A处的拉力将减小，以保证支架和室外机的安全。
故答案为：200；靠近。
18．解：著名的“木桶理论”：是指用木桶来装水，若制作木桶的木板参差不齐，那么它能盛下水的容量，不是由这个木桶中最长的木板来决定的，而是由最短的木板来决定，所以它又被称为“短板效应”；
由图可知，当试管从倾斜位置A到竖直位置B的过程中，液体深度变大，由p＝ρgh可知，水对试管底部的压强变大。
故答案为：最短；变大。
19．解：手套通电后产生热量是因为电流通过导体时导体会发热，这种现象叫做电流的热效应。手套内有很厚的羊毛可以有效减少手和寒冷的外界产生热传递而保存内能。
故答案为：热；热传递
20．解：
3000r/（kW•h）表示的是电路中每消耗1kW•h的电能，电能表转盘转3000转，
电能表转盘转了300转，该家用电器消耗的电能：
W＝＝0.1kW•h＝3.6×105J，
工作时间t＝6min＝0.1h，
该用电器的功率：
P＝＝＝1kW＝1000W，
因为用电器正常工作，所以用电器的额定功率等于1000W；
而电热水壶的功率在1000W左右，台灯的功率一般小于40W，电视机的功率在200W左右，所以这个家用电器可能是电热水壶。
故答案为：3.6×105；1000；电热水壶。
21．解：闭合S1时，电路为小灯泡的简单电路，L的实际功率为1W，根据P＝UI，在甲图灯L的I﹣U图像上找符合U、I乘积为1W的坐标，可得：UL＝2V，IL＝0.5A；
故电源电压：U＝UL＝2V；
由I＝可得，小灯泡L的电阻：RL＝＝＝4Ω；
闭合S1、S2时，小灯泡L和电阻R并联，电流表测干路中的电流，已知电源电压2V，因并联电路两端电压相等，所以R两端的电压等于2V，由图甲可知，此时通过电阻R的电流为0.2A，
因并联电路中干路电流等于各支路电流之和，所以干路电流I＝0.2A+0.5A＝0.7A，
则电路消耗的总功率：P＝UI＝2V×0.7A＝1.4W。
故答案为：4；2；1.4。
三．作图题
22．解：（1）先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
（2）过入射点O做法线ON，从而确定了入射光线位于法线的左侧，并确定了入射角的大小。然后利用光的反射规律做出对应的反射光线OB。
光从空气斜射入水中，所以折射角小于入射角，由此可以做出对应的折射光线OC。
（3）与OB平行画出凸透镜的主光轴，与AO的交点F就是凸透镜的焦点，再过折射点的位置画出凸透镜，如图所示：
23．解：闭合开关后，条形磁铁受到地面的摩擦力向右，说明条形磁体受到向左的排斥力的作用，同名磁极相互排斥，所以电磁铁的左端为N极，右端为S极；根据安培定则可知，电流从电磁铁的左端流入，右端流出，所以电源的左端为正极，右端为负极；电流从正接线柱流入，从负接线柱流出，所以电流表的上端为负接线柱，下端为正接线柱；如图所示：
24．解：重力的方向总是竖直向下的，作用点在重心，过物体重心沿竖直向下画一条带箭头的线段表示出这个力，并用符号G表示；
物体向上运动，受到的摩擦力方向沿斜面向下，作用点画在重心，如图所示：
四．解答题
25．解：（1）发现包装纸上结满了“白霜”，是由空气中的水蒸气遇冷凝华而成的小冰晶；
（2）冰棒上冒“白气”，是由空气中的水蒸气遇冷液化而成的小水滴；
（3）杯子的外壁“出汗”，是由空气中的水蒸气遇冷液化而成的小水滴；
（4）冰糕全部成了液体，是由固态熔化成液态。
故答案为：凝华；液化；液化；熔化。
五．计算题
26．解：根据电路图可知，定值电阻与滑动变阻器串联；
（1）当变阻器的阻值为0时，电路总电阻最小，由P＝可知，电路的总功率最大，且最大功率为4400W，
由P＝可知，R0的阻值：R0＝＝＝11Ω；
（2）当变阻器的阻值最大时，电路总电阻最大，由P＝可知，电路的总功率最小，且最小功率为220W，
此时电路的总电阻：R总＝＝＝220Ω，
因串联电路的总电阻等于各分电阻之和，所以变阻器R的最大阻值：R＝R总﹣R0＝220Ω﹣11Ω＝209Ω；
（3）电热水龙头的功率为2100W时，工作1min消耗的电能：W＝Pt＝2100W×60s＝1.26×105J，
因不计热量损失，则Q吸＝W，所以由Q吸＝c水mΔt可得，水升高的温度：Δt＝＝＝＝15℃。
答：（1）电阻R0的阻值为11Ω：
（2）变阻器R的最大阻值为209Ω：
（3）不计热量损失，可将自来水出水温度提高15℃。
27．解：（1）汽车行驶时对水平路面的压力：
F＝G＝mg＝2.0×103kg×10N/kg＝2×104N，
对水平路面的压强：
p＝＝＝2×105Pa；
（2）因汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，汽车的牵引力：
F′＝f＝0.2G＝0.2×2×104N＝4×103N，
汽车牵引力做的功：
W＝F′s＝4×103N×12×103m＝4.8×107J，
汽车牵引力做功的功率：
P＝＝＝8×104W；
（3）汽油完全燃烧释放的热量：
Q放＝m汽油q汽油＝4kg×4.0×107J/kg＝1.6×108J，
汽车发动机的效率：
η＝×100%＝×100%＝30%。
答：（1）汽车行驶时对水平路面的压强为2×105Pa；
（2）汽车牵引力做功的功率为8×104W；
（3）汽车发动机的效率为30%。
六．实验探究题
28．解：（1）由图可知，在BC段，物质吸收热量，温度不变，是晶体，熔点为45℃；物质在EF段放出热量，温度不变，凝固点为45℃；
（2）该物质在BC段处于熔化过程中，为固液共存态；物质从D到G的过程中，温度降低，会放出热量；
（3）在EF段，物质放出热量，从液态变为固态，是凝固过程；凝固的时间为15min﹣12min＝3min。
故答案为：（1）晶体；45℃；45℃；（2）固液共存；放出；（3）凝固；3。
29．解：（1）小孔成像的原理是光的直线传播；
（2）平面镜成的像与物关于镜面对称，像距等于物距，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为20cm；
平面镜成像的原理是光的反射，平面镜成的像是来自物体的光经平面镜反射后，反射光线的反向延长线相交而成的；若在像和玻璃板之间放置一个不透明的挡板，玻璃板仍然能反射光而成像，所以从蜡烛A一侧观察玻璃板能看到蜡烛所成的像；
（3）为了使像成在光屏中央，实验前需要调节烛焰、凸透镜、光屏三者的中心在同一高度；
当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清断的像，此时物距等于像距（均为20.0cm），由凸透镜成像规律可知，此时物距等于二倍焦距，成倒立等大的实像，由此可知，该凸透镜的焦距是10.0cm；
保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处（即物距为15cm），蜡烛向右移动，由凸透镜成像规律可知，此时可将光屏向右移动适当距离，才能再次得到清晰的像，此时物距大于一倍焦距小于二倍焦距，成倒立、放大的实像；
若不移动光屏，但清晰的像在光屏的右侧，因凸透镜对光线起会聚作用（能使光线提前会聚），所以可在烛焰和透镜之间放置一个适当的凸透镜也能在光屏上得到一个清晰的像；
故答案为：（1）光的直线传播；（2）20； 能；（3）同一高度上；10.0；右； 放大； 凸。
30．解：（1）实验中通过观察木块被撞击后滑行的距离的大小来间接判断钢球动能的大小，该方法是转换法；
（2）根据图示可知，小球的质量不变，滚下的高度不同，到达水平面时的速度不同，所以探究的是动能大小与速度的关系，钢球的速度越大，撞击木块移动的距离越大，动能越大；结论为：在质量一定时，物体的速度越大，动能越大。
故答案为：（1）木块移动的距离；钢球；转换法；（2）速度；质量一定时，物体的速度越大，动能越大。
31．解：（1）（2）观察量筒中体积时，视线应与凹形液面的底部相平，读得量筒中酱油的体积为40ml；
（3）62g﹣17g＝45g，
酱油的密度为：
ρ＝＝＝1.125g/cm3＝1.125×103kg/m3；
小明不可能把烧杯内的酱油全部倒入量筒内，导致测量的酱油的体积偏小，由公式ρ＝，小明用这种方法测出的酱油密度测量结果偏大；
为减小误差，可先测烧杯和酱油的质量，将酱油倒入量筒，读出体积，再测出烧杯的质量，步骤为BCA。
（4）①将两个烧杯分别放在天平左右两盘，调节天平平衡。
②将左盘烧杯中装适量的酱油，往右盘烧杯中增减水，直至天平再次平衡；
③用量筒分别测出烧杯中酱油的体积V1和水的体积V2；
④因天平平衡，两个烧杯相同相同，故酱油的质量等于水的质量，由密度公式：
ρV1＝ρ水V2，
则酱油的密度表达式ρ＝ρ水。
故答案为：（1）44；（2）底部；40；
（3）1.125×103；偏大；BCA；
（4）往右盘烧杯中增减水，直至天平再次平衡；ρ水。
32．解：（1）连接电路前，电流表的指针在0刻度线右侧，所以电流表使用前需校零；
（2）电压表接入电路的量程为0～3V，分度值为0.1V，所以电压表的示数为2.4V；丁图中的a是一条过原点的直线，所以由图得出的结论是，在电阻一定时，通过导体的电流与导体两端的电压成正比；
（3）电路中定值电阻R的U﹣I图像实际是丙图中的b，由图知，电压相同时，测得的电流偏大，结合并联电路干路电流等于各支路电流之和，电流表示数大于通过电阻R的电流，故a与b不重合有差异的原因是电压表的分流作用，选B；
（4）闭合开关，移动滑动变阻器滑片P，小红发现灯泡L1始终不亮，电流表无示数，则电路可能断路，电压表有示数，说明电压表与电源连通，其故障原因是：灯泡L1的灯丝断了或灯座断路；
（5）小红注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是：小灯泡的亮度与灯的实际电功率有关，实际电功率越大，灯泡越亮；
（6）实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②保持滑动变阻器的滑片位置不动，再将开关S2，拨到触点1，读出电压表的示数为U；
③在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压：
U0＝U﹣2.5V，由欧姆定律可求出灯的额定电流：
IL＝，
小灯泡额定功率的表达式为：
P额＝UL×IL＝2.5V×。
故答案为：（1）校零；（2）2.4；正比；（3）B；（4）灯泡L1的灯丝断了或灯座断路；（5）越大；（6）2；2.5V×。
实验次数
电压/V
电流/A
实际电功率/W
亮度
1
1.6
0.20
0.32
暗
2
2.5
0.24
0.60
正常发光
3
2.8
0.26
0.73
较亮
