初中数学第25章 投影与视图综合与测试综合训练题

这是一份初中数学第25章 投影与视图综合与测试综合训练题，共18页。试卷主要包含了下面的三视图所对应的几何体是，如图所示的支架等内容，欢迎下载使用。

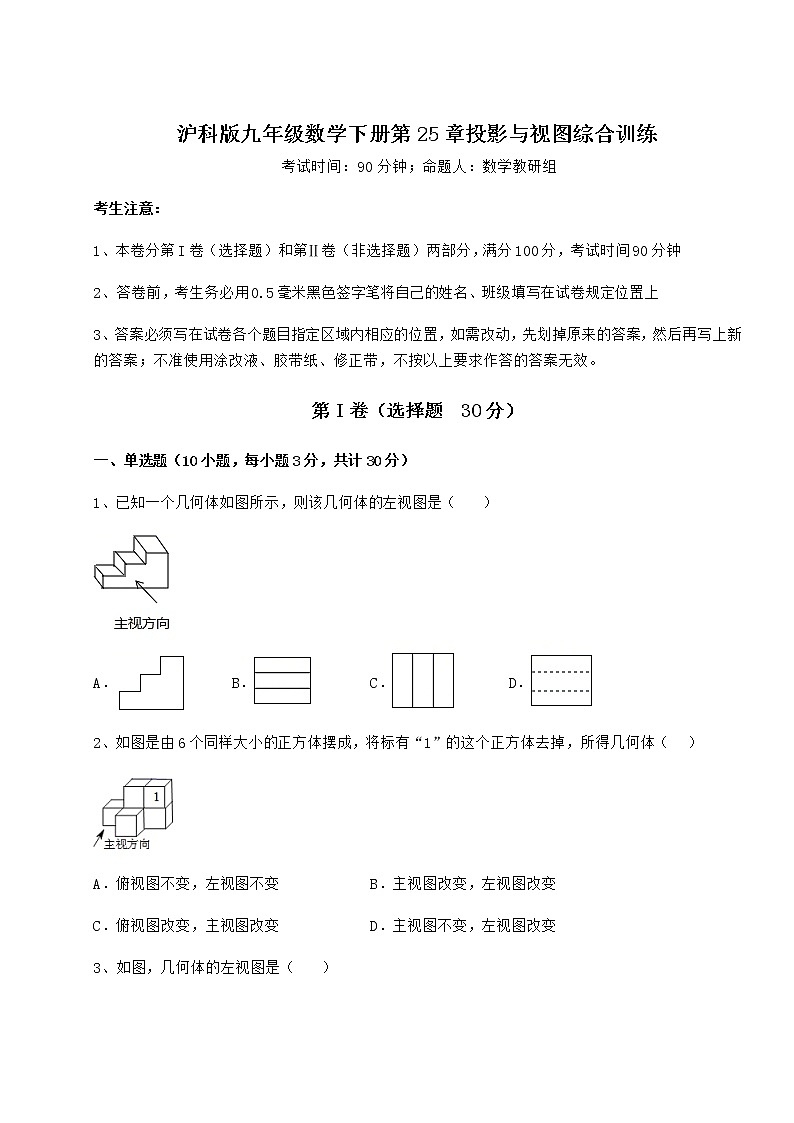

沪科版九年级数学下册第25章投影与视图综合训练 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、已知一个几何体如图所示，则该几何体的左视图是（　　）A． B． C． D．2、如图是由6个同样大小的正方体摆成，将标有“1”的这个正方体去掉，所得几何体（　 ）A．俯视图不变，左视图不变 B．主视图改变，左视图改变C．俯视图改变，主视图改变 D．主视图不变，左视图改变3、如图，几何体的左视图是（    ）A． B． C． D．4、水平放置的下列几何体，主视图不是矩形的是（    ）A． B．C． D．5、如图所示的工件中，该几何体的俯视图是（    ）A． B． C． D．6、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．7、下面的三视图所对应的几何体是（　　）A．  B． C．  D．8、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）A． B．C． D．9、下列哪种光线形成的投影是平行投影（　　）A．太阳 B．探照灯 C．手电筒 D．路灯10、下列物体的左视图是圆的为（    ）A．足球  B． 水杯 C． 圣诞帽  D． 鱼缸第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．2、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．3、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______4、一个“粮仓”的三视图如图所示（单位：m），则它的体积是____5、一个几何体由若干大小相同的小正方体搭成，如图分别是从它的正面、上面看到的形状图，若组成这个几何体的小正方体最少需要m个，最多需要n个，则m﹣n＝____．三、解答题（5小题，每小题10分，共计50分）1、图中是由几个小立方块搭成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的从正面看和从左面看的形状图．2、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的从左面看和从上面看的形状图；（用阴影表示）（2）已知每个小正方体的边长是2cm，求出这个几何体的表面积是多少？3、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．4、一个物体由几个相同的正方体堆叠成，从三个不同方向观察得到的图形如图所示，试回答下面的问题：（1）该物体共有几层？（2）一共需要几个正方体叠成？5、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图． -参考答案-一、单选题1、B【分析】根据几何体左视图的概念求解即可．【详解】解：由左视图的概念可得，这个几何体的左视图为：．故选：B．【点睛】此题考查了几何体的左视图，解题的关键是熟练掌握几何体左视图的概念．左视图，一般指由物体左边向右做正投影得到的视图．2、A【分析】根据几何体的三视图判断即可；【详解】根据已知图形，去掉标有“1”的这个正方体，主视图改变，俯视图和左视图不变；故选A．【点睛】本题主要考查了几何体三视图的应用，准确分析判断是解题的关键．3、C【分析】找到从左面看所得到的图形，比较即可．【详解】解：观察可知，从物体的左边看是一个竖长横短的长方形，由于右边有一条横向棱被遮挡看不见，画为虚线，如图所示的几何体的左视图是： ．故选C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．4、C【分析】根据从正面看到的图形是主视图，观察图形的主视图是否为矩形，即可判断【详解】解：观察各图形，其中A,B,D的主视图是矩形，C选项的主视图是三角形故C选项符合题题意，故选C【点睛】本题考查了三视图，掌握从正面看到的图形是主视图是解题的关键．5、B【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个同心圆，外圆是实线，内圆是虚线，故选：B．【点睛】本题考查了简单组合体的三视图，解题关键是掌握从上边看得到的图形是俯视图．6、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．7、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．8、C【分析】找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．9、A【分析】中心投影是指把光由一点向外散射形成的投影，平行投影是在一束平行光线照射下形成的投影，根据定义逐一分析即可得到答案.【详解】解：太阳光线形成的投影是平行投影，探照灯，手电筒，路灯形成的投影是中心投影，故选A【点睛】本题考查的是平行投影与中心投影的含义及应用，根据定义熟练判断中心投影与平行投影是解题的关键.10、A【分析】根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．【详解】解：A、左视图为圆，故本选项符合题意；B、左视图为长方形，故本选项不符合题意；C、左视图为三角形，故本选项不符合题意；D、左视图为长方形，故本选项不符合题意；故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．二、填空题1、38【分析】在同一时刻物高和影长成正比，据此解答即可．【详解】解：根据相同时刻的物高与影长成比例，设祈年殿的高度为米，则可列比例为，解得．所以祈年殿的高度为38米．故答案为：38．【点睛】本题考查了投影的知识，利用在同一时刻物高与影长的比相等的知识，考查利用所学知识解决实际问题的能力．2、【分析】根据圆柱体的主视图为边长为10cm的正方形，得到圆柱的底面直径和高，从而计算侧面积．【详解】解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，∴圆柱体的底面直径和高为10cm，∴侧面积为=，故答案为：．【点睛】本题考查了几何体的三视图，解题的关键是根据三视图得到几何体的相关数据．3、球【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】解：球的3个视图都为圆；正方体的3个视图都为正方形；所以主视图、左视图和俯视图都一样的几何体为球、正方体等．故答案为：答案不唯一，如球、正方体等．【点睛】本题考查了几何体的三种视图，掌握常见几何体的三视图是关键．4、【分析】根据三视图可知该几何体为圆锥和圆柱的结合体，进而根据三视图中的数据计算体积即可．【详解】解：观察发现该几何体为圆锥和圆柱的结合体，其体积为：，故答案为：【点睛】本题考查了根据三视图计算几何体的体积，由三视图还原几何题是解题的关键．5、﹣4【分析】由主视图和俯视图，判断最多的正方体的个数即可解决问题．【详解】解：由主视图和俯视图可确定所需正方体个数多时的俯视图为：最多的小正方形个数时：∴n＝1+2+2+2+3+3＝13，最少的小正方形个数时：∴m＝1+1+1+2+1+3＝9，∴m－n＝9－13＝﹣4，故答案为：﹣4【点睛】此题主要考查了由三视图判断几何体，根据主视图和俯视图画出所需正方体个数最多和最少的俯视图是关键．三、解答题1、见解析【分析】根据立体图形的三视图特点解答．【详解】解：从正面看，从左面看．【点睛】此题考查立体图形的三视图，正确理解三视图所看的角度及小正方体的位置是解题的关键．2、（1）见解析（2）152cm2．【分析】（1）左视图3列，每列小正方形数目分别为3，2，1；俯视图有3列，每行小正方形数目分别为3，2，1，；（2）先数出各个面小正方形的个数，再乘每个小正方形的面积可计算出表面积．（1）如图所示：（2）（2×2）×（6×6+2）=4×38=152（cm2）．故这个几何体的表面积是152cm2．【点睛】本题考查作图-三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．3、最多可以取走16个小立方块．【分析】根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．【详解】解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：答：最多可以取走16个小立方块．【点睛】本题主要考查了几何体的表面积，熟知几何体表面积的定义以及正方体的表面积公式是解答本题的关键．4、（1）三层；（2）9【分析】（1）由主视图与左视图可以得到该堆砌图形有3层；（2）结合三种视图分析每个位置的小正方体的个数，再写在俯视图中，从而可得答案.【详解】解：（1）由主视图与左视图可得：这个物体一共有三层.（2）结合三种视图可得：各个位置的小正方体的个数如图示： 所以这个图形一共由9个小正方体组成.【点睛】本题考查的是根据三视图还原几何体，掌握“由小正方体堆砌图形的三视图还原堆砌图形”是解本题的关键.5、见解析【分析】根据简单组合体的三视图的意义和画法画出相应的图形即可．【详解】这个组合体的三视图如下：【点睛】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体三视图的画法是正确解答的关键．
