沪科版九年级下册第25章 投影与视图综合与测试习题

沪科版九年级数学下册第25章投影与视图专项训练

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

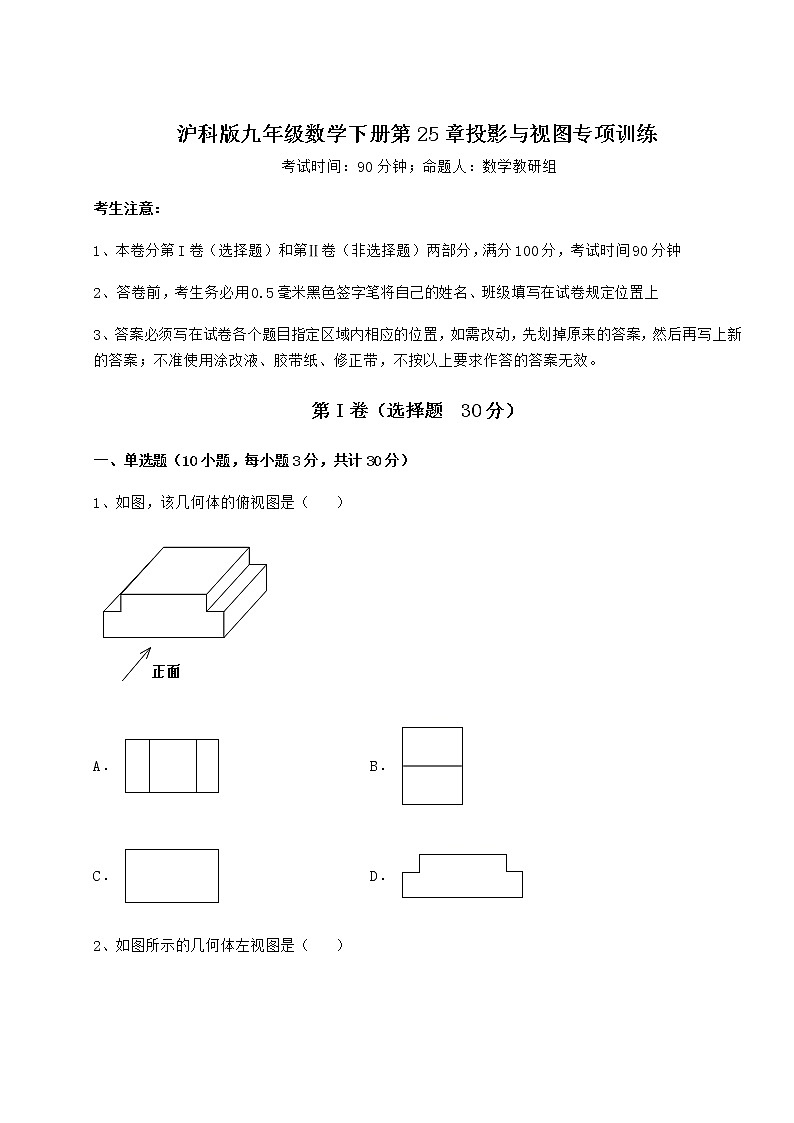

1、如图，该几何体的俯视图是（    ）

A．  B．

C．  D．

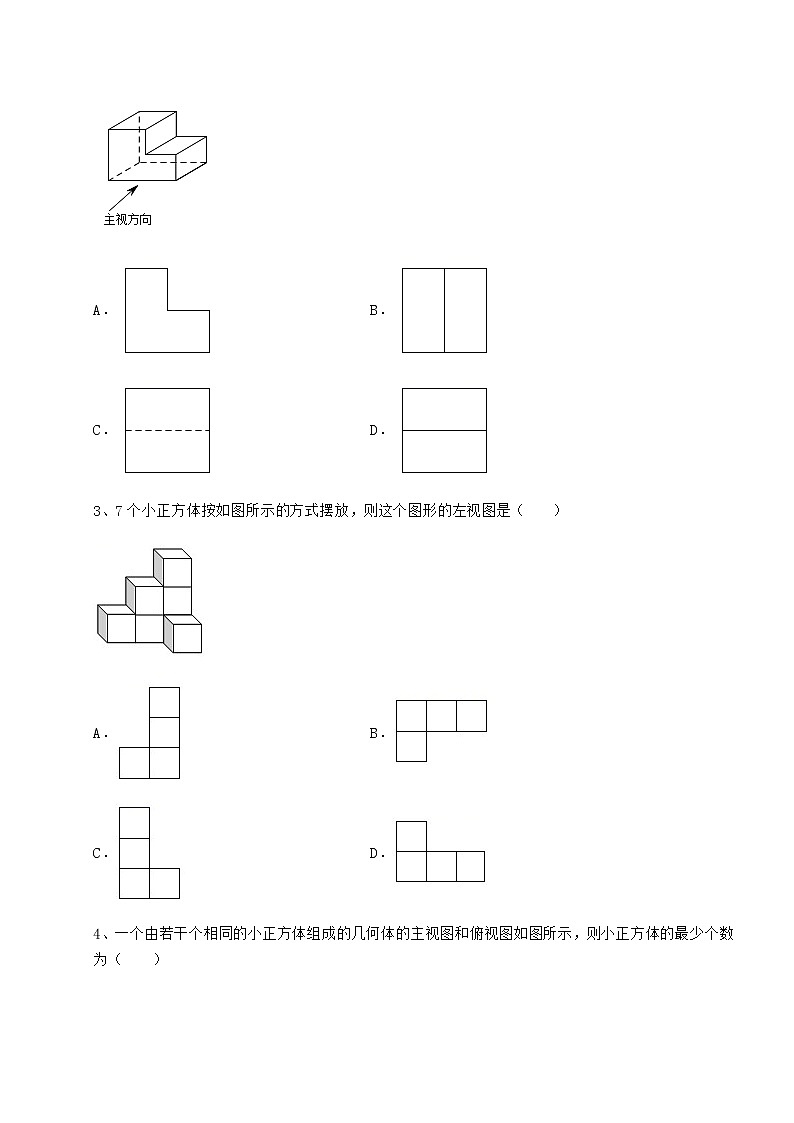

2、如图所示的几何体左视图是（    ）

A． B．

C． D．

3、7个小正方体按如图所示的方式摆放，则这个图形的左视图是（    ）

A．  B．

C．  D．

4、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）

A．6 B．7 C．8 D．9

5、如图所示的几何体的俯视图是（　　）

A．  B．

C．  D．

6、如图所示几何体的左视图是（      ）

A． B．

C． D．

7、如图所示的几何体的主视图为（    ）

A． B． C． D．

8、如图是由4个相同的小正方体组成的一个几何体，则从正面看到的平面图形是（　　）

A． B．

C． D．

9、如图，由5个完全一样的小正方体组成的几何体的左视图是（    ）

A． B．

C．  D．

10、下面图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（       ）

A．四棱柱 B．四棱锥 C．圆柱 D．圆锥

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．

2、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．

3、如图是一个几何体的三视图，该几何体的体积是_____．

4、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．

5、路灯下行人的影子属于______投影．（填“平行”或“中心”）

三、解答题（5小题，每小题10分，共计50分）

1、如图1，是一个长方体截成的几何体，请在网格中依次画出这个几何体的三视图．

2、如图，由10个同样大小的小正方体搭成的几何体．

（1）请在网格中分别画出几何体的主视图和俯视图；（画图用2B铅笔加黑加粗）

（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多还可以再添加     个小正方体．

3、请从正面、左面、上面观察， 画出该几何体的三视图

4、已知，如图，AB和DE是直立在地面上的两根立柱，AB＝2m，某一时刻AB在太阳光下的投影BC＝1m．

（1）请你在图中画出此时DE在太阳光下的投影EF；

（2）在测量AB的投影时，同时测量出DE在太阳光下的投影EF＝1.5m，请你计算DE的长．

5、分别画出图中几何体的主视图、左视图、俯视图．

-参考答案-

一、单选题

1、A

【分析】

俯视图，从上面看到的平面图形，根据定义可得答案.

【详解】

解：从上面看这个几何体看到的是三个长方形，

所以俯视图是：

故选A

【点睛】

本题考查的是三视图，注意能看到的棱都要画成实线，掌握“三视图中的俯视图”是解本题的关键.

2、C

【分析】

找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．

【详解】

解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．

故选C．

【点睛】

此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．

3、C

【分析】

细心观察图中几何体摆放的位置，根据左视图是从左面看到的图象判定则可．

【详解】

解：从左边看，是左边3个正方形，右边一个正方形．

故选：C．

【点睛】

本题考查了三视图的知识，左视图是从物体的左面看得到的视图．

4、B

【分析】

根据几何体的三视图特点解答即可．

【详解】

解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，

∴该几何体最少有4+2+1=7个小正方体组成，

故选：B．

【点睛】

本题考查几何体的三视图，掌握三视图的特点是解答的关键．

5、B

【分析】

找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．

【详解】

解：这个几何体的俯视图是 ，

故选：B．

【点睛】

本题考查了俯视图，熟记俯视图的定义（从物体的上面观察得到的视图）是解题关键．

6、D

【分析】

找到从左面看所得到的图形即可，注意所有的看到的棱都变现在左视图中．

【详解】

解：从左视图看，易得到一个矩形，矩形中有一条横行的虚线，

故选：D

【点睛】

本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．

7、A

【分析】

根据主视图是从物体的正面看得到的视图即可求解．

【详解】

解：主视图如下

故选：A．

【点睛】

本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．

8、B

【分析】

根据图形特点，分别得出从正面看每一列正方形的个数，即可得出正面看到的平面图形．

【详解】

解：从正面看，有三列，第一列有一个正方形，第二列有一个正方形，第三列有两个个正方形，从正面看，有两行，第一行有一个正方形，第二行有三个正方形，

故选B．

【点睛】

本题考查从不同方向看几何体．做此类题，最好是逐列分析每一列中正方形的个数然后组合即可．

9、B

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从从左边看有2列两层，2列从左到右分别有2、1个小正方形，

故选：B．

【点睛】

本题考查了简单组合体的三视图，解题的关键是从左边看得到的图形是左视图．

10、C

【分析】

根据三视图即可完成．

【详解】

此几何体为一个圆柱

故选：C．

【点睛】

本题考查由三视图还原几何体，既要考虑各视图的形状，还要把各视图的情况综合考虑才能得到几何体的形状．

二、填空题

1、正方体，球体

【分析】

几何体的三视图包括主视图、左视图、俯视图，根据定义选取三视图完全相同的几何体即可．

【详解】

解：正方体的主视图、左视图、俯视图都是正方形，且每个正方形大小相同；球体的主视图、左视图、俯视图，都是圆，且每个圆的大小相同．

故答案为：正方体，球体

【点睛】

本题考查几何体的三视图，牢记主视图、左视图、俯视图的定义是做题的重点．

2、

【分析】

根据圆柱体的主视图为边长为10cm的正方形，得到圆柱的底面直径和高，从而计算侧面积．

【详解】

解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，

∴圆柱体的底面直径和高为10cm，

∴侧面积为=，

故答案为：．

【点睛】

本题考查了几何体的三视图，解题的关键是根据三视图得到几何体的相关数据．

3、

【分析】

由三视图可知。这个立体图形是圆柱，因此根据圆柱的体积公式进行求解即可得到答案.

【详解】

解：由三视图可知。这个立体图形是圆柱，且底面圆的直径是2，圆柱的高为4

∴

故答案为：.

【点睛】

本题主要考查了立体图形的三视图和圆柱的体积计算，解题的关键在于根据三视图确定立体图形的形状.

4、162

【分析】

展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．

【详解】

解：∵一个直九棱柱底面的每条边长都等于3cm，

∴直九棱柱底面的周长为9×3=27cm;

侧面积是27×6=162（cm2）．

故答案为162．

【点睛】

本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．

5、中心

【分析】

根据中心投影的概念填写即可．中心投影是指把光由一点向外散射形成的投影．

【详解】

解：路灯发出的光线可以看成是从一点发出的光线，像这样的光线所形成的投影叫做中心投影，故路灯下人的影子是中心投影．

故答案为：中心．

【点睛】

本题主要考查了中心投影的概念，做题的关键是熟练掌握中心投影的概念，区别中心投影和平行投影概念．

三、解答题

1、见解析

【分析】

根据三视图的定义，作出图形即可．

【详解】

解：三视图，如图所示．

【点睛】

本题考查作图﹣三视图，解题的关键是理解三视图的定义，属于中考常考题型．

2、（1）见解析；（2）3

【分析】

（1）根据题意由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2；俯视图有3列，每列小正方数形数目分别为3，2，1．据此可画出图形；

（2）由题意可知要保持主视图和俯视图不变，可往第1列前面的2个几何体上各放2个和1个小正方体，即可得出答案．

【详解】

解：（1）如图所示：

；

（2）保持这个几何体的主视图和俯视图不变，那么最多还可以再添加3个小正方体．

故答案为：3．

【点睛】

本题考查简单组合体的三视图的画法．要掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．

3、见解析

【分析】

根据主视图的定义画出从前面先后看得到的图形，根据左视图的定义画出从左向右看得到的图形，根据俯视图的定义画出从上向下看得到的图形即可．

【详解】

解：主视图是从前面先后看得到的图形，图形分三列，左边列有三层3个小正方形，中间列一层1个小正方形，右边列有两层2个小正方形，根据看到的图形可画出主视图，

左视图是从左向右看得到的图形，图形分三列，左边列左边列有三层3个小正方形，中间列两层2个小正方形，右边列有一层1个小正方形，根据看到的图形可画出左视图，

俯视图是从上向下看得到的图形，图形分三列，上对齐，左边列有3个小正方形，中间列2个小正方形，右边列有1个小正方形，根据看到的图形可画出俯视图．

【点睛】

本题考查简单组合体的三视图，掌握三视图的定义是解题关键．

4、（1）画图见解析；（2）DE=3米

【分析】

（1）连接AC，过D点做AC平行线，交EB与点F，即可得投影EF．

（2）太阳光属于平行光源，故，故，所以DE=3.

【详解】

（1）如图所示：

（2）∵DE//AC

∴∠EFD=∠BCA

∴

∴

∴

∴DE=3米．

【点睛】

本题考查了平行投影以及相似三角形的判定和性质，在实际生活中，处处都存在相似三角形.当我们与其接触时，就能利用相似的相关知识去识别和解决实际生活中的问题，如同一时刻物高与影长的问题．

5、见解析

【分析】

利用三视图的画法从不同的角度画出图形得出即可．

【详解】

解：如图，

【点睛】

本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．
