2021年北京通州区西集中学九年级上期中物理试卷
展开
这是一份2021年北京通州区西集中学九年级上期中物理试卷，共22页。试卷主要包含了单项选择题，双项选择题，多项选择题，填空题，实验题，作图题，科普阅读题，计算题等内容，欢迎下载使用。
一、单项选择题（共19小题；共76分）
1. 如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是
A. I甲=I乙 U甲>U乙B. I甲=I乙 U甲C. I甲U乙D. I甲
2. 下列单位中哪个是电流的单位
A. 欧姆B. 伏特C. 库仑D. 安培
3. 以下几组材料中，都是绝缘体的是
A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料
C. 人体、空气、石墨D. 食盐水溶液、金属、水
4. 科技馆内有一个“静电球”，当人触摸静电球时，人的头发丝便会一根根地竖起，形成“怒发冲冠”的景象，如图所示。关于这个实验的描述正确的是
A. 散开的头发丝带有同种电荷
B. “静电球”的表面是塑料制成的
C. 手必须与“静电球”的外壳不断摩擦
D. 脚与大地之间可以不用绝缘体隔离
5. 一节新干电池的电压为
A. 1.5 伏B. 24 伏C. 36 伏D. 220 伏

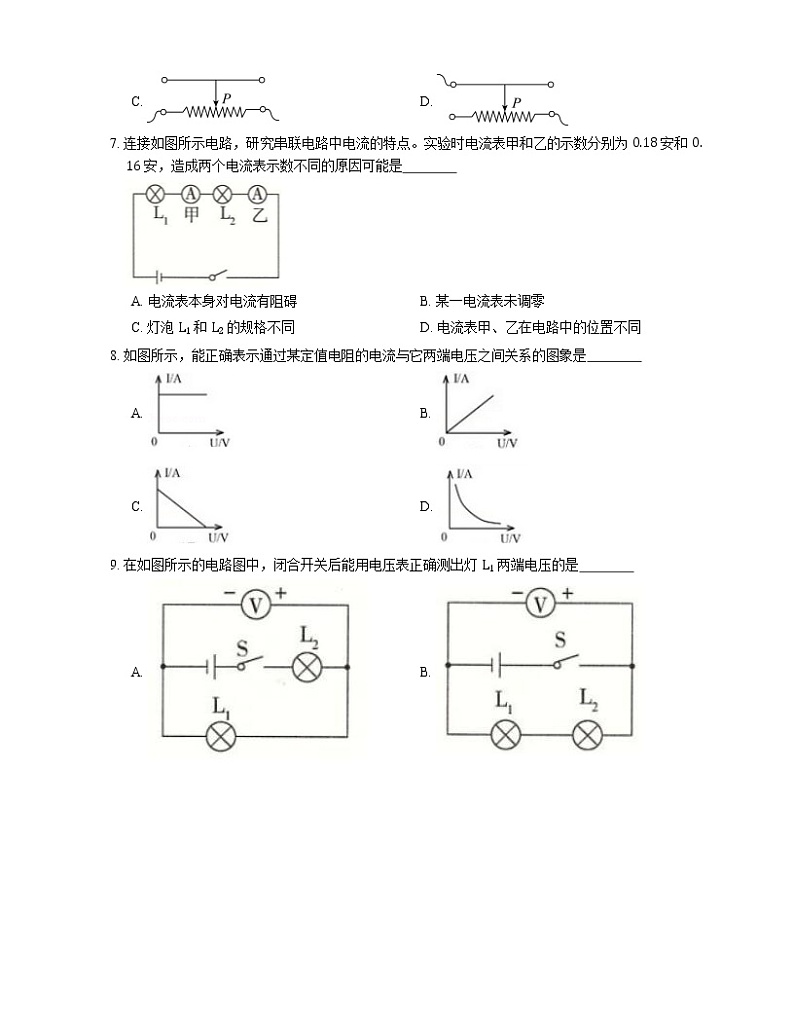

6. 如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是
A. B.
C. D.
7. 连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是
A. 电流表本身对电流有阻碍B. 某一电流表未调零
C. 灯泡 L1 和 L2 的规格不同D. 电流表甲、乙在电路中的位置不同
8. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是
A. B.
C. D.
9. 在如图所示的电路图中，闭合开关后能用电压表正确测出灯 L1 两端电压的是
A. B.
C. D.
10. 下列关于导体的电阻对电流有阻碍作用的说法中正确的是
A. 导体中有电流，导体才能有电阻
B. 电阻大小取决于通过它的电流大小
C. 电阻是导体本身的一种性质，与通过它的电流大小无关
D. 电阻与导体的长度、横截面积无关
11. 如图所示的四个电路中，电源两端电压均为 U，电阻 R1>R2。关于电路中电流的大小，下列判断正确的是
A. I1>I2B. I1I4
12. 如图所示的电路中，开关 S 闭合后，两个灯泡属于串联的是
A. B.
C. D.
13. 如图所示的电路中，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从最右向左滑动到中点的过程中，下列判断正确的是
A. V 表与 A1 表的示数之比变大B. 电压表 V 示数变大
C. 电流表 A1 示数变大D. 电流表 A2 示数变大
14. 如图所示，闭合开关 S，滑动变阻器的滑片 P 向左移动，电流表的示数将
A. 变大B. 变小C. 不变D. 无法确定
15. 如图所示的电路，电源电压不变，闭合开关 S，灯 L1 和 L2 均发光。一段时间后，灯 L1 突然熄灭，L2 仍发光（不考虑温度对灯丝电阻的影响），则下列判断正确的是
A. L1 断路，电压表与电流表示数的比值不变
B. L1 断路，电压表示数不变，电流表示数变大
C. L1 短路，电压表和电流表示数不变
D. L1 短路，电压表示数变小，电流表示数变大
16. 手机工作原理可简化为如图所示电路，R 是阻值已知的定值电阻，U 是手机工作部件两端电压，I 是电路中的电流。手机在工作过程中，电池的电压会发生变化，U 与 I 的比值会随着 I 的变化而变化。手机正常工作时，要对 U 和 I 进行监测。若测量出 UR，则
A. 只能监测 U B. 只能监测 I
C. 既能监测 U，又能监测 I D. 既不能监测 U，也不能监测 I
17. 如图所示电路中，当开关 S 闭合时，电流表 A1 、 A2 、 A3 的示数比为 5:3:1，则电阻 R1 、 R2 、 R3 之比为
A. 1:1:2B. 1:3:5C. 3:5:15D. 2:2:1
18. 如图所示，电源电压保持不变。当开关 S1 闭合、 S2 断开时，电流表的示数为 0.2 A；当开关 S1 、 S2 都闭合时，电流表的示数为 O.8 A。则电阻 R1 与 R2 的比值为
A. 1:3B. 3:1C. 2:3D. 3:2
19. 测温模拟电路如图甲所示，温度表由量程为 0∼3 V 的电压表改装而成，电源电压 U 为 6 V，R 的阻值为 40 Ω，热敏电阻的阻值 Rt 随温度 t 变化的关系如图乙所示。则当开关 S 闭合后
A. 电路可测量的最高温度为 50∘C
B. 温度表的 0∘C 应标在电压表零刻度处
C. 若增大 U，电路可测量的最高温度将增大
D. 若 U 增大 3 V，R 增大 45 Ω，电路可测量的最高温度将增大
二、双项选择题（共4小题；共16分）
20. 两个相同的验电器 A 和 B，A 带正电，B 不带电，用金属棒把 A 、 B 连接起来，如图所示，则
A. 电流从 A 流向 B B. 电流从 B 流向 A
C. 自由电子从 A 流向 B D. 自由电子从 B 流向 A
21. 关于原子及其结构，下列说法正确的是
A. 原子是由分子构成的
B. 原子核带负电，核外电子带正电
C. 原子是由原子核和核外电子构成的
D. 不同物质的原子核束缚核外电子的本领不同
22. 如图两段长度相同，横截面积不同的均匀钢棒串联接在电路中，说法正确的是
A. 两棒通过的电流相等
B. 两棒通过的电流不相等，粗通过的电流多
C. 两棒电阻不相等，粗的电阻大
D. 两棒电阻不相等，细棒的电阻大
23. 如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关 S
A. 甲表有示数，乙表没有示数
B. 再闭合开关 S1，甲表示数变大，乙表示数变小
C. 再闭合开关 S1，甲表示数变大，乙表示数不变
D. 再闭合开关 S1，甲表示数大于乙表示数
三、多项选择题（共3小题；共12分）
24. 下列说法中正确的是
A. 自由电子定向移动的方向可能是电流方向
B. 电路两端有电压，电路中可能没有电流
C. 大量电荷的定向移动形成电流
D. 电压是形成电流的原因
25. 如图所示的四个电路中，电源电压保持不变，R0 为已知阻值的定值电阻，可以测出未知电阻 Rx 阻值的电路是
A. B.
C. D.
26. 如图所示的电路，已知电流表的量程为 0∼0.6 A，电压表的量程为 0∼3 V，定值电阻 R1 的阻值为 10 Ω，滑动变阻器 R2 的最大阻值为 50 Ω，电源电压为 6 V。开关 S 闭合后，在滑动变阻器滑片滑动的过程中，下列说法不正确的是
A. 电压表最小示数是 1 V
B. 滑动变阻器滑片允许滑到最左端
C. 电路中允许通过的最大电流是 0.6 A
D. 滑动变阻器滑片移动的过程中，电流表先达到最大量程
四、填空题（共17小题；共68分）
27. 电功率与电流和电压的关系可用公式 表示，电流的单位必须用 ，电压的单位必须用 ，电功率的单位是 。
28. 导体对电流的 作用的大小用电阻来表示。
29. 一节新干电池的电压为 V；一节铅蓄电池的电压为 V；我国家庭电路的电压为 V；对人体安全的电压为 V。
30. 我国家庭电路的电压为 伏。大量事实表明，不高于 伏的电压才是人体安全电压。
31. 在探究“摩擦起电”现象时，小明用手中的 （钢尺/塑料尺）在干燥头发上摩擦几下发现能吸引小纸屑，当尺靠近带负电的小球，小球被排斥，说明该尺带 （正/负）电。
32. 如图，验电器甲带负电，验电器乙不带电，用带有绝缘柄的金属棒把两个验电器的金属球 A 、 B 连接起来，则有电流沿 （选填“AB”或“BA”）的方向通过金属棒。
33. 同种材料组成的四根导线 A 、 B 、 C 、 D，RA
34. 电路是以 方式连接的。电键 S 控制 。
35. 如图甲所示电路，灯泡 L 正常发光时通过的电流为 0.25 A（超过此电流灯泡极易烧坏），其电流与电压关系图象如图乙所示，滑动变阻器 R 的规格为“50 Ω，1 A”，电流表量程为 0∼0.6 A，电压表量程为 0∼3 V。闭合开关 S，调节滑动变阻器滑片，当电压表的示数为 1.5 V 时，L 正常发光。则电源电压为 V。为确保电路安全，滑动变阻器接入电路中的阻值满足 Ω≤R≤ Ω。
36. 估计下表中各个用电器正常工作的电流大小，将参考值填入表中。
用电器节能灯台灯电视机洗衣机微波炉空调电流大小(安)
（参考值：10 安；5 安；1 安；0.5 安；0.2 安；0.05 安。）
37. 如图所示，电源电压保持不变，将一个定值电阻 R（图甲中）接在 AB 间（图乙中），闭合开关，观察灯泡的亮度；再将两个同样阻值的电阻 R 串联起来（图甲中），接在 AB 间（图乙中），闭合开关，观察到灯泡的亮度 。由实验现象，可以得到的结论是： 。
38. 将三根电阻丝 a 、 b 、 c 分别接到如图所示的电路中的 M 、 N 两点间，其电路电流大小如表所示的结果，由此判断电阻最大的是 ；如果三者材料、长度都相同，则最粗的电阻丝是 。
电阻线电流a0.3 Ab0.6 Ac0.9 A
39. 电动轮椅为残障人士出行提供了方便。某型号的电动轮椅质量为 20 kg，轮子与地面的总接触面积为 20 cm2。其工作原理如图所示，操纵杆可以同时控制 S1 和 S2 两个开关。向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为 24 V，定值电阻 R2=20 Ω，R1 为滑动变阻器。分别将 S1 和 S2 同时接触对应点 （选填“1”或“2”）时，轮椅前进；当轮椅后退时，电流表示数 （选填“大于”“小于”或“等于”）1.2 A。
40. 某滑动变阻器上标有“20 Ω 1 A”的字样，其中“20 Ω”表示 ；如图所示，闭合开关前，滑动变阻器滑片 P 应滑到 （选填“最左端”“最右端”或“中间”）位置。
41. 如图所示的电阻箱的示数是 Ω。
42. 民航局规定：严禁乘客携带超过 160 W⋅h（瓦 ⋅ 时）的锂电池上飞机。某品牌笔记本电脑的电池铭牌标有“10.8 V 10 A⋅h”字样，充满电后，存储的电能为 kW⋅h，该笔记本电脑 （选填“能”或“不能”）带上飞机。
43. 如下图所示的电路中，当 S 闭合后，电压表 V1 的示数为 4 V，电压表 V2 的示数为 6 V，电流表 A 的示数为 1 A，且将 R2 和 R3 对换位置后，电流表、电压表示数均不变，则电源电压为 V。
五、实验题（共2小题；共24分）
44. 小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。
（1）在图所示的实物电路中， 连接有错误。
（2）小亮将电路连接的错误改正后开始实验，在闭合开关 S 前，应使滑动变阻器的滑片 P 置于 端。（选填“A”或“B”）
（3）在此实验中，为达到实验目的，每次应更换 ，并移动滑动变阻器的滑片 P，改变其连入电路的阻值，目的是使 表的示数保持不变。
（4）在实验过程中，当滑动变阻器的滑片 P 移到某点时，发现两电表的示数如图甲、乙所示，则此时小亮所使用的电阻为 Ω。
（5）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图象，如图所示。请你根据图象判断，当导体电阻为 5 Ω 时，通过该导体的电流为 A。
45. 在探究“电阻一定时电流与电压关系”的实验中：
（1）请根据电路图，用笔画出导线完成实物图的电路连接（要求：滑动变阻器滑片向右移动灯泡变暗）；
（2）实验过程中得到的部分数据如表所示。第 3 次测量时，电流表的示数如表所示，请将该数据在图中标出（画出此时指针的位置）；
实验序号123⋯电压⋯电流
（3）实验开始时，滑动变阻器的作用是 ，当电阻一定时，探究电流与电压关系时应保持 不变，在此过程中滑动变阻器的作用是 。
（4）在图丙中的坐标轴上标出适当的标度，把如表中的数据在坐标系中描点并连线。
六、作图题（共1小题；共13分）
46. 在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯两端的电压。②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
七、科普阅读题（共1小题；共8分）
47. 阅读短文，回答问题。
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上的运动的，目前触摸屏大多采用电容式触摸屏。
电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导电性且透明的薄膜材料。当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上。通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹。如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了。
（1）电容式触摸屏夹层中的薄膜材料是 （选填“导体”或“绝缘体”）。通过触摸屏周边分布的电极检测 的变化，可感知手指的运动轨迹。
（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是 。要制作一副保暖触摸屏手套，你的方法是 。
八、计算题（共2小题；共26分）
48. 如图所示的电路中，电阻 R2 的阻值为 10 欧，闭合电键 K，电流表电压表的示数分别为 0.3 安和 1.5 伏。求：
（1）电阻 R1 的阻值。
（2）电源电压。
49. 如图所示的电路中，电源两端电压保持不变，电阻 R1 的阻值为 30 Ω。闭合开关 S，电流表 A1 的示数为 1 A，电流表 A2 的示数为 0.6 A。求：
（1）电源电压。
（2）电阻 R2 的阻值。
九、综合应用题（共1小题；共13分）
50. 回答下列问题。
（1）图甲中，电压表的示数是 V。
（2）如图乙所示，电压表的示数是 V。
（3）假如所测申压为 4.5 V，请在下图中的表盘上标出选用的接线柱和指针位置。
答案
第一部分
1. B
2. D
【解析】欧姆是电阻的单位，故A不符合；
伏特是电压的单位，故B不符合；
库仑是电荷量的单位，故C不符合；
安培是电流的单位，故D符合。
3. A
【解析】A.橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B.玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C.人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D.食盐水溶液、金属、水都容易导电，是导体，不合题意。
故选A。
4. A
5. A
6. A
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
7. B
【解析】由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流应相等；而实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是电流表未调零。
8. B
【解析】定值电阻的阻值不变，由欧姆定律 I=UR 可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其 I−U 图象是一条过原点的倾斜直线，所以B符合题意。
9. A
【解析】图A为串联电路，电压表与灯 L1 并联，正负接线柱接法正确，能测出灯 L1 两端电压，故A正确；图B中电压表测量的是电源电压；图C电压表与灯 L1 并联，不能测出灯 L1 两端电压；图D为串联电路，电压表与灯 L1 并联，但正负接线柱接法是错误的。
10. C
【解析】导体的电阻与电流无关，是本身的一个基本属性，A不符合题意；电阻大小取决于导体的长度、横截面积和材料，与电流无关，B不符合题意；电阻是导体本身的一种性质，与通过它的电流大小无关，C符合题意；电阻与导体的长度、横截面积有关，D不符合题意
11. C
【解析】因串联电路电阻越串越大、大于任何一个分电阻，
所以 R串>R1>R2。
而并联电路中电阻越并越小、小于任何一个分电阻，
所以 R串>R1>R2>R并，
根据 I=UR 可知，电压不变时，
所以，I312. A
【解析】当开关 S 闭合后，A项中两灯泡和电源、开关串联，故A正确；B项中两灯泡并联，故B不正确；C项中与开关 S 并联的灯泡被短路，只有一个灯泡接入电路中，故C不正确；D项中两灯泡并联，故D不正确。故选A。
13. C
【解析】电流表 A1 测量的是干路电路中的总电流，滑动变阻器滑片 P 由最右端向左滑动到中点的过程中，其通入电路中的电阻变小，因此电路中的总电阻变小，电流表 A1 的示数等于 UR总，即电流表 A1 的示数变大，即电压表 V 与电流表 A1 的示数之比变小，故A错误；
由电路图可知，R1 与 R2 并联，电压表测量的是 R1 两端的电压，故 U1=U2=U，而电源两端电压保持不变，所以电压表 V 示数保持不变，故B错误；
又因为 U 不变，由公式 I=UR总 可知，电流表 A1 的示数变大，故C正确；
电流表 A2 测量的是通过定值电阻 R1 的电流，U1 不变，R1 不变，由公式 I=UR 可知，电流表 A2 的示数保持不变，故D错误。
14. A
15. A
【解析】分析电路可知，灯泡 L1 和 L2 并联，电流表测量的是 L2 支路的电流，电压表与 L1 并联，测量的是 L1 两端的电压（电源电压或 L2 两端的电压）。L1 突然熄灭的原因若是被短路，则由并联电路一条支路短路所有支路也将被短路可知，灯泡 L2 也应被短路而不发光，所以C、D错误；L1 断路而熄灭，因为并联电路各支路间互不影响，所以 L2 支路的电压、电流都没有变化，即电压表与电流表示数的比值不变。
16. B
17. A
【解析】由电路图可知，三电阻并联，电流表 A1 测干路电流，A2 测通过 R2 和 R3 的电流之和，A3 测 R3 支路的电流。
∵ 并联电路中干路电流等于各支路电流之和，且 IA1:IA2:IA3=5:3:1，
∴I1I3=IA1−IA2IA3=5−31=21，I2I3=IA2−IA3IA3=3−11=21，即 I1:I2:I3=2:2:1，
∵ 并联电路中各支路两端的电压相等，
∴ 根据欧姆定律可得：
R1:R2:R3=UI1:UI2:UI3=U2I3:U2I3:UI3=1:1:2。
18. A
【解析】当 R1 和 R2 串联时，I串=0.2 A，R串=R1+R2=UI串=U0.2 A，
当电路中只有 R1 时，I1=0.8 A，R1=UI1=U0.8 A，
∵ 电源电压保持不变，
∴R2=R串−R1=U0.2 A−U0.8 A=3U0.8 A，
因此 R1R2=U0.8 A3U0.8 A=U0.8 A×0.8 A3U=13。
19. D
【解析】由题图甲可知，R 、 Rt 串联，电压表测 Rt 两端电压，当电压表的示数最大，即 Ut=3 V 时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得，定值电阻 R 两端的电压 UR=U−Ut=6 V−3 V=3 V，则电路中的电流 I=URR=3 V40 Ω=0.075 A，热敏电阻的阻值 Rt=UtI=3 V0.075 A=40 Ω，由图象可知，此电路允许的最高环境温度为 30∘C，A错误；当温度表的示数为 0∘C 时，热敏电阻 Rt 的阻值不为零，根据串联电路的分压作用知，热敏电阻 Rt 两端的电压不为零，电压表的示数不为零，B错误；若增大电源电压 U，电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律 I=UR 知电路的电流增大，热敏电阻的阻值 Rt 减小，电路可测量的最高温度减小，C错误；若 U 增大 3 V，即电源电压为 3 V+6 V=9 V，R 增大 45 Ω，此时电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为 9 V−3 V=6 V，由欧姆定律 I=UR 知此时电路的电流为 Iʹ=UʹRʹ=6 V(40 Ω+45 Ω)=685 A，热敏电阻的阻值为 Rtʹ=UtIʹ=3 V685 A=42.5 Ω，由图乙知此时电路可测量的最高温度大于 30∘C，即电路可测量的最高温度将增大，D正确。
第二部分
20. A， D
【解析】用带绝缘手柄的金属棒把 A 、 B 连接起来后，带正电的 A 吸引电子，带负电的电子可以沿金属棒从 B 向 A 移动，故C错误、D正确；
正电荷定向移动的方向是电流的方向，故金属棒中瞬间电流的方向与电子的运动方向相反，即从 A 向 B，故A正确，B错误。
21. C， D
22. A， D
【解析】（1）因为两端导体由同种材料制成、长度相同，由图可知细导体横截面积小，所以电阻大；
（2）串联电路中各处的电流相等，两段导体是串联关系，所以通过两导体的电流相等；
故选AD。
23. A， D
【解析】（1）先闭合开关 S，电流从正极出发经开关 S 、甲电流表、灯泡 L2 回负极，电流表甲测 L2 的电流，则甲表有示数，乙表无电流经过，故没有示数，故A正确；
（2）再闭合 S1，两灯泡并联，电流表甲测干路电流，电流表乙测 L2 支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为 S1 断开时乙表的示数为 0，再 S1 闭合时，乙表有示数，因此这个过程乙表的示数变大。故D正确，BC错误。
第三部分
24. B， C， D
25. A， B， D
【解析】开关 S 闭合时，R0 短路，电压表测量电源电压；开关 S 断开时，电压表测量 Rx 两端的电压；
根据串联电路总电压等于各分电压之和，求出 R0 两端的电压，根据 I=UR 求出通过 R0 的电流，根据串联电路电流处处相等，通过 Rx 电流等于通过定值电阻电流 Ix=I0，根据 Rx=UxIx 可求出 Rx 电阻，故A正确；
由电路图可知，当 S 断开时，电路为 R0 的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关 S 闭合时 R0 、 Rx 并联，电流表测干路电流，因通过 R0 的电流不变，根据并联电路的电流特点可求通过 Rx 的电流，再根据并联电路的电压特点和欧姆定律即可求出 Rx 阻值，故B正确；
开关 S 闭合时，Rx 短路，电压表测量电源电压；开关 S 断开时，电压表测量电源电压；所以无法得到电路中电流，不能计算出 Rx 的值。故C错误；
由电路图可知，当开关 S 闭合时，电路为 R0 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关 S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出 Rx 阻值，故D正确。
26. B， C， D
【解析】由电路图可知，当滑动变阻器的滑片位于最左端时，电路为 R1 的简单电路，电压表测电源的电压，根据串联电路的分压特点可知，滑动变阻器接入电路中的阻值最大时电压表的示数最小，串联电路中的总电阻等于各分电阻之和。
电路中的最小电流：
I min=U(R1+R2)=6 V(10 Ω+50 Ω)=0.1 A，
电压表的最小示数：
U1 min=I minR1=0.1 A×10 Ω=1 V ，A 正确。
因为电源的电压 6 V 大于电压表的最大量程 0∼3 V，所以滑动变阻器的滑片不能移到最左端，B错误；
根据欧姆定律可得，此时电路中的电流：
I=UR1=6 V10 Ω=0.6 A，故电路中的最大电流不能为 0.6 A，且两电表中电压表先达到最大量程，CD不正确；选BCD。
第四部分
27. P=UI；安（A）；伏（V）；瓦（W）
28. 阻碍
29. 1.5；2；220；不高于 36
30. 220；36
31. 塑料尺；负
【解析】钢尺是导体，钢尺与头发摩擦时，即使能带上电荷，电荷也会通过钢尺、人体很快转移；而塑料尺是绝缘体，与头发摩擦后，所带电荷不会转移。所以使用塑料尺与头发摩擦，使塑料尺带电。
同种电荷相互排斥，当尺靠近带负电的小球，小球被排斥，说明塑料尺也带负电。
32. BA
33. A；D
34. 并联；整个电路
35. 4；6；20
【解析】由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测 R 两端的电压，电流表测电路中的电流。当电压表的示数为 1.5 V 时，L 恰好正常发光，则通过灯泡的电流 IL=0.25 A，由图乙可知，此时灯泡两端的电压 UL=2.5 V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=UR+UL=1.5 V+2.5 V=4 V。因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为 1 A，电流表的量程为 0∼0.6 A，灯泡正常发光时的电流为 0.25 A，所以，电路中的最大电流为 0.25 A，此时滑动变阻器接入电路中的电阻最小，电压表的示数为 1.5 V，则由 I=UR 可得滑动变阻器接入电路中的最小阻值 R小=URIL=1.5 V0.25 A=6 Ω；由于电压表量程为 0∼3 V，则由串联电路电压的规律可知，当电压表的示数最大为 URʹ=3 V 时，滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压 ULʹ=U−URʹ=4 V−3 V=1 V，由图乙可知，此时通过灯泡的电流 ILʹ=0.15 A，即电路中的最小电流为 I小=ILʹ=0.15 A，则滑动变阻器接入电路中的最大阻值 R大=URʹI小=3 V0.15 A=20 Ω，所以，滑动变阻器接入电路中的阻值范围为 6∼20 Ω。
36. 0.05 安；0.2 安；0.5 安；1 安；5 安；10 安
37. 变暗；串联电路总电阻大于任意一个分电阻
38. a；c
39. 1；小于
【解析】因为轮椅向前运动时能调速，说明可以改变通过电动机的电流，所以电动机与滑动变阻器串联，故前进时将 S1 和 S2 同时接触对应点 1。若只有 R2 工作时电路中的电流 I=UR2=24 V20 Ω=1.2 A，当轮椅后退时，R2 与电动机串联，R2 两端的电压小于 24 V，所以当轮椅后退时，电路中的电流小于 1.2 A，即电流表示数小于 1.2 A。
40. 滑动变阻器的最大阻值是 20 Ω；最右端
【解析】“20 Ω”表示滑动变阻器的最大阻值是 20 Ω；由题图知，闭合开关前，滑动变阻器滑片 P 应滑到最右端，这样闭合开关后，电路电阻最大，电流最小，这样能避免电流过大损坏电流表。
41. 2017
【解析】由图知，电阻箱接入电路的电阻：R=2×1000 Ω+0×100 Ω+1×10 Ω+7×1 Ω=2017 Ω。
42. 0.108；能
【解析】电池充满电后，储存的电能为 W=UIt=10.8 V⋅10 A⋅h=0.108 kW⋅h=108 W⋅h<160 W⋅h，所以能带上飞机。
43. 7
第五部分
44. （1） 电流表正负接线柱
（2） B
（3） 不同的电阻；电压
（4） 10
（5） 1.2
45. （1） 电路连接如答图 1。
（2） 表针指示如答图 2。
（3） 保护电路；定值电阻阻值；改变定值电阻两端电压
（4） 如答图 3。
第六部分
46.
【解析】灯泡与滑动变阻器串联，滑片右移，滑动变阻器接入电路的电阻变小，故将右下接线柱与开关右接线柱相连，并将电压表的负接线柱与灯泡左接线柱相连；如答图所示。
第七部分
47. （1） 导体；电荷分布
【解析】学生的阅读、自学、信息分析等多种物理学科能力，是助推核心素养落实的具体体现，学生在阅读中获取知识和信息，在阅读中发现解决实际问题的途径和方法，逐步提高他们的思维分析能力。
材料中“在夹层中涂有具有导电性且透明的薄膜材料”，表明该材料是导体；根据材料中“通过触摸屏周边分布的电极检测电荷分布的变化”，可知第二空应填“电荷分布”。
（2） 无法形成有效电容；在保暖手套中植入金属导线（开放性试题，答案合理即可）
【解析】用厚厚的绝缘材料将手指和导电薄膜隔离，将“无法形成有效电容”，就不能正常操作触摸屏了，所以在手套中植入金属导线就可以正常使用了。
第八部分
48. （1） 5 欧
【解析】R1=U1I=1.5伏0.3安=5欧。
（2） 4.5 伏
【解析】U=(R1+R2)×I=(5欧+10欧)×0.3安=4.5伏。
49. （1） 12 V
【解析】由电路图可知，R1 与 R2 并联，电流表 A1 测干路电流，电流表 A2 测 R2 支路的电流。
因并联电路中干路电流等于各支路电流之和，
所以，通过 R1 的电流：I1=I−I2=1 A−0.6 A=0.4 A，
因并联电路中各支路两端的电压相等，
所以，由 I=UR 可得，电源的电压：U=I1R1=0.4 A×30 Ω=12 V。
答：电源电压为 12 V。
（2） 20 Ω
【解析】由 I=UR 可得，电阻 R2 的阻值：R2=UI2=12 V0.6 A=20 Ω。
答：电阻 R2 的阻值为 20 Ω。
第九部分
50. （1） 6.5
（2） 2.2
（3）
一、单项选择题（共19小题；共76分）
1. 如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是
A. I甲=I乙 U甲>U乙B. I甲=I乙 U甲
2. 下列单位中哪个是电流的单位
A. 欧姆B. 伏特C. 库仑D. 安培
3. 以下几组材料中，都是绝缘体的是
A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料
C. 人体、空气、石墨D. 食盐水溶液、金属、水
4. 科技馆内有一个“静电球”，当人触摸静电球时，人的头发丝便会一根根地竖起，形成“怒发冲冠”的景象，如图所示。关于这个实验的描述正确的是
A. 散开的头发丝带有同种电荷
B. “静电球”的表面是塑料制成的
C. 手必须与“静电球”的外壳不断摩擦
D. 脚与大地之间可以不用绝缘体隔离
5. 一节新干电池的电压为
A. 1.5 伏B. 24 伏C. 36 伏D. 220 伏
6. 如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是
A. B.
C. D.
7. 连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是
A. 电流表本身对电流有阻碍B. 某一电流表未调零
C. 灯泡 L1 和 L2 的规格不同D. 电流表甲、乙在电路中的位置不同
8. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是
A. B.
C. D.
9. 在如图所示的电路图中，闭合开关后能用电压表正确测出灯 L1 两端电压的是
A. B.
C. D.
10. 下列关于导体的电阻对电流有阻碍作用的说法中正确的是
A. 导体中有电流，导体才能有电阻
B. 电阻大小取决于通过它的电流大小
C. 电阻是导体本身的一种性质，与通过它的电流大小无关
D. 电阻与导体的长度、横截面积无关
11. 如图所示的四个电路中，电源两端电压均为 U，电阻 R1>R2。关于电路中电流的大小，下列判断正确的是
A. I1>I2B. I1
12. 如图所示的电路中，开关 S 闭合后，两个灯泡属于串联的是
A. B.
C. D.
13. 如图所示的电路中，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从最右向左滑动到中点的过程中，下列判断正确的是
A. V 表与 A1 表的示数之比变大B. 电压表 V 示数变大
C. 电流表 A1 示数变大D. 电流表 A2 示数变大
14. 如图所示，闭合开关 S，滑动变阻器的滑片 P 向左移动，电流表的示数将
A. 变大B. 变小C. 不变D. 无法确定
15. 如图所示的电路，电源电压不变，闭合开关 S，灯 L1 和 L2 均发光。一段时间后，灯 L1 突然熄灭，L2 仍发光（不考虑温度对灯丝电阻的影响），则下列判断正确的是
A. L1 断路，电压表与电流表示数的比值不变
B. L1 断路，电压表示数不变，电流表示数变大
C. L1 短路，电压表和电流表示数不变
D. L1 短路，电压表示数变小，电流表示数变大
16. 手机工作原理可简化为如图所示电路，R 是阻值已知的定值电阻，U 是手机工作部件两端电压，I 是电路中的电流。手机在工作过程中，电池的电压会发生变化，U 与 I 的比值会随着 I 的变化而变化。手机正常工作时，要对 U 和 I 进行监测。若测量出 UR，则
A. 只能监测 U B. 只能监测 I
C. 既能监测 U，又能监测 I D. 既不能监测 U，也不能监测 I
17. 如图所示电路中，当开关 S 闭合时，电流表 A1 、 A2 、 A3 的示数比为 5:3:1，则电阻 R1 、 R2 、 R3 之比为
A. 1:1:2B. 1:3:5C. 3:5:15D. 2:2:1
18. 如图所示，电源电压保持不变。当开关 S1 闭合、 S2 断开时，电流表的示数为 0.2 A；当开关 S1 、 S2 都闭合时，电流表的示数为 O.8 A。则电阻 R1 与 R2 的比值为
A. 1:3B. 3:1C. 2:3D. 3:2
19. 测温模拟电路如图甲所示，温度表由量程为 0∼3 V 的电压表改装而成，电源电压 U 为 6 V，R 的阻值为 40 Ω，热敏电阻的阻值 Rt 随温度 t 变化的关系如图乙所示。则当开关 S 闭合后
A. 电路可测量的最高温度为 50∘C
B. 温度表的 0∘C 应标在电压表零刻度处
C. 若增大 U，电路可测量的最高温度将增大
D. 若 U 增大 3 V，R 增大 45 Ω，电路可测量的最高温度将增大
二、双项选择题（共4小题；共16分）
20. 两个相同的验电器 A 和 B，A 带正电，B 不带电，用金属棒把 A 、 B 连接起来，如图所示，则
A. 电流从 A 流向 B B. 电流从 B 流向 A
C. 自由电子从 A 流向 B D. 自由电子从 B 流向 A
21. 关于原子及其结构，下列说法正确的是
A. 原子是由分子构成的
B. 原子核带负电，核外电子带正电
C. 原子是由原子核和核外电子构成的
D. 不同物质的原子核束缚核外电子的本领不同
22. 如图两段长度相同，横截面积不同的均匀钢棒串联接在电路中，说法正确的是
A. 两棒通过的电流相等
B. 两棒通过的电流不相等，粗通过的电流多
C. 两棒电阻不相等，粗的电阻大
D. 两棒电阻不相等，细棒的电阻大
23. 如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关 S
A. 甲表有示数，乙表没有示数
B. 再闭合开关 S1，甲表示数变大，乙表示数变小
C. 再闭合开关 S1，甲表示数变大，乙表示数不变
D. 再闭合开关 S1，甲表示数大于乙表示数
三、多项选择题（共3小题；共12分）
24. 下列说法中正确的是
A. 自由电子定向移动的方向可能是电流方向
B. 电路两端有电压，电路中可能没有电流
C. 大量电荷的定向移动形成电流
D. 电压是形成电流的原因
25. 如图所示的四个电路中，电源电压保持不变，R0 为已知阻值的定值电阻，可以测出未知电阻 Rx 阻值的电路是
A. B.
C. D.
26. 如图所示的电路，已知电流表的量程为 0∼0.6 A，电压表的量程为 0∼3 V，定值电阻 R1 的阻值为 10 Ω，滑动变阻器 R2 的最大阻值为 50 Ω，电源电压为 6 V。开关 S 闭合后，在滑动变阻器滑片滑动的过程中，下列说法不正确的是
A. 电压表最小示数是 1 V
B. 滑动变阻器滑片允许滑到最左端
C. 电路中允许通过的最大电流是 0.6 A
D. 滑动变阻器滑片移动的过程中，电流表先达到最大量程
四、填空题（共17小题；共68分）
27. 电功率与电流和电压的关系可用公式 表示，电流的单位必须用 ，电压的单位必须用 ，电功率的单位是 。
28. 导体对电流的 作用的大小用电阻来表示。
29. 一节新干电池的电压为 V；一节铅蓄电池的电压为 V；我国家庭电路的电压为 V；对人体安全的电压为 V。
30. 我国家庭电路的电压为 伏。大量事实表明，不高于 伏的电压才是人体安全电压。
31. 在探究“摩擦起电”现象时，小明用手中的 （钢尺/塑料尺）在干燥头发上摩擦几下发现能吸引小纸屑，当尺靠近带负电的小球，小球被排斥，说明该尺带 （正/负）电。
32. 如图，验电器甲带负电，验电器乙不带电，用带有绝缘柄的金属棒把两个验电器的金属球 A 、 B 连接起来，则有电流沿 （选填“AB”或“BA”）的方向通过金属棒。
33. 同种材料组成的四根导线 A 、 B 、 C 、 D，RA
34. 电路是以 方式连接的。电键 S 控制 。
35. 如图甲所示电路，灯泡 L 正常发光时通过的电流为 0.25 A（超过此电流灯泡极易烧坏），其电流与电压关系图象如图乙所示，滑动变阻器 R 的规格为“50 Ω，1 A”，电流表量程为 0∼0.6 A，电压表量程为 0∼3 V。闭合开关 S，调节滑动变阻器滑片，当电压表的示数为 1.5 V 时，L 正常发光。则电源电压为 V。为确保电路安全，滑动变阻器接入电路中的阻值满足 Ω≤R≤ Ω。
36. 估计下表中各个用电器正常工作的电流大小，将参考值填入表中。
用电器节能灯台灯电视机洗衣机微波炉空调电流大小(安)
（参考值：10 安；5 安；1 安；0.5 安；0.2 安；0.05 安。）
37. 如图所示，电源电压保持不变，将一个定值电阻 R（图甲中）接在 AB 间（图乙中），闭合开关，观察灯泡的亮度；再将两个同样阻值的电阻 R 串联起来（图甲中），接在 AB 间（图乙中），闭合开关，观察到灯泡的亮度 。由实验现象，可以得到的结论是： 。
38. 将三根电阻丝 a 、 b 、 c 分别接到如图所示的电路中的 M 、 N 两点间，其电路电流大小如表所示的结果，由此判断电阻最大的是 ；如果三者材料、长度都相同，则最粗的电阻丝是 。
电阻线电流a0.3 Ab0.6 Ac0.9 A
39. 电动轮椅为残障人士出行提供了方便。某型号的电动轮椅质量为 20 kg，轮子与地面的总接触面积为 20 cm2。其工作原理如图所示，操纵杆可以同时控制 S1 和 S2 两个开关。向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为 24 V，定值电阻 R2=20 Ω，R1 为滑动变阻器。分别将 S1 和 S2 同时接触对应点 （选填“1”或“2”）时，轮椅前进；当轮椅后退时，电流表示数 （选填“大于”“小于”或“等于”）1.2 A。
40. 某滑动变阻器上标有“20 Ω 1 A”的字样，其中“20 Ω”表示 ；如图所示，闭合开关前，滑动变阻器滑片 P 应滑到 （选填“最左端”“最右端”或“中间”）位置。
41. 如图所示的电阻箱的示数是 Ω。
42. 民航局规定：严禁乘客携带超过 160 W⋅h（瓦 ⋅ 时）的锂电池上飞机。某品牌笔记本电脑的电池铭牌标有“10.8 V 10 A⋅h”字样，充满电后，存储的电能为 kW⋅h，该笔记本电脑 （选填“能”或“不能”）带上飞机。
43. 如下图所示的电路中，当 S 闭合后，电压表 V1 的示数为 4 V，电压表 V2 的示数为 6 V，电流表 A 的示数为 1 A，且将 R2 和 R3 对换位置后，电流表、电压表示数均不变，则电源电压为 V。
五、实验题（共2小题；共24分）
44. 小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示。
（1）在图所示的实物电路中， 连接有错误。
（2）小亮将电路连接的错误改正后开始实验，在闭合开关 S 前，应使滑动变阻器的滑片 P 置于 端。（选填“A”或“B”）
（3）在此实验中，为达到实验目的，每次应更换 ，并移动滑动变阻器的滑片 P，改变其连入电路的阻值，目的是使 表的示数保持不变。
（4）在实验过程中，当滑动变阻器的滑片 P 移到某点时，发现两电表的示数如图甲、乙所示，则此时小亮所使用的电阻为 Ω。
（5）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图象，如图所示。请你根据图象判断，当导体电阻为 5 Ω 时，通过该导体的电流为 A。
45. 在探究“电阻一定时电流与电压关系”的实验中：
（1）请根据电路图，用笔画出导线完成实物图的电路连接（要求：滑动变阻器滑片向右移动灯泡变暗）；
（2）实验过程中得到的部分数据如表所示。第 3 次测量时，电流表的示数如表所示，请将该数据在图中标出（画出此时指针的位置）；
实验序号123⋯电压⋯电流
（3）实验开始时，滑动变阻器的作用是 ，当电阻一定时，探究电流与电压关系时应保持 不变，在此过程中滑动变阻器的作用是 。
（4）在图丙中的坐标轴上标出适当的标度，把如表中的数据在坐标系中描点并连线。
六、作图题（共1小题；共13分）
46. 在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯两端的电压。②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
七、科普阅读题（共1小题；共8分）
47. 阅读短文，回答问题。
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上的运动的，目前触摸屏大多采用电容式触摸屏。
电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导电性且透明的薄膜材料。当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上。通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹。如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了。
（1）电容式触摸屏夹层中的薄膜材料是 （选填“导体”或“绝缘体”）。通过触摸屏周边分布的电极检测 的变化，可感知手指的运动轨迹。
（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是 。要制作一副保暖触摸屏手套，你的方法是 。
八、计算题（共2小题；共26分）
48. 如图所示的电路中，电阻 R2 的阻值为 10 欧，闭合电键 K，电流表电压表的示数分别为 0.3 安和 1.5 伏。求：
（1）电阻 R1 的阻值。
（2）电源电压。
49. 如图所示的电路中，电源两端电压保持不变，电阻 R1 的阻值为 30 Ω。闭合开关 S，电流表 A1 的示数为 1 A，电流表 A2 的示数为 0.6 A。求：
（1）电源电压。
（2）电阻 R2 的阻值。
九、综合应用题（共1小题；共13分）
50. 回答下列问题。
（1）图甲中，电压表的示数是 V。
（2）如图乙所示，电压表的示数是 V。
（3）假如所测申压为 4.5 V，请在下图中的表盘上标出选用的接线柱和指针位置。
答案
第一部分
1. B
2. D
【解析】欧姆是电阻的单位，故A不符合；
伏特是电压的单位，故B不符合；
库仑是电荷量的单位，故C不符合；
安培是电流的单位，故D符合。
3. A
【解析】A.橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B.玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C.人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D.食盐水溶液、金属、水都容易导电，是导体，不合题意。
故选A。
4. A
5. A
6. A
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
7. B
【解析】由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流应相等；而实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是电流表未调零。
8. B
【解析】定值电阻的阻值不变，由欧姆定律 I=UR 可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其 I−U 图象是一条过原点的倾斜直线，所以B符合题意。
9. A
【解析】图A为串联电路，电压表与灯 L1 并联，正负接线柱接法正确，能测出灯 L1 两端电压，故A正确；图B中电压表测量的是电源电压；图C电压表与灯 L1 并联，不能测出灯 L1 两端电压；图D为串联电路，电压表与灯 L1 并联，但正负接线柱接法是错误的。
10. C
【解析】导体的电阻与电流无关，是本身的一个基本属性，A不符合题意；电阻大小取决于导体的长度、横截面积和材料，与电流无关，B不符合题意；电阻是导体本身的一种性质，与通过它的电流大小无关，C符合题意；电阻与导体的长度、横截面积有关，D不符合题意
11. C
【解析】因串联电路电阻越串越大、大于任何一个分电阻，
所以 R串>R1>R2。
而并联电路中电阻越并越小、小于任何一个分电阻，
所以 R串>R1>R2>R并，
根据 I=UR 可知，电压不变时，
所以，I3
【解析】当开关 S 闭合后，A项中两灯泡和电源、开关串联，故A正确；B项中两灯泡并联，故B不正确；C项中与开关 S 并联的灯泡被短路，只有一个灯泡接入电路中，故C不正确；D项中两灯泡并联，故D不正确。故选A。
13. C
【解析】电流表 A1 测量的是干路电路中的总电流，滑动变阻器滑片 P 由最右端向左滑动到中点的过程中，其通入电路中的电阻变小，因此电路中的总电阻变小，电流表 A1 的示数等于 UR总，即电流表 A1 的示数变大，即电压表 V 与电流表 A1 的示数之比变小，故A错误；
由电路图可知，R1 与 R2 并联，电压表测量的是 R1 两端的电压，故 U1=U2=U，而电源两端电压保持不变，所以电压表 V 示数保持不变，故B错误；
又因为 U 不变，由公式 I=UR总 可知，电流表 A1 的示数变大，故C正确；
电流表 A2 测量的是通过定值电阻 R1 的电流，U1 不变，R1 不变，由公式 I=UR 可知，电流表 A2 的示数保持不变，故D错误。
14. A
15. A
【解析】分析电路可知，灯泡 L1 和 L2 并联，电流表测量的是 L2 支路的电流，电压表与 L1 并联，测量的是 L1 两端的电压（电源电压或 L2 两端的电压）。L1 突然熄灭的原因若是被短路，则由并联电路一条支路短路所有支路也将被短路可知，灯泡 L2 也应被短路而不发光，所以C、D错误；L1 断路而熄灭，因为并联电路各支路间互不影响，所以 L2 支路的电压、电流都没有变化，即电压表与电流表示数的比值不变。
16. B
17. A
【解析】由电路图可知，三电阻并联，电流表 A1 测干路电流，A2 测通过 R2 和 R3 的电流之和，A3 测 R3 支路的电流。
∵ 并联电路中干路电流等于各支路电流之和，且 IA1:IA2:IA3=5:3:1，
∴I1I3=IA1−IA2IA3=5−31=21，I2I3=IA2−IA3IA3=3−11=21，即 I1:I2:I3=2:2:1，
∵ 并联电路中各支路两端的电压相等，
∴ 根据欧姆定律可得：
R1:R2:R3=UI1:UI2:UI3=U2I3:U2I3:UI3=1:1:2。
18. A
【解析】当 R1 和 R2 串联时，I串=0.2 A，R串=R1+R2=UI串=U0.2 A，
当电路中只有 R1 时，I1=0.8 A，R1=UI1=U0.8 A，
∵ 电源电压保持不变，
∴R2=R串−R1=U0.2 A−U0.8 A=3U0.8 A，
因此 R1R2=U0.8 A3U0.8 A=U0.8 A×0.8 A3U=13。
19. D
【解析】由题图甲可知，R 、 Rt 串联，电压表测 Rt 两端电压，当电压表的示数最大，即 Ut=3 V 时，电路允许测量的温度最高，根据串联电路两端的总电压等于各分电阻两端的电压之和可得，定值电阻 R 两端的电压 UR=U−Ut=6 V−3 V=3 V，则电路中的电流 I=URR=3 V40 Ω=0.075 A，热敏电阻的阻值 Rt=UtI=3 V0.075 A=40 Ω，由图象可知，此电路允许的最高环境温度为 30∘C，A错误；当温度表的示数为 0∘C 时，热敏电阻 Rt 的阻值不为零，根据串联电路的分压作用知，热敏电阻 Rt 两端的电压不为零，电压表的示数不为零，B错误；若增大电源电压 U，电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律 I=UR 知电路的电流增大，热敏电阻的阻值 Rt 减小，电路可测量的最高温度减小，C错误；若 U 增大 3 V，即电源电压为 3 V+6 V=9 V，R 增大 45 Ω，此时电压表的量程仍为 0∼3 V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为 9 V−3 V=6 V，由欧姆定律 I=UR 知此时电路的电流为 Iʹ=UʹRʹ=6 V(40 Ω+45 Ω)=685 A，热敏电阻的阻值为 Rtʹ=UtIʹ=3 V685 A=42.5 Ω，由图乙知此时电路可测量的最高温度大于 30∘C，即电路可测量的最高温度将增大，D正确。
第二部分
20. A， D
【解析】用带绝缘手柄的金属棒把 A 、 B 连接起来后，带正电的 A 吸引电子，带负电的电子可以沿金属棒从 B 向 A 移动，故C错误、D正确；
正电荷定向移动的方向是电流的方向，故金属棒中瞬间电流的方向与电子的运动方向相反，即从 A 向 B，故A正确，B错误。
21. C， D
22. A， D
【解析】（1）因为两端导体由同种材料制成、长度相同，由图可知细导体横截面积小，所以电阻大；
（2）串联电路中各处的电流相等，两段导体是串联关系，所以通过两导体的电流相等；
故选AD。
23. A， D
【解析】（1）先闭合开关 S，电流从正极出发经开关 S 、甲电流表、灯泡 L2 回负极，电流表甲测 L2 的电流，则甲表有示数，乙表无电流经过，故没有示数，故A正确；
（2）再闭合 S1，两灯泡并联，电流表甲测干路电流，电流表乙测 L2 支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为 S1 断开时乙表的示数为 0，再 S1 闭合时，乙表有示数，因此这个过程乙表的示数变大。故D正确，BC错误。
第三部分
24. B， C， D
25. A， B， D
【解析】开关 S 闭合时，R0 短路，电压表测量电源电压；开关 S 断开时，电压表测量 Rx 两端的电压；
根据串联电路总电压等于各分电压之和，求出 R0 两端的电压，根据 I=UR 求出通过 R0 的电流，根据串联电路电流处处相等，通过 Rx 电流等于通过定值电阻电流 Ix=I0，根据 Rx=UxIx 可求出 Rx 电阻，故A正确；
由电路图可知，当 S 断开时，电路为 R0 的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关 S 闭合时 R0 、 Rx 并联，电流表测干路电流，因通过 R0 的电流不变，根据并联电路的电流特点可求通过 Rx 的电流，再根据并联电路的电压特点和欧姆定律即可求出 Rx 阻值，故B正确；
开关 S 闭合时，Rx 短路，电压表测量电源电压；开关 S 断开时，电压表测量电源电压；所以无法得到电路中电流，不能计算出 Rx 的值。故C错误；
由电路图可知，当开关 S 闭合时，电路为 R0 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关 S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出 Rx 阻值，故D正确。
26. B， C， D
【解析】由电路图可知，当滑动变阻器的滑片位于最左端时，电路为 R1 的简单电路，电压表测电源的电压，根据串联电路的分压特点可知，滑动变阻器接入电路中的阻值最大时电压表的示数最小，串联电路中的总电阻等于各分电阻之和。
电路中的最小电流：
I min=U(R1+R2)=6 V(10 Ω+50 Ω)=0.1 A，
电压表的最小示数：
U1 min=I minR1=0.1 A×10 Ω=1 V ，A 正确。
因为电源的电压 6 V 大于电压表的最大量程 0∼3 V，所以滑动变阻器的滑片不能移到最左端，B错误；
根据欧姆定律可得，此时电路中的电流：
I=UR1=6 V10 Ω=0.6 A，故电路中的最大电流不能为 0.6 A，且两电表中电压表先达到最大量程，CD不正确；选BCD。
第四部分
27. P=UI；安（A）；伏（V）；瓦（W）
28. 阻碍
29. 1.5；2；220；不高于 36
30. 220；36
31. 塑料尺；负
【解析】钢尺是导体，钢尺与头发摩擦时，即使能带上电荷，电荷也会通过钢尺、人体很快转移；而塑料尺是绝缘体，与头发摩擦后，所带电荷不会转移。所以使用塑料尺与头发摩擦，使塑料尺带电。
同种电荷相互排斥，当尺靠近带负电的小球，小球被排斥，说明塑料尺也带负电。
32. BA
33. A；D
34. 并联；整个电路
35. 4；6；20
【解析】由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测 R 两端的电压，电流表测电路中的电流。当电压表的示数为 1.5 V 时，L 恰好正常发光，则通过灯泡的电流 IL=0.25 A，由图乙可知，此时灯泡两端的电压 UL=2.5 V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=UR+UL=1.5 V+2.5 V=4 V。因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为 1 A，电流表的量程为 0∼0.6 A，灯泡正常发光时的电流为 0.25 A，所以，电路中的最大电流为 0.25 A，此时滑动变阻器接入电路中的电阻最小，电压表的示数为 1.5 V，则由 I=UR 可得滑动变阻器接入电路中的最小阻值 R小=URIL=1.5 V0.25 A=6 Ω；由于电压表量程为 0∼3 V，则由串联电路电压的规律可知，当电压表的示数最大为 URʹ=3 V 时，滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压 ULʹ=U−URʹ=4 V−3 V=1 V，由图乙可知，此时通过灯泡的电流 ILʹ=0.15 A，即电路中的最小电流为 I小=ILʹ=0.15 A，则滑动变阻器接入电路中的最大阻值 R大=URʹI小=3 V0.15 A=20 Ω，所以，滑动变阻器接入电路中的阻值范围为 6∼20 Ω。
36. 0.05 安；0.2 安；0.5 安；1 安；5 安；10 安
37. 变暗；串联电路总电阻大于任意一个分电阻
38. a；c
39. 1；小于
【解析】因为轮椅向前运动时能调速，说明可以改变通过电动机的电流，所以电动机与滑动变阻器串联，故前进时将 S1 和 S2 同时接触对应点 1。若只有 R2 工作时电路中的电流 I=UR2=24 V20 Ω=1.2 A，当轮椅后退时，R2 与电动机串联，R2 两端的电压小于 24 V，所以当轮椅后退时，电路中的电流小于 1.2 A，即电流表示数小于 1.2 A。
40. 滑动变阻器的最大阻值是 20 Ω；最右端
【解析】“20 Ω”表示滑动变阻器的最大阻值是 20 Ω；由题图知，闭合开关前，滑动变阻器滑片 P 应滑到最右端，这样闭合开关后，电路电阻最大，电流最小，这样能避免电流过大损坏电流表。
41. 2017
【解析】由图知，电阻箱接入电路的电阻：R=2×1000 Ω+0×100 Ω+1×10 Ω+7×1 Ω=2017 Ω。
42. 0.108；能
【解析】电池充满电后，储存的电能为 W=UIt=10.8 V⋅10 A⋅h=0.108 kW⋅h=108 W⋅h<160 W⋅h，所以能带上飞机。
43. 7
第五部分
44. （1） 电流表正负接线柱
（2） B
（3） 不同的电阻；电压
（4） 10
（5） 1.2
45. （1） 电路连接如答图 1。
（2） 表针指示如答图 2。
（3） 保护电路；定值电阻阻值；改变定值电阻两端电压
（4） 如答图 3。
第六部分
46.
【解析】灯泡与滑动变阻器串联，滑片右移，滑动变阻器接入电路的电阻变小，故将右下接线柱与开关右接线柱相连，并将电压表的负接线柱与灯泡左接线柱相连；如答图所示。
第七部分
47. （1） 导体；电荷分布
【解析】学生的阅读、自学、信息分析等多种物理学科能力，是助推核心素养落实的具体体现，学生在阅读中获取知识和信息，在阅读中发现解决实际问题的途径和方法，逐步提高他们的思维分析能力。
材料中“在夹层中涂有具有导电性且透明的薄膜材料”，表明该材料是导体；根据材料中“通过触摸屏周边分布的电极检测电荷分布的变化”，可知第二空应填“电荷分布”。
（2） 无法形成有效电容；在保暖手套中植入金属导线（开放性试题，答案合理即可）
【解析】用厚厚的绝缘材料将手指和导电薄膜隔离，将“无法形成有效电容”，就不能正常操作触摸屏了，所以在手套中植入金属导线就可以正常使用了。
第八部分
48. （1） 5 欧
【解析】R1=U1I=1.5伏0.3安=5欧。
（2） 4.5 伏
【解析】U=(R1+R2)×I=(5欧+10欧)×0.3安=4.5伏。
49. （1） 12 V
【解析】由电路图可知，R1 与 R2 并联，电流表 A1 测干路电流，电流表 A2 测 R2 支路的电流。
因并联电路中干路电流等于各支路电流之和，
所以，通过 R1 的电流：I1=I−I2=1 A−0.6 A=0.4 A，
因并联电路中各支路两端的电压相等，
所以，由 I=UR 可得，电源的电压：U=I1R1=0.4 A×30 Ω=12 V。
答：电源电压为 12 V。
（2） 20 Ω
【解析】由 I=UR 可得，电阻 R2 的阻值：R2=UI2=12 V0.6 A=20 Ω。
答：电阻 R2 的阻值为 20 Ω。
第九部分
50. （1） 6.5
（2） 2.2
（3）
相关试卷
2022-2023学年上海市西延安中学九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年上海市西延安中学九年级（上）期中物理试卷（含答案解析），共16页。试卷主要包含了02安培B，【答案】B，【答案】A，【答案】D，【答案】C，【答案】1等内容，欢迎下载使用。
2022-2023学年北京市通州区九年级（上）期中物理试卷（含答案解析）： 这是一份2022-2023学年北京市通州区九年级（上）期中物理试卷（含答案解析），共23页。试卷主要包含了L2等内容，欢迎下载使用。
北京通州区2022一2023学年上学期九年级期中质量检测 物理试卷： 这是一份北京通州区2022一2023学年上学期九年级期中质量检测 物理试卷，共8页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
