初中物理北师大版八年级下册一、透镜课堂检测

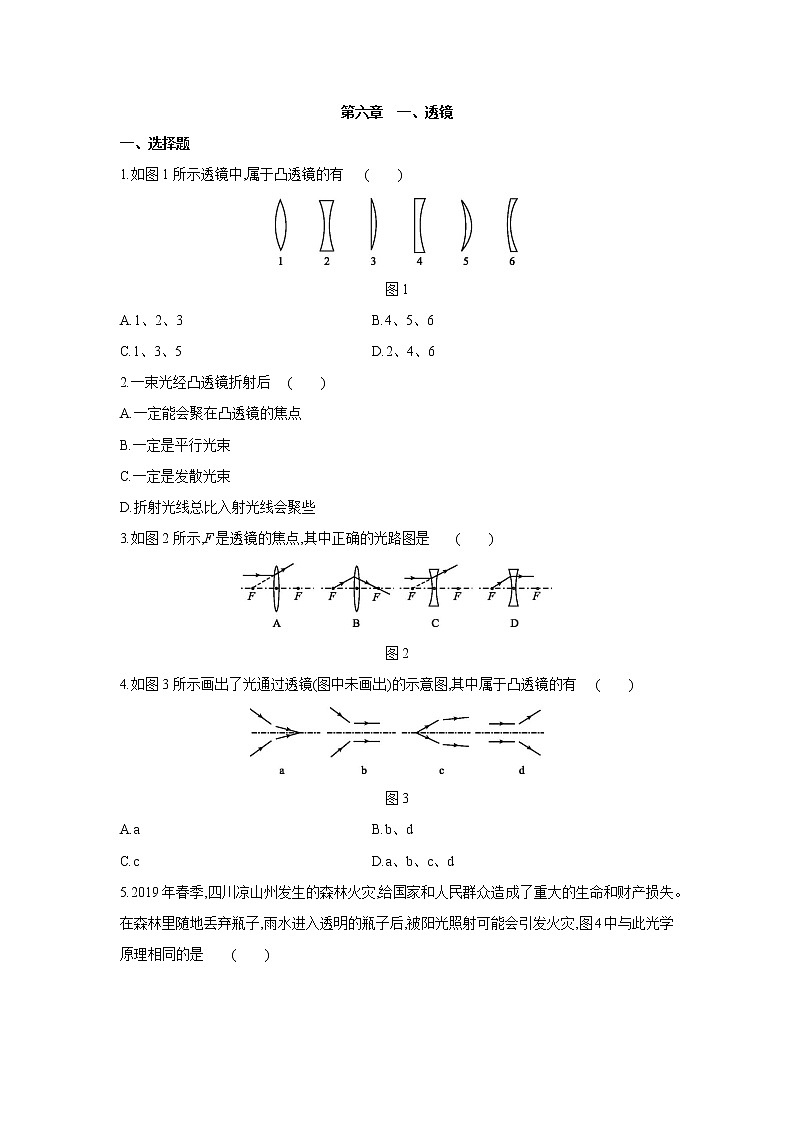

第六章　一、透镜

一、选择题

1.如图1所示透镜中,属于凸透镜的有   (　　)

图1

A.1、2、3       B.4、5、6

C.1、3、5       D.2、4、6

2.一束光经凸透镜折射后 (　　)

A.一定能会聚在凸透镜的焦点

B.一定是平行光束

C.一定是发散光束

D.折射光线总比入射光线会聚些

3.如图2所示,F是透镜的焦点,其中正确的光路图是 (　　)

图2

4.如图3所示画出了光通过透镜(图中未画出)的示意图,其中属于凸透镜的有 (　　)

图3

A.a         B.b、d

C.c         D.a、b、c、d

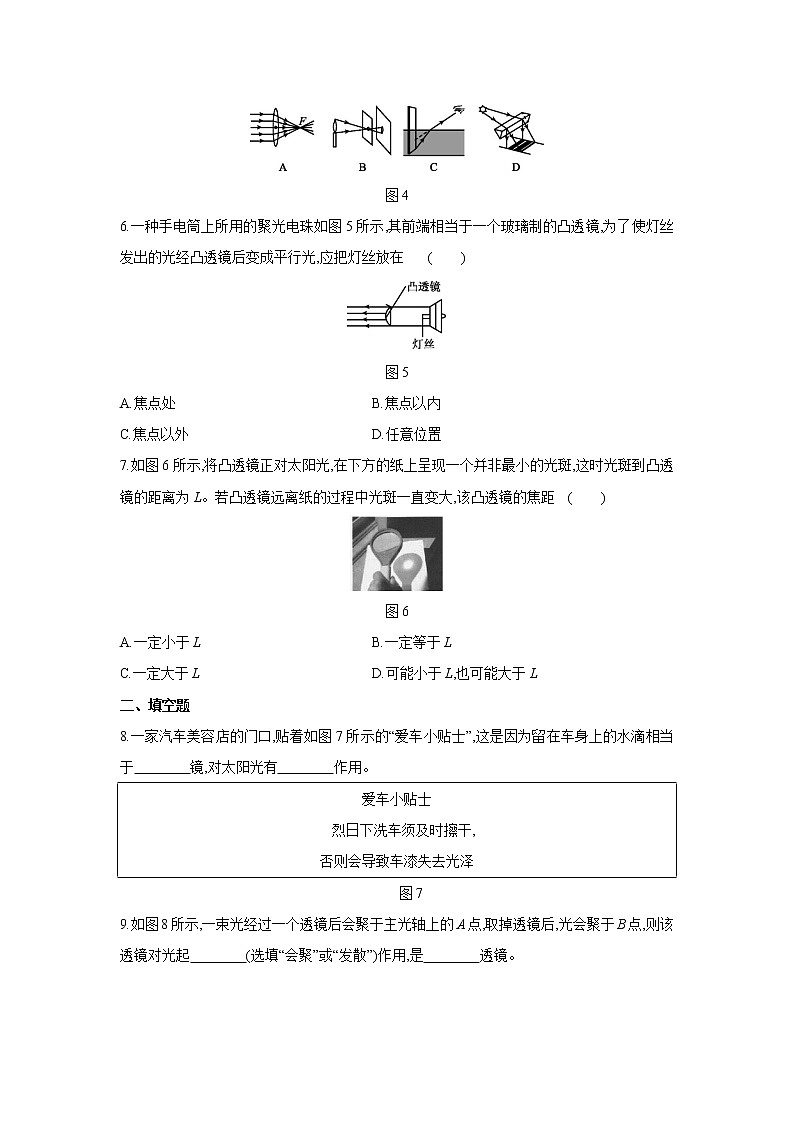

5.2019年春季,四川凉山州发生的森林火灾,给国家和人民群众造成了重大的生命和财产损失。在森林里随地丢弃瓶子,雨水进入透明的瓶子后,被阳光照射可能会引发火灾,图4中与此光学原理相同的是              (　　)

图4

6.一种手电筒上所用的聚光电珠如图5所示,其前端相当于一个玻璃制的凸透镜,为了使灯丝发出的光经凸透镜后变成平行光,应把灯丝放在              (　　)

图5

A.焦点处        B.焦点以内

C.焦点以外       D.任意位置

7.如图6所示,将凸透镜正对太阳光,在下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为L。若凸透镜远离纸的过程中光斑一直变大,该凸透镜的焦距              (　　)

图6

A.一定小于L 　　     B.一定等于L

C.一定大于L 　　     D.可能小于L,也可能大于L

二、填空题

8.一家汽车美容店的门口,贴着如图7所示的“爱车小贴士”,这是因为留在车身上的水滴相当于　　　　镜,对太阳光有　　　　作用。

图7

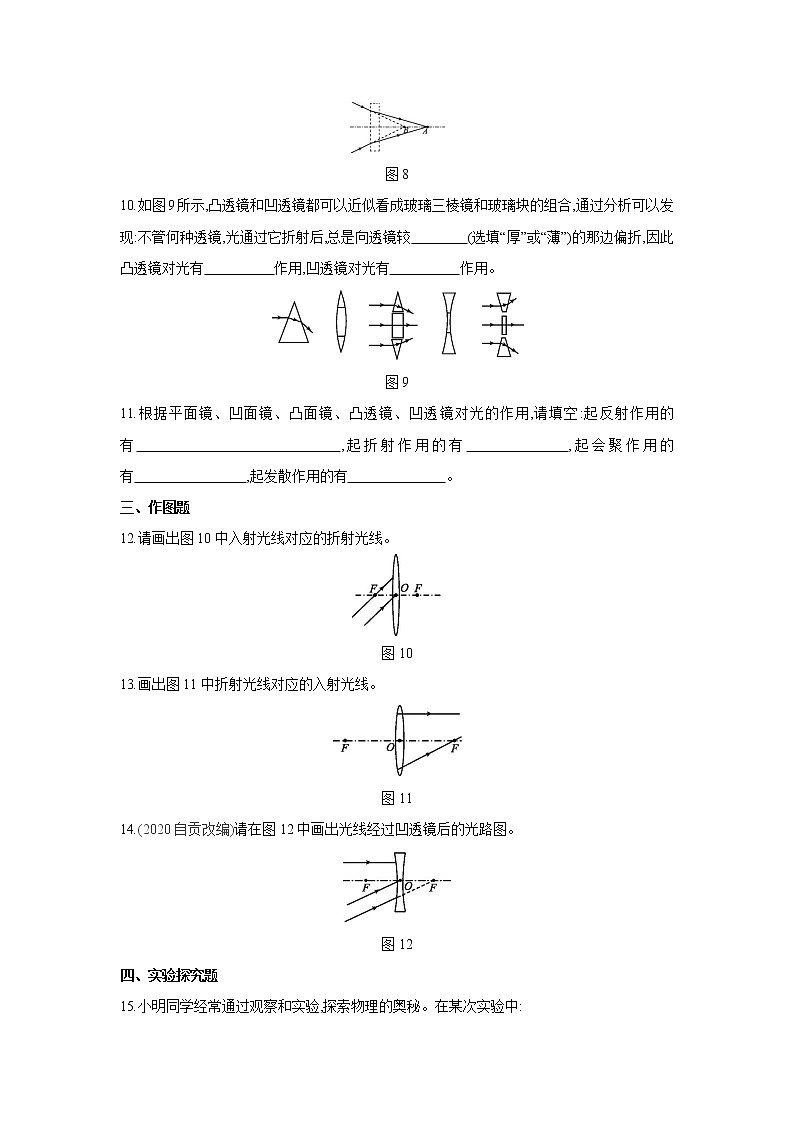

9.如图8所示,一束光经过一个透镜后会聚于主光轴上的A点,取掉透镜后,光会聚于B点,则该透镜对光起　　　　(选填“会聚”或“发散”)作用,是　　　　透镜。

图8

10.如图9所示,凸透镜和凹透镜都可以近似看成玻璃三棱镜和玻璃块的组合,通过分析可以发现:不管何种透镜,光通过它折射后,总是向透镜较　　　　(选填“厚”或“薄”)的那边偏折,因此凸透镜对光有　　　　　作用,凹透镜对光有　　　　　作用。

图9

11.根据平面镜、凹面镜、凸面镜、凸透镜、凹透镜对光的作用,请填空:起反射作用的有　　　　　　　　　　　　,起折射作用的有　　　　　　,起会聚作用的有　　　　　　　　,起发散作用的有　　　　　　　。

三、作图题

12.请画出图10中入射光线对应的折射光线。

图10

13.画出图11中折射光线对应的入射光线。

图11

14.(2020自贡改编)请在图12中画出光线经过凹透镜后的光路图。

图12

四、实验探究题

15.小明同学经常通过观察和实验,探索物理的奥秘。在某次实验中:

图13

(1)用一个透镜正对太阳光,如图13甲所示,纸板上出现的现象表明该透镜对光有

　　　　作用,是　　　　(选填“凹”或“凸”)透镜。

(2)如图乙所示,一束平行于凸透镜主光轴的光线经过凸透镜,调节纸板与透镜的距离,纸板上会出现最小、最亮的光斑,用刻度尺测量该光斑与透镜光心的距离,则该刻度尺的分度值为

　　　　cm,透镜的焦距为　　　　cm。

16.辨别某一透镜是凸透镜还是凹透镜可以有三种简易的方法。请仿照下列方法1的叙述,清晰地说出另外两种判断方法。

方法1:用手摸,如果中间厚边缘薄,则为凸透镜;如果中间薄边缘厚,则为凹透镜。

方法2: 　                                                         。

方法3: 　                                                         。

第六章　一、透镜

1.C　2.D　3.C　4.C　

5.A　6.A

7.A　8.凸透　会聚

9.发散　凹　

10.厚　会聚　发散

11.平面镜、凹面镜、凸面镜　凸透镜、凹透镜

凹面镜、凸透镜　凸面镜、凹透镜

12.如图所示

图6-1-13

13.如图所示

图6-1-14

14.如图所示

图6-1-15

15.(1)会聚　凸　(2)1　10.0

16.用透镜正对着太阳光移动,若另一侧能得到最小、最亮的光斑,则为凸透镜;若另一侧出现一个暗圈,则为凹透镜

通过透镜观察物体,能起放大作用的是凸透镜,不能起放大作用的是凹透镜
