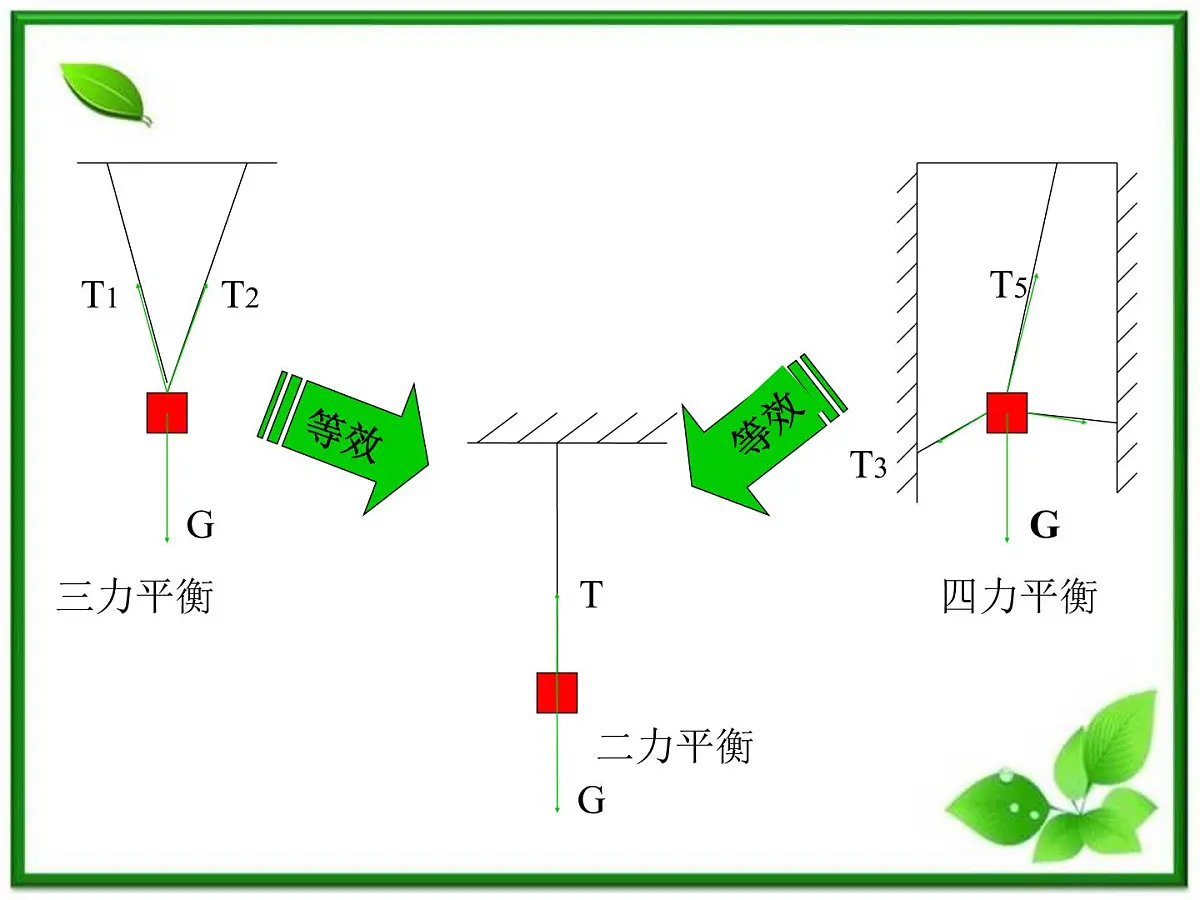

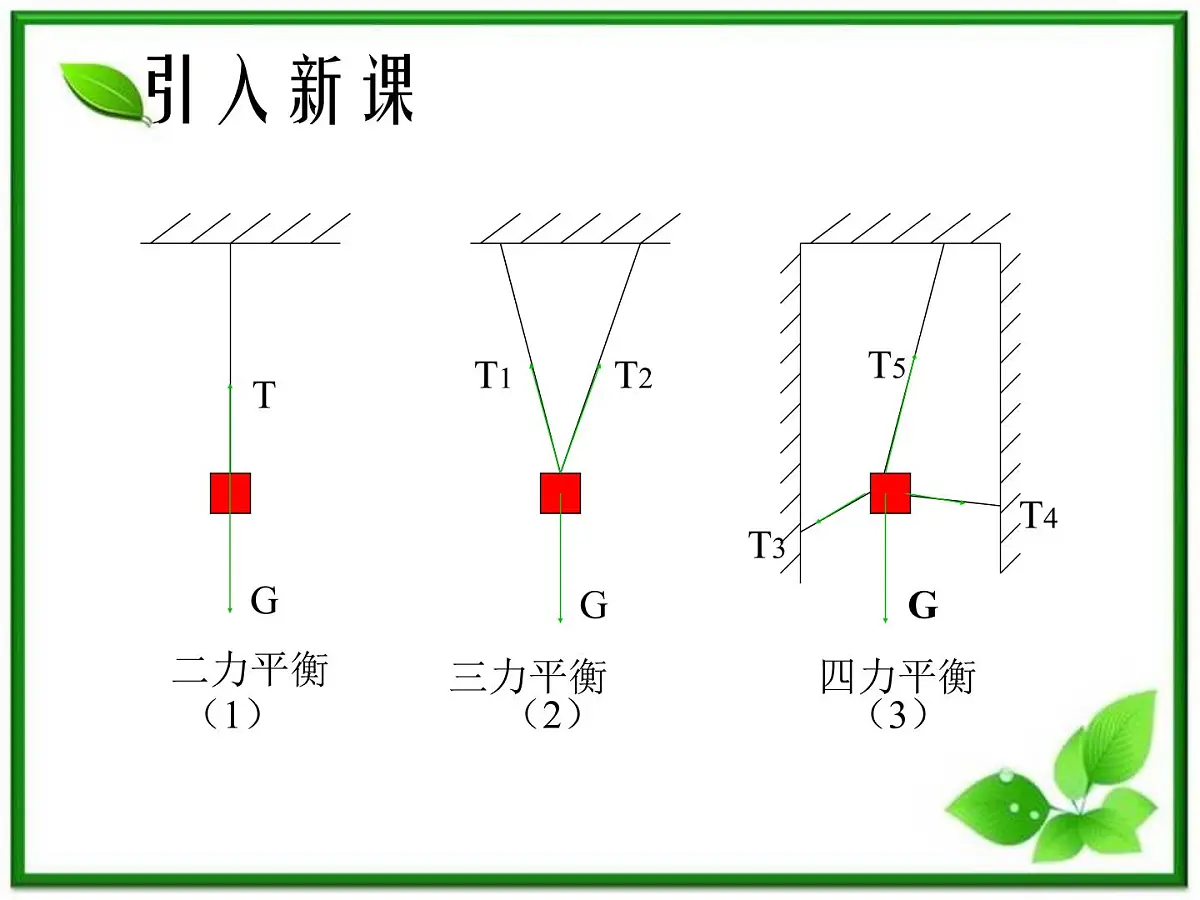

这是一份人教版 (新课标)必修1第三章相互作用4 力的合成教课ppt课件，共14页。PPT课件主要包含了二力平衡，三力平衡，四力平衡，刻度线，单位力，两个力的合力，以点O为作用点，F12，F2Sinθ，F1+F2Cosθ等内容，欢迎下载使用。

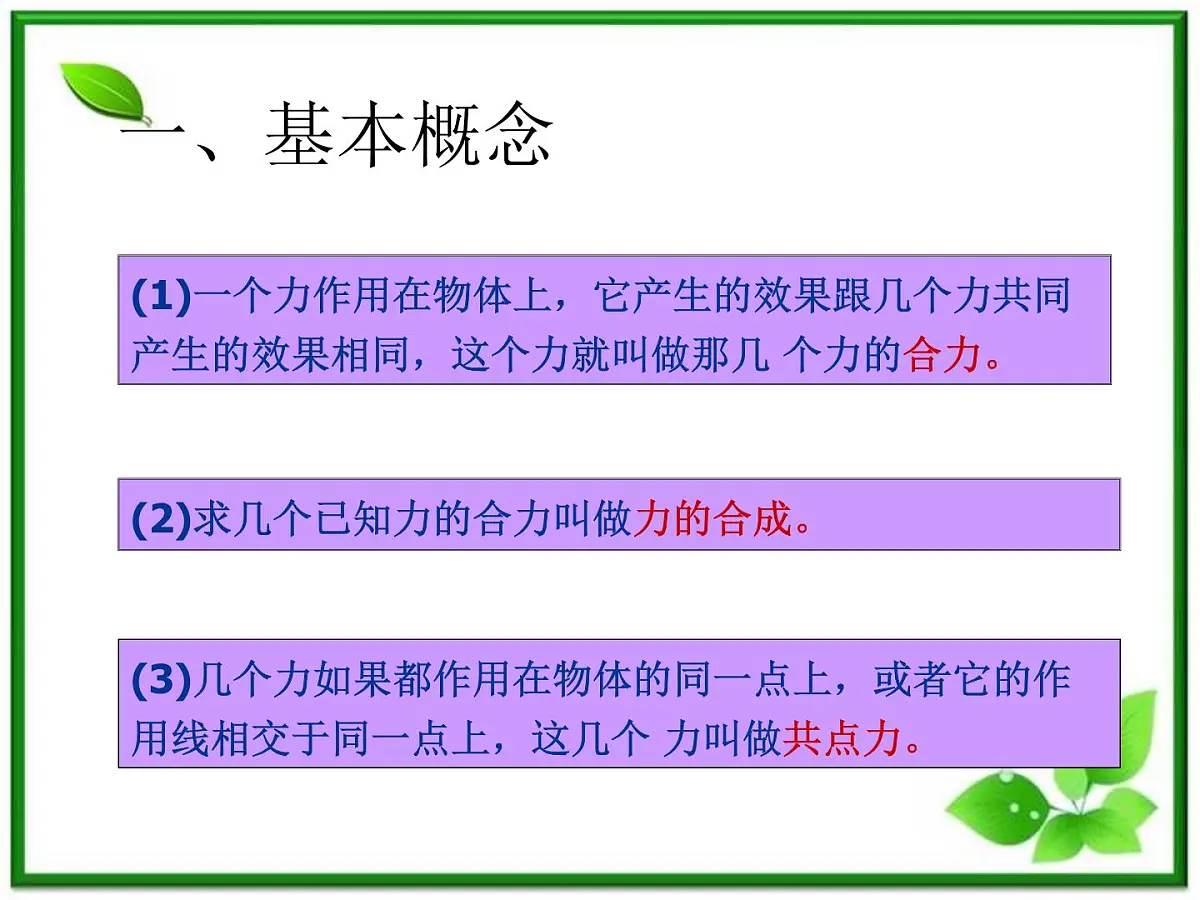

(1)一个力作用在物体上，它产生的效果跟几个力共同产生的效果相同，这个力就叫做那几个力的合力。
(2)求几个已知力的合力叫做力的合成。
(3)几个力如果都作用在物体的同一点上，或者它的作用线相交于同一点上，这几个力叫做共点力。

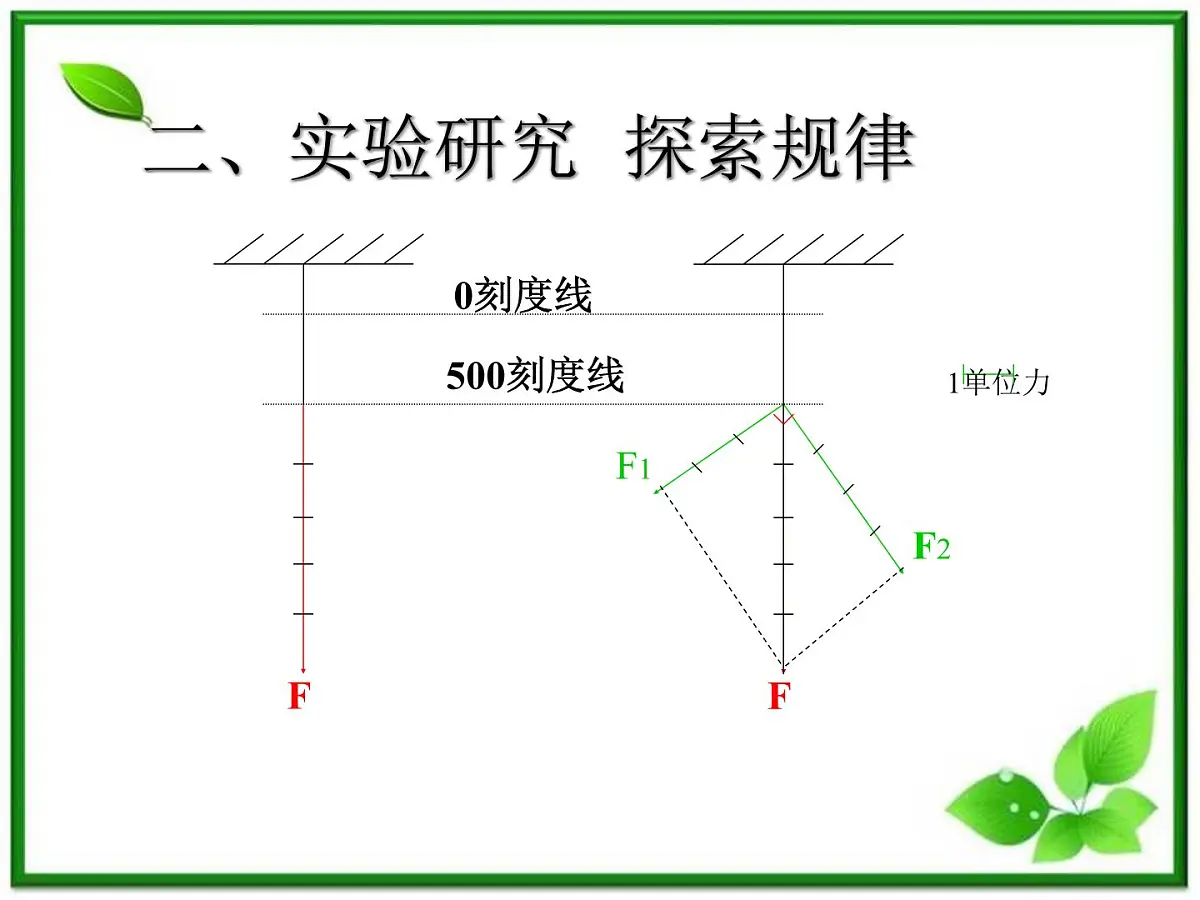

二、实验研究探索规律

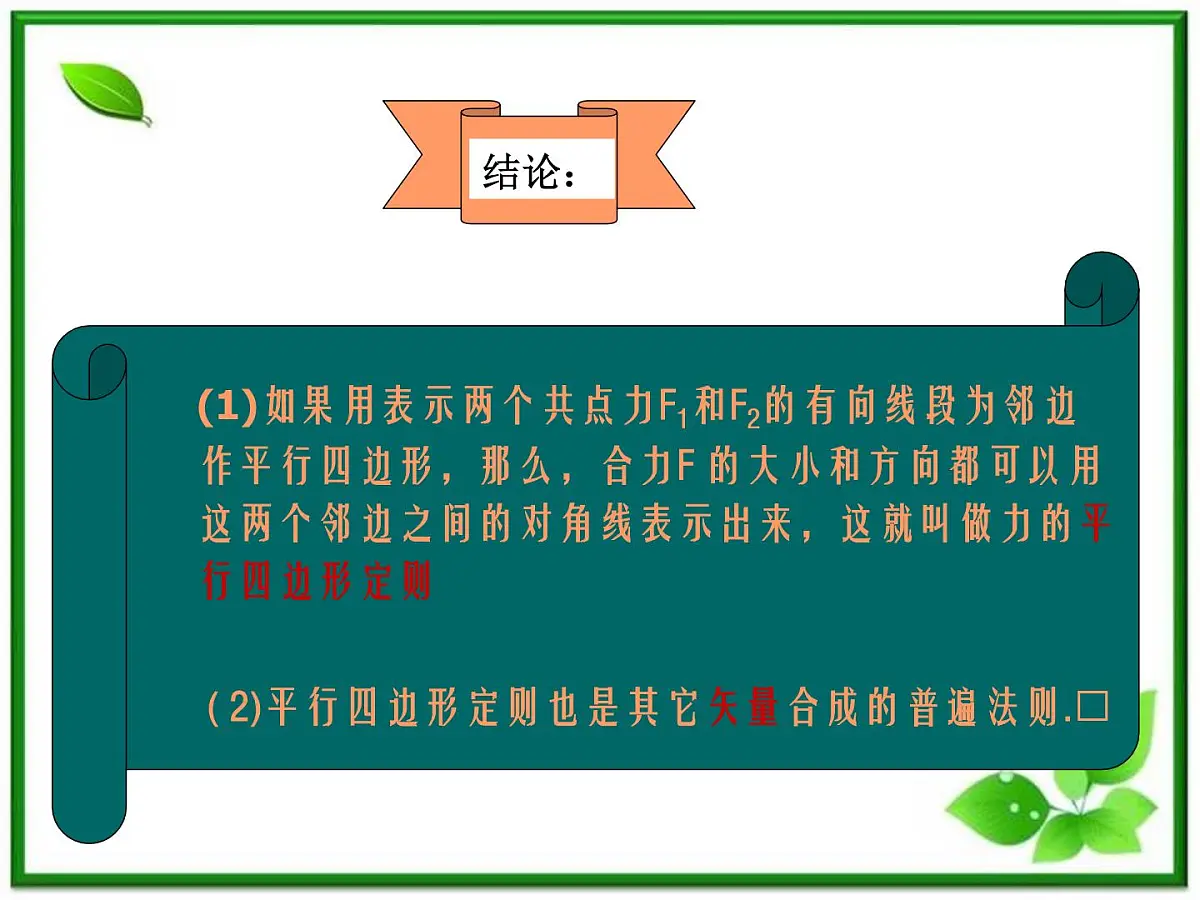

(1)如果用表示两个共点力F1和F2的有向线段为邻边作平行四边形，那么，合力F 的大小和方向都可以用这两个邻边之间的对角线表示出来，这就叫做力的平行四边形定则
( 2)平行四边形定则也是其它矢量合成的普遍法则.
三、应用规律指导实践

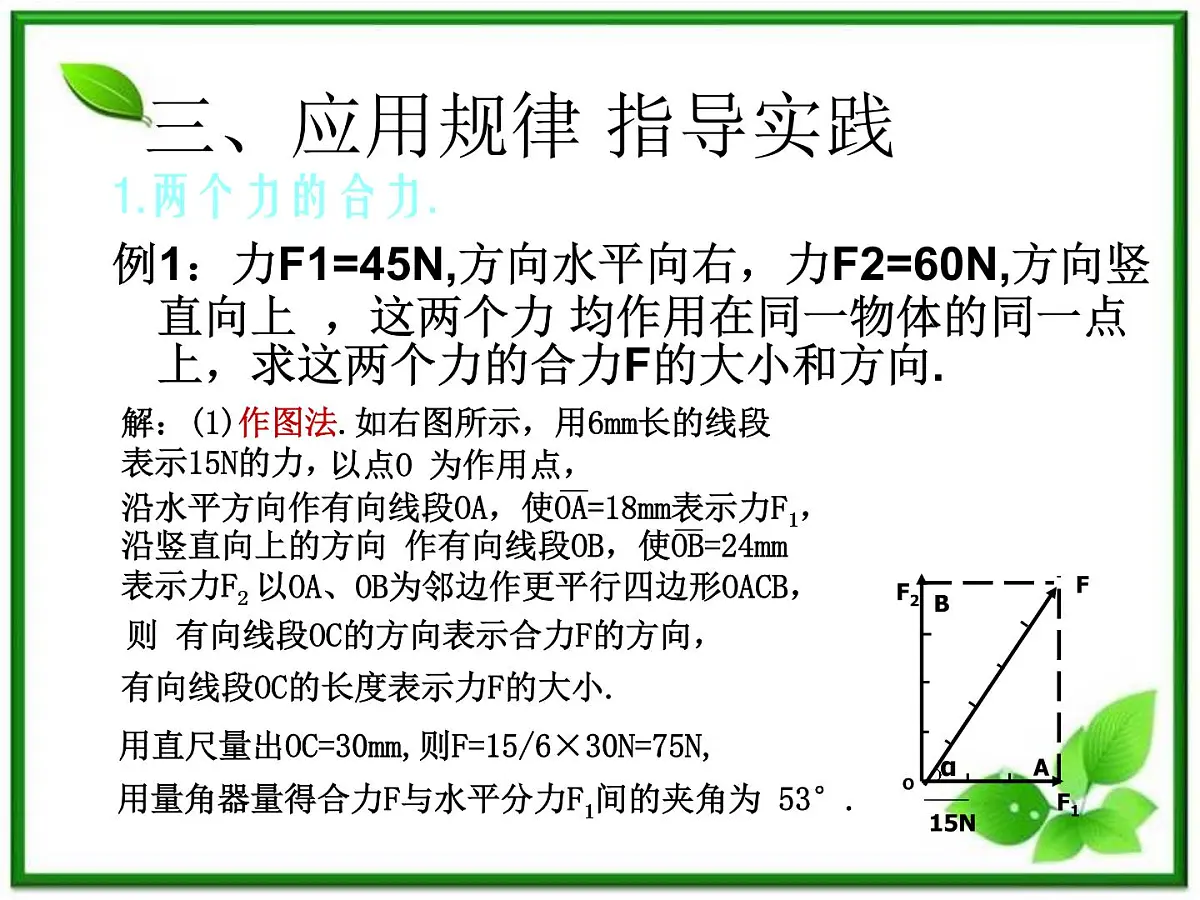

例1：力F1=45N,方向水平向右，力F2=60N,方向竖直向上，这两个力均作用在同一物体的同一点上，求这两个力的合力F的大小和方向.
解：(1)作图法.如右图所示，用6mm长的线段表示15N的力，
有向线段OC的长度表示力F的大小.
用直尺量出OC=30mm,则F=15/6×30N=75N,
用量角器量得合力F与水平分力F1间的夹角为 53°.
(2)计算法.如图所示，分别作出力的图示，则
F= = = =75N,tanα=F2/F1=60N/45N=4/3, α=53°.
3.合力F大小的范围.
F合=√(F2Sinθ) +(F1+F2Csθ)
=√F1+F2+2F1F2Csθ
3.合力F与分力F1、F2间夹角的关系.
A：力的合成的一般显示
B：力的合成的数控显示
4.作图时的注意事项.
(1) 合力、分力要共点，实线、虚线要分清；
(3)对角线要找准. ；
(2)合力、分力的标度要相同，作图要准确；
