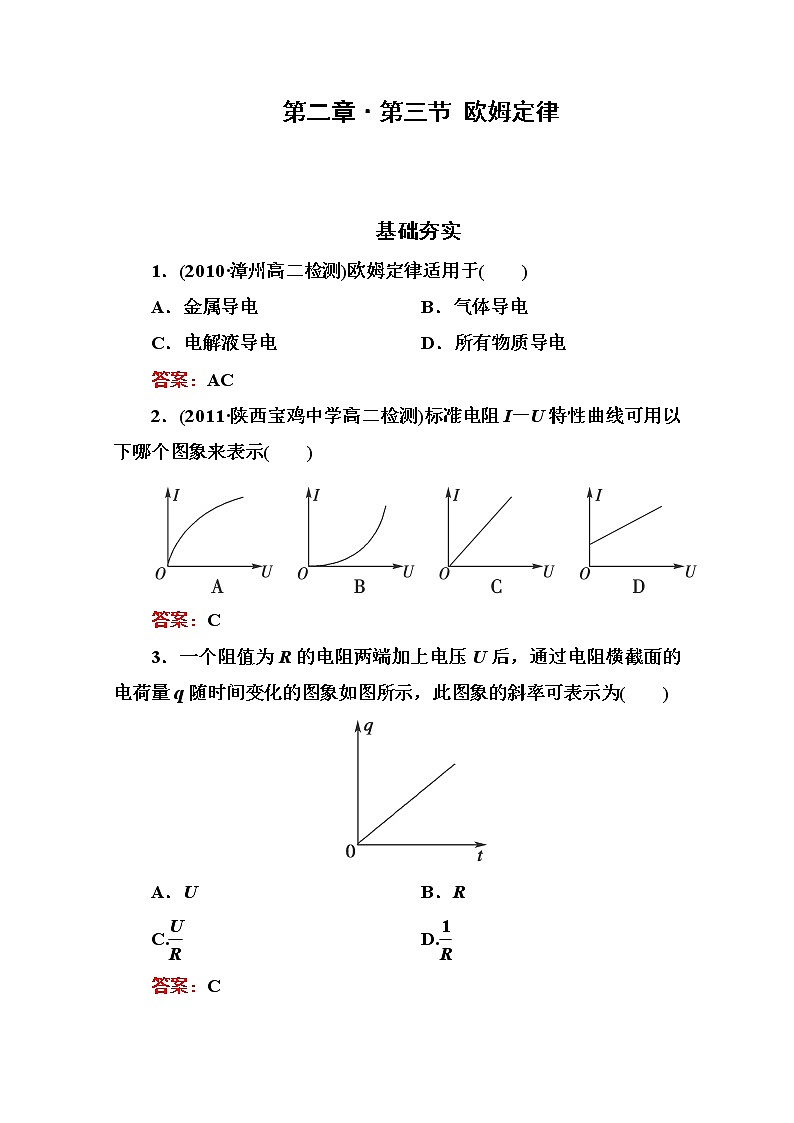

    吉林省长白山一高学年高二物理选修3-1 2.3《欧姆定律》同步检测(新人教版)01
    吉林省长白山一高学年高二物理选修3-1 2.3《欧姆定律》同步检测(新人教版)02
    吉林省长白山一高学年高二物理选修3-1 2.3《欧姆定律》同步检测(新人教版)03
    还剩5页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2021学年选修3-1第二章 恒定电流3 欧姆定律课后作业题

    展开
    这是一份2021学年选修3-1第二章 恒定电流3 欧姆定律课后作业题,共8页。试卷主要包含了欧姆定律适用于,3A”字样等内容,欢迎下载使用。


    基础夯实
    1.(2010·漳州高二检测)欧姆定律适用于( )
    A.金属导电 B.气体导电
    C.电解液导电 D.所有物质导电
    答案:AC
    2.(2011·陕西宝鸡中学高二检测)标准电阻I-U特性曲线可用以下哪个图象来表示( )
    答案:C
    3.一个阻值为R的电阻两端加上电压U后,通过电阻横截面的电荷量q随时间变化的图象如图所示,此图象的斜率可表示为( )
    A.U B.R
    C.eq \f(U,R) D.eq \f(1,R)
    答案:C
    解析:此图线的斜率表示电流,即I=eq \f(q,t),又由欧姆定律有I=eq \f(U,R),则选项C正确.
    4.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮,若灯最亮时的电压为220V,工作电流为0.18A,则当电压为110V时,灯丝的电阻为( )
    A.等于1222Ω B.等于611Ω
    C.大于1222Ω D.小于1222Ω
    答案:D
    5.某同学做三种导电元件的导电性能实验,他根据所测量数据分别绘制了三种元件的I-U图象,如图所示,则下述判断正确的是( )
    A.只有乙图正确
    B.甲、丙图的曲线肯定是偶然误差太大
    C.甲、丙不遵从欧姆定律,肯定不可能正确
    D.甲、乙、丙三个图都可能正确,并不一定有较大误差
    答案:D

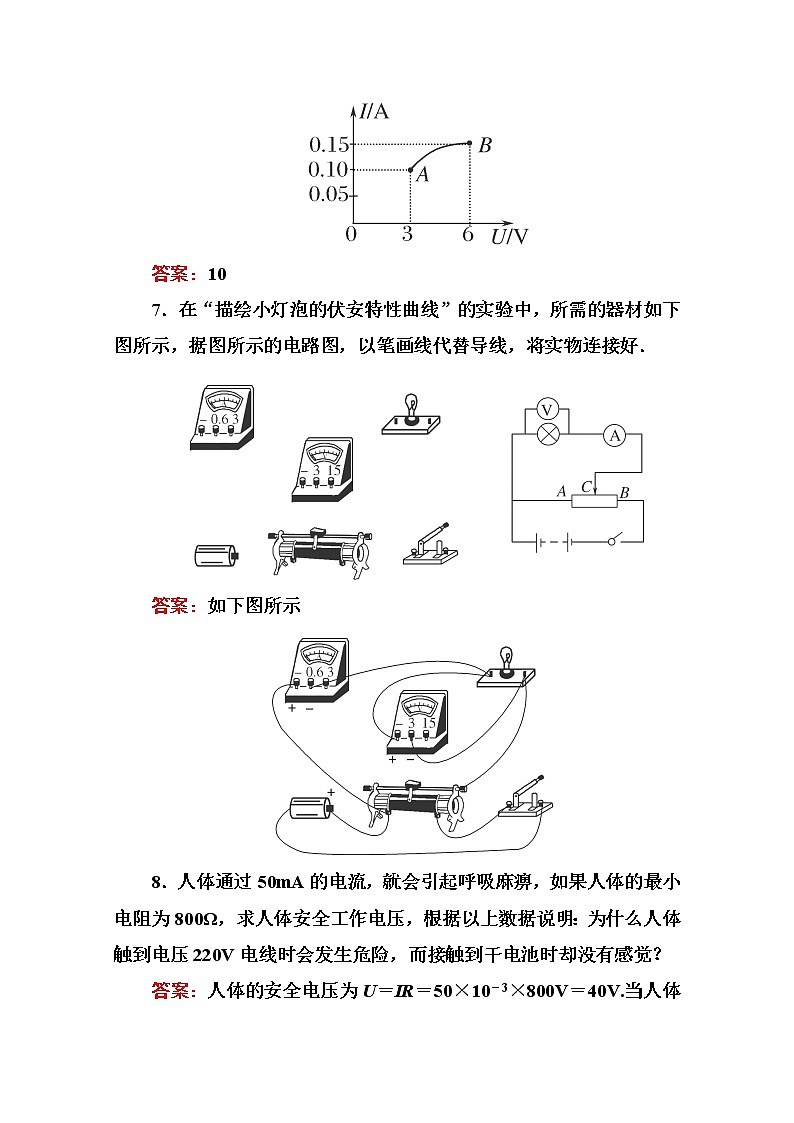

    6.小灯泡的伏安特性曲线如下图所示(只画出了AB段),由图可知,当灯泡两端电压由3V变为6V时,其灯丝电阻改变了________Ω.
    答案:10
    7.在“描绘小灯泡的伏安特性曲线”的实验中,所需的器材如下图所示,据图所示的电路图,以笔画线代替导线,将实物连接好.
    答案:如下图所示
    8.人体通过50mA的电流,就会引起呼吸麻痹,如果人体的最小电阻为800Ω,求人体安全工作电压,根据以上数据说明:为什么人体触到电压220V电线时会发生危险,而接触到干电池时却没有感觉?
    答案:人体的安全电压为U=IR=50×10-3×800V=40V.当人体接触220V电线时,其电压远远超过人体安全电压,通过人体的电流也远远超过50mA,所以会发生危险,而干电池仅几伏的电动势,通过人体的电流远小于50mA,故没有感觉.
    能力提升
    1.(2011·台州高二检测)如图是某导体的伏安特性曲线,由图可知下列选项正确的是( )
    A.导体的电阻是25Ω
    B.导体的电阻是0.04Ω
    C.当导体两端的电压是10V时,通过导体的电流是0.4A
    D.当通过导体的电流是0.1A时,导体两端的电压是2.5V
    答案:ACD
    2.(2010·绵阳高二检测)一个标有“220V 60W”的白炽灯泡,加上的电压由零逐渐增大到220V,在此过程中,电压(U)和电流(I)的关系可用图象表示,题中给出的四个图象中,符合实际的是( )
    答案:C
    解析:白炽灯的灯丝是金属导体,其电阻随着电压的增大而增大,在I-U图象中,斜率的倒数表示电阻的大小,可见C正确,A、B、D错误.
    3.鸟儿落在110kV的高压输电线上,虽然通电的高压线是裸露电线,但鸟儿仍安然无恙,这是因为( )
    A.鸟有耐高压的天性
    B.鸟儿是干燥的,所以鸟体不导电
    C.鸟两脚间的电压几乎为零
    D.鸟体电阻极大所以无电流通过
    答案:C
    解析:鸟两脚间的导线电阻非常小几乎为零,所以两端的电压几乎为零,几乎没有电流通过小鸟,故C正确,A、B、D错误.
    4.(2011·临沂高二模块检测)做“测绘小灯泡的伏安特性曲线”实验.
    (1)实验电路图已经画出了一部分,如图所示,但尚未完整,请将该电路完整地连接好;
    (2)按你连接的电路,S闭合后,要使小灯泡的亮度增加,变阻器的滑片P应向________(选填“A”或“B”)端移动.
    答案:(1)如图所示
    (2)B
    5.在“描绘小电珠的伏安特性曲线”的实验中,要供选择的实验仪器如下:
    (1)在上述器材中,滑动变阻器应选________;电流表应选________.
    (2)在图中用笔画线代替导线,把实验仪器连接成完整的实验电路.
    答案:(1)为方便电路调节,滑动变阻器应选择R1;小电珠正常工作时I额=0.3A=300mA>100mA,故电流表应选A2.
    (2)因为要求小电珠上的电压从0增大,应选用分压电路;而小电珠正常工作时R灯=eq \f(U,I)=eq \f(3.8,0.3)Ω≈13Ω≪RV=5kΩ,故电流表应选择外接法,其电路为
    6.管道煤气的用户家中都有一个漏气报警器,报警器中有一个对煤气敏感的电阻元件.小明同学突然想到一个问题,该元件是线性元件还是非线性元件呢?为此他从一个废弃的报警器中拆下该元件接入电路中,测得其电流、电压值如下表所示,请猜想该元件是哪类元件?
    解析:可以根据表中数据在坐标纸上描点,由图象看特点,若I-U图线是过原点的直线则表示“敏感”元件是线性的,若I-U图线是过原点的曲线则表示“敏感”元件是非线性的.I-U图线如图所示,由此可见“敏感”元件是非线性元件.
    器材
    规格
    器材
    规格
    小电珠
    标有“3.8V,
    0.3A”字样
    滑动变阻
    器R1
    最大阻值10Ω,
    额定电流1.0A
    电压表V
    量程0~5V,
    内阻5kΩ
    滑动变阻
    器R2
    最大阻值1kΩ,
    额定电流0.5A
    电流表A1
    量程0~100mA,
    内阻4Ω
    直流电源E
    电动势约为6V,
    内阻约为0.5Ω
    电流表A2
    量程0~500mA,
    内阻0.4Ω
    导线、电键等
    编号
    1
    2
    3
    4
    5
    6
    7
    8
    9
    U/V
    0.20
    0.40
    0.60
    0.80
    1.00
    1.20
    1.40
    1.60
    2.00
    I/A
    0.12
    0.21
    0.29
    0.34
    0.38
    0.42
    0.45
    0.47
    0.50
