人教版 (新课标)选修311 简单的逻辑电路综合训练题

这是一份人教版 (新课标)选修311 简单的逻辑电路综合训练题，共8页。

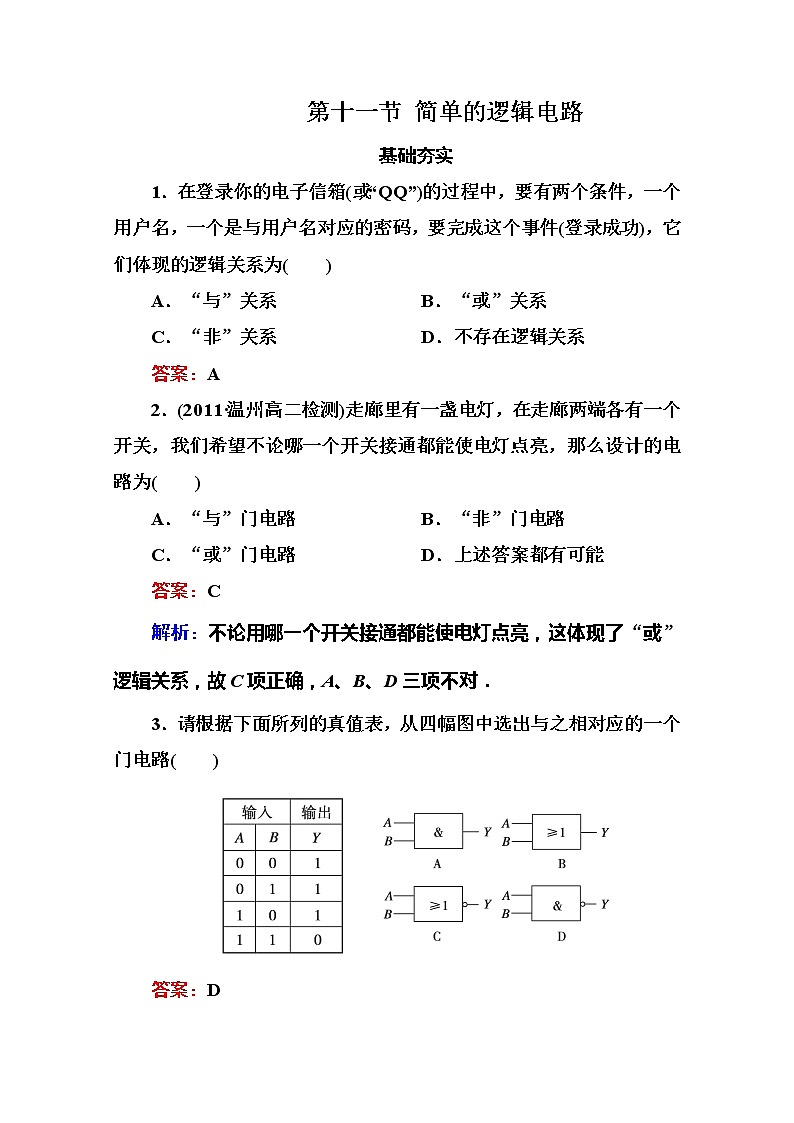

1．在登录你的电子信箱(或“QQ”)的过程中，要有两个条件，一个用户名，一个是与用户名对应的密码，要完成这个事件(登录成功)，它们体现的逻辑关系为( )
A．“与”关系 B．“或”关系
C．“非”关系 D．不存在逻辑关系
答案：A
2．(2011·温州高二检测)走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为( )
A．“与”门电路 B．“非”门电路
C．“或”门电路 D．上述答案都有可能
答案：C
解析：不论用哪一个开关接通都能使电灯点亮，这体现了“或”逻辑关系，故C项正确，A、B、D三项不对．
3．请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路( )
答案：D

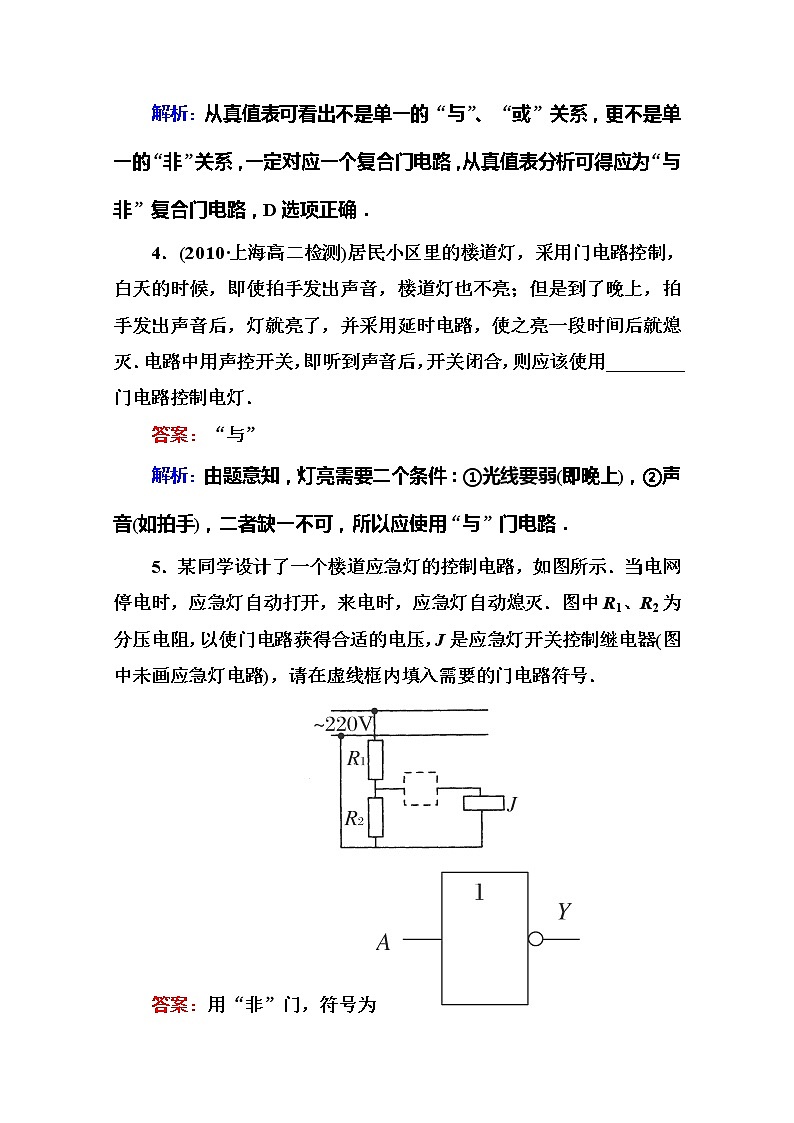

解析：从真值表可看出不是单一的“与”、“或”关系，更不是单一的“非”关系，一定对应一个复合门电路，从真值表分析可得应为“与非”复合门电路，D选项正确．
4．(2010·上海高二检测)居民小区里的楼道灯，采用门电路控制，白天的时候，即使拍手发出声音，楼道灯也不亮；但是到了晚上，拍手发出声音后，灯就亮了，并采用延时电路，使之亮一段时间后就熄灭．电路中用声控开关，即听到声音后，开关闭合，则应该使用________门电路控制电灯．
答案：“与”
解析：由题意知，灯亮需要二个条件：①光线要弱(即晚上)，②声音(如拍手)，二者缺一不可，所以应使用“与”门电路．
5．某同学设计了一个楼道应急灯的控制电路，如图所示．当电网停电时，应急灯自动打开，来电时，应急灯自动熄灭．图中R1、R2为分压电阻，以使门电路获得合适的电压，J是应急灯开关控制继电器(图中未画应急灯电路)，请在虚线框内填入需要的门电路符号．
答案：用“非”门，符号为

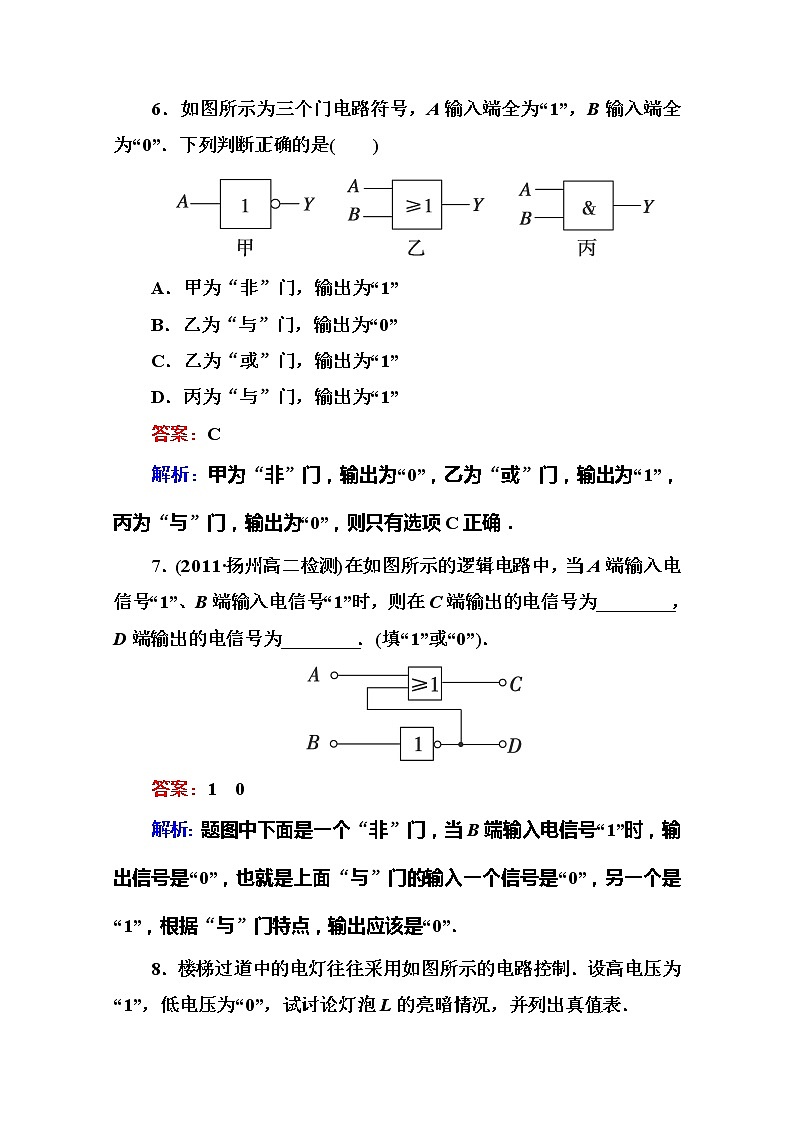

6．如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是( )
A．甲为“非”门，输出为“1”
B．乙为“与”门，输出为“0”
C．乙为“或”门，输出为“1”
D．丙为“与”门，输出为“1”
答案：C
解析：甲为“非”门，输出为“0”，乙为“或”门，输出为“1”，丙为“与”门，输出为“0”，则只有选项C正确．
7．(2011·扬州高二检测)在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C端输出的电信号为________，D端输出的电信号为________．(填“1”或“0”)．
答案：1 0
解析：题图中下面是一个“非”门，当B端输入电信号“1”时，输出信号是“0”，也就是上面“与”门的输入一个信号是“0”，另一个是“1”，根据“与”门特点，输出应该是“0”．
8．楼梯过道中的电灯往往采用如图所示的电路控制．设高电压为“1”，低电压为“0”，试讨论灯泡L的亮暗情况，并列出真值表．
答案：设高电压为“1”，低电压为“0”．由题图，可知A接低，B接低， 灯不亮；A接低，B接高，灯亮；A接高，B接低，灯亮； A接高，B接高，灯不亮．列出真值表如下.
能力提升
1．(2010·嘉兴高二检测)图中(a)、(b)、(c)表示“或”门、“与”门或者“非”门的输入信号或输出信号，下列说法中正确的是( )
A．若(a)、(c)为输入信号，(b)为输出信号，则该电路是“或”门电路
B．若(a)为输入信号，(b)为输出信号，则该电路是“非”门电路
C．若(b)、(c)为输入信号，(a)为输出信号，则该电路是“与”门电路
D．若(a)、(b)为输入信号，(c)为输出信号，则该电路是“与”门电路
答案：B
解析：若(a)、(c)为输入信号，(b)为输出信号，则对应关系分别为“0、1、1”、“1、1、0”，若(b)、(c)为输入信号，(a)为输出信号，对应关系是“1、1、0”、“0、1、1”不属于常见三种门电路之一，A、C错误，若(a)为输入信号，(b)为输出信号，则对应关系是“0、1”“1、0”，反映了相反的一种关系，属于非门，B正确，若(a)、(b)为输入信号，(c)为输出信号，则对应关系是“0 、1、1”、“1、0、1”，反映了或的逻辑关系，D错误．
2．(2011·厦门高二检测)如图是一个三输入端复合门电路，当C端输入“1”，且要求输出端Y输出的也为“1”，则A、B端输入的是( )
A．0 0 B．0 1
C．1 0 D．1 1
答案：D
解析：先分析右侧与门，已知C输入“1”，欲输出“1”，另一个输入也应该是“1”，也就是左边与门的输出是“1”，根据与门特点，A、B输入应该都是“1”．D对．
3．如图是一个三输入端三个门电路组成的复合门电路，当C端输入“0”时，A、B端输入为何值时输出端Y输出为“0” ( )
A．0 0 B．0 1
C．1 0 D．1 1
答案：ABC
4．(上海市十校联考)如图(a)所示，为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则图(b)中能正确反映该门电路输出端电势随时间变化关系的图象是( )
答案：A
5．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用________门电路，虚线框乙内应选用________门电路(选填与、非、或)．
答案：或 或
解析：由题意知，一扇门，两扇窗只要一个不闭合，报警器就会报警，符合只要满足一个条件，结果就能发生的特点，所以甲、乙框内电路应该是“或”门．
6．(2011·吉水中学高二检测)如图所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是________门，当有光照到光敏
电阻上R0时，门电路的输入端B是________电势．(填高或低)
答案：与 低
7.给你干电池两节，小灯泡一只，开关三个，变阻器一只，导线若干，试设计一个具有“与”逻辑功能的电路．
答案：上图为具有“与”逻辑功能的电路．
输入
输出
A
B
Y
0
0
0
0
1
1
1
0
1
1
1
0
