高中物理人教版 (2019)选择性必修 第二册第一章 安培力与洛伦兹力1 磁场对通电导线的作用力教案

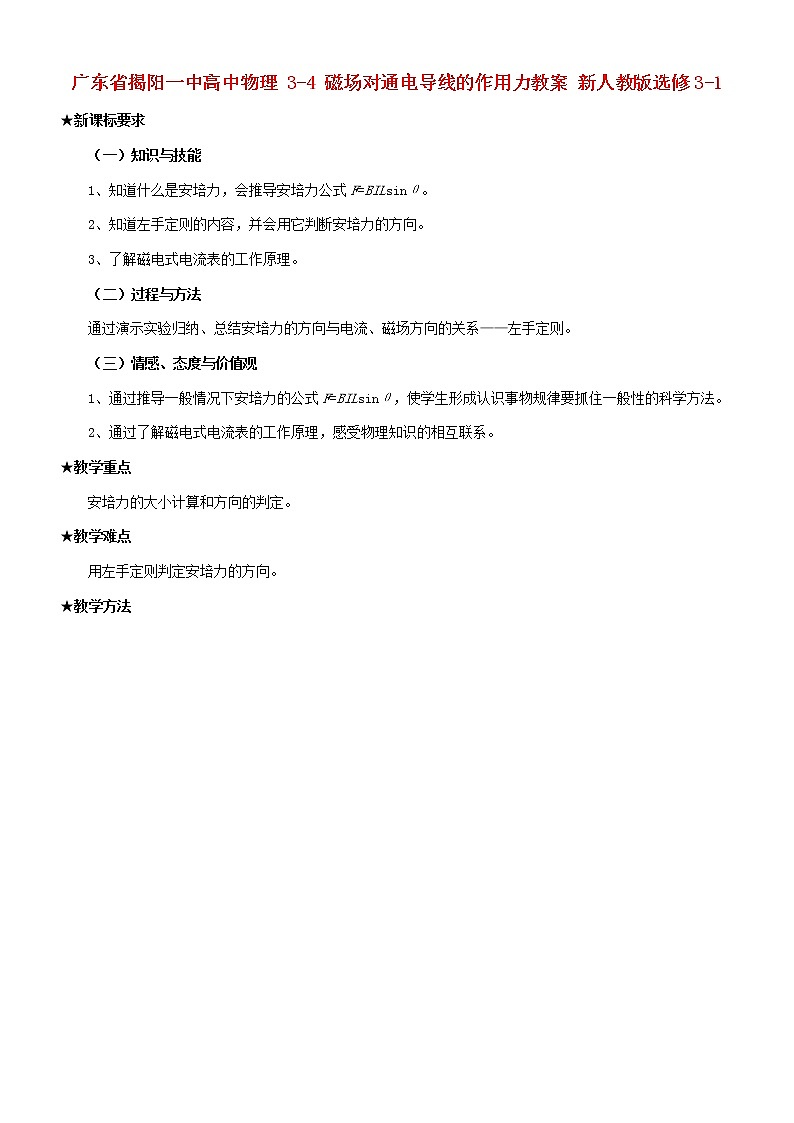

广东省揭阳一中高中物理 3-4 磁场对通电导线的作用力教案 新人教版选修3-1

★新课标要求

（一）知识与技能

1、知道什么是安培力，会推导安培力公式F=BILsinθ。

2、知道左手定则的内容，并会用它判断安培力的方向。

3、了解磁电式电流表的工作原理。

（二）过程与方法

通过演示实验归纳、总结安培力的方向与电流、磁场方向的关系——左手定则。

（三）情感、态度与价值观

1、通过推导一般情况下安培力的公式F=BILsinθ，使学生形成认识事物规律要抓住一般性的科学方法。

2、通过了解磁电式电流表的工作原理，感受物理知识的相互联系。

★教学重点

安培力的大小计算和方向的判定。

★教学难点

用左手定则判定安培力的方向。

★教学方法

实验观察法、逻辑推理法、讲解法

★教学用具：

蹄形磁铁多个、导线和开关、电源、铁架台、两条平行通电直导线、投影片，多媒体辅助教学设备

★教学过程

（一）引入新课

教师：通过第二节的学习，我们已经初步了解磁场对通电导线的作用力。安培在这方面的研究做出了杰出的贡献，为了纪念他，人们把通电导线在磁场中所受的作用力叫做安培力。

这节课我们对安培力作进一步的讨论。

（二）进行新课

1、安培力的方向

教师：安培力的方向与什么因素有关呢？

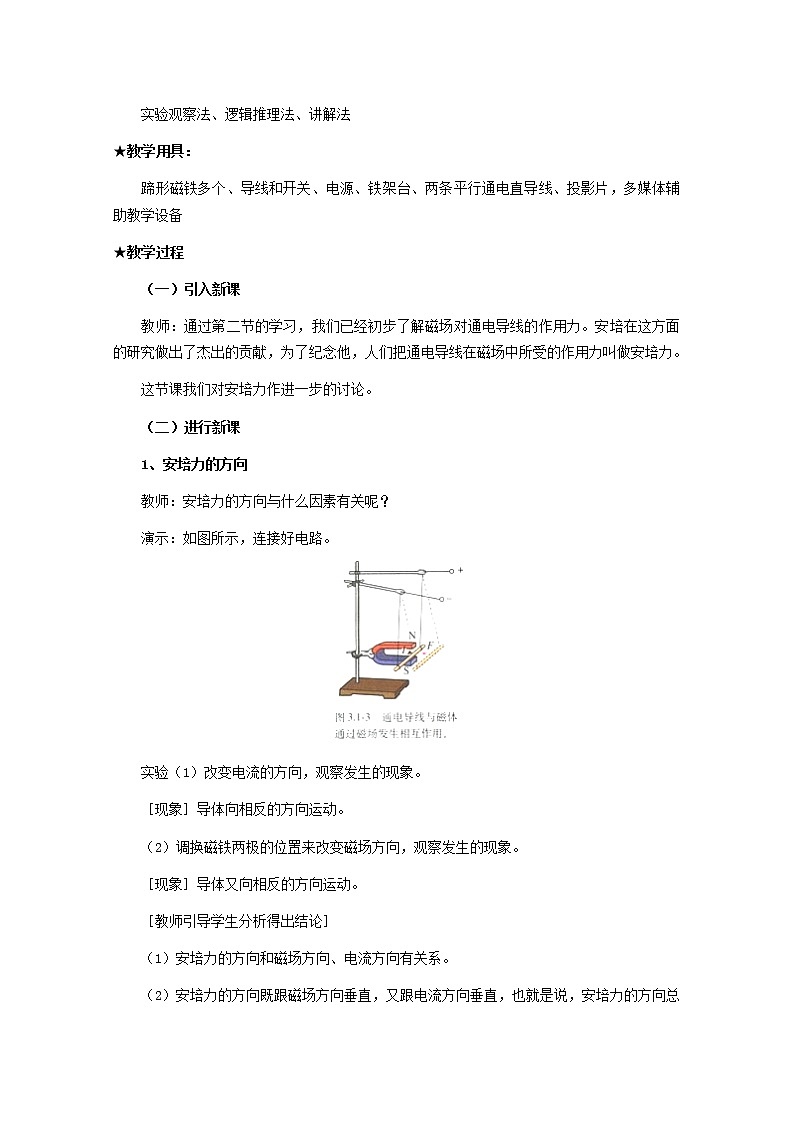

演示：如图所示，连接好电路。

实验（1）改变电流的方向，观察发生的现象。

［现象］导体向相反的方向运动。

（2）调换磁铁两极的位置来改变磁场方向，观察发生的现象。

［现象］导体又向相反的方向运动。

［教师引导学生分析得出结论］

（1）安培力的方向和磁场方向、电流方向有关系。

（2）安培力的方向既跟磁场方向垂直，又跟电流方向垂直，也就是说，安培力的方向总是垂直于磁感线和通电导线所在的平面。

教师：如何判断安培力的方向呢？

［出示投影片］

通电直导线所受安培力的方向和磁场方向、电流方向之间的关系，可以用左手定则来判定：伸开左手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向。

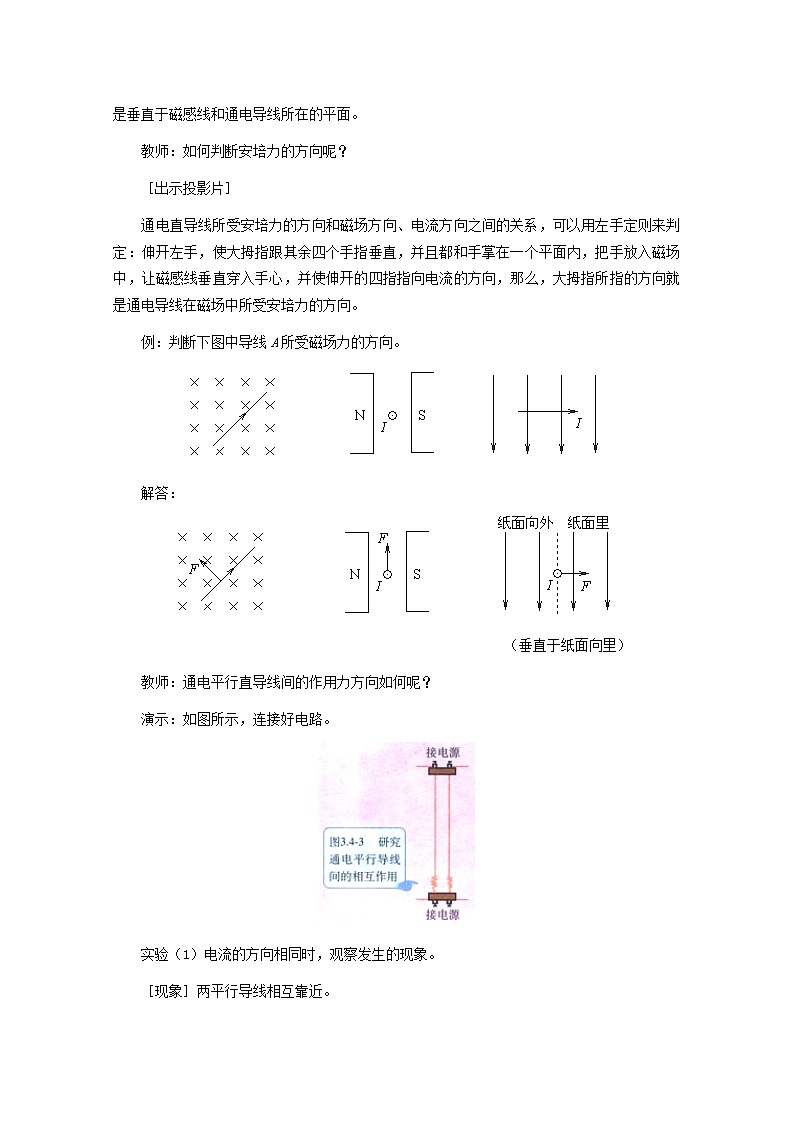

例：判断下图中导线A所受磁场力的方向。

解答：

（垂直于纸面向里）

教师：通电平行直导线间的作用力方向如何呢？

演示：如图所示，连接好电路。

实验（1）电流的方向相同时，观察发生的现象。

［现象］两平行导线相互靠近。

实验（2）电流的方向相反时，观察发生的现象。

［现象］两平行导线相互远离。

教师：为什么会这样呢？请大家用所学知识加以分析。

如图，两根靠近的平行直导线通入方向相同的电流时，它们相互间的作用力的方向如何?

解析：两根导线的电流间的相互作用力是通过电流产生的磁场而作用的，要分析AB受力，必须先画出CD产生的磁场方向（如图），由左手定则可判知AB受到的磁场力指向CD；用同样方法先画出AB产生的磁场方向，可判知CD受到的磁场力指向AB，因而两同向电流是互相吸引。

请大家不妨根据上述分析方法，确定一下当AB和CD两根导线中通过反向电流时，它们间相互作用力的方向如何?

说明：分析通电导线在磁场中的受力时，要先确定导线所在处的磁场方向，然后根据左手定则确定通电导线的受力方向。

2、安培力的大小

教师：通过第二节课的学习，我们已经知道，垂直于磁场B放置的通电导线L，所通电流为I时，它在磁场中受到的安培力

F=BIL

教师：当磁感应强度B的方向与导线平行时，导线受力为零。

［问题］当磁感应强度B的方向与导线方向成夹角θ时，导线受的安培力多大呢？

教师投影图3.4-4，引导学生推导：

将磁感应强度B分解为与导线垂直的分量和与导线平行的分量，则，

因不产生安培力，导线所受安培力是产生的，故

此即为一般情况下的安培力公式。

3、磁电式电流表

教师：中学实验室里使用的电流表是磁电式电流表，下面我们来学习磁电式电流表的工作原理。

请同学们阅读课文，然后回答，电流表主要由哪几部分组成的？

投影图3.4-5。

［学生答］电流表由永久磁铁、铁芯、线圈、螺旋弹簧、指针、刻度盘等六部分组成。

请同学们阅读课文，然后回答，为什么电流表可测出电流的强弱和方向？

［学生答］磁场对电流的作用力和电流成正比，因而线圈中的电流越大，安培力越大，线圈和指针偏转的角度就越大，因此，根据指针偏转角度的大小，可以知道被测电流的强弱。当线圈中的电流方向改变时，安培力的方向随着改变，指针的偏转方向也随着改变，所以，根据指针的偏转方向，可以知道被测电流的方向。

［问题］电流表中磁场分布有何特点呢？为何要如此分布？

［教师讲解］电流表中磁铁与铁芯之间是均匀辐向分布的。如图。

［教师进一步讲解］所谓均匀辐向分布，就是说所有磁感线的延长线都通过铁芯的中心，不管线圈处于什么位置，线圈平面与磁感线之间的夹角都是零度。该磁场并非匀强磁场，但在以铁芯为中心的圆圈上，各点的磁感应强度B的大小是相等的。这样的磁场，可使线圈转动时，它的两个边所经过的位置磁场强弱都相同，从而使表盘的刻度均匀。

请同学们阅读课文，磁电式仪表的优缺点是什么？

［学生答］磁电式仪表的优点是灵敏度高，可以测出很弱的电流；缺点是绕制线圈的导线很细，允许通过的电流很弱（几十微安到几毫安）。如果通过的电流超过允许值，很容易把它烧坏。

（三）课堂总结、点评

教师活动：让学生概括总结本节的内容。请一个同学到黑板上总结，其他同学在笔记本上总结，然后请同学评价黑板上的小结内容。

学生活动：认真总结概括本节内容，并把自己这节课的体会写下来、比较黑板上的小结和自己的小结，看谁的更好，好在什么地方。

点评：总结课堂内容，培养学生概括总结能力。

教师要放开，让学生自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架。

（四）实例探究

☆安培力的方向

【例1】如图所示，蹄形磁体用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是_______。

A．静止不动

B．向纸外平动

C．N极向纸外，S极向纸内转动

D．N极向纸内，S极向纸外转动

解析：要判断磁体的转动情况，就要知道通电导线对蹄形磁铁的作用力，而要判断磁体的作用力较为困难，我们可以假设磁铁不动，来考虑导线的受力的情况，然后根据牛顿第三定律判断磁铁的受力情况。

首先画出导线所在位置的磁感线分布情况如图所示，导线左边与右边的磁场方向不同，故把导线分为左右两部分.由左手定则可知左边的导线受到向内的作用力，右边的导线受到向左的作用力，所以导线左边向内转动，右边向外转动，现在导线固定，蹄形磁铁可以自由转动，磁铁的转动方向与导线的转动方向相反，所以蹄形磁铁的N极向外转动，S极向内转动，本题选C。

☆安培力的大小

【例2】将长度为20cm、通有0.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为1T。试求出下列各图中导线所受安培力的大小和方向。

解析：由左手定则和安培力的计算公式得：（1）因导线与磁感线平行，所以安培力为零；（2）由左手定则知：安培力方向垂直导线水平向右，大小F=BIL=１×0.1×0.2N=0.02N；（3）安培力的方向在纸面内垂直导线斜向上，大小F=BIL=0.02N。

答案：（1）0；导线与磁感线平行  （2）0.02 N；安培力方向垂直导线水平向右

（3）0.02 N；安培力的方向在纸面内垂直导线斜向上

说明：求安培力的大小时，要注意公式F=BIL中B与I要垂直；用左手定则判定安培力的方向时，要注意安培力既与导线垂直又与磁感线垂直，但B与I可以成任意夹角。

【例3】如图所示，一根长为L的细铝棒用两个倔强系数为k的弹簧水平地悬吊在匀强磁场中，磁场方向垂直于纸面向里，当棒中通以向右的电流I时，弹簧缩短Δy；若通以向左的电流，也是大小等于I时，弹簧伸长Δy，则磁感应强度B为_______

A.kΔy/IL       B.2kΔy/IL

C.kIL/Δy        D.2IL/kΔy

解析：设不通电时，弹簧长为x，则通向右的电流时，有

k(x-Δy)=mg-BIL

通向左的电流时，有

k(x+Δy)=mg+BIL

解得B=kΔy/IL

答案：A

★课余作业

1、课下阅读课本第98页，做一做《用小磁针估测磁感应强度》或《旋转的液体》小实验。

2、完成P99“问题与练习”第1、2、4题。书面完成第3题。

★教学体会

思维方法是解决问题的灵魂，是物理教学的根本；亲自实践参与知识的发现过程是培养学生能力的关键，离开了思维方法和实践活动，物理教学就成了无源之水、无本之木。学生素质的培养就成了镜中花，水中月。
