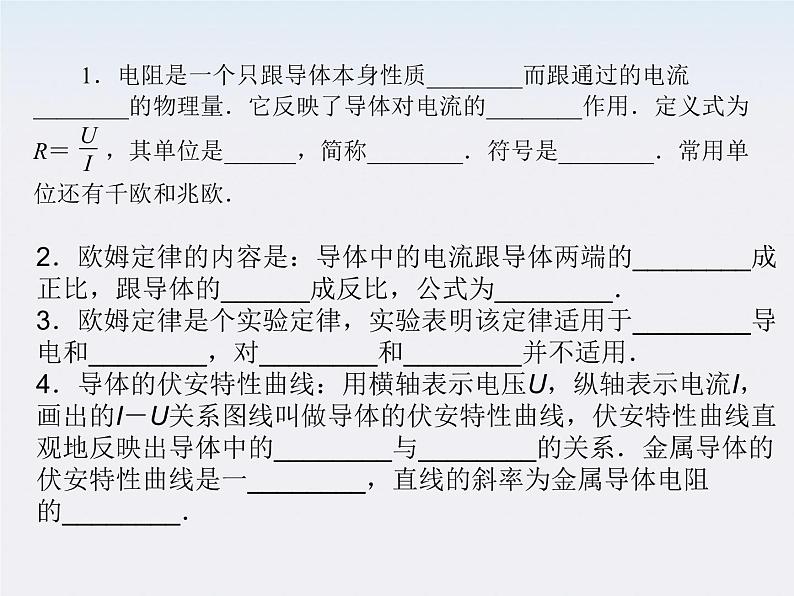

2．欧姆定律的内容是：导体中的电流跟导体两端的________成正比，跟导体的______成反比，公式为________．3．欧姆定律是个实验定律，实验表明该定律适用于________导电和________，对________和________并不适用．4．导体的伏安特性曲线：用横轴表示电压U，纵轴表示电流I，画出的I－U关系图线叫做导体的伏安特性曲线，伏安特性曲线直观地反映出导体中的________与________的关系．金属导体的伏安特性曲线是一________，直线的斜率为金属导体电阻的________．

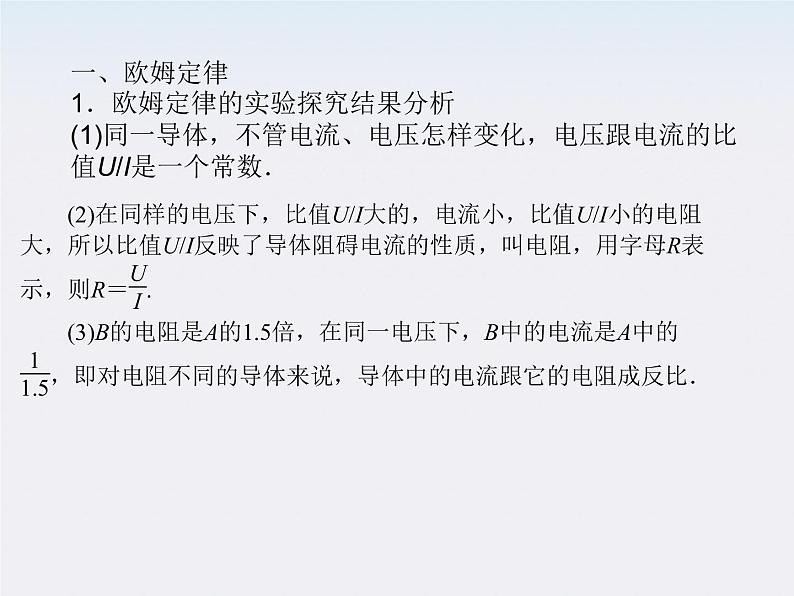

一、欧姆定律1．欧姆定律的实验探究结果分析(1)同一导体，不管电流、电压怎样变化，电压跟电流的比值U/I是一个常数．

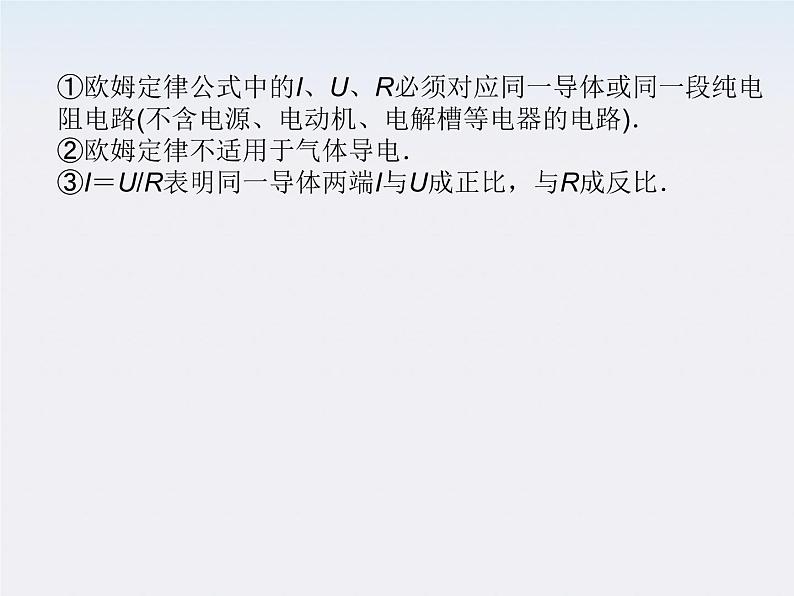

①欧姆定律公式中的I、U、R必须对应同一导体或同一段纯电阻电路(不含电源、电动机、电解槽等电器的电路)．②欧姆定律不适用于气体导电．③I＝U/R表明同一导体两端I与U成正比，与R成反比．
某电阻两端电压为16 V，在30 s内通过导体横截面的电荷量为48 C，此电阻为多大？30 s内有多少个电子通过它的横截面？
故此电阻为10 Ω，30 s内有3.0×1020个电子通过它的横截面．答案：10 Ω　3.0×1020个
1．解析：(1)当U一定时，I与R成反比，因此，导体电流越大，说明导体电阻越小．说法(1)正确．(2)当I一定时，U与R成正比，所需电压越小，说明导体电阻越小．说法(2)正确．(3)对一个确定的导体，R就一定，I与U成正比．因此流过导体的电流越大，导体两端电压也越大．所以说法(3)正确．
三、导体的伏安特性曲线1．伏安特性曲线(1)定义：建立平面直角坐标系，用纵轴表示电流I，用横轴表示电压U，画出的导体的I－U图线叫做导体的伏安特性曲线．(2)特点：伏安特性曲线的斜率等于电阻的倒数，即
2．线性元件的伏安特性曲线线性元件的伏安特性曲线是过原点的直线，反之伏安特性曲线为过原点的直线的电子元件为线性元件，如定值电阻等．3．非线性元件伏安特性曲线不是直线的，即电流与电压不成正比的电学元件．如下图所示是二极管的伏安特性曲线，二极管具有单向导电性．加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小．
某小组同学通过实验描绘出小灯泡的I－U图线，如下图所示，试根据图线中给出的参数，求出小灯泡在工作点A和B的电阻值分别为________、________.
答案：6.3 Ω(结果为5.9 Ω～6.4 Ω均正确)　10 Ω
2．如下图所示为两电阻RA、RB的伏安特性曲线，由图可知：
答案：(1)A　(2)B　(3)A
1．欧姆定律不适用于(　　)A．金属导电 B．电解液导电C．稀薄气体导电 D．气体导电
7．电路中有一段导体，给它两端加30 mV电压时，通过它的电流为1.5 mA，可知这段导体的电阻为________Ω；如果给它改加20 mV电压时，它的电阻为________Ω；如果在它两端不加电压时，它的电阻为________Ω.
答案：20　20　20　
8．一段导体两端电压是4 V，在2 min内通过导体某一横截面积的电荷量是15 C，那么这段导体的电阻应是______Ω.
