人教版 (新课标)选修3选修3-1第一章 静电场4 电势能和电势学案设计

这是一份人教版 (新课标)选修3选修3-1第一章 静电场4 电势能和电势学案设计，共10页。学案主要包含了判断电势高低的方法，理解等势面及其与电场线的关系，等势面的特点和应用等内容，欢迎下载使用。
要点一 判断电势高低的方法
电场具有力的性质和能的性质，描述电场的物理量有电势、电势能、静电力、静电力做功等，为了更好地描述电场，还有电场线、等势面等概念，可以从多个角度判断电势高低．
1．在正电荷产生的电场中，离电荷越近电势越高，在负电荷产生的电场中，离电荷越近，电势越低．
2．电势的正负．若以无穷远处电势为零，则正点电荷周围各点电势为正，负点电荷周围各点电势为负．
3．利用电场线判断电势高低．沿电场线的方向电势越来越低．
4．根据只在静电力作用下电荷的移动情况来判断．只在静电力作用下，电荷由静止开始移动，正电荷总是由电势高的点移向电势低的点；负电荷总是由电势低的点移向电势高的点．但它们都是由电势能高的点移向电势能低的点．
要点二 理解等势面及其与电场线的关系
1．电场线总是与等势面垂直的(因为如果电场线与等势面不垂直，电场在等势面上就有分量，在等势面上移动电荷，静电力就会做功)，因此，电荷沿电场线移动，静电力必定做功，而电荷沿等势面移动，静电力必定不做功．
2．在同一电场中，等差等势面的疏密也反映了电场的强弱，等势面密处，电场线密，电场也强，反之则弱．
3．已知等势面，可以画出电场线；已知电场线，也可以画出等势面．
4．电场线反映了电场的分布情况，它是一簇带箭头的不闭合的有向曲线，而等势面是一系列的电势相等的点构成的面，可以是封闭的，也可以是不封闭的．
要点三 等势面的特点和应用
1．特点
(1)在同一等势面内任意两点间移动电荷时，静电力不做功．
(2)在空间没有电荷的地方两等势面不相交．
(3)电场线总是和等势面垂直，且从电势较高的等势面指向电势较低的等势面．
(4)在电场线密集的地方，等差等势面密集．在电场线稀疏的地方，等差等势面稀疏．
(5)等势面是虚拟的，为描述电场的性质而假想的面．
2．应用
(1)由等势面可以判断电场中各点电势的高低及差别．
(2)由等势面可以判断电荷在电场中移动时静电力做功的情况．
(3)由于等势面和电场线垂直，已知等势面的形状分布，可以绘制电场线，从而确定电场大体分布．
(4)由等差等势面的疏密，可以定性地确定某点场强的大小.

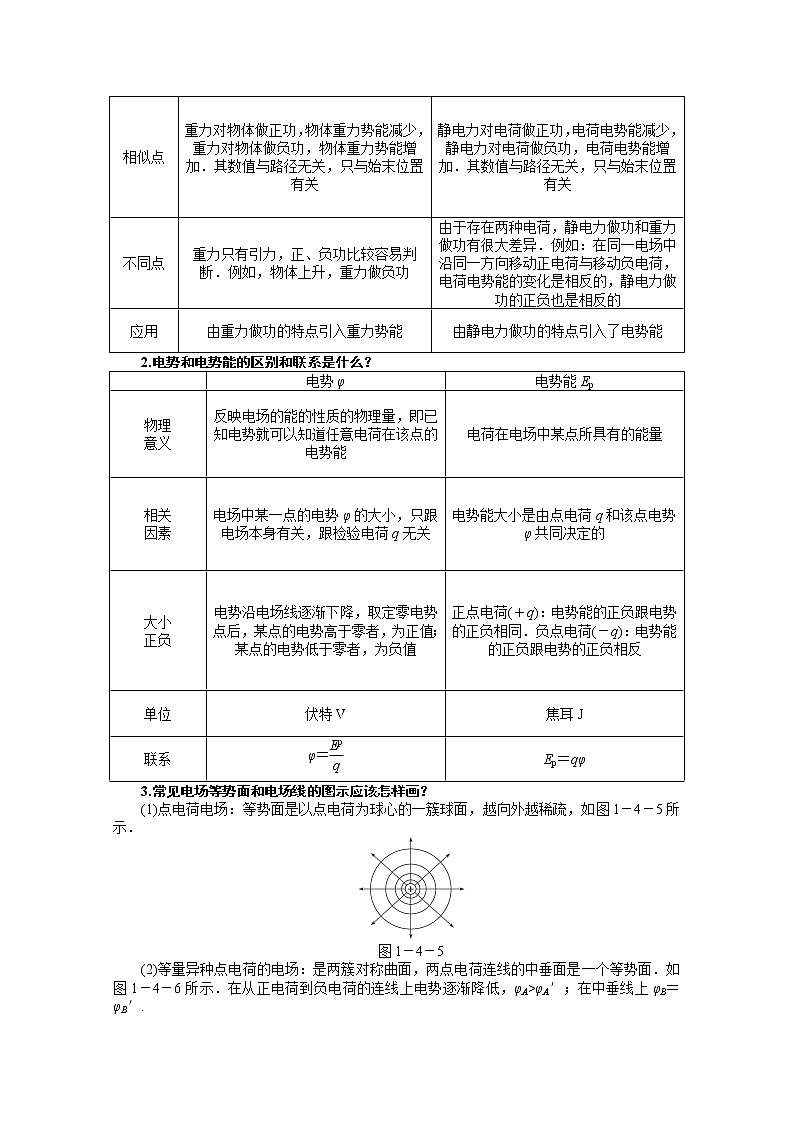

1.重力做功和静电力做功的异同点如何？
2.电势和电势能的区别和联系是什么？
3.常见电场等势面和电场线的图示应该怎样画？
(1)点电荷电场：等势面是以点电荷为球心的一簇球面，越向外越稀疏，如图1－4－5所示．
图1－4－5
(2)等量异种点电荷的电场：是两簇对称曲面，两点电荷连线的中垂面是一个等势面．如图1－4－6所示．在从正电荷到负电荷的连线上电势逐渐降低，φA>φA′；在中垂线上φB＝φB′.
图1－4－6
(3)等量同种点电荷的电场：是两簇对称曲面，如图1－4－7所示，在AA′线上O点电势最低；在中垂线上O点电势最高，向两侧电势逐渐降低，A、A′和B、B′对称等势．
图1－4－7
(4)匀强电场：等势面是与电场线垂直、间隔相等、相互平行的一簇平面，如图1－4－8所示．
图1－4－8
一、电势能
【例1】 下列关于电荷的电势能的说法正确的是( )
A．电荷在电场强度大的地方，电势能一定大
B．电荷在电场强度为零的地方，电势能一定为零
C．只在静电力的作用下，电荷的电势能一定减少
D．只在静电力的作用下，电荷的电势能可能增加，也可能减少
答案 D
解析 电荷的电势能与电场强度无直接关系，A、B错误；如果电荷的初速度为零，电荷只在静电力的作用下，做加速运动，电荷的电势能转化为动能，电势能减少，但如果电荷的初速度不为零，电荷可能在静电力的作用下，先做减速运动，这样静电力对电荷做负功，电荷的动能转化为电势能，电势能增加，所以C错误，D正确．
二、判断电势的高低
【例2】 在静电场中，把一个电荷量为q＝2.0×10－5 C的负电荷由M点移到N点，静电力做功6.0×10－4 J，由N点移到P点，静电力做负功1.0×10－3 J，则M、N、P三点电势高低关系是________．
答案 φN>φM>φP
解析首先画一条电场线,如上图所示.在中间位置附近画一点作为M点.因为由M→N静电力做正功,而负电荷所受静电力与场强方向相反，则可确定N点在M点左侧．由N→P静电力做负功，即沿着电场线移动，又因1.0×10－3 J>6.0×10－4 J，所以肯定移过了M点，即P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.
1.有一电场的电场线如图1－4－9所示，
图1－4－9
电场中A、B两点电场强度的大小和电势分别用EA、EB和φA、φB表示，则( )
A．EA>EB，φA>φB
B．EA>EB，φA
