人教版九年级全册第4节 电流的测量课后练习题
展开
这是一份人教版九年级全册第4节 电流的测量课后练习题，共14页。试卷主要包含了单选题，填空题，计算题，解答题，作图题，实验探究题等内容，欢迎下载使用。

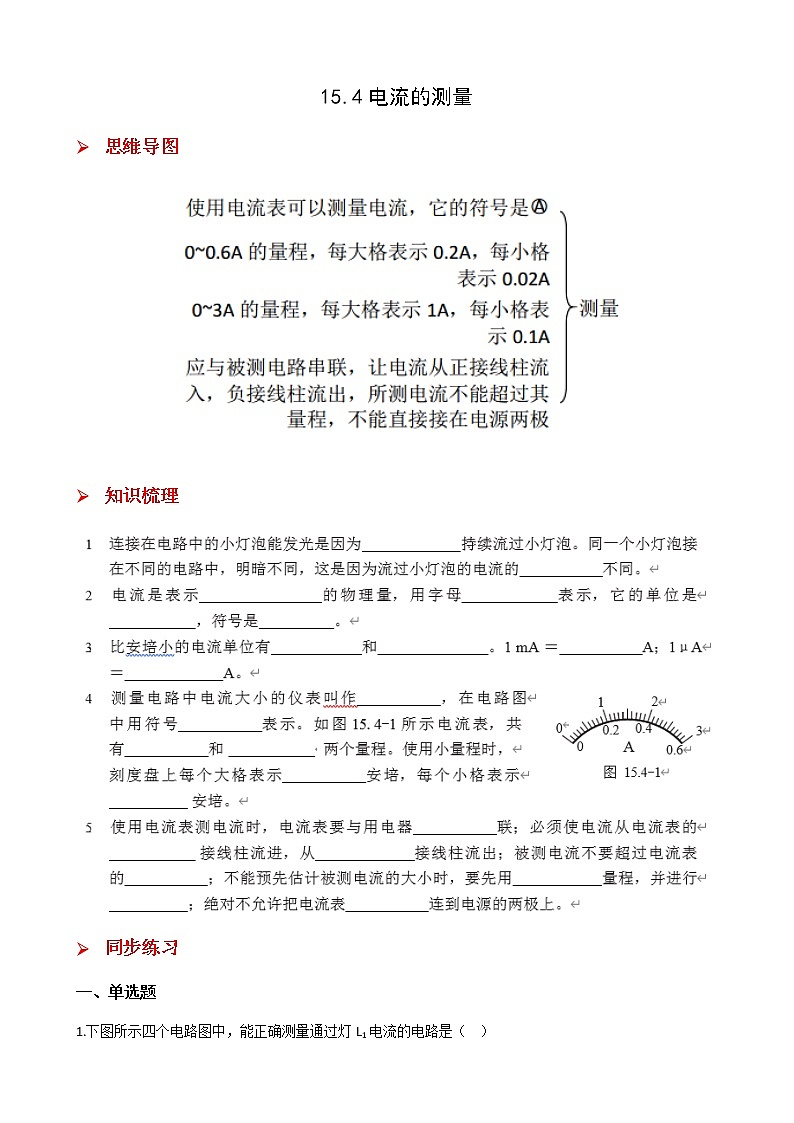

15.4电流的测量
Ø 思维导图
Ø 知识梳理
Ø 同步练习
一、单选题

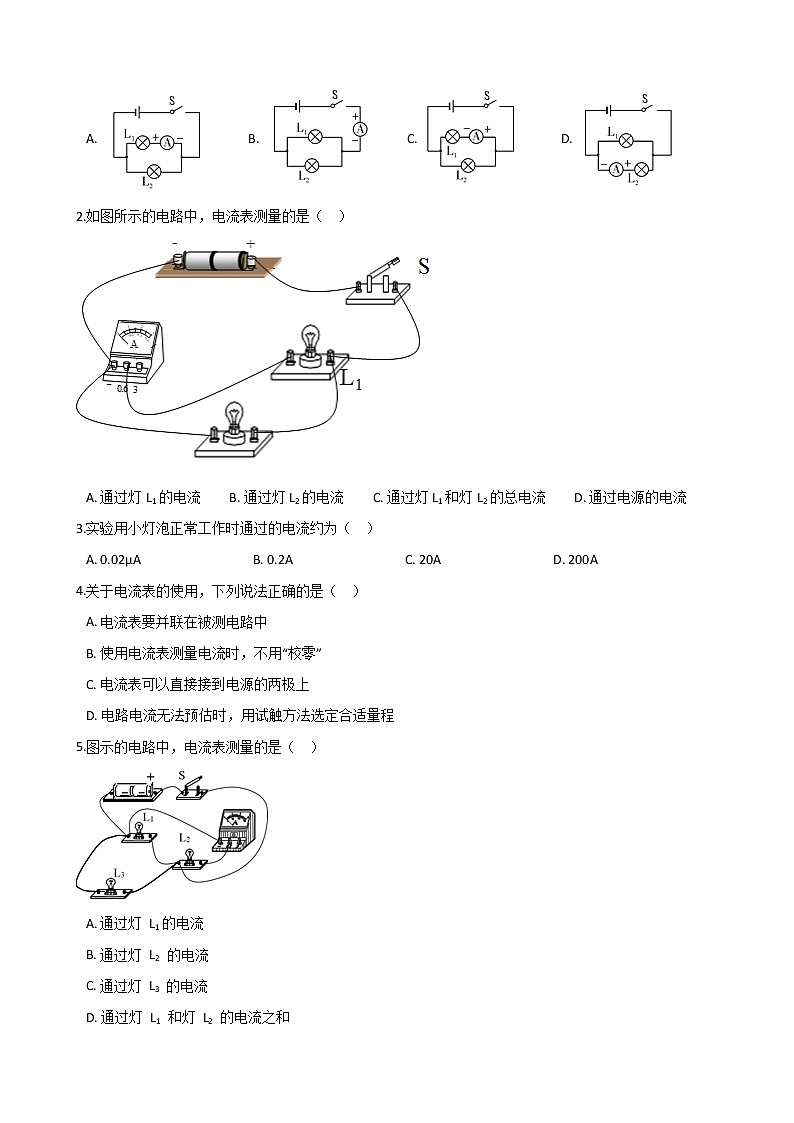

1.下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A. B. C. D.
2.如图所示的电路中，电流表测量的是（ ）
A. 通过灯L1的电流 B. 通过灯L2的电流 C. 通过灯L1和灯L2的总电流 D. 通过电源的电流
3.实验用小灯泡正常工作时通过的电流约为（ ）
A. 0.02µA B. 0.2A C. 20A D. 200A
4.关于电流表的使用，下列说法正确的是（ ）
A. 电流表要并联在被测电路中
B. 使用电流表测量电流时，不用“校零”
C. 电流表可以直接接到电源的两极上
D. 电路电流无法预估时，用试触方法选定合适量程
5.图示的电路中，电流表测量的是（ ）
A. 通过灯 L1的电流
B. 通过灯 L2 的电流
C. 通过灯 L3 的电流
D. 通过灯 L1 和灯 L2 的电流之和

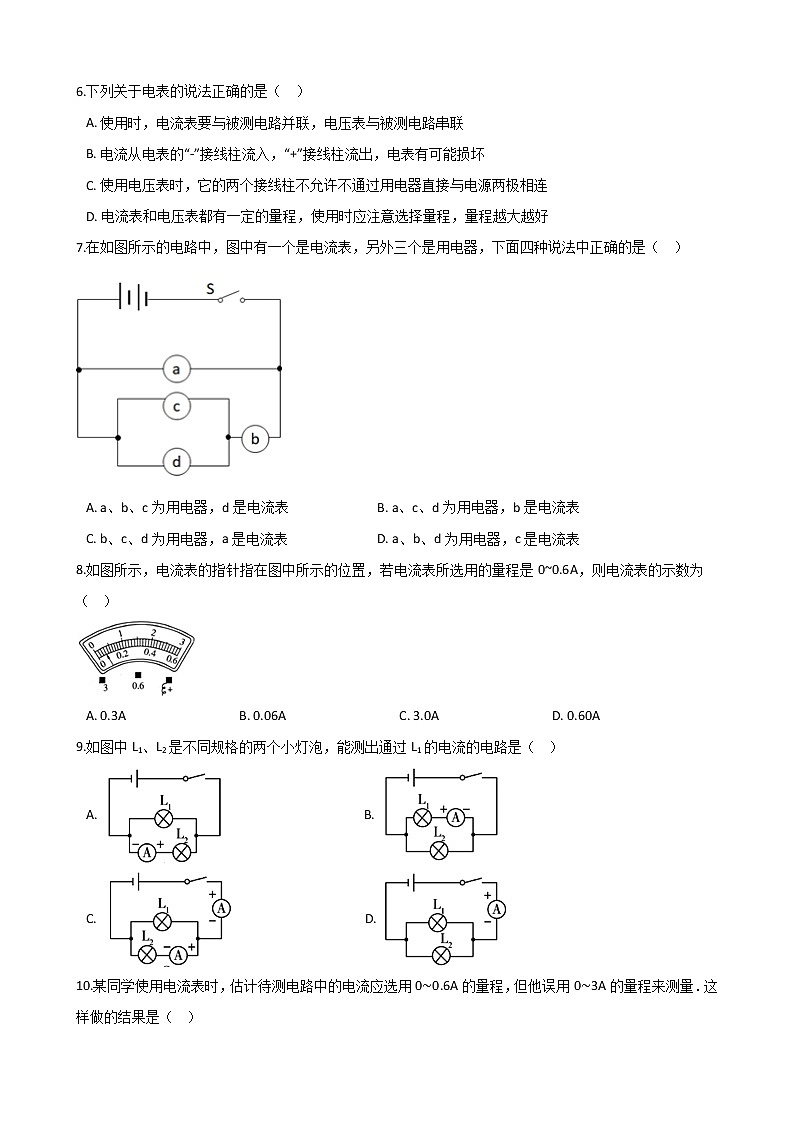

6.下列关于电表的说法正确的是（ ）
A. 使用时，电流表要与被测电路并联，电压表与被测电路串联
B. 电流从电表的“-”接线柱流入，“+”接线柱流出，电表有可能损坏
C. 使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D. 电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
7.在如图所示的电路中，图中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（ ）
A. a、b、c为用电器，d是电流表 B. a、c、d为用电器，b是电流表
C. b、c、d为用电器，a是电流表 D. a、b、d为用电器，c是电流表
8.如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A. 0.3A B. 0.06A C. 3.0A D. 0.60A
9.如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A. B.
C. D.
10.某同学使用电流表时，估计待测电路中的电流应选用0∼0.6A的量程，但他误用0∼3A的量程来测量．这样做的结果是（ ）
A. 指针摆动角度大，会损坏电流表
B. 指针摆动角度小，会损坏电流表
C. 指针摆动角度小，读数比较准确
D. 指针摆动角度小，读数不够准确．
11.“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）
A. 用导线连接c、e，电流表只能测量通过灯泡L1的电流
B. 用导线连接d、e，电流表只能测量通过灯泡L2的电流
C. 用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D. 用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
12.用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“0～3安”的量程读成了2.4安，那么实际测得的电流应该是（ ）
A. 2.4安 B. 0.48安 C. 0.36安 D. 0.24安
13.如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A. B. C. D.
14.一个学生使用电流表时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（ ）
A. 指针摆的角度变小了 B. 指针不动
C. 指针摆的角度变大了，电流表可能被损坏 D. 指针反向摆动
15.如图所示电路，下列说法中正确的是（ ）
A. L1、L2、L3串联 B. L2、L3并联，再与L1串联
C. 电流表A2测通过L2 、L3的电流 D. 电流表A1测通过L1的电流
二、填空题
16.小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，________继续进行实验。
17.如图所示的电流表示数是________A。
18.如图所示，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了________现象。请在图中拆去________号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是________，电流表测的是通过________的电流。
三、计算题
19.将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30库。求：
（1）通过导体的电流多大?
（2）在电流表上标出此电流值.
四、解答题
20.小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，他应该怎么做？改正错误后，他发现电流表0---0.6A的量程模糊看不清，他从0---3A读的数是2.4A,你知道实际电流是多少吗？
五、作图题
21.如图所示的电路，有两根导线尚未连接，请用笔画线代替导线补上。要求：①灯L1和灯L2并联；②电流表只测量灯L1的电流。
22.请在左下图原图上改动导线，使两只电流表分别测干路和支路的电流．并在虚线框中画出改正后的电路图．（(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)
六、实验探究题
23.如图所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡________的电流；
（2）如果电流表的示数如图乙所示，则电流表测出的电流是________A；
（3）如果要用电流表测通过Ll和L2的总电流，且只允许移动一根导线，应将导线________（选填“a”或“b”）的右端接在电流表的________（选填“ 0. 6 ”、 “ 3”或“一"）接线柱上．
24.小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
（1）要测量小灯泡的电流，必须将电流表与小灯泡________联。
（2）小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要________。
（3）改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是________(选填数字序号)。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
（4）小明使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为________(选填“0~0.6A”或“0~3A”)。
答案解析部分
一、单选题
1. C
解答：A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，A不合题意；
B．如图，两个灯泡并联，电流表测量通过干路的电流，B不合题意；
C．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱连接正确，C合题意；
D．如图，两个灯泡并联，电流表测量通过灯L2的电流，D不合题意。
故答案为：C。
分析：该题目考查的是电流表、电压表的应用，电流表串联在电路中，电压表并联在电路中，电流必须从正接线柱流进，从负接线柱流出。
2. A
解答：如图电路中，电流从电源正极流出，经过开关S后分为两条支路，一支经过灯L1 ， 再经过电流表，另一支经过灯L2 ， 然后两条支路汇合，然后流回电源负极，电流表串联在灯L1所在的支路中，所以电流表测量的是通过灯L1的电流，A符合题意，BCD不符合题意。
故答案为：A。
分析：电流表和所测量的位置串联使用。
3. B
解答：实验用小灯泡的额定电压约2.5V左右，其电阻约为10 ，所以灯泡正常工作时通过的电流约为I= UR = =0.25A
故答案为：B。
分析：该题目考查的是家用电器的电流估计，平时注意积累即可。
4. D
解答：A．使用电流表测量电路电流，电流表应该和被测用电器串联，A不符合题意；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，B不符合题意；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，C不符合题意；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，D符合题意。
故答案为：D。
分析：当不明确电路中的电流时，应该用电流表的大量程进行试触来估计电路中的电流。
5. B
解答：电流表要和被测的用电器串联，电流表和哪个用电器串联就是测流过那个用电器的电流，在并联电路中，若电流表在干路上测总电流，在支路上测所在支路的电流；分析电路可知，三个灯并联，电流表和L2在一条支路上测通过灯 L2 的电流。
故答案为：B。
分析：电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
6. B
解答：A．使用时，电流表要与被测电路串联，电压表与被测电路并联，A不符合题意；
B．电流从电表的“-”接线柱流入，“+”接线柱流出，会导致电表指针反向偏转，即偏转到0刻度线左侧，则电表有可能损坏，B符合题意；
C．使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，C不符合题意；
D． 电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，D不符合题意。
故答案为：B。
分析：电压表并联在电路中，与谁并联就测量谁两端的电压；电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
7. B
解答：由题意知，图中有一个是电流表，另外三个是用电器，可以判断a一定不是电流表，否则闭合开关电源短路，A为用电器；c与d并联，电流表使用时必须串联在电路中，C、d一定不是电流表，只能是用电器；b与c、d串联可以是电流表，也可以是用电器，而电路中有一个电流表，故电流表只能在b，ACD不符合题意，B符合题意。
故答案为：B。
分析：电流表相当于一根导线，电压表相当于开路，要求三个用电器工作，结合电流的流向判断a、b、c、d四个标志的种类即可。
8. B
解答：由图可知，电流表的指针指在第三个小格处，若电流表所选用的量程是0~0.6A，分度值为0.02A，则电流表的示数为
ACD不符合题意，B符合题意。
故答案为：B。
分析：根据电流表选择的量程和指针位置，读取电流大小。
9. C
解答：A．由图知，两灯并联，电流表测通过 L2 的电流，A不符合题意；
B．由图知，两灯并联，电流表测通过 L1 的电流，但电流表的正负接线柱接反，B不符合题意；
C．由图知，两灯并联，一只电流表测干路电流，另一只电流表测通过 L2 的电流，根据并联电路电流的特点可得通过 L1 的电流
C符合题意；
D．由图知，两灯并联，电流表测干路的电流，无法得到时通过灯 L1 的电流，D不符合题意。
故答案为：C。
分析：电流表使用时和所测量的位置串联，电流表接线柱要正入负出。
10. D
解答：估计待测电路中的电流应选用0～0.6A的量程，但误用0～3A的量程来测量，则分度值变大了，读数就不太准确了，且指针摆动角度小，小量程换大量程不会烧坏电流表，
故答案为：D．
分析：电压表指针偏转幅度小，说明此时的量程选择过大，在量程允许的情况下选择小量程的电表即可。
11. A
解答：A．用导线连接c、e，只有灯泡接入电路，电流表只能测量通过灯泡L1的电流，A符合题意；
B．用导线连接d、e，两只灯泡串联接入电路，电流表测量通过L1、L2的电流，B不符合题意；
C．用两根导线分别连接a、d和c、e，两灯泡并联，电流表只能测量通过灯泡L1的电流，C不符合题意；
D．用两根导线分别连接b、d和c、e，两灯泡并联，电流表在干路上，测量通过灯泡L1和 L2的总电流，D不符合题意。
故答案为：A。
分析：电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
12. B
解答：由于电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍，若电流表使用“0～0.6A”的量程时，按照“0～3安”的量程读成了2.4A，则正确读数应是2.4A的 15 ，即0.48A，
故答案为：B。
分析：根据电流表两个量程的倍数关系，计算实际电流大小。
13. B
解答：解：A、两只灯泡并联，闭合开关，电流表测量通过L2的电流，不会损坏电流表，A不符合题意；
B、闭合开关，电流从电源正极经电流表直接回到电源负极，造成电源短路，会烧坏电流表和电源，B符合题意；
C、两只灯泡串联，闭合开关，电流表测量电路中的电流，不会损坏电流表，C不符合题意；
D、两只灯泡并联，闭合开关，电流表测量干路中的电流，不会损坏电流表，D不符合题意。
故答案为：B
分析：电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
14. C
解答：电流表接入电路中，电流要从正接线柱入，负接线柱出；但本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，指针摆的角度过大，会损坏电流表。
故答案为：C。
分析：在使用电流表时，电流表要与被测电路串联，电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）。
15. C
解答：AB．电流从电源的正极流出分成三条支路，一路经过灯泡L1；一路经过电流表A2分支，一支流向L2 ， 一支流向L3 ， 经过灯泡L1和流向L2的两路共同经过电流表A1；然后与流向L3的电流汇合，回到开关后，再回负极，因此L1、L2、L3并联，A、B不符合题意；
CD．电流表A2测通过L2和L3的总电流，电流表A1测通过L1、L2的总电流，C符合题意，D不符合题意。
故答案为：C
分析：电流表和所测量的位置串联，电流表在电路中相当于导线。
二、填空题
16. 正负接线柱反接；改接小量程
解答：连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
分析：电流表的正负接线柱接反，指针会反转；电流较小时，应改用小量程测量电流。
17. 0.5
解答：图中电流表连接的是小量程，小量程的分度值是0.02A，根据指针所指位置可知此时的电流为0.5A。
分析：明确电流表的量程和对应的分度值，结合表盘的指针读数即可。
18. 短路；5；并联；L1
解答：由电路图可知：电流从电源正极流出，经导线12457流回电源负极，造成短路，使得灯泡不能发光，电流表指针不偏转。去掉5号导线后，三个灯泡首尾并列连接，电流从电源正极流出经三条路径流回负极，即三个灯泡并联。电流表串联在L1所在支路，所以电流表测量的是L1的电流。
分析：连接不同的导线，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
三、计算题
19. （1）解：通过导体的电流 I=Qt=30C60s=0.5A
答：通过导体的电流为0.5A；
（2）解：如果选择0~3A，电流表的指针偏转幅度比较小，所以选择量程0~0.6A量程，如图。
分析：（1）根据电荷量和时间的比值计算电流的大小；（2）根据电流大小，结合量程，标出指针位置。
四、解答题
20. 断开开关，将连接在正负接线柱上的导线位置互换,0.48A
解答：小明在用电流表测电流的实验中，把电流表接入电路，闭合开关，发现电流表的指针向左偏，说明正负接线柱接反了，应该断开开关，将连接在正负接线柱上的导线位置互换；他从0---3A读的数是2.4A,说明指在了第24个小格子，如果按0---0.6A的量程，每小格0.02A，所以应是0.48A.
故答案为：断开开关，将连接在正负接线柱上的导线位置互换，0.48A
分析：电流表使用时要正入负出，若接反，指针反向偏转，电流表的大小量程的倍数关系是5倍.
五、作图题
21. 解：如图所示：
解答：灯 L1 、 L2 并联；电流表只测量通过灯 L1 的电流，电流表与 L1 串联，如图所示：
分析：根据题目的要求，先确定电路的串并联性质，再明确电流表的测量对象，最后确定导线的位置.
22. 解:如图所示:
解答：由题意可知，两电流表应有一个在干路上，一个在支路上，且两灯应并联；
由图可知，将A2的0.6接线柱改接到灯泡L2的右侧接线柱符合要求，如图所示：
由实物图画出电路图如图所示：
分析：由题意可知，两灯并联，其中一个电流表安装在干路上，另一个在支路上与其中一个灯泡串联。然后根据正确的实物电路画出电路图。
六、实验探究题
23. （1）L2
（2）1.4
（3）b；−
解答：(1)根据图示电路可知，电流表串联在灯L2所在的支路上，测量L2的电流；(2)根据电路可知，所接量程为0~3A，则图示读数为1.4A；(3)要使电流表测总电流，则要使电流表串联在干路上，可以将导线b的右端接在电流表的负接线柱上即可．
分析：（1）电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流；
（2）明确电流表的量程和对应的分度值，结合表盘的指针读数即可；
（3）电流表接在电路中，电流应该从电路的正接线柱流进，从负接线柱流出。
24. （1）串
（2）断开开关
（3）③
（4）0~0.6A
解答：(1)电流表在使用过程中应与用电器小灯泡串联。(2)刚接好最后一根导线，电流表的指针就发生了偏转，说明连接电路时未断开开关，导致电路直接接通。(3)闭合开关，又发现电流表指针向左偏转，说明电流负进正出，电流表正负接线柱接反。(4)使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，电流表指针偏转过小，选择的量程太大，此时应选择0~0.6A小量程再次测量。
分析：（1）电流表要和所测量的位置串联；（2）连接电路时，开关要断开；（3）电流表接线柱要正入负出，否则指针反向偏转；（4）使用电流表时，根据实际情况选择合适的量程。
