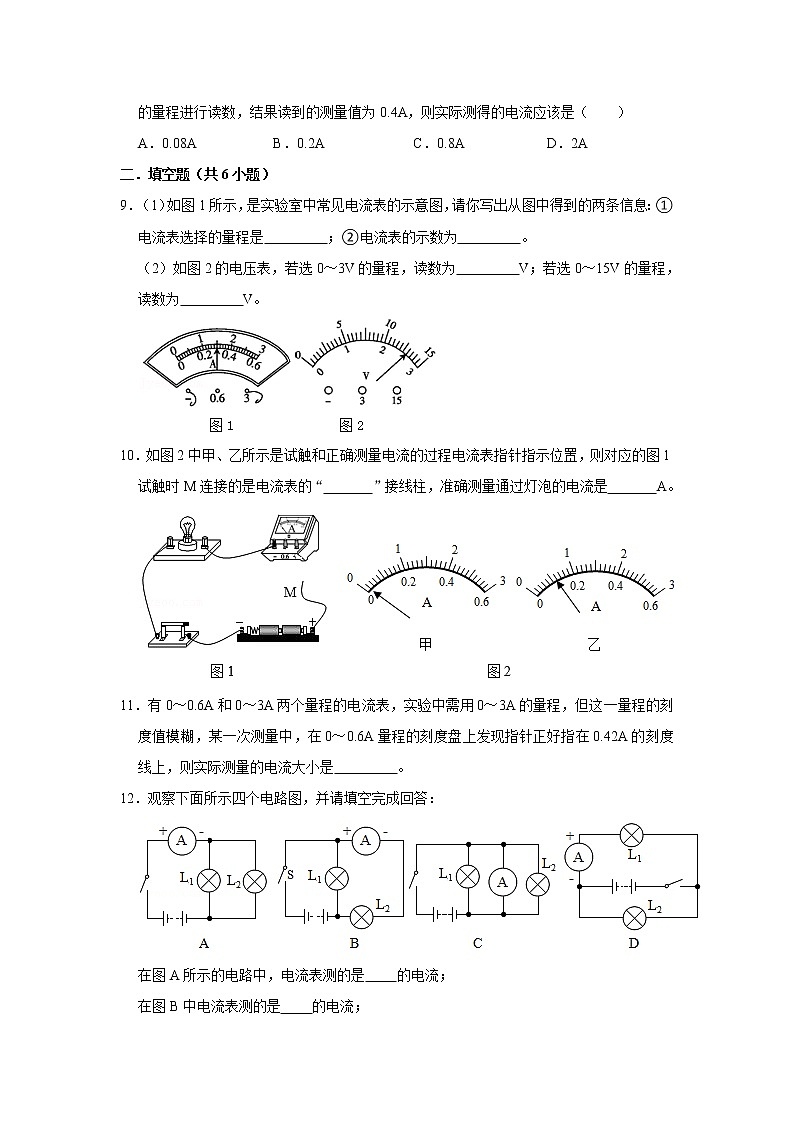

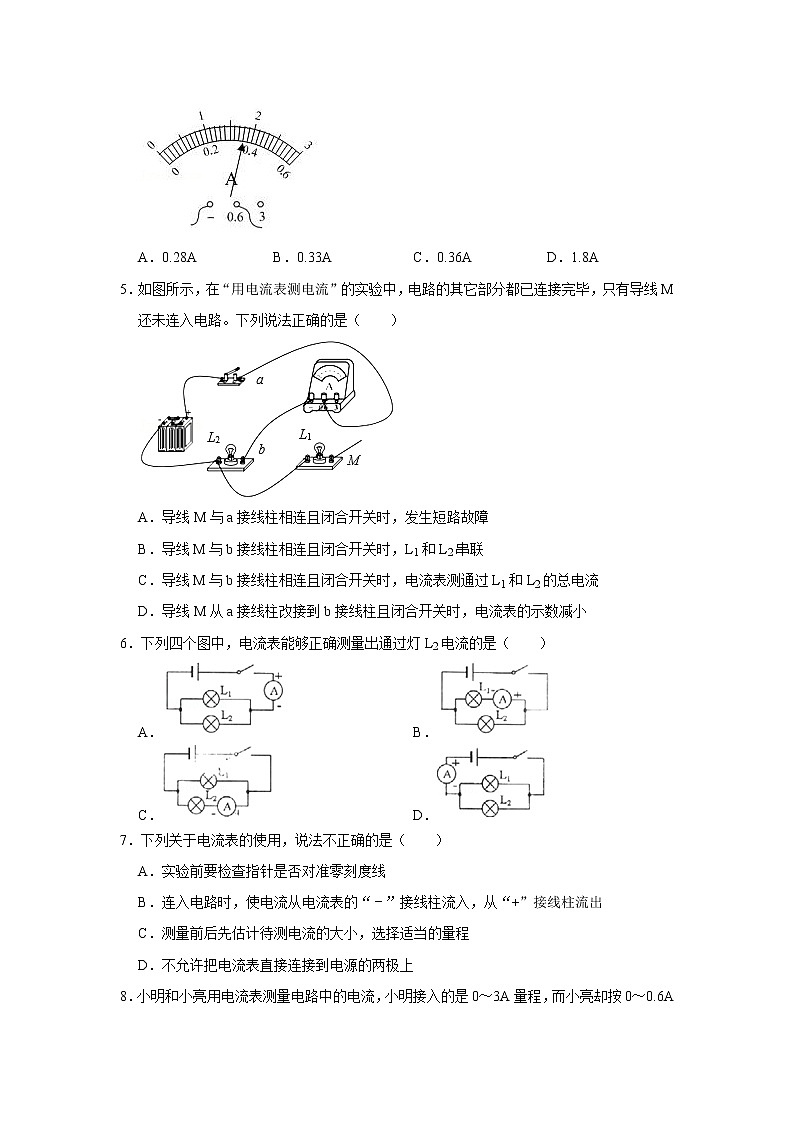

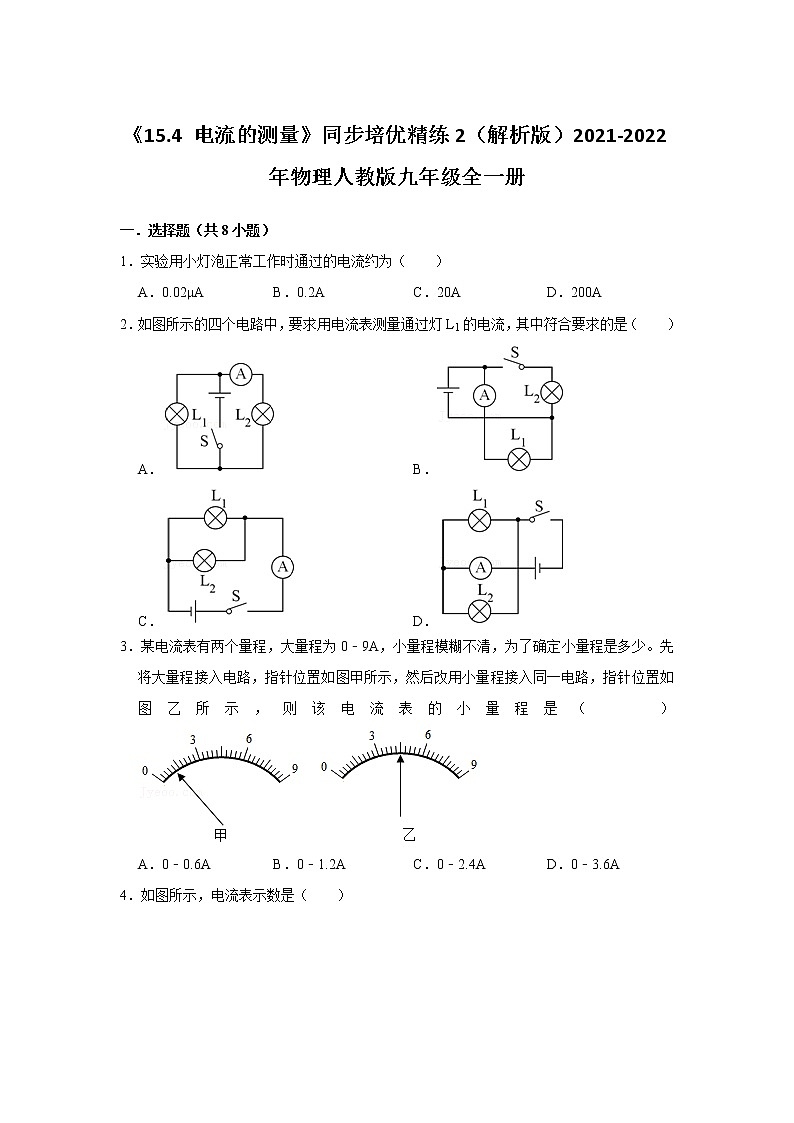

《15.4 电流的测量》同步培优精练2（解析版）2021-2022年物理人教版九年级全一册一．选择题（共8小题）1．实验用小灯泡正常工作时通过的电流约为（　　）A．0.02μA B．0.2A C．20A D．200A2．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）A． B． C． D．3．某电流表有两个量程，大量程为0﹣9A，小量程模糊不清，为了确定小量程是多少。先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是（　　）A．0﹣0.6A B．0﹣1.2A C．0﹣2.4A D．0﹣3.6A4．如图所示，电流表示数是（　　）A．0.28A B．0.33A C．0.36A D．1.8A5．如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是（　　）A．导线M与a接线柱相连且闭合开关时，发生短路故障 B．导线M与b接线柱相连且闭合开关时，L1和L2串联 C．导线M与b接线柱相连且闭合开关时，电流表测通过L1和L2的总电流 D．导线M从a接线柱改接到b接线柱且闭合开关时，电流表的示数减小6．下列四个图中，电流表能够正确测量出通过灯L2电流的是（　　）A． B． C． D．7．下列关于电流表的使用，说法不正确的是（　　）A．实验前要检查指针是否对准零刻度线 B．连入电路时，使电流从电流表的“﹣”接线柱流入，从“+”接线柱流出 C．测量前后先估计待测电流的大小，选择适当的量程 D．不允许把电流表直接连接到电源的两极上8．小明和小亮用电流表测量电路中的电流，小明接入的是0～3A量程，而小亮却按0～0.6A的量程进行读数，结果读到的测量值为0.4A，则实际测得的电流应该是（　　）A．0.08A B．0.2A C．0.8A D．2A二．填空题（共6小题）9．（1）如图1所示，是实验室中常见电流表的示意图，请你写出从图中得到的两条信息：①电流表选择的量程是　     　；②电流表的示数为　     　。（2）如图2的电压表，若选0～3V的量程，读数为　     　V；若选0～15V的量程，读数为　     　V。10．如图2中甲、乙所示是试触和正确测量电流的过程电流表指针指示位置，则对应的图1试触时M连接的是电流表的“　   　”接线柱，准确测量通过灯泡的电流是　   　A。11．有0～0.6A和0～3A两个量程的电流表，实验中需用0～3A的量程，但这一量程的刻度值模糊，某一次测量中，在0～0.6A量程的刻度盘上发现指针正好指在0.42A的刻度线上，则实际测量的电流大小是　     　。12．观察下面所示四个电路图，并请填空完成回答：在图A所示的电路中，电流表测的是　 　的电流；在图B中电流表测的是　 　的电流；在图C中的电路出现的错误是　 　；在图D中出现的错误是　 　。13．如图所示是用电流表测量电流的实物连接图，请按要求回答：（1）图中电流表测量的是通过灯泡　   　的电流；（2）如果要用电流表测通过Ll和L2的总电流，且只允许移动一根导线，应将导线　   　的右端连接在电流表的　   　接线柱上（填“a”“b”、“c”或“+”、“﹣”）。14．在如图所示的电路中，开关闭合时电流表甲测量的是通过　   　的电流（选填“L1”、“L2”、“L1和L2”），L1和L2两只灯泡是　   　关系（选填“串联”或“并联”）。三．作图题（共3小题）15．在如图所示中，将电源、电流表、小灯L2三个元件符号填入电路空缺处。要求：①小灯L1与L2并联；②电流表测小灯L1支路电流；③开关S只控制L2。16．请在图中缺口处填入一只灯泡、一只电铃、一只电流表，使开关闭合后，用电器都工作，且电流表测量通过灯泡的电流。17．图2是用电流表测电流的电路。电流表示数如图1所示，电流大小是　     　A．请在方框中画出这个电路的电路图3。四．实验探究题（共1小题）18．在“用电流表测电流”的实验中，小王同学的电路如图所示，闭合电键后，发现电流表A1的示数比电流表A2的示数要大一些。于是他猜想：当电流通过灯泡时，由于灯泡要消耗电能，所以电流在流动过程中将逐渐变小。（1）小王同学的猜想是　   　的（正确/错误），你判断的依据是　   　。（2）你认为造成上述现象的原因可能是：　   　。19．在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关　   　（选填“闭合”或者“断开”）。（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触，发现电流表的示数如图乙所示。则出现以上现象的原因是所选的量程　   　（选填“偏大”或者“偏小”）。（3）小华思考了一下，然后将线头M连接到　   　接线柱上（选填“﹣”、“0.6”或者“3”），然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示，则通过灯泡L电流是　   　A。
参考答案一．选择题（共8小题）1．解：实验用小灯泡正常工作时通过的电流约为0.2A。故选：B。2．解：A、电流表与L2串联，测通过L2的电流。故A不符合题意；B、电流表与L1串联，测的是通过L1的电流。故B符合题意；C、电流表接在干路上，测的是干路的电流。故C不符合题意；D、电流表在干路上了，测的是干路的电流。故D不符合题意。故选：B。3．解：大量程的每一个大格是3A，每一个小格是0.3A，示数是1.2A，大小量程的电流表接入的是同一电路，示数应该是相同的，乙图中指针的位置是1.2A，则一个大格是0.8A，每一个小格是0.08A，所以，小量程为0～2.4A。故选：C。4．解：由图可知，电流表使用的是0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，此时电流为0.36A。故选：C。5．解：A、M与a连接且闭合开关时，两灯并联，电流表测L2电流；不会发生短路故障，故A错误；BC、M与b连接，且闭合开关时，两灯并联，电流表测干路电流，故B错误，C正确；D、M先接a，再接b，电流表先测L2，再测总电流，所以示数会变大，故D错误。故选：C。6．解：A、图中两灯泡并联，电流表测干路电流。故A不符合题意；B、图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流。故B不符合题意；C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流。故C符合题意；D、图中两灯泡并联，电流表测干路电流且正负接线柱接反了。故D不符合题意。故选：C。7．解：A、实验前要检查指针是否对准零刻度线，这样可使测量更准确，故A正确；B、连入电路时，使电流从电流表的“+”接线柱流入，从“﹣”接线柱流出，故B错误；C、测量前应先估计待测电流的大小，选择适当的量程，故C正确；D、电流表内阻很小，不允许把电流表直接连接到电源的两极上，否则会因电流过大损坏电流表或电源，故D正确。故选：B。8．解：电流表使用“0～3A”的量程时，按照“0～0.6A”的量程读成了0.4A，则正确读数应为0.4A×5＝2A。故选：D。二．填空题（共6小题）9．解：（1）通过表盘上的“A”标志可知，这是一个电流表；电流表选择的量程是0～3A；电流表使用的分度值为0.1A，电流表的示数为1.5A；（2）电压表的量程是0～3V，每一个大格之间代表0.1V，每一个大格之间有10格小格，所以电压表的分度值为0.1V；此时电压表的指针所在位置比2V多了6小格，故示数为2.6V；电压表的量程是0～15V，每一个大格之间代表5V，每一个大格之间有10格小格，所以电压表的分度值为0.5V；此时电压表的指针所在位置比10V多了6小格，故示数为13V。故答案为：（1）0～3A；1.5A；（2）2.6；13。10．解：由题可知，指针偏转角度很小，说明量程选大了，即试触时选择了3A接线柱；因为使用电流表要选择合适的量程，所以电流表应选择0～0.6A量程，将线头M连接到“0.6”接线柱上，分度值是0.02A，示数为0.12A。故答案为：3A； 0.12。11．解：实验室常用的电流表有0～0.6A和0～3A两个量程，指针在同一位置时，电流表大小量程的示数之比为5：1；已知电流表连接的是0～3A量程，从0～0.6A量程的刻度盘上发现指针正好指在0.42A刻度线上，所以实际测量的电流大小：5×0.42A＝2.1A。故答案为：2.1A。12．解：（1）图A所示的电路中，电流表串联在干路上，所以电流表测的是干路中的总电流；（2）图B所示的电路中，电流表串联在L2所在的支路上，所以电流表测的是L2的电流；（3）在图C中的电路中，电流表和灯泡并联，易发生短路，出现的错误是电流表造成短路；（4）在图D中出现的错误是：电流表+﹣接线柱接反了。故答案为：总；L2；电流表造成短路；电流表+﹣接线柱接反了。13．解：（1）由图可知，电流表与灯泡L2串联，所以电流表测量的是通过灯泡L2的电流；（2）如果要用电流表测通过Ll和L2的总电流，且只允许移动一根导线，应将导线b的右端连接在电流表的﹣接线柱上，这样电流表串联在干路上，此时测量总电流。故答案为：（1）L2；（2）b；﹣。14．解：由电路图可知，电路有两条电流路径，两灯泡是并联的；电流表甲串联在灯L2支路中，测灯L2的电流；电流表乙在干路中，测量干路中的电流；故答案为：L2；并联。三．作图题（共3小题）15．解：由图可知，最左边的电路元件与灯泡L1是串联在一起的，由于电流表测小灯L1支路电流，则该元件是电流表；要使两盏灯泡并联，则电流的路径有两条；开关S与最右面的元件串联，由于开关S只控制L2，则该元件为灯泡L2，中间的元件为电源；如图所示：16．解：电流表测量灯泡的电流，则电流表与灯泡串联在电路中，所以电源的右面是电流表和灯泡，电源的左面是电铃，电铃和灯泡并联在电路中。如图所示：17．解：（1）由图所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数为0.32A。（2）由实物图可知，从电源开始分支，一支经电流表、开关、灯泡L1回到负极，另一支经灯泡L2回到负极，两只灯泡并联。如下图所示：故答案为：0.32；见上图；四．实验探究题（共1小题）18．解：（1）由图可知，两灯泡串联，因为串联电路处处电流相等，故小王同学的猜想错误；（2）可能是电流表的原因，如：在电路未接通前，电流表的指针不在零刻线处；两个电流表的量程不同。故答案为：（1）错误，串联电路中各处电流相等；（2）①在电路未接通前，某个电流表的指针不在零刻度处，②两电流表所用的量程不同。19．解：（1）由图可知，小华在连接电路过程中，开关未断开；正确的做法是连接电路时，应该将开关断开；（2）由题可知，电流表选择0﹣﹣3A量程，指针偏转角度很小，说明量程选大了；（3）因为使用电流表要选择合适的量程，所以电流表应选择0﹣﹣0.6A量程，将线头M连接到“0.6接线柱上”，分度值是0.02A，故示数为0.12A。故答案为：（1）断开；（2）偏大；（3）0.6；0.12。
