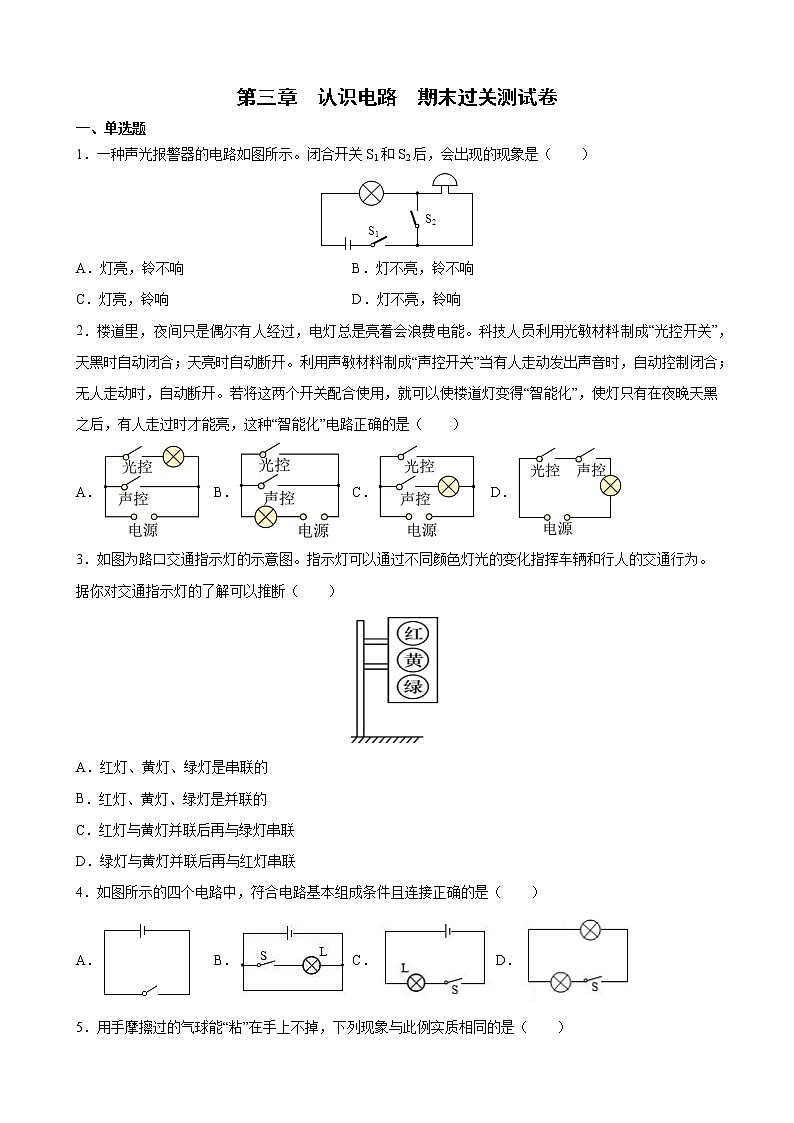

1．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响B．灯不亮，铃不响
C．灯亮，铃响D．灯不亮，铃响
2．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（ ）
A．B．C．D．
3．如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
4．如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A．B．C．D．
5．用手摩擦过的气球能“粘”在手上不掉，下列现象与此例实质相同的是（ ）
A．用潮湿的手去接触冰块时，手会被“粘”住
B．用塑料梳子梳头发时，头发被梳子“粘”起
C．将两个铅柱底面削平挤压后能“粘”在一起
D．将塑料吸盘挤压“粘”在玻璃上，可挂物体

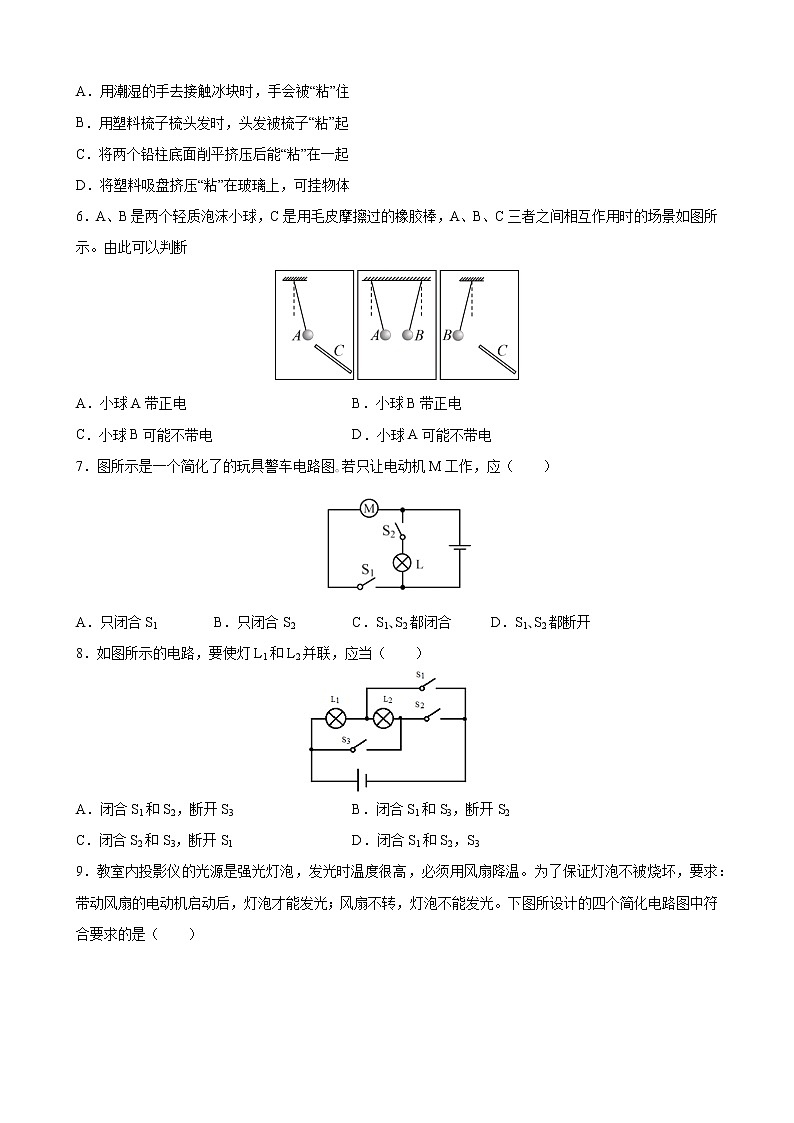

6．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示。由此可以判断
A．小球A带正电B．小球B带正电
C．小球B可能不带电D．小球A可能不带电
7．图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A．只闭合S1B．只闭合S2C．S1､S2都闭合D．S1､S2都断开
8．如图所示的电路，要使灯L1和L2并联，应当（ ）
A．闭合S1和S2，断开S3B．闭合S1和S3，断开S2
C．闭合S2和S3，断开S1D．闭合S1和S2，S3
9．教室内投影仪的光源是强光灯泡，发光时温度很高，必须用风扇降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。下图所设计的四个简化电路图中符合要求的是（ ）
A．B．C．D．

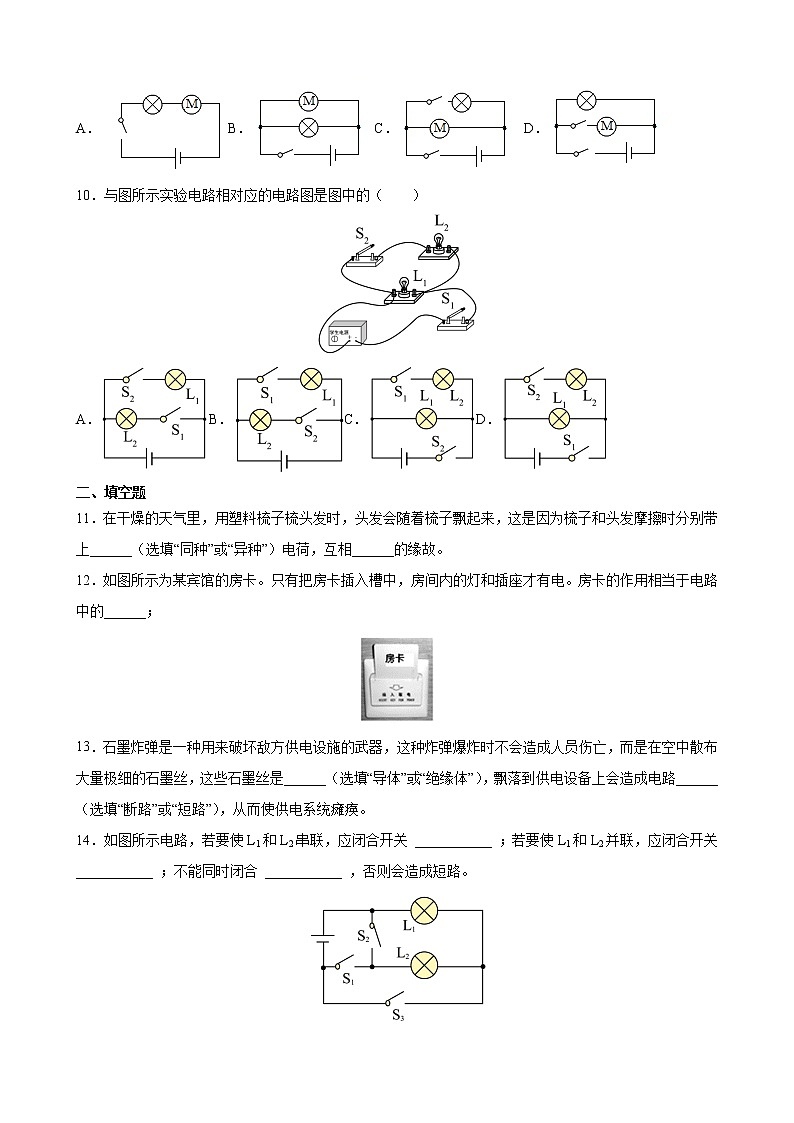

10．与图所示实验电路相对应的电路图是图中的（ ）
A．B．C．D．
二、填空题
11．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上______（选填“同种”或“异种”）电荷，互相______的缘故。
12．如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才有电。房卡的作用相当于电路中的______；
13．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是______（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路______（选填“断路”或“短路”），从而使供电系统瘫痪。
14．如图所示电路，若要使L1和L2串联，应闭合开关 ___________ ；若要使L1和L2并联，应闭合开关 ___________ ；不能同时闭合 ___________ ，否则会造成短路。
15．如图所示电路中①要使L1、L2并联在电路中，且开关同时控制两盏灯，则导线CE的E端应接在______处；②要使L1、L2并联在电路中，且开关S只控制灯L1，则导线CE的E端应接在______处；③拆去______导线，使导线CE的E端接到______处，L1、L2可以串联在电路中。
16．如图示电路中，开关控制小灯泡______，开关控制小灯泡______，开关控制小灯泡______。
三、作图题
17．将图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
18．根据电路图连接实物图：
19．将如图所示的实物电路连接成并联电路．要求：开关S1控制干路；开关S2控制灯L2．
四、实验题
20．在干燥的天气里，用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，越梳越松，梳完头发后还会发现头发更加蓬松了.这是什么原因？为防止这种现象的发生，简易的方法是什么？
21．验电器可以用来检验物体是否带电，其结构如图所示，当用丝绸摩擦过的玻璃棒去接触验电器的金属小球时，金属箔片会张开。请用金属小球所学物理知识对这一现象进行解释：
（1）用丝绸摩擦玻璃棒时，玻璃棒______（得到/失去）电子而金属片带上正电荷。
（2）金属箔片张开是因为箔片带上了______（正/负）电荷，因______而张开。
（3）本实验还可说明金属具有良好的______（填物理属性）。
22．小刚和小强在组成串并联电路的实验中。
(1)在连接过程中，开关应该是______（选填“断开”或“闭合”）的；
(2)小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“开路”或“短路”）现象；
(3)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯_______（选填“串联”或“并联”）的正确电路；其开关在电路中的作用______；
(4)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号，并画出改动后的导线______；
(5)小刚连接了一个两个灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要想简单迅速地判断两灯的连接方式可采取的办法______。
参考答案
1．A
【解析】当开关S1和S2都闭合时，电铃由于被导线短路没有电流通过，所以只有灯泡可以发光，灯亮，铃不响，故A符合题意。
故选A。
2．D
【解析】根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。
A．A图中到了晚上，光控开关闭合，灯就会亮，有声音响起，声控开关闭合，形成电源短路，灯泡熄灭，故A错误；
B．B图中两个开关并联，到了晚上，光控开关闭合，灯会一直亮，而白天有声音响起时，灯也会亮，故B错误；
C．C图中，到了晚上，光控开关闭合形成电源短路，灯不会亮，故C错误；
D．D图中，两个开关串联，同时控制灯泡，到了晚上，光控开关闭合，有声音时，声控开关闭合，灯亮，没有声音时，声控开关断开，灯不亮，故D正确。
故选D。
3．B
【解析】红灯亮时，绿灯、黄灯都不亮，说明红灯、黄灯、绿灯都能独立工作，故红灯、绿灯、黄灯是并联，故B正确。
故选B。
4．C
【解析】A．图中没有用电器，故A错误；
B．导线直接将电源的两极连通，发生电源短路，故B错误；
C．图是灯泡的简单电路，符合电路的组成，故C正确；
D．图中没有电源，故D错误。
故选C。
5．B
【解析】A．用潮湿的手去接触冰块时，手会被“粘”住，是因为手上的水碰到冰块后凝固，故A不符合题意；
B．用塑料梳子梳头发时，头发被梳子“粘”起，是头发和梳子摩擦后带电，是摩擦起电现象，故B符合题意；
C．将两个铅柱底面削平挤压后能“粘”在一起，是分子间存在引力，故C不符合题意；
D．将塑料吸盘挤压“粘”在玻璃上，可挂物体，是利用的大气压，故D不符合题意。
故选B。
6．D
【解析】A．经毛皮摩擦过的橡胶棒带负电，具有吸引轻小物体的特性，故A球可能不带电，故A选项不符合题意；
B．经毛皮摩擦过的橡胶棒带负电，接触B球，与B球发生排斥现象，故B球带负电，故B选项不符合题意；
C．小球B一定带负电，故C选项错误；
D．小球A可能带正电，相互吸引，也可能不带电，故D选项正确。
故选D。
7．A
【解析】由电路图知，若只让电动机工作，则需闭合开关，断开开关。
故选A。
8．B
【解析】要使灯L1和L2并联，则电路必须有两条电流路径分别经过这两个灯，要让电流只经过L1必须闭合S1 ，要让电流只经过L2必须闭合S3和S1，因此两灯并联需要闭合的是S1和S3，断开S2。
故选B。
9．C
【分析】
本题考查电路设计，根据电路设计要求分析判断满足设计要求的电路图即可。
【解析】A．电动机和灯泡串联，闭合开关时，电动机和灯泡同时工作，故A项不符合题意；
B．电动机和灯泡并联，闭合开关时，电动机和灯泡同时工作，故B项不符合题意；
C．闭合干路开关时，电动机先工作，再闭合灯泡所在支路开关时，灯泡才发光，故C项符合题意；
D．闭合干路开关时，灯泡先发光，再闭合电动机所在支路开关时，电动机才工作，故D项不符合题意。
故选C。
10．D
【解析】分析实物电路图可知两只电灯关联，开关只控制灯 支路，开关 控制干路，所以D正确，ABC错误。
故选择D选项。
11．异种 吸引
【解析】[1]用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引。
[2]异种电荷相吸引。
12．开关
【解析】只有把房卡插入槽中，房间内的灯和插座才有电，所以插入房卡相当于闭合了电路的开关，因此房卡的作用相当于电路中的开关。
13．导体 短路
【解析】[1][2]石墨丝中含有石墨，它是导体，飘落到供电设备上时，会造成短路，从而使电源损坏，供电系统瘫痪。
14．S1 S2和S3 S1和S2
【解析】[1]若要使L1和L2串联，应只闭合开关S1，此时电流从电源正极出发，先后经L1和L2流回到电源负极。
[2]若要使L1和L2并联，应闭合开关S2和S3，此时电流从电源正极出发，分成两条路经过灯L1和L2，汇合后流回到电源负极。
[3]不能同时闭合S1和S2，否则会造成短路，电流直接从正极不经过用电器流回到负极。
15．H（或G） M（或“-”） DF F
【解析】①[1]要使L1、L2并联在电路中，且开关S作为总开关，则开关应在干路中，所以导线CE的E端应接在H（或G）。
②[2]要使L1、L2并联在电路中，且开关S只控制L1，则开关应与L1串联，所以E端应接在M（或“-”）。
③[3][4]要使L1、L2串联在电路中，则电流的路径只有一条，则电流从电源正极出来后，先后经过L1、L2和开关S后回到电源负极，故应拆去DF，使导线CE的E端接到F处。
16． 、
【分析】
并联电路中，干路开关控制所有用电器，支路开关只控制该支路的用电器。
【解析】[1][2][3]由图知，闭合开关，两只灯泡并联，开关S1在干路上，所以控制两只灯泡；S1在灯泡L1支路，控制L1；S2在灯泡L2支路上，控制灯泡L2。
【点睛】
首先明确开关闭合时灯泡的连接关系，然后根据开关的位置确定其控制对象。
17．
【解析】电流从电源正极经开关S2后开始分支，一支经开关S1、L1回到负极，另一支灯L2回到负极，如图所示：
18．
【解析】图（a）中L1、L2并联，S1控制干路，S2控制L2所在支路，实物图如下图所示：
19．
【解析】(1)根据题目要求可知,电流从正极流出,经过开关S1开始分支,一支经灯泡L1回到负极,另一支经开关S2、灯泡L2回到负极．如图：
【点睛】
（1）两灯泡并联，开关S1控制两个灯泡，开关S2只控制灯L2，说明开关S2与灯泡L1串联，开关S1在干路上．
20．塑料梳子梳干燥的头发时,因为摩擦起电，梳子和头发带上异种电荷会相互吸引，而头发因为同种电荷而相互排斥，所以发更加蓬松了．为防止这种现象，可以把梳子沾点水，让头发潮湿
【解析】带电体具有吸引轻小物体的性质；同种电荷相互排斥，异种电荷相互吸引．梳子与头发摩擦，摩擦起电，使头发上带上了同种电荷，同种电荷相互排斥，导致了头发比较蓬松．这是一种摩擦起电现象；为了防止这种现象的发生，需要把产生的电荷导走，最简单的方法是在梳子上沾点水．
21．失去 正 同种电荷互相排斥 导电性
【解析】（1）[1]通常物体对外不显电性，电子带负电，用丝绸摩擦玻璃棒时，玻璃棒由于失去电子而带上正电荷。
（2）[2][3]当带正电的玻璃棒与金属球接触时，正电荷就会通过金属球、金属杆转移到两片金属箔上。两片金属箔因为带上了同种电荷，相互排斥而张开。
（3）[4]电荷可以通过金属球、金属杆转移，说明金属具有良好的导电性。
22．断开 不会发光 短路 串联 控制所有用电器的通或断 拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联
【解析】(1)[1]在连接过程中，开关应该是断开的。
(2)[2][3]根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光。
(3)[4]根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联；
[5]开关在串联电路中的作用是控制所有用电器的通或断。
(4)[6]从电源的正极出发，经开关分别流入两个灯泡，然后汇合流入电流表，回到电源的负极，则两灯成为并联电路，如图所示：
(5)[7]可采用拆除法判断，即拆下一个灯泡，另一个灯泡发光则为并联；若不发光，则为串联。
