人教版九年级物理上期期末复习第十七章《欧姆定律》过关练习（2）

一．选择题（共12小题）

1．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的（　　）

A．B．C．D．

2．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）

A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω

3．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（　　）

A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V

B．要获得3组实验数据，电压预设值范围可以为1V﹣4V

C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小

D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器

4．如题图甲所示为定值电阻R和小灯泡的I﹣U图像，小灯泡标有“2.5V”的字样，把小灯泡和电阻R串联起来接入如题图乙所示电路中，闭合开关，电流表示数为0.2A，下列说法不正确的是（　　）

A．此时小灯泡的亮度比正常发光时暗

B．图甲中曲线b是小灯泡的图像

C．此电路电源电压为4.5V

D．此时小灯泡的灯丝电阻为10Ω

5．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙＝5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（　　）

A．2：5 B．3：5 C．2：3 D．5：2

6．下列各图，不能测出电阻RX的阻值的是（电阻R0已知）（　　）

A．B．C．D．

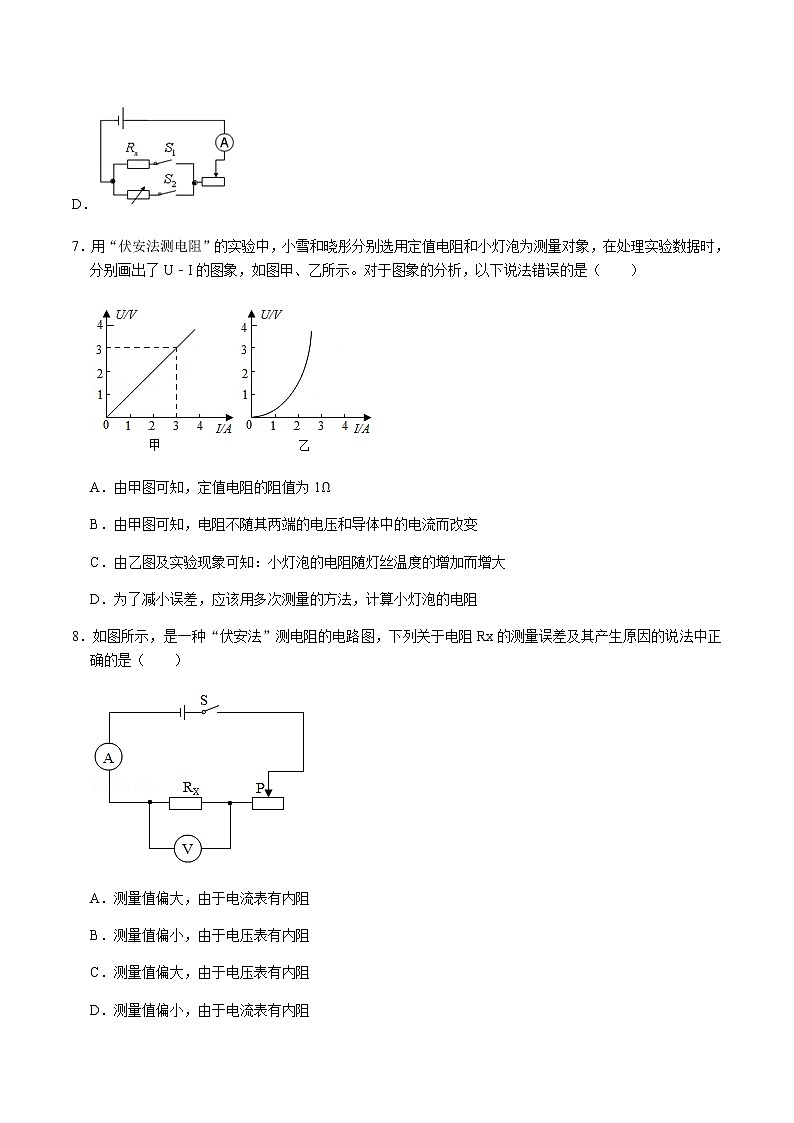

7．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）

A．由甲图可知，定值电阻的阻值为1Ω

B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变

C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大

D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻

8．如图所示，是一种“伏安法”测电阻的电路图，下列关于电阻Rx的测量误差及其产生原因的说法中正确的是（　　）

A．测量值偏大，由于电流表有内阻

B．测量值偏小，由于电压表有内阻

C．测量值偏大，由于电压表有内阻

D．测量值偏小，由于电流表有内阻

9．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）

A．电流表短路 B．灯泡L1断路 C．灯泡L2短路 D．灯泡L2断路

10．一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（　　）

A．2R B．R C． D．

11．如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是（　　）

A．   B．

C．    D．

12．如图所示电路，R1＝R2＝R3．开关都闭合时，A、B间的总电阻为10Ω．则当S1断开S2闭合时，AB间的总电阻为（　　）

A．10Ω B．20Ω C．30Ω D．45Ω

二．填空题（共6小题）

13．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I﹣R关系图象。由图象可知：当电压一定时，电流与电阻成　   　（选填“正比”或“反比”）；他每次控制电阻的两端电压为　   　V不变。若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为　   　Ω。

14．如图甲所示的电路中，电源电压保持不变，闭合开关S后滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示。则滑动变阻器的最大阻值 　    　，电源电压 　    　。

15．如图所示，是定值电阻R和灯泡L的I﹣U图象。电阻R的阻值是 　   　Ω，若将定值电阻R和灯泡L串联在电源电压为4V的电路中时，电路中电流是 　   　A；若将定值电阻R与灯泡L并联在6V电路中，则总电流为 　   　A。

16．如图电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是　   　Ω；滑动变阻器的滑片P在中点时，电流表的示数为　   　A。

17．如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，　     　的示数较大。滑片P向左移动时，电流表A的示数　     　（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是　     　。

18．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为　   　Ω，电源电压为　   　V。

三．作图题（共2小题）

19．在“探究通过定值电阻的电流与电压的关系”实验中：

（1）如图所示，用笔画线代替导线，将实验电路连接完整（要求滑片左移时，滑动变阻器接入电路的阻值变小）；

（2）在虚线框中画出实验电路图。

20．小刚在“探究通过导体的电流与电压、电阻的关系”实验中。在研究电压的变化对电流的影响时，他连接的电路如图2所示。但电路中有一根导线接错了，请你用笔在图2中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出实验数据记录的表格；

四．实验探究题（共2小题）

21．如图甲是小明在探究“电流与电阻的关系”时设计电路图，电源电压恒为12V，电压表、电流表无损坏，有阻值为5Ω、10Ω、20Ω的定值电阻3个，且实验时控制定值电阻两端的电压为4V，滑动变阻器规格为“30Ω 2A”。

（1）正确连接电路，闭合开关后，电流表有示数，电压表无示数，则故障原因可能是 　       　。

（2）排除故障后进行实验，当每次更换电阻后，在移动滑动变阻器滑片的过程中，眼睛应注意观察 　       　（选填“电流表”、“电压表”或“滑动变阻器”）。保持滑动变阻器的滑片位置不便，将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向 　       　（选填“左”或“右”）端移动，直到电压表的示数为 　       　为止；

（3）小明将实验数据记录在表格中，其中有一组数据是拼凑的，这组数据在第 　       　次实验中，理由是实验中所用的滑动变阻器的最大阻值太 　       　（填大或小）。

（4）在不更换滑动变阻器的情况下可以采取 　       　方案完成这组拼凑数据所对应的实验。

A.降低定值电阻两端的电压  B.降低电源电压  C.选用更大阻值的定值电阻。

22．小芳利用图（甲）所示的电路测量未知电阻Rx的阻值。

（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。

（2）闭合开关前，应将滑动变阻器的滑片置于 　 　（选填“A”或“B”）端。闭合开关，在实验过程中，若滑动变阻器的滑片P向左移动时，电压表的示数将　 　（选填“变小”、“变大”或“不变”）。

（3）调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I﹣U图象，如图丙所示。由图象可得Rx＝　 　Ω，当电阻一定时，通过导体的电流跟导体两端的电压成 　 　比。

（4）小芳又设计了一种方案，也测出了Rx的阻值。电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下；

①闭合开关S1、断开S2，测得电流表读数为I1；

②　 　，测得电流表读数为I2；

③写出待测电阻的表达式：Rx＝　 　（用R0、I1、I2表示）。

五．计算题（共3小题）

23．如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“20Ω 2A”，此时滑片的位置处于最大阻值的一半处，求：

（1）通过R2的电流。

（2）通过R1的电流。

（3）R2两端的电压。

（4）R1的滑片P移至最左端时，R1两端的电压。

24．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变。如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω　0.3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。请完成下列小题：

（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100Ω，此时电流表的读数为0.01A，求电源电压；

（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；

（3）此电路能测量的最高环境温度为多少？

25．如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，求：

（1）R1的电阻；

（2）滑动变阻器的最大电阻；

（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。
