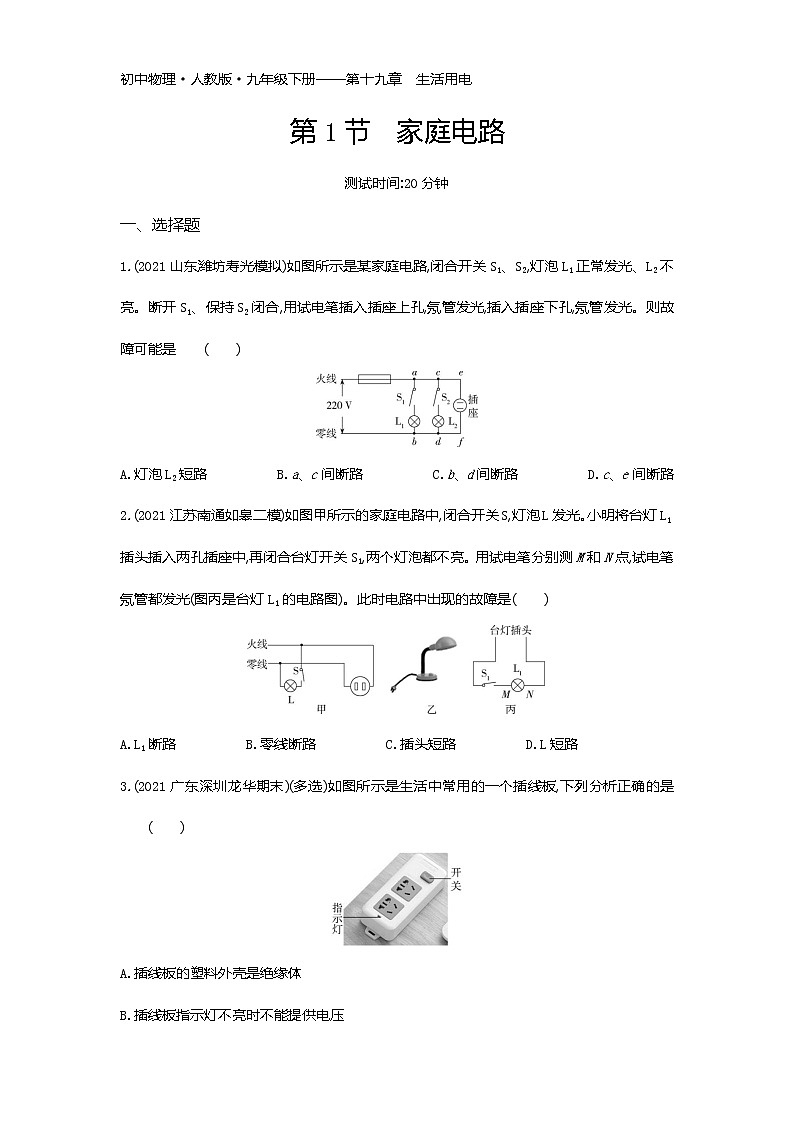

初中物理人教版九年级全册第1节 家庭电路课时训练

这是一份初中物理人教版九年级全册第1节 家庭电路课时训练，共9页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

测试时间:20分钟
一、选择题
1.(2021山东潍坊寿光模拟)如图所示是某家庭电路,闭合开关S1、S2,灯泡L1正常发光、L2不亮。断开S1、保持S2闭合,用试电笔插入插座上孔,氖管发光,插入插座下孔,氖管发光。则故障可能是( )
A.灯泡L2短路 B.a、c间断路 C.b、d间断路 D.c、e间断路
2.(2021江苏南通如皋二模)如图甲所示的家庭电路中,闭合开关S,灯泡L发光。小明将台灯L1插头插入两孔插座中,再闭合台灯开关S1,两个灯泡都不亮。用试电笔分别测M和N点,试电笔氖管都发光(图丙是台灯L1的电路图)。此时电路中出现的故障是( )
A.L1断路 B.零线断路 C.插头短路 D.L短路
3.(2021广东深圳龙华期末)(多选)如图所示是生活中常用的一个插线板,下列分析正确的是( )
A.插线板的塑料外壳是绝缘体
B.插线板指示灯不亮时不能提供电压
C.开关、指示灯和插孔它们之间都是并联的
D.插线板的电源线使用三脚插头是为了用电安全
4.(2021陕西宝鸡扶风期末)小明家的家庭电路简化后如图所示,由该电路可知( )
A.a是零线,b是火线
B.灯泡L与插座Q串联
C.台灯插头插入插座Q后,空气开关立刻跳闸,是灯丝断路造成的
D.c处断开,洗衣机插头插入插座P,洗衣机虽能工作,但有安全隐患
5.(2021湖南娄底新化模拟)由于靠近餐桌的三孔插座不够用,小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断,插在两孔插座上使用,小华赶忙阻止。小华阻止爸爸的原因是这样做( )
A.会导致电火锅的金属外壳不能和大地相连
B.会造成家庭电路中的电流过大,空气开关跳闸
C.会使两孔插座短路
D.电火锅仍可工作,也没有安全隐患,小华多虑了
6.(2021湖南株洲攸县模拟)如图所示,小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置,这几处开关是( )
A.1、2 B.2、4 C.1、4 D.3、5

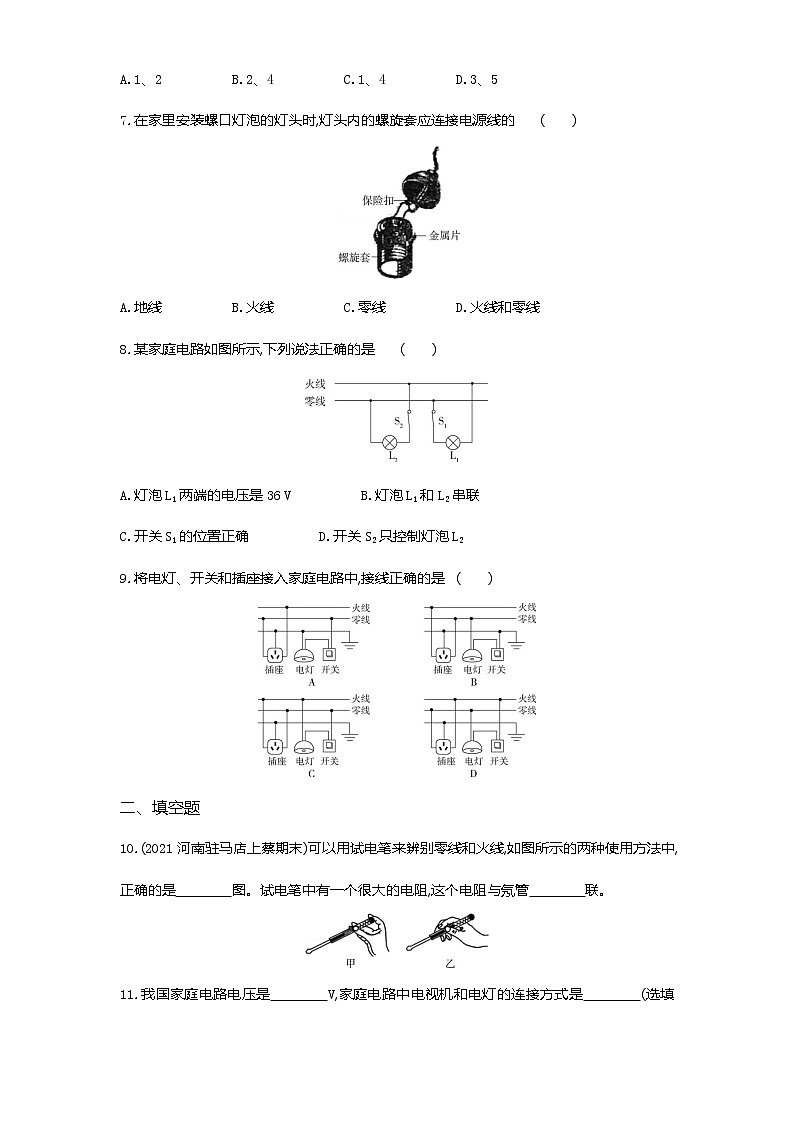

7.在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连接电源线的( )
A.地线 B.火线 C.零线 D.火线和零线
8.某家庭电路如图所示,下列说法正确的是( )
A.灯泡L1两端的电压是36 V B.灯泡L1和L2串联
C.开关S1的位置正确 D.开关S2只控制灯泡L2
9.将电灯、开关和插座接入家庭电路中,接线正确的是( )
二、填空题
10.(2021河南驻马店上蔡期末)可以用试电笔来辨别零线和火线,如图所示的两种使用方法中,正确的是 图。试电笔中有一个很大的电阻,这个电阻与氖管 联。
11.我国家庭电路电压是 V,家庭电路中电视机和电灯的连接方式是 (选填“串联”或“并联”),控制电灯的开关应接在 (选填“零”或“火”)线上。
12.(2021天津南开期末)(1)小丽要判断三孔插座中哪个孔连接的是火线,她把试电笔插入三孔插座中,如图甲、乙所示,则图 中试电笔的氖管会发光(选填“甲”或“乙”)。
(2)现在的宾馆利用房卡取电,如图丙所示,只有把房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于家庭电路中的 。
13.(2021安徽滁州定远二模)如图所示的家庭电路中,闭合开关后灯泡不亮,但保险丝完好,用试电笔检测①②③④四点,发现氖管均发光,发生这一现象的原因是 。
14.(2021黑龙江齐齐哈尔铁锋期末)如图所示,电工师傅用一只标有“220 V 40 W”的完好灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中各支路的情况,L1和L2均标有“220 V 40 W”。当只闭合S、S1时,L0发光,L1不发光,说明L1发生 (选填“断路”或“短路”)故障,当只闭合S、S2时,L0和L2都呈暗红色,此时电路的总功率为 W。(灯丝电阻不变)
三、作图题
15.如图为家庭照明电路,请用笔画线代替导线,将开关和灯接入电路中,要求两灯并联,且开关控制两灯。
16.请将如图所示的电灯、开关和三孔插座正确接入家庭电路中,开关需控制电灯。
第1节 家庭电路
1.答案 C 闭合开关S1、S2,灯泡L1正常发光、L2不亮,则灯泡L1所在电路正常,灯泡L2短路的话,灯泡L1不会发光,断开S1、保持S2闭合,用试电笔插入插座上孔,氖管发光,说明上孔与火线连接正常,插入插座下孔,氖管发光,正常情况下氖管应不发光,所以插座下孔通过灯泡L2与火线相连,则可能是b、d间断路。故选C。
2.答案 B 如果L1断路,那么不影响其他支路,灯泡L会发光,故A不符合题意;由题知,台灯插头插入插座后再闭合开关S1时,两个灯泡都不亮,这说明可能是台灯内部短路,导致图甲中L左侧零线断路(零线上的保险丝熔断),此时用试电笔分别测M和N点,M、N两点都与火线相连,所以试电笔氖管都发光,故B符合题意;如果插头短路,将L1插头插入两孔插座中时,就会引起电路短路,两灯都不会发光,而题中是插头插入插座后再闭合开关S1时,两个灯泡才不亮的,所以不可能是插头短路,故C不符合题意;如果L短路,那么之前L不会发光,故D不符合题意。故选B。
3.答案 AD 插线板的塑料外壳不容易导电,是绝缘体,故A正确;指示灯与插孔之间是并联的,指示灯不工作时,插孔的两端仍然可以提供电压,故B错误;指示灯和插孔之间是并联的,开关与它们是串联的,故C错误;插线板的电源线使用三脚插头,是为了使有金属外壳的用电器外壳接地,用电更安全,故D正确。故选A、D。
4.答案 D 据题意和图中的标注可知,用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a线是火线,b线是零线,故A错误;灯泡L与插座Q是互不影响的,所以是并联的关系,故B错误;空气开关跳闸可能是电路总功率过大引起的,也可能是发生了短路,不可能是灯丝断路造成的,故C错误;若c处断开,洗衣机插头插入插座,洗衣机仍然能工作,但外壳不能接地,当外壳漏电时,人接触金属外壳,会有电流流过人体,会发生触电事故,即有安全隐患,故D正确。故选D。
5.答案 A 使用三脚插头,上端的一脚和用电器金属外壳相连,插入三孔插座时,金属外壳接地,可以防止因用电器外壳漏电而触电;如果把三脚插头上的一个长脚掰断插在两孔插座上,一旦金属外壳带电,当人接触时会发生触电事故,故A正确,D错误;家庭电路中两孔插座接入一个电火锅,不会造成家庭电路中的电流过大,也不会使两孔插座短路,故B、C错误。故选A。
6.答案 B 在家庭电路中,电路的总开关应该接在干路中,在电能表之后,故1处需要开关;三孔插座中,中间的孔接地,不需要开关控制,故2处不需要开关;三孔插座的右孔接的是火线,开关3控制的是火线,故3处需要开关;控制灯泡的开关应该接在火线和灯泡之间,不能接在零线与灯泡之间,故4处不需要开关、5处需要开关。综上所述,无需设置的是2、4。故选B。
7.答案 C 为了安全起见,安装家庭电路中螺口灯泡的灯头时,灯头内中间的金属片应跟电源线的火线相连,灯头内的螺旋套应跟零线相连。故选C。
8.答案 D 火线和零线之间的电压是220 V,两个灯泡并联在火线和零线之间,所以两个灯泡两端的电压都是220 V,故A错误。两个灯并列连接在一起,所以灯泡L1和L2并联,故B错误。开关S1控制灯泡L1,零线首先接开关S1,然后再接入灯泡L1,这样使用时在断开开关S1时,灯泡熄灭,但是没有切断火线,容易发生触电事故,故C错误。开关S2在支路上,只控制灯泡L2,故D正确。故选D。
9.答案 D 根据安全用电的原则,开关要先接在火线上,开关和电灯要串联,然后火线进入螺口灯泡顶端的金属点,最后螺口灯泡的螺旋套要接在零线上;三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;三孔插座与电灯要并联,故D图正确。故选D。
10.答案 甲 串
解析 甲图的使用方法是正确的,手要接触笔尾金属体;乙图的使用方法是错误的,试电笔接触火线或零线,氖管均不发光;当用试电笔测火线时,电流需要经过人体,所以电流应该很小,因此电阻需要很大,故应该将电阻串联在电路中。
11.答案 220 并联 火
解析 我国家庭电路的电压是220 V;电视机和电灯都属于家用电器,工作时互不影响,在家庭电路中是并联的;控制电灯的开关接在火线上,在断开开关时,切断火线,操作更安全。
12.答案 (1)甲 (2)开关
解析 (1)三孔插座的左孔接进户零线,右孔接进户火线,中间的孔接地;试电笔接触火线时氖管能够发光,所以在甲图中把试电笔插入三孔插座右孔中,试电笔的氖管会发光;
(2)房卡可以控制用电器的工作,不插入插槽中,房间内的用电器不能使用,所以房卡相当于家庭电路中的开关。
13.答案 进户零线断路
解析 闭合开关后灯泡不亮,但保险丝完好,这说明电路出现了断路故障;用试电笔检测①②③④四点,发现氖管均发光,说明这四点与火线之间是连通的,所以故障是进户零线断路了。
14.答案 短路 20
解析 当只闭合S、S1时,L0发光,这说明电路是通路,L1不发光,说明L1发生短路;当只闭合S、S2时,L0和L2都呈暗红色,这说明电路是通路,两个灯泡串联接入电路中,根据串联电路的电阻关系可知,总电阻为一个灯泡电阻的2倍,根据P=U2R可知,电路总功率为20 W。
15.答案 如图所示
解析 根据题意可知,两灯并联,且开关控制两灯,开关要接在干路中,为了用电安全,开关要接在火线与用电器之间。
16.答案 如图所示
解析 灯泡的接法:火线首先接开关,再接灯泡顶端的金属点;零线直接接灯泡的螺旋套。三孔插座的上孔接地线,左孔接零线,右孔接火线,当有金属外壳的用电器插头插入三孔插座时,能使金属外壳接地,防止漏电时发生触电事故。
