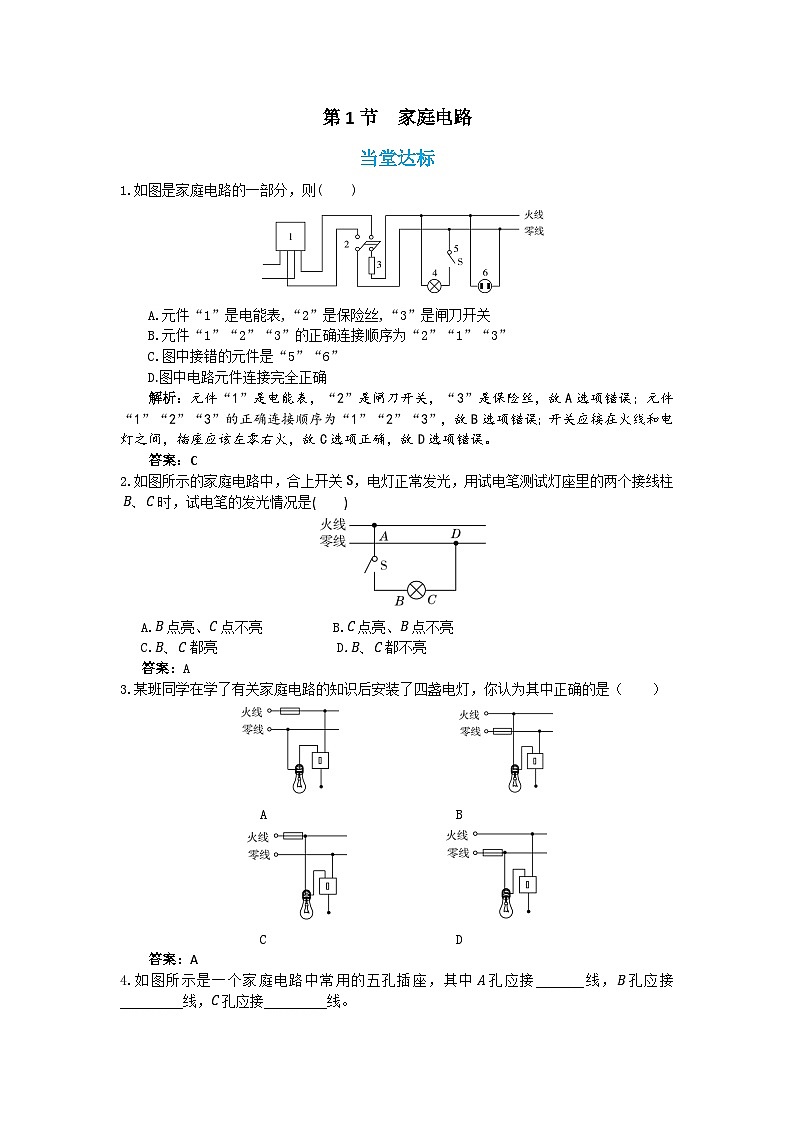

第1节  家庭电路

当堂达标

1.如图是家庭电路的一部分，则(　　)

A.元件“1”是电能表,“2”是保险丝,“3”是闸刀开关

B.元件“1”“2”“3”的正确连接顺序为“2”“1”“3”

C.图中接错的元件是“5”“6”

D.图中电路元件连接完全正确

解析：元件“1”是电能表，“2”是闸刀开关，“3”是保险丝，故A选项错误；元件“1”“2”“3”的正确连接顺序为“1”“2”“3”，故B选项错误；开关应接在火线和电灯之间，插座应该左零右火，故C选项正确，故D选项错误。

答案：C

2.如图所示的家庭电路中，合上开关，电灯正常发光，用试电笔测试灯座里的两个接线柱时，试电笔的发光情况是(    )

A.点亮、点不亮          B.点亮、点不亮

C.都亮                 D.都不亮

答案：A

3.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（    ）

A                           B

C                           D

答案：A

4.如图所示是一个家庭电路中常用的五孔插座，其中孔应接_______线，孔应接_________线，孔应接_________线。

答案：火  零  地

5.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为_______。

答案：2　a点前的零线断路

6.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

答案：如图所示
