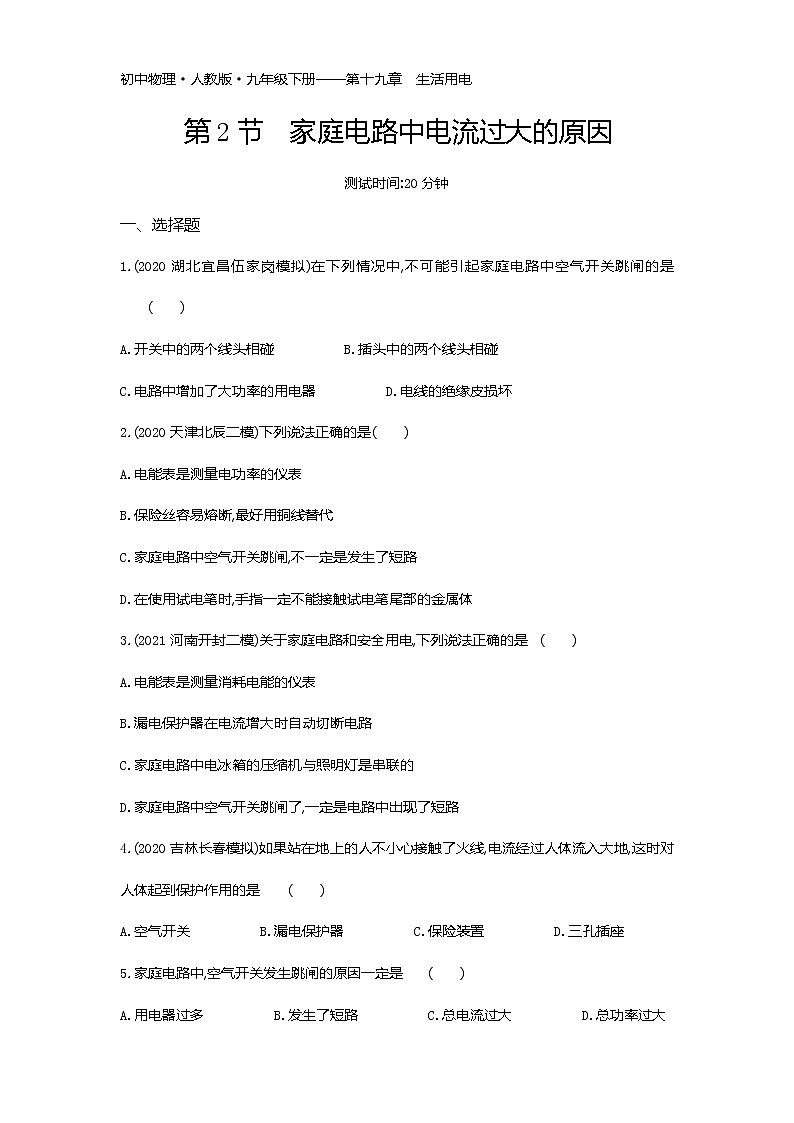

测试时间:20分钟
一、选择题
1.(2020湖北宜昌伍家岗模拟)在下列情况中,不可能引起家庭电路中空气开关跳闸的是( )
A.开关中的两个线头相碰 B.插头中的两个线头相碰
C.电路中增加了大功率的用电器 D.电线的绝缘皮损坏
2.(2020天津北辰二模)下列说法正确的是( )
A.电能表是测量电功率的仪表
B.保险丝容易熔断,最好用铜线替代
C.家庭电路中空气开关跳闸,不一定是发生了短路
D.在使用试电笔时,手指一定不能接触试电笔尾部的金属体
3.(2021河南开封二模)关于家庭电路和安全用电,下列说法正确的是( )
A.电能表是测量消耗电能的仪表
B.漏电保护器在电流增大时自动切断电路
C.家庭电路中电冰箱的压缩机与照明灯是串联的
D.家庭电路中空气开关跳闸了,一定是电路中出现了短路
4.(2020吉林长春模拟)如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时对人体起到保护作用的是( )
A.空气开关 B.漏电保护器 C.保险装置 D.三孔插座
5.家庭电路中,空气开关发生跳闸的原因一定是( )
A.用电器过多 B.发生了短路 C.总电流过大 D.总功率过大

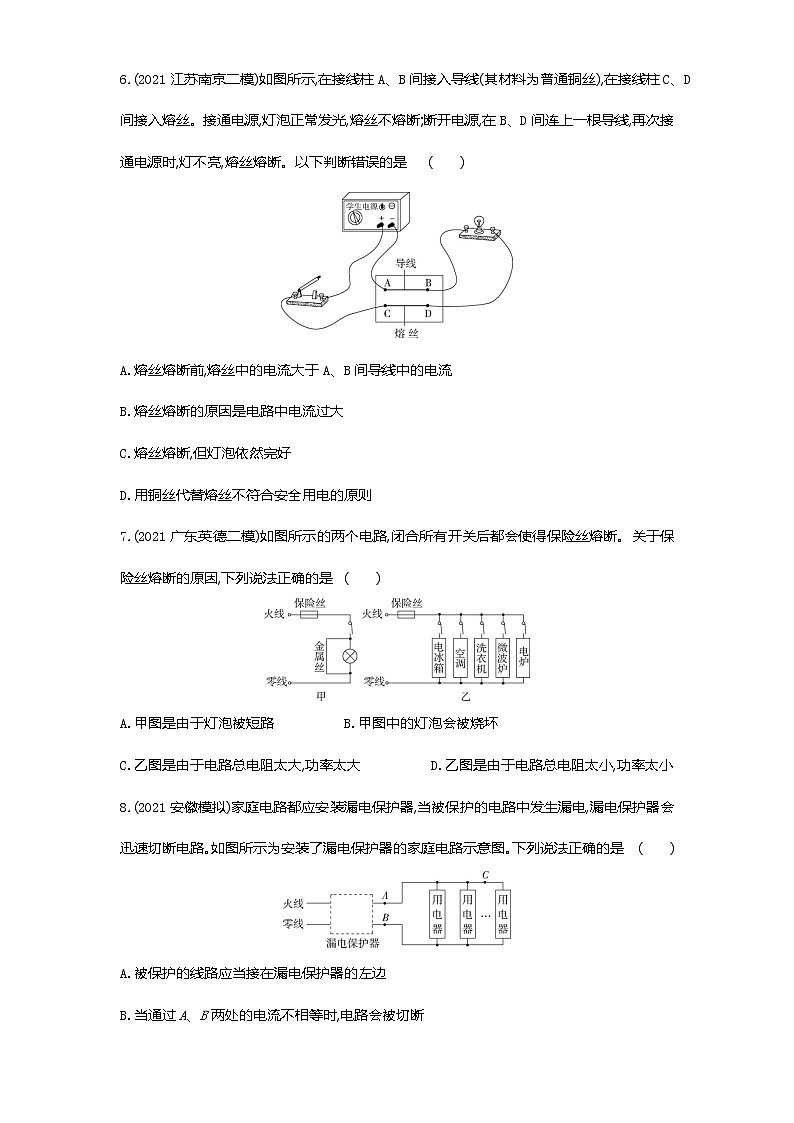

6.(2021江苏南京二模)如图所示,在接线柱A、B间接入导线(其材料为普通铜丝),在接线柱C、D间接入熔丝。接通电源,灯泡正常发光,熔丝不熔断;断开电源,在B、D间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。以下判断错误的是( )
A.熔丝熔断前,熔丝中的电流大于A、B间导线中的电流
B.熔丝熔断的原因是电路中电流过大
C.熔丝熔断,但灯泡依然完好
D.用铜丝代替熔丝不符合安全用电的原则
7.(2021广东英德二模)如图所示的两个电路,闭合所有开关后都会使得保险丝熔断。关于保险丝熔断的原因,下列说法正确的是( )
A.甲图是由于灯泡被短路 B.甲图中的灯泡会被烧坏
C.乙图是由于电路总电阻太大,功率太大 D.乙图是由于电路总电阻太小,功率太小
8.(2021安徽模拟)家庭电路都应安装漏电保护器,当被保护的电路中发生漏电,漏电保护器会迅速切断电路。如图所示为安装了漏电保护器的家庭电路示意图。下列说法正确的是( )
A.被保护的线路应当接在漏电保护器的左边
B.当通过A、B两处的电流不相等时,电路会被切断
C.当有人站在地上接触C处时,电路不会被切断
D.用电器金属外壳接地时一定会导致漏电,漏电保护器切断电路

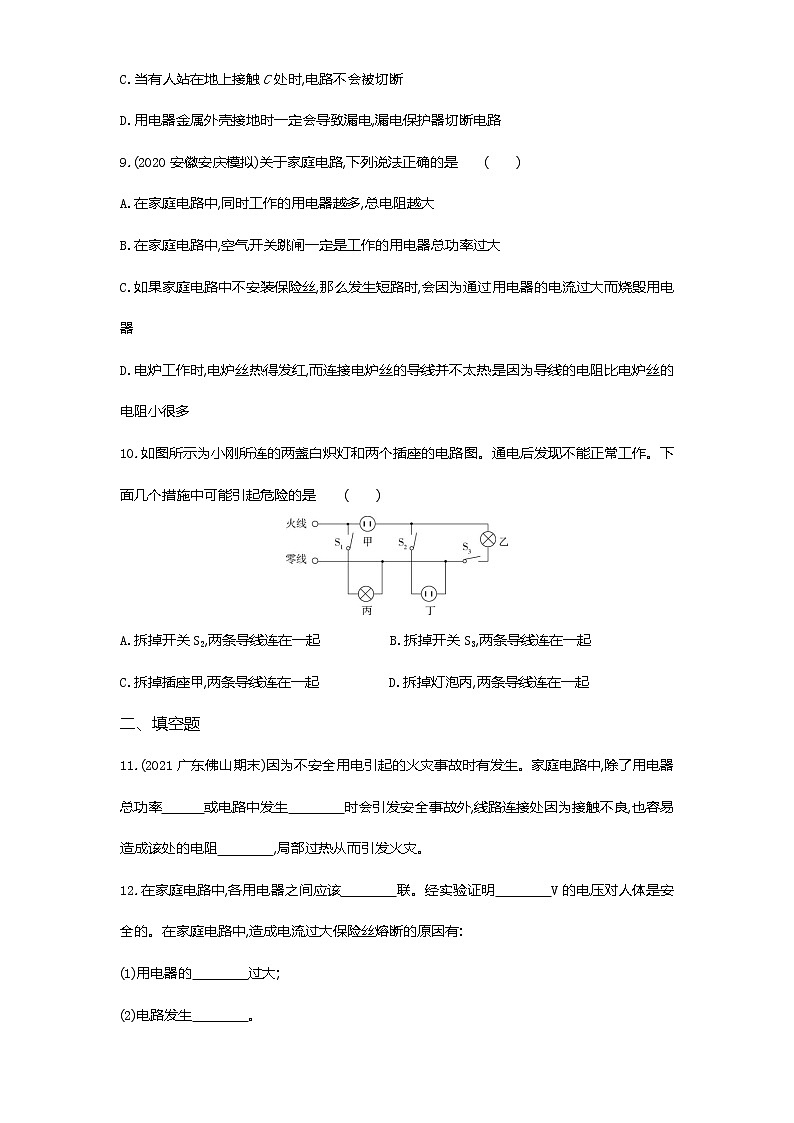

9.(2020安徽安庆模拟)关于家庭电路,下列说法正确的是( )
A.在家庭电路中,同时工作的用电器越多,总电阻越大
B.在家庭电路中,空气开关跳闸一定是工作的用电器总功率过大
C.如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器
D.电炉工作时,电炉丝热得发红,而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多
10.如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是( )
A.拆掉开关S2,两条导线连在一起 B.拆掉开关S3,两条导线连在一起
C.拆掉插座甲,两条导线连在一起 D.拆掉灯泡丙,两条导线连在一起
二、填空题
11.(2021广东佛山期末)因为不安全用电引起的火灾事故时有发生。家庭电路中,除了用电器总功率 或电路中发生 时会引发安全事故外,线路连接处因为接触不良,也容易造成该处的电阻 ,局部过热从而引发火灾。
12.在家庭电路中,各用电器之间应该 联。经实验证明 V的电压对人体是安全的。在家庭电路中,造成电流过大保险丝熔断的原因有:
(1)用电器的 过大;
(2)电路发生 。
13.家庭中如果同时使用几个大功率用电器,很容易造成导线中 过大而发生火灾,也有人因忘记切断火炉电源而发生火灾,所以我们要树立节约用电、 的意识。
14.(2020福建宁德福安校级模拟)家庭电路中,保险盒必须安装在 线上;图中三孔插座的第 孔与零线相连。
15.(2021江苏扬州广陵校级二模)小红家有一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 联;如图甲是起保险作用的空气开关,家庭电路中电流过大时,空气开关自动切断电路,俗称跳闸。产生跳闸的原因可能是 或 。图乙是漏电保护器,它 (选填“能”或“不能”)防止站在绝缘凳上的人同时接触火线和零线而触电(双线触电)。
16.(2021河北唐山遵化模拟)控制家用电器的开关要串联在 线和用电器之间,当家中同时使用的用电器的总功率过大时,家庭电路中的 (选填“漏电保护器”或“空气开关”)会自动断开,切断电路,起到保护电路的作用。
第2节 家庭电路中电流过大的原因
1.答案 A 开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,故A符合题意;若插头中的两个线头相碰,当把插头插入插座时,插头将家庭电路的火线和零线相连而短路,使空气开关跳闸,故B不符合题意;电路中增加大功率的用电器,当用电器的总功率过大时,会引起家庭电路中空气开关跳闸,故C不符合题意;电线的绝缘皮损坏,很容易造成短路现象,会使得电流过大,引起家庭电路空气开关跳闸,故D不符合题意。故选A。
2.答案 C 电能表是测量用电器消耗电能(电流做功)的仪表,故A错误;铜丝的熔点很高,不易自动熔断,起不到保护电路的作用,故B错误;空气开关“跳闸”的原因可能是电路发生了短路,也可能是用电器的总功率过大,故C正确;在使用试电笔时,如果手不接触笔尾金属体,无论笔尖金属体接触火线还是零线,氖管都不发光,故D错误。故选C。
3.答案 A 电能表是测量用电器消耗电能的仪表,故A正确;漏电保护器一般是在电路发生漏电现象时才会自动切断电路,而电路中电流过大不会使漏电保护器自动切断电路,故B错误;家庭电路中的电冰箱的压缩机与照明灯工作时互不影响,是并联的,故C错误;空气开关跳闸的原因是短路或电路总功率过大,故D错误。故选A。
4.答案 B 空气开关在电路过载或短路时,即电路电流过大时起到保护作用,当人发生触电时不会起保护作用,故A错误;如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时通过火线和零线的电流不相等,漏电保护器会迅速切断电路,对人身起到保护作用,故B正确;保险装置在电路中电流过大时会切断电源,起到保护电路的作用,故C错误;有金属外壳的用电器通过三孔插座与大地相连,用电器外壳万一带电,电流会通过导线导入大地,防止人员触电事故的发生,在人不小心接触了火线时不会对人起到保护作用,故D错误。故选B。
5.答案 C 在家庭电路中,当电路发生短路或电路中用电器总功率过大时,干路中的电流会过大,会导致空气开关“跳闸”,即空气开关发生跳闸的原因一定是总电流过大,故B、D错误,C正确;用电器过多,但总功率不一定大,故A错误。故选C。
6.答案 A 熔丝和导线串联,熔丝熔断前,熔丝中电流与A、B间导线中电流相等,故A错误;断开电源,在B、D间连上一根导线,再次接通电源时,灯发生短路,不亮,熔丝熔断,是电流过大导致的,故B正确;由于灯泡发生短路,所以虽然熔丝熔断,但灯泡是完好的,故C正确;据安全用电的知识可知,绝对不能用铜丝代替熔丝,故D正确。故选A。
7.答案 A 甲图中,闭合开关,电流从火线经保险丝、金属丝回到零线,造成电路短路,同时灯泡也被短路,灯泡中没有电流通过,不发光,保险丝熔断,故A正确、B不正确。乙图中,各用电器是并联的,同时工作的用电器越多,电路总电阻越小,总功率越大,由公式I=PU知,电路总电流越大,所以各开关都闭合时,保险丝会因为总电流过大而熔断,故C、D错误。故选A。
8.答案 B 漏电保护器应该安装在干路中,被保护的线路应当接在漏电保护器的右边,故A错误;A处在火线上,B处在零线上,当通过A、B两处的电流不相等时,漏电保护器能检测出“漏电了”,从而迅速切断电路,故B正确;当有人站在地上接触C处时,人会发生触电事故,则漏电保护器会切断电路,故C错误;正常情况下用电器金属外壳接地时不会导致漏电保护器断开电路,故D错误。故选B。
9.答案 D 在家庭电路中,各用电器是并联的,并联电路电阻越并越小,因此家庭电路中同时工作的家用电器越多,电路的总电阻就越小,故A错;空气开关跳闸是由于用电器总功率过大或电路短路,故B错;如果家庭电路中不安装保险丝,当发生短路时,电流不会通过用电器,此时导线中电流过大可能会引发火灾,故C错;电炉在使用时,电炉丝和导线串联,I电炉丝=I导线,通电时间t相同,因为Q=I2Rt,R电炉丝>R导线,所以电流产生的热量:Q电炉丝>Q导线,从而出现电炉丝放出大量的热,而导线几乎不发热的现象,故D正确。故选D。
10.答案 D 拆掉开关S2,两条导线连在一起,插座丁与插座甲串联,不会引起危险,不符合题意,故A错。拆掉开关S3,两条导线连在一起,灯乙与插座甲串联,不会引起危险,不符合题意,故B错;拆掉插座甲,两条导线连一起,闭合S3,灯乙处于通路,不会引起危险,不符合题意,故C错;拆掉灯泡丙,两条导线连在一起,当开关S1闭合时,将发生短路,会因电路中电流过大,易引起火灾,符合题意,故D正确。故选D。
11.答案 过大 短路 变大
解析 引起家庭电路中电流过大的原因:一是短路,二是过载,即用电器总功率过大。这些可能造成电流过大引发安全事故。在家庭电路中,线路连接处因接触不良,电阻较大,连接处与导线串联在电路中,通过的电流相等、通电时间相等,由Q=I2Rt可知,连接处产生的热量较多,比别处更容易发热,加速导线老化,甚至引起火灾。
12.答案 并 不高于36 (1)总功率 (2)短路
解析 在家庭电路中,各用电器工作时互不影响,所以它们之间应该并联。经实验证明只有不高于36 V的电压对人体才是安全的。在家庭电路中,造成电流过大保险丝熔断的原因有两个:一是用电器的总功率过大,二是电路发生短路。
13.答案 电流 安全用电
解析 当家庭电路中同时使用几个大功率的用电器时,用电器总功率过大,根据公式P=UI,家庭电路电压U=220 V一定,所以用电功率P越大,电流I就会越大;为了用电的安全,我们要树立节约用电、安全用电的意识。
14.答案 火 1
解析 为了用电的安全,保险盒必须安装在火线上;三孔插座要求“左零右火上接地”,所以插座的第1孔与零线相连。
15.答案 并 电路发生短路 用电器的总功率过大 不能
解析 接线板上的多个插座与指示灯在工作时互不影响,若指示灯损坏,插座仍然能工作,所以它们之间是并联的。
家庭电路中空气开关的作用是保护电路,当电路中发生短路或用电器总功率过大时,会引起空气开关跳闸。
当站在绝缘凳上的人同时接触火线和零线时,电流没有流向大地,此时流过火线与零线的电流相等,根据漏电保护器的工作原理可知,此时漏电保护器不会切断电路,即不能防止触电。
16.答案 火 空气开关
解析 为了用电的安全,控制家用电器的开关要串联在火线和用电器之间;电路中同时使用的用电器总功率过大时,由P=UI可知会使电路电流过大,空气开关能自动断开,起到保护电路的作用。
