物理八年级上册第四章 光的折射 透镜综合与测试达标测试

这是一份物理八年级上册第四章 光的折射 透镜综合与测试达标测试，共9页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

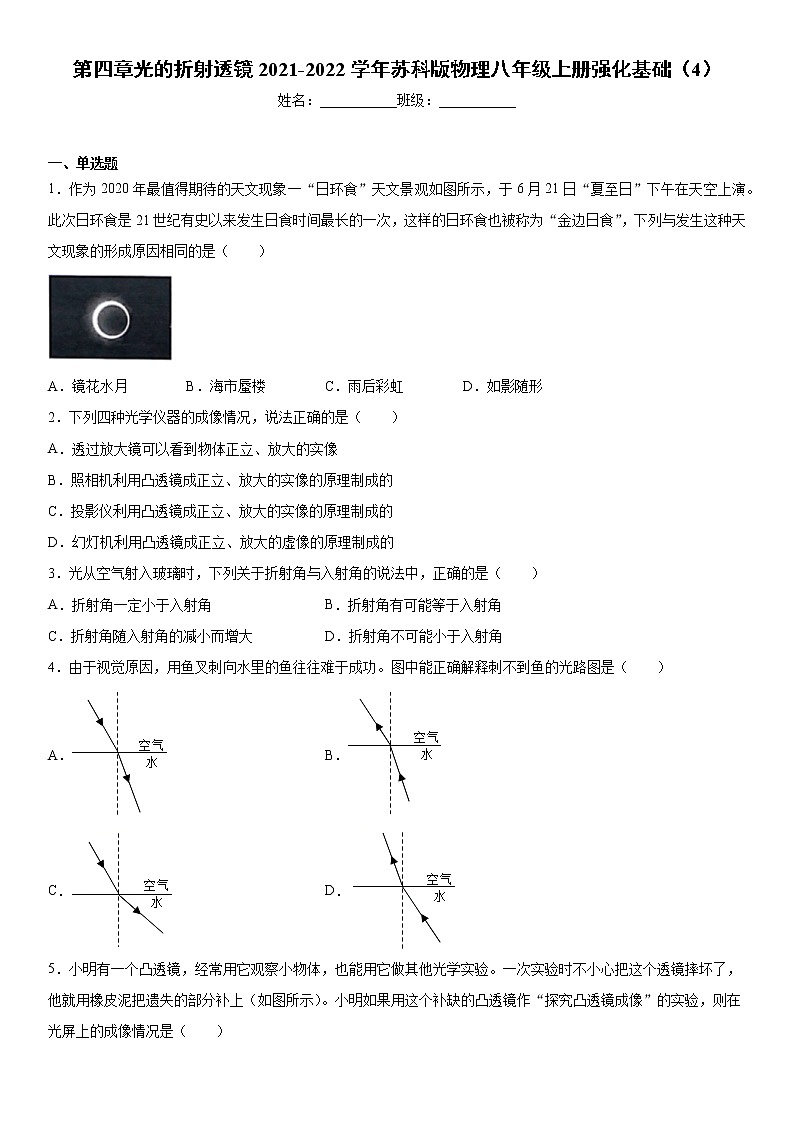

一、单选题
1．作为2020年最值得期待的天文现象一“日环食”天文景观如图所示，于6月21日“夏至日”下午在天空上演。此次日环食是21世纪有史以来发生日食时间最长的一次，这样的日环食也被称为“金边日食”，下列与发生这种天文现象的形成原因相同的是（ ）
A．镜花水月B．海市蜃楼C．雨后彩虹D．如影随形
2．下列四种光学仪器的成像情况，说法正确的是（ ）
A．透过放大镜可以看到物体正立、放大的实像
B．照相机利用凸透镜成正立、放大的实像的原理制成的
C．投影仪利用凸透镜成正立、放大的实像的原理制成的
D．幻灯机利用凸透镜成正立、放大的虚像的原理制成的
3．光从空气射入玻璃时，下列关于折射角与入射角的说法中，正确的是（ ）
A．折射角一定小于入射角B．折射角有可能等于入射角
C．折射角随入射角的减小而增大D．折射角不可能小于入射角
4．由于视觉原因，用鱼叉刺向水里的鱼往往难于成功。图中能正确解释刺不到鱼的光路图是（ ）
A．B．
C．D．

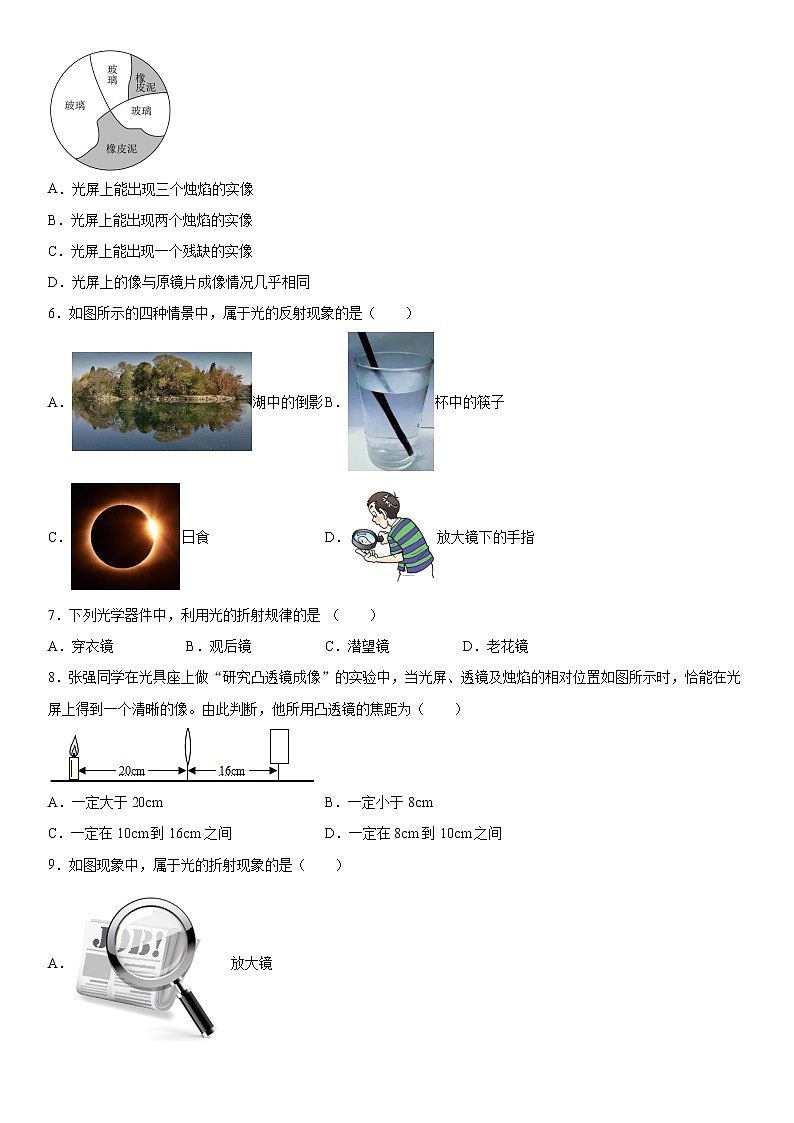

5．小明有一个凸透镜，经常用它观察小物体，也能用它做其他光学实验。一次实验时不小心把这个透镜摔坏了，他就用橡皮泥把遗失的部分补上（如图所示）。小明如果用这个补缺的凸透镜作“探究凸透镜成像”的实验，则在光屏上的成像情况是（ ）
A．光屏上能出现三个烛焰的实像
B．光屏上能出现两个烛焰的实像
C．光屏上能出现一个残缺的实像
D．光屏上的像与原镜片成像情况几乎相同
6．如图所示的四种情景中，属于光的反射现象的是（ ）
A．湖中的倒影B．杯中的筷子
C．日食D．放大镜下的手指
7．下列光学器件中，利用光的折射规律的是 （ ）
A．穿衣镜B．观后镜C．潜望镜D．老花镜
8．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距为（ ）
A．一定大于20cmB．一定小于8cm
C．一定在10cm到16cm之间D．一定在8cm到10cm之间
9．如图现象中，属于光的折射现象的是（ ）
A． 放大镜

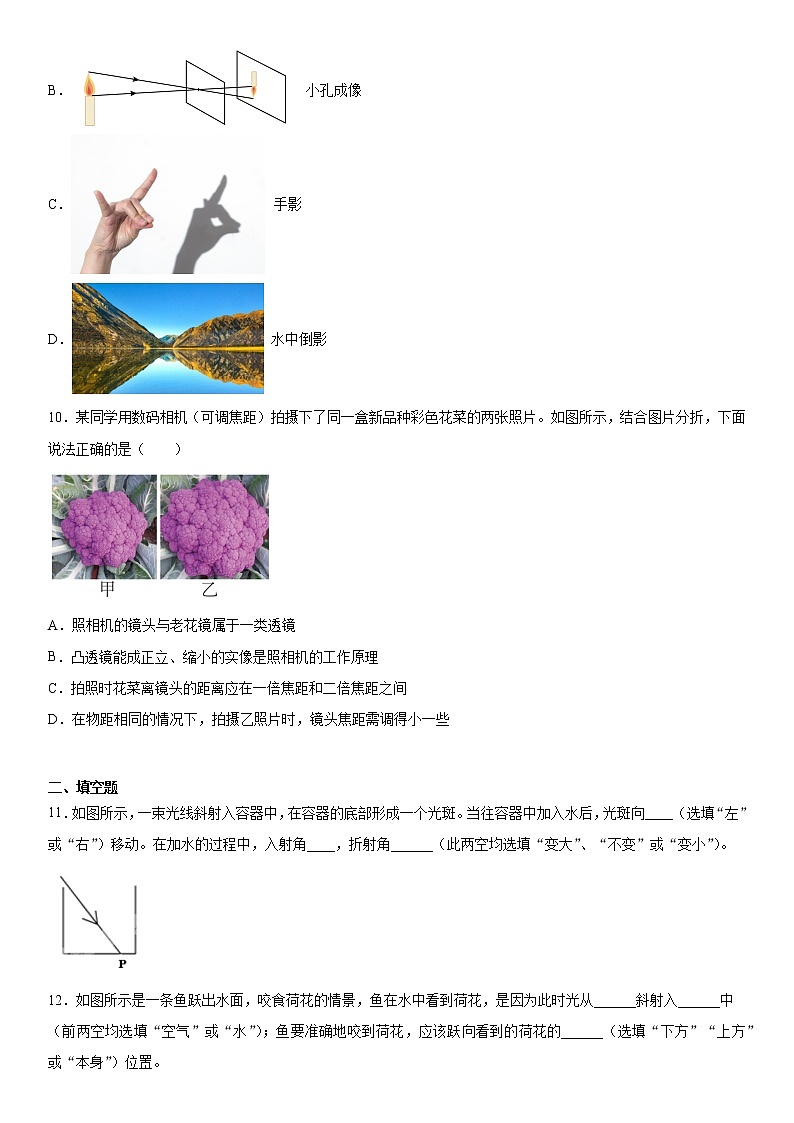

B． 小孔成像
C． 手影
D． 水中倒影
10．某同学用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。如图所示，结合图片分折，下面说法正确的是（ ）
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成正立、缩小的实像是照相机的工作原理
C．拍照时花菜离镜头的距离应在一倍焦距和二倍焦距之间
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
二、填空题
11．如图所示，一束光线斜射入容器中，在容器的底部形成一个光斑。当往容器中加入水后，光斑向____（选填“左”或“右”）移动。在加水的过程中，入射角____，折射角______（此两空均选填“变大”、“不变”或“变小”）。
12．如图所示是一条鱼跃出水面，咬食荷花的情景，鱼在水中看到荷花，是因为此时光从______斜射入______中（前两空均选填“空气”或“水”）；鱼要准确地咬到荷花，应该跃向看到的荷花的______（选填“下方”“上方”或“本身”）位置。
13．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
14．投影仪：镜头是____透镜；投影仪的平面镜的作用是__；成像原理：物体到透镜的距离（物距）______二倍焦距，______一倍焦距，成的是倒立、_____的实像；
15．如图所示，光斜射到空气和玻璃界面时发生反射和折射的现象，如图可知：_________是法线，_________是入射光线（用字母表示），折射角为_________度，界面的_________边是玻璃（选填“左”“右”“上”“下”）。
16．“扫扫二维码，共享新生活”。用手机扫描二维码，相当于给二维码拍一张照片，如图所示。手机屏幕上成的是________像（填“实”或“虚”），将手机远离二维码时，屏幕上成的像会________（填“变大”或“变小”）。
三、实验题
17．在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=______cm。
（2）如图乙，光屏上呈现清晰的像，此像的性质是________的实像（选填“放大”或“缩小”）。若保持蜡烛和光屏位置不变，移动透镜至_______cm刻度线处，光屏上能再次呈现清晰的像。
（3）课后，小丽和小明又尝试，当他们相距2m，通过同一块焦距为15cm的凸透镜观看对方，小明刚好通过透镜能看到小丽眼睛正立的像，则下列说法中不正确的是（____）
A．此时小丽的眼睛在凸透镜的一倍焦距以内
B．若图片中小丽的手将透镜水平向右移动一定距离，小明看到正立的像有可能变大
C．小丽从透镜中看不到小明的像
D．小丽从透镜中看到小明倒立缩小的像
18．小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）测量焦距：如图所示让一束平行光经过凸透镜，在光屏上得到一个最小、最亮的光斑。此现象说明了凸透镜对光具有_________作用，并可得出此透镜的焦距为_________cm。
（2）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到_______，这样做是为了__________。
（3）当蜡烛距凸透镜25cm时，移动光屏，可在光屏上得到一个清晰的倒立、________（选填“放大”或“缩小”）的__________。（选填“实”或“虚”）像，依据此原理，人们制成的光学仪器是______。
（4）将蜡烛向凸透镜靠近，移动到某一位置时，无论怎样移动光屏，都不能在光屏上成像，原因是______。
（5）小明在图所示位置得到一个清晰的像。老师要求他在凸透镜不动的情况下。让在光屏上的实像变大些，小明应当把蜡烛向______（选填“远离”或“靠近”）透镜方向移动。同时把光屏向______（选填“远离”或“靠近”）透镜方向移动。
（6）小明把爷爷的老花眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。她应当向__________（选填“远离”或“靠近”）透镜的方向移动光屏，可再次得到清晰的像。
（7）实验一段时间蜡烛变短，要使烛焰像仍然成在光屏的中心，应将光屏向______移动。
（8）一位同学如图所示的装置进行实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小的实像A，接下来改用焦距为10cm的凸透镜乙继续进行实验，如不改变发光体和凸透镜的位置，要在光屏上成清晰的像B，光屏应该向______（“左”或“右”）移动。像B与像A比较______（“变大”“变小”“不变”）。
19．小明在做“探究凸透镜成像规律”的实验中：凸透镜位于光具座上刻度为50cm处。
（1）在如图甲所示的位置上，成的像是等大的倒立的实像．分析实验成像情况可知实验中所用凸透镜的焦距为_____cm。调节光具座上烛焰、透镜和光屏三者的中心在_____。
（2）当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；若蜡烛烧短后，烛燃的像成在光屏的_____（选填“上方”或“下方”）。
（3）在（2）小问的基础上若光屏和凸透镜位置不变，则应在凸透镜和蜡烛之间放置一个合适的_____（选填“远视眼镜”或“近视眼镜”）才能再次在光屏上成清晰的像。
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像（____）
A．只出现烛焰像的上半部分
B．只出现烛焰像的下半部分
C．出现烛焰完整的像，但像更小了
D．像仍然是完整的，且大小不变，只是变暗了．
20．小华想探究凸透镜成像规律。其中凸透镜的焦距为10cm，请你帮他完成下列内容：
（1）他利用图所示的装置做“探究凸透镜成像规律”的实验。
①实验过程中，他将点燃的蜡烛放置在距凸透镜25cm处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是 _____、_____的实像。生活中的 _____（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像规律工作的。
②小华接着将蜡烛向右移动10cm，此时应将光屏向 _____（选填“左”或“右”）移动才能得到一清晰实像；该像的大小比蜡烛没有移动之前所成的像更 _____（选填“大”或“小”）了。
（2）小华将凸透镜C固定在光具座上50cm刻度线处，将点燃的蜡烛放在距凸透镜18cm处，在透镜另一侧距透镜32cm处的光屏上得到烛焰清晰的像。该透镜的焦距范围是 _____cm＜f＜_____cm。
21．在“探究凸透镜成像规律”的实验中。
（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛如图，则C处应放置______（选填“凸透镜”或“光屏”）。器材正确放置后，应调节烛焰、凸透镜和光屏的中心在______；
（2）实验小组实验中，得到如下数据：
①正确操作后表中实验序号3的像距应为______cm，此次像比实验序号4的像_____（选填“大”或“小”）。
②从数据可得到结论：物距一定时，焦距越大，所成的实像像距越_______。
（3）人眼的晶状体相当于一个凸透镜，视网膜相当于光屏，为了看清物体，人眼在由远到近观察物体时，晶状体的焦距会_____（填“变大”“不变”或“变小”）。
实验序号
物距u/cm
焦距f/cm
像的性质
像距v/cm
1
30
10
倒立缩小实像
15
2
25
10
倒立缩小实像
16.7
3
15
10
倒立放大实像
4
14
10
倒立放大实像
35
5
30
12
倒立缩小实像
20
6
30
15
倒立等大实像
30
参考答案
1．D
2．C
3．B
4．B
5．D
6．A
7．D
8．D
9．A
10．A
11．左 不变 不变
12．空气 水 下方
13．b e
14．凸 改变光的传播方向 小于 大于 放大
15．BF/FB GO/OG 60 右
16．实 变小
17．10.0 放大 40 D
18．会聚 10 同一高度 使像成在光屏中央 缩小 实 照相机 此时蜡烛与凸透镜之间的距离小于一倍焦距 靠近 远离 靠近 上 左 变小
19．10.0 同一高度 右 放大 上方 远视眼镜 D
20．倒立 缩小 照相机 右 大 9 16
21．光屏 同一高度 30 小 大 变小
