2021学年第四章 光的折射 透镜综合与测试精练

这是一份2021学年第四章 光的折射 透镜综合与测试精练，共7页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

一、单选题
1．如图是某同学在沂河边临工大桥拍下的一张美丽景片。根据此照片可推断（ ）
A．桥上索塔有多高，沂河水有多深
B．塔的倒影是光的直线传播形成的
C．大桥通过照相机镜头成正立、缩小的实像
D．塔的倒影通过照相机镜头成倒立、缩小的实像
2．下列光现象中，属于光沿直线传播的是（ ）
A．雨后彩虹B．海市蜃楼C．小孔成像D．镜花水月
3．下列光现象中，属于光的折射现象的是（ ）
A．人佩戴凹透镜矫正近视眼
B．平静的湖面可以看到蓝天白云
C．光遇到不透明的物体后，形成影子
D．阳光透过树叶间的缝隙射到地面上形成圆形光斑
4．近处的物体反射（发出）的光经眼睛折射后所成的像落在视网膜的后方，导致人看不清物体，这种情况下，需要用下列哪种镜来矫正（ ）
A．平面镜B．凸透镜C．凹透镜D．三棱镜
5．如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（ ）
A．平面镜B．凸透镜
C．凹透镜D．前三者均可
6．小晨在做探究凸透镜成像规律的实验，如图所示，点为一倍焦距处，点为二倍焦距处。下列说法错误的是（ ）
A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像
7．如图所示，手机扫描二维码。相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。下列说法正确的是（ ）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间
C．要使屏幕上二维码的像变小，只需将二维码远离凸透镜
D．影像传感器上成的是正立的实像
8．下列现象中，属于光的反射现象的是（ ）
A．阳光在整个大气中的传播过程
B．沙漠上出现海市蜃楼现象
C．夜晚池塘水中有一个月亮的“影子”
D．挖隧道时激光准直
9．在做凸透镜成像的实验中发现，当物体与凸透镜相距u=8cm时，经凸透镜成正立的像；当物体距凸透镜u=12cm时，成倒立的像。则下列判断一定正确的是（ ）
A．当物体距凸透镜u=20cm时，成放大的实像
B．当物体距凸透镜u=20cm时，成缩小的实像
C．当物体距凸透镜u=16cm时，成缩小的实像
D．当物体距凸透镜u=16cm时，成放大的实像

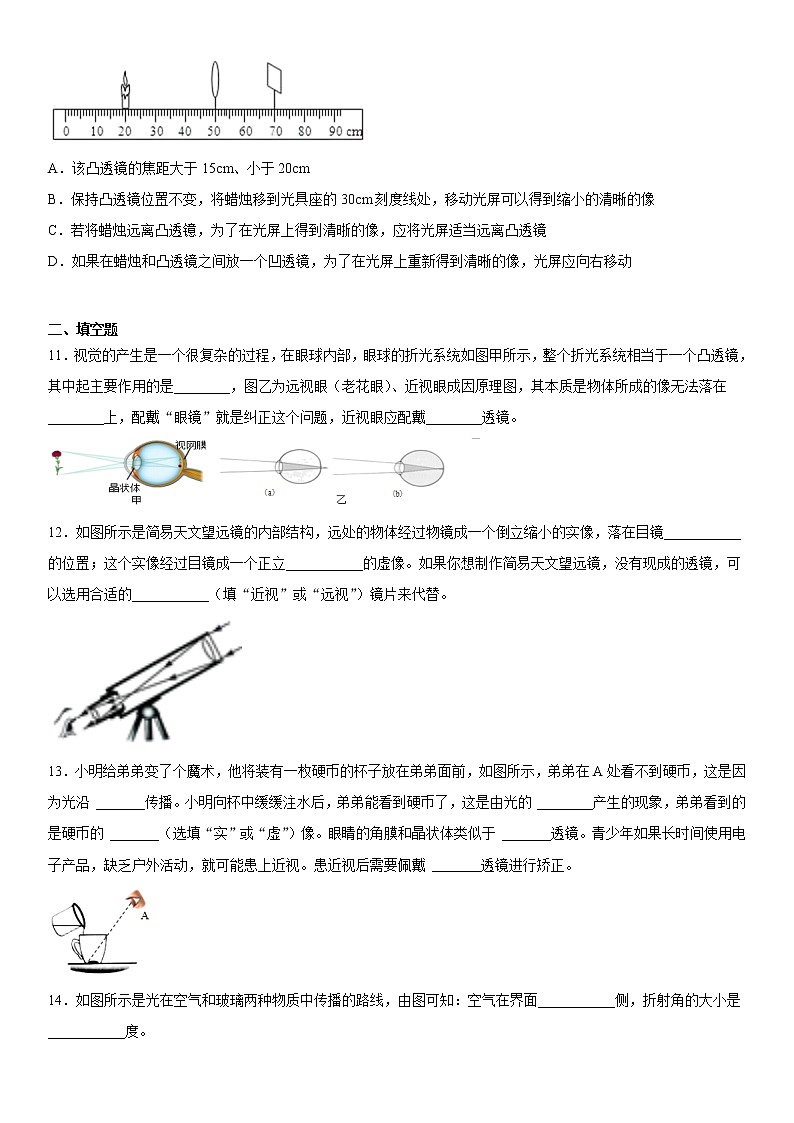

10．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm时，在光屏上得到一个潸晰的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm、小于20cm
B．保持凸透镜位置不变，将蜡烛移到光具座的30cm刻度线处，移动光屏可以得到缩小的清晰的像
C．若将蜡烛远离凸透镱，为了在光屏上得到清晣的像，应将光屏适当远离凸透镜
D．如果在蜡烛和凸透镜之间放一个凹透镜，为了在光屏上重新得到清晰的像，光屏应向右移动
二、填空题
11．视觉的产生是一个很复杂的过程，在眼球内部，眼球的折光系统如图甲所示，整个折光系统相当于一个凸透镜，其中起主要作用的是________，图乙为远视眼（老花眼）、近视眼成因原理图，其本质是物体所成的像无法落在________上，配戴“眼镜”就是纠正这个问题，近视眼应配戴________透镜。
12．如图所示是简易天文望远镜的内部结构，远处的物体经过物镜成一个倒立缩小的实像，落在目镜___________的位置；这个实像经过目镜成一个正立___________的虚像。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的___________（填“近视”或“远视”）镜片来代替。
13．小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿 _______传播。小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的 ________产生的现象，弟弟看到的是硬币的 _______（选填“实”或“虚”）像。眼睛的角膜和晶状体类似于 _______透镜。青少年如果长时间使用电子产品，缺乏户外活动，就可能患上近视。患近视后需要佩戴 _______透镜进行矫正。
14．如图所示是光在空气和玻璃两种物质中传播的路线，由图可知：空气在界面___________侧，折射角的大小是___________度。
三、实验题
15．小华想探究凸透镜成像规律。其中凸透镜的焦距为10cm，请你帮他完成下列内容：
（1）他利用图所示的装置做“探究凸透镜成像规律”的实验。
①实验过程中，他将点燃的蜡烛放置在距凸透镜25cm处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是 _____、_____的实像。生活中的 _____（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像规律工作的。
②小华接着将蜡烛向右移动10cm，此时应将光屏向 _____（选填“左”或“右”）移动才能得到一清晰实像；该像的大小比蜡烛没有移动之前所成的像更 _____（选填“大”或“小”）了。
（2）小华将凸透镜C固定在光具座上50cm刻度线处，将点燃的蜡烛放在距凸透镜18cm处，在透镜另一侧距透镜32cm处的光屏上得到烛焰清晰的像。该透镜的焦距范围是 _____cm＜f＜_____cm。
16．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究。
（1）为了测量凸透镜焦距，他让一束平行光正对射向该凸透镜，调节光屏位置直到光屏上得到一个最小最亮的光斑，该点即为凸透镜的___________。他测出该凸透镜的焦距为；
（2）实验时应将烛焰、凸透镜和光屏三者中心调节到同一高度，目的是___________；
（3）如下图所示，蜡烛在图示位置时，光屏上呈现出清晰的像，则此时烛焰所成的像是___________（选填“缩小”“等大”或“放大”）、倒立的实像，生活中的___________就是利用这一原理制成的。如果使烛焰沿主轴向左移动，仍要在光屏上得到清晰的像，则光屏应向___________（选填“左”或“右”）移动，且移动的距离___________（选填“大于”“等于”或“小于”）；
（4）接着小滨又用红色的发光二极管按“F”字样镶嵌在白色不透明方格板上代替烛焰作为光源。将光源“F”放在距该透镜处，其大小如下图甲所示，调整后，在光屏上得到清晰像，再用遮光罩将凸透镜的上半部分遮住，在光屏上所成像可能是下图乙四幅图中的___________。
17．用如图所示的装置做“探究凸透镜成像规律”实验。
（1）如图甲所示，凸透镜位置固定。当发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑，则该透镜的焦距为____________cm。
（2）小明用蜡烛代替小灯泡继续做实验，实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，要想使像成在光屏中央，应调节蜡烛向_____________（填“上”或“下”）移动。烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是倒立、____________的实像（选填“放大”“等大”或“缩小”）。
（3）若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向____________（选填“左”或“右”）适当移动一段距离，再调整光屏的位置。
（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向
右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是____________透镜，老师的视力缺陷是____________（选填“近视”或“远视”）。
18．小刚探究“凸透镜成像规律”的实验装置如图所示，其中焦距为 15cm 的凸透镜固定在光具座上 50cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧。
（1）小刚将蜡烛移至光具座上 10cm 刻度线处，移动光屏至___________cm –___________ cm 刻度线区间。直到烛焰在光屏上成清晰的像，则该像是___________ 的实像；（选填“放大”、“等大” 或“缩小”）
（2）小刚将蜡烛移至光具座上 30cm 刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是___________的实像，（选填“倒立”或“正立”），如果发现烛焰在光屏上成的像偏上，则可将凸透镜向 ___________调节（选填“上”或“下”）。
（3）小刚将蜡烛移至光具座上 40cm 刻度线处，小刚从透镜的___________侧（选填“左”或“右”）通过透镜可以看到烛焰___________的像（选填“倒立”或“正立”）。在光屏上___________承接到这个像（选填“能”或“不能”）。
参考答案
1．D
2．C
3．A
4．B
5．D
6．D
7．C
8．C
9．D
10．D
11．晶状体 视网膜 凹
12．一倍焦距内 放大 远视
13．直线 折射 虚 凸 凹
14．左 30
15．倒立 缩小 照相机 右 大 9 16
16．焦点 使像呈现在光屏中央 放大 投影仪 左 大于 D
17．10.0 上 放大 右 凹 近视
18．65 80 缩小 倒立 下 右 正立 不能
