2022年沪科版物理九年级第二学期期末检测卷

这是一份2022年沪科版物理九年级第二学期期末检测卷，共7页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

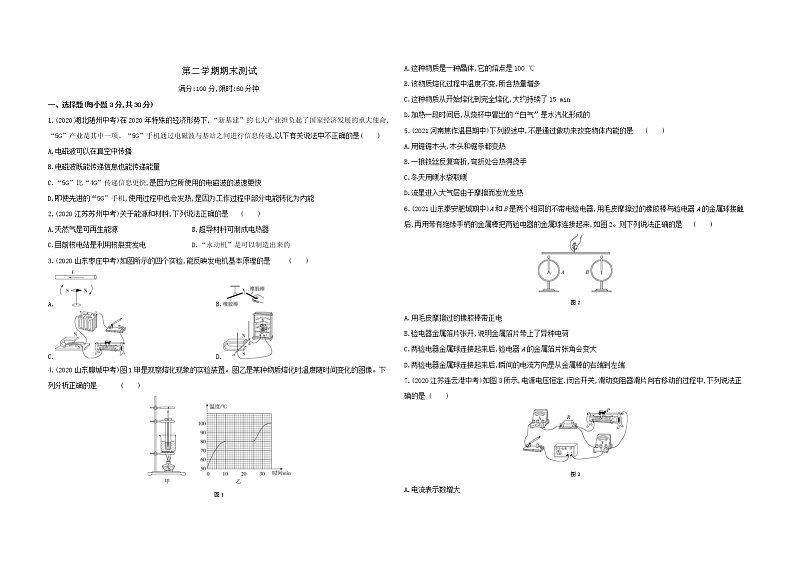

一、选择题(每小题3分,共30分)
1.(2020湖北随州中考)在2020年特殊的经济形势下,“新基建”的七大产业担负起了国家经济发展的重大使命,“5G”产业是其中一项。“5G”手机通过电磁波与基站之间进行信息传递,以下有关说法中不正确的是( )
A.电磁波可以在真空中传播
B.电磁波既能传递信息也能传递能量
C.“5G”比“4G”传递信息更快,是因为它所使用的电磁波的波速更快
D.即使先进的“5G”手机,使用过程中也会发热,是因为工作过程中部分电能转化为内能
2.(2020江苏苏州中考)关于能源和材料,下列说法正确的是 ( )
A.天然气是可再生能源B.超导材料可制成电热器
C.目前核电站是利用核裂变发电D.“永动机”是可以制造出来的
3.(2020山东枣庄中考)如图所示的四个实验,能反映发电机基本原理的是( )
A. B.
C. D.
4.(2020山东聊城中考)图1甲是观察熔化现象的实验装置。图乙是某种物质熔化时温度随时间变化的图像。下列分析正确的是( )
图1
A.这种物质是一种晶体,它的熔点是100 ℃
B.该物质熔化过程中温度不变,所含热量增多
C.这种物质从开始熔化到完全熔化,大约持续了15 min
D.加热一段时间后,从烧杯中冒出的“白气”是水汽化形成的
5.(2021河南焦作温县期中)下列叙述中,不是通过做功来改变物体内能的是( )
A.用锯锯木头,木头和锯条都变热
B.一根铁丝反复弯折,弯折处会热得烫手
C.冬天用暖水袋取暖
D.流星进入大气层由于摩擦而发光发热
6.(2021山东泰安肥城期中)A和B是两个相同的不带电验电器,用毛皮摩擦过的橡胶棒与验电器A的金属球接触后,再用带有绝缘手柄的金属棒把两验电器的金属球连接起来,如图2。则下列说法正确的是( )
图2
A.用毛皮摩擦过的橡胶棒带正电
B.验电器金属箔片张开,说明金属箔片带上了异种电荷
C.两验电器金属球连接起来后,验电器A的金属箔片张角会变大
D.两验电器金属球连接起来后,瞬间的电流方向是从金属棒的右端到左端
7.(2020江苏连云港中考)如图3所示,电源电压恒定,闭合开关,滑动变阻器滑片向右移动的过程中,下列说法正确的是( )
图3
A.电流表示数增大
B.电压表示数减小
C.定值电阻R两端的电压增大
D.电压表示数与电流表示数比值增大

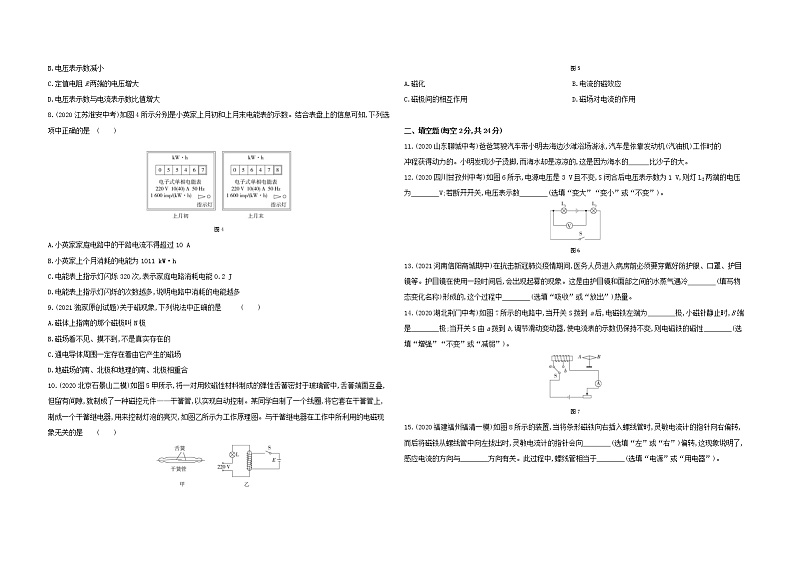

8.(2020江苏淮安中考)如图4所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知,下列选项中正确的是( )
图4
A.小英家家庭电路中的干路电流不得超过10 A
B.小英家上个月消耗的电能为1011 kW·h
C.电能表上指示灯闪烁320次,表示家庭电路消耗电能0.2 J
D.电能表上指示灯闪烁的次数越多,说明电路中消耗的电能越多
9.(2021独家原创试题)关于磁现象,下列说法中正确的是( )
A.磁体上指南的那个磁极叫N极
B.磁场看不见、摸不到,不是真实存在的
C.通电导体周围一定存在着由它产生的磁场
D.地磁场的南、北极和地理的南、北极相重合
10.(2020北京石景山二模)如图5甲所示,将一对用软磁性材料制成的弹性舌簧密封于玻璃管中,舌簧端面互叠,但留有间隙,就制成了一种磁控元件——干簧管,以实现自动控制。某同学自制了一个线圈,将它套在干簧管上,制成一个干簧继电器,用来控制灯泡的亮灭,如图乙所示为工作原理图。与干簧继电器在工作中所利用的电磁现象无关的是( )
图5
A.磁化 B.电流的磁效应
C.磁极间的相互作用 D.磁场对电流的作用
二、填空题(每空2分,共24分)
11.(2020山东聊城中考)爸爸驾驶汽车带小明去海边沙滩浴场游泳,汽车是依靠发动机(汽油机)工作时的 冲程获得动力的。小明发现沙子烫脚,而海水却是凉凉的,这是因为海水的 比沙子的大。
12.(2020四川甘孜州中考)如图6所示,电源电压是3 V且不变,S闭合后电压表示数为1 V,则灯L2两端的电压为 V;若断开开关,电压表示数 (选填“变大”“变小”或“不变”)。
图6
13.(2021河南信阳商城期中)在抗击新冠肺炎疫情期间,医务人员进入病房前必须要穿戴好防护服、口罩、护目镜等。护目镜在使用一段时间后,会出现起雾的现象。这是由护目镜和面部之间的水蒸气遇冷 (填写物态变化名称)形成的,这个过程中 (选填“吸收”或“放出”)热量。
14.(2020湖北荆门中考)如图7所示的电路中,当开关S拨到a后,电磁铁左端为 极,小磁针静止时,B端是 极;当开关S由a拨到b,调节滑动变动器,使电流表的示数仍保持不变,则电磁铁的磁性 (选填“增强”“不变”或“减弱”)。
图7
15.(2020福建福州福清一模)如图8所示的装置,当将条形磁铁向右插入螺线管时,灵敏电流计的指针向右偏转,而后将磁铁从螺线管中向左拔出时,灵敏电流计的指针会向 (选填“左”或“右”)偏转,这现象说明了,感应电流的方向与 方向有关。此过程中,螺线管相当于 (选填“电源”或“用电器”)。
图8

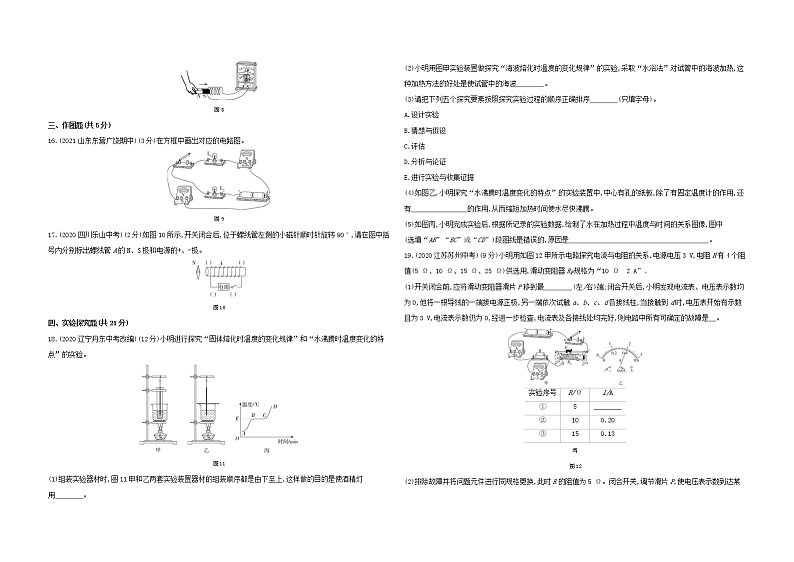

三、作图题(共5分)
16.(2021山东东营广饶期中)(3分)在方框中画出对应的电路图。
图9
17.(2020四川乐山中考)(2分)如图10所示,开关闭合后,位于螺线管左侧的小磁针顺时针旋转90°,请在图中括号内分别标出螺线管A的N、S极和电源的+、-极。
图10
四、实验探究题(共21分)
18.(2020辽宁丹东中考改编)(12分)小明进行探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”的实验。
图11
(1)组装实验器材时,图11甲和乙两套实验装置器材的组装顺序都是由下至上,这样做的目的是使酒精灯用 。
(2)小明用图甲实验装置做探究“海波熔化时温度的变化规律”的实验,采取“水浴法”对试管中的海波加热,这种加热方法的好处是使试管中的海波 。
(3)请把下列五个探究要素按照探究实验过程的顺序正确排序 (只填字母)。
A.设计实验
B.猜想与假设
C.评估
D.分析与论证
E.进行实验与收集证据
(4)如图乙,小明探究“水沸腾时温度变化的特点”的实验装置中,中心有孔的纸板,除了有固定温度计的作用,还有 的作用,从而缩短加热时间使水尽快沸腾。
(5)如图丙,小明完成实验后,根据所记录的实验数据,绘制了水在加热过程中温度与时间的关系图像,图中 (选填“AB”“BC”或“CD”)段图线是错误的,原因是 。
19.(2020江苏苏州中考)(9分)小明用如图12甲所示电路探究电流与电阻的关系,电源电压3 V,电阻R有4个阻值(5 Ω、10 Ω、15 Ω、25 Ω)供选用,滑动变阻器RP规格为“10 Ω 2 A”。
(1)开关闭合前,应将滑动变阻器滑片P移到最 (左/右)端;闭合开关后,小明发现电流表、电压表示数均为0,他将一根导线的一端接电源正极,另一端依次试触a、b、c、d各接线柱,当接触到d时,电压表开始有示数且为3 V,电流表示数仍为0,经进一步检查,电流表及各接线处均完好,则电路中所有可确定的故障是 。
丙
图12
(2)排除故障并将问题元件进行同规格更换,此时R的阻值为5 Ω。闭合开关,调节滑片P,使电压表示数到达某一数值,此时电流表示数如图乙所示,该示数为 A。接着将R阻值换成10 Ω,向 (左/右)端移动滑动变阻器滑片,以保持电压表的示数不变。
(3)将R阻值换成15 Ω重复上述操作。三组数据如图丙所示,由此可得:电压一定时,电流与电阻成 。为提高结论的可靠性,换用阻值为25 Ω的电阻继续上述实验,是否可行? (可行/不可行)。
(4)下列图像中,能大致反映本实验中各物理量之间关系的是 。
五、计算题(共20分)
20.(2021山东济南济阳期中)(8分)现在有些学校还是用干木柴烧开水供给学生饮用。若每次将100 kg、20 ℃的水烧开,需要8 kg的干木柴。已知大气压为一标准大气压,水的比热容为4.2×103 J/(kg·℃),干木柴的热值为1.2×107 J/kg,求:
(1)水吸收的热量;
(2)干木柴完全燃烧放出的热量;
(3)此灶锅的效率。
21.(2020重庆中考B卷)(12分)小明家用电火锅烹饪烤肉,肉烤熟后立即将电火锅调至“低温挡”,一段时间后锅内热油仍向外飞溅,容易烫伤家人。小明断开电源,看到电火锅铭牌的主要参数如图13甲所示;打开底盖,发现其工作电路原理如图乙所示,R1、R2为阻值未知的电热丝。为了对烤熟的食物保温,同时避免锅内热油向外飞溅,小明对电火锅的工作电路进行了改进,可以分别实现“高温挡”“低温挡”或“保温挡”功能,改进后的电路原理如图丙所示。求:
图13
(1)电火锅使用“高温挡”正常工作时电路中的电流;
(2)在图丙中,当S闭合,S1断开,S2接b时,电火锅处于“保温挡”,该状态下电火锅正常工作时消耗的电功率;
(3)用电高峰时电路的实际电压降为198 V。向锅内装2 kg温度为25 ℃的水,用“高温挡”连续工作100 s,水温升高到35 ℃,这时电火锅的加热效率η是多少?[已知水的比热容c水=4.2×103 J/(kg·℃),电热丝的电阻不随温度变化,水吸收的热量跟电火锅消耗的电能的比值叫做加热效率]
一、选择题
1.答案 C 电磁波的传播不需要介质,能在空气中传播,也能在真空中传播,既能传递信息,也能传递能量,A、B均正确;“5G”比“4G”传递信息更快,是因为它所使用的电磁波的频率更大,C错误;手机在使用的过程中出现发热现象,是由于工作过程中部分电能转化为内能,D正确。故选C。
2.答案 C 天然气使用后在短时间内不能再生,所以它是不可再生能源;超导材料在一定条件下阻值为零,不能制成电热器;目前核电站是利用核裂变方式来发电的;不可能制出“永动机”。故选C。
3.答案 D 发电机的工作原理是电磁感应现象。A图是奥斯特实验,说明通电导线周围存在磁场,A不符合题意。B图实验说明同种电荷相互排斥,B不符合题意。C图实验说明通电导体在磁场中受到力的作用,是电动机的工作原理,C不符合题意。D图实验说明在闭合回路中,部分导体做切割磁感线运动时,电路中产生感应电流,是发电机的工作原理,D符合题意。故选D。
4.答案 C 由图知,该物质在熔化过程中吸热,但温度保持80 ℃不变,所以该物质为晶体,它的熔点为80 ℃,A错误;该物质熔化过程中温度不变,吸收热量,热量是一个过程量,不能说物质含有多少热量,B错误;从图乙可知,该物质从第10分钟开始熔化,到第25分钟熔化完,所以熔化过程经历了25 min-10 min=15 min,且此过程中该物质处于固液共存的状态,C正确;从烧杯中冒出的“白气”是水蒸气液化形成的,D错误。故选C。
5.答案 C 用锯锯木头,木头和锯条都变热,是通过做功的方式来改变物体的内能的;一根铁丝反复弯折,弯折处会热得烫手,是通过做功的方式来改变物体的内能的;冬天用暖水袋取暖是通过热传递的方式来改变物体的内能的;流星进入大气层由于摩擦而发光发热,是通过做功的方式来改变物体的内能的。故选C。
6.答案 D 毛皮摩擦过的橡胶棒带负电,A错误;验电器金属箔片张开,是由于带同种电荷,相互排斥,B错误;用带绝缘柄的金属棒将两个验电器的金属球连起来,A验电器上的自由电子向验电器B转移,A验电器由于自由电子数量减少金属箔片张角会变小,B验电器金属箔片由于有多余的电子也带负电;因为电子带负电,电流方向与电子定向移动方向相反,所以瞬间电流方向是由金属棒的右端到左端,故C错误,D正确。故选D。
7.答案 D 由图可知,电阻R和滑动变阻器串联,电压表测量滑动变阻器两端的电压,电流表测量电路中的电流,滑动变阻器滑片向右移动的过程中,变阻器连入电路的电阻变大,电路中的总电阻变大,由I=UR可知,电路中的电流变小,即电流表的示数变小,由U=IR可知定值电阻R两端的电压变小,由串联电路电压的规律可知,变阻器两端的电压变大,即电压表的示数变大,故A、B、C错误;电压表的示数变大,电流表的示数变小,电压表示数与电流表示数比值增大,D正确。故选D。
8.答案 D 由图知小英家电能表允许通过的最大电流为40 A,因此小英家电路中的电流不得超过40 A,A错误;小英家上月消耗的电能为5 647.8 kW·h-5 546.7 kW·h=101.1 kW·h,B错误;指示灯闪烁320次消耗的电能W=3201600 kW·h=0.2 kW·h,C错误;“1 600 imp/(kW·h)”表示每消耗1 kW·h的电能,指示灯闪烁1 600次,电能表上指示灯闪烁的次数越多,则电路中消耗的电能越多,D正确。故选D。
9.答案 C 磁体上指南的那个磁极叫S极,A错误;磁场虽然看不见、摸不到,但是真实存在的,B错误;通电导体周围一定存在着由它产生的磁场,C正确;地磁场的南、北极和地理的南、北极并不重合,D错误。故选C。
10.答案 D S闭合时,控制电路接通,线圈产生磁场,舌簧被磁化,在两舌簧端面形成异名磁极,舌簧端面互叠部分因异名磁极相互吸引而吸合,于是工作电路接通。S断开时,两舌簧退磁,在弹力作用下分开,工作电路断开。故该装置中利用了电流的磁效应、磁化及磁极间的相互作用。没有利用磁场对电流的作用。故选D。
二、填空题
11.答案 做功 比热容
解析 在汽油机的一个工作循环中,做功冲程为汽车提供动力;因为海水的比热容比沙子的大,相同质量的海水和沙子相比,在相同光照下(或吸收相同热量),沙子升高的温度比水大。所以沙子很烫脚,而海水却是凉凉的。
12.答案 1 变大
解析 由电路图可知,闭合开关后,灯L1与L2串联,电压表测灯L2两端的电压;已知此时电压表示数是1 V,则灯L2两端的电压是1 V;断开开关S,电压表串联在电路中,电压表此时的示数约为3 V,所以断开开关后,电压表示数变大。
13.答案 液化 放出
解析 护目镜在使用一段时间后,会出现起雾的现象,这是护目镜和面部之间的水蒸气遇冷液化形成的小水滴,液化过程放出热量。
14.答案 N S 减弱
解析 伸出右手握住螺线管,四指弯曲指向电流的方向,大拇指所指的螺线管的左端为电磁铁的N极,据同名磁极相互排斥、异名磁极相互吸引可知,小磁针的A端是N极,B端为S极;在此实验装置中,保持电流不变,将开关S由a拨到b,减少了线圈的匝数,因此电磁铁的磁性减弱。
15.答案 左 导体运动 电源
解析 将磁铁从螺线管中向左拔出时,与将条形磁铁向右插入螺线管相比,磁场的方向不变,磁体的运动方向反向,即螺线管相对于磁铁的运动方向反向,产生的感应电流方向发生变化,由此可知感应电流的方向与导体运动的方向有关;此过程中,螺线管相当于电源。
三、作图题
16.答案 如图所示
解析 由实物图知,两个灯泡、电流表串联在电路中,开关控制整个电路,电压表测L1两端电压,据此画出电路图。
17.答案 如图所示
解析 小磁针顺时针旋转90°,说明小磁针S极与通电螺线管左端相互排斥,则通电螺线管左端为S极,右端为N极,根据右手螺旋定则可以判定出,电流从螺线管的右侧流入、左侧流出,则电源左端为负极,右端为正极。
四、实验探究题
18.答案 (1)外焰加热 (2)受热均匀 (3)BAEDC (4)减小热量的损失 (5)CD 水在沸腾过程中,继续从外界吸热,但温度保持在水的沸点不变
解析 (1)实验装置器材的组装顺序都是由下至上,这样做的目的是使酒精灯用外焰加热,因酒精灯的外焰温度最高;(2)用水浴法加热,可以使海波受热均匀,减慢熔化速度,便于发现海波熔化过程的规律;(3)五个探究要素按照探究实验过程的顺序正确排序是猜想与假设、设计实验、进行实验与收集证据、分析与论证、评估,即BAEDC;(4)中心有孔的纸板,除了有固定温度计的作用,还有减少热量的损失的作用;(5)图中CD段图线是错误的,原因是水在沸腾过程中,继续从外界吸热,但温度保持在水的沸点不变。
19.答案 (1)右 电阻R断路;滑动变阻器RP(c、d间)断路 (2)0.4 右 (3)反比 不可行 (4)C
解析 (1)开关闭合前,应将滑动变阻器滑片P移到阻值最大处,即右端;闭合开关后,小明发现电流表、电压表的示数均为0,他将一根导线的一端接电源正极,另一端依次试触a、b、c各接线柱,电流表、电压表示数均为0,说明电源正极到c之外的电路有断路;当接触d接线柱时,电压表开始有示数且为3 V,说明c、d间断路,且电源负极到电压表负接线柱间是连通的,电流表示数仍为0,电流表及各接线处均完好,则可知R断路,综上,电路中所有可确定的故障是:滑动变阻器RP(c、d间)断路;电阻R断路。(2)排除故障并将问题元件进行同规格更换,此时R的阻值为5 Ω。闭合开关,调节滑片P,使电压表示数到达某一数值,此时电流表示数如图乙所示,电流表选用小量程,分度值为0.02 A,示数为0.4 A;根据串联分压原理可知,将电阻R由5 Ω换成10 Ω的电阻,电阻增大,其分得的电压增大;探究电流与电阻的关系的实验中应控制电压不变,即应保持电阻R两端的电压不变,根据串联电路的分压原理可知,应增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动,以保持电压表的示数不变。(3)将R阻值换成15 Ω重复上述操作,根据表中数据,考虑到误差因素,电流与电阻之积相等,为2 V,由此可得:电压一定时,电流与电阻成反比;电阻R两端的电压始终保持UV=2 V不变,根据串联电路电压的规律,变阻器分得的电压U滑=U-UV=3 V-2 V=1 V,电阻R分得的电压为电压表示数的2倍,根据串联电路的分压原理,当变阻器的最大电阻连入电路中时,对应的电阻R最大值为Rmax=2R滑=2×10 Ω=20 Ω<25 Ω,换用阻值为25 Ω的电阻继续上述实验不可行。(4)因电压表示数不变,即电流与R之积为一定值,故电流随R阻值的变化图线为反比例函数图线,A错误;换用不同的电阻时,电压表示数不变,B错误;电阻R两端的电压为2 V,变阻器两端的电压为1 V,则变阻器接入电路的阻值与R阻值的比值为1∶2,故变阻器连入电路的电阻与R阻值的关系图线为一过原点的直线,C正确;根据P=U2R,定值电阻的功率PR=(2V)2R,即电阻R的电功率与R阻值之积为一定值,电阻R的电功率随R阻值的变化关系图线为反比例函数图线,D错误。
五、计算题
20.答案 (1)3.36×107 J (2)9.6×107 J (3)35%
解析 (1)把水烧开,水吸收的热量Q吸=c水m水(t-t0)=4.2×103 J/(kg·℃)×100 kg×(100 ℃-20 ℃)=3.36×107 J;
(2)干木柴完全燃烧放出的热量Q放=m干木柴q干木柴=8 kg×1.2×107 J/kg=9.6×107 J;
(3)此灶锅的效率η=Q吸Q放×100%=3.36×107J9.6×107J×100%=35%。
21.答案 (1)5 A (2)176 W (3)94.3%
解析 (1)电火锅使用“高温挡”正常工作时电路中的电流为
I=P高温U=1100W220V=5 A;
(2)由图乙知只闭合S时,只有电阻R1工作,为低温挡,R1的电阻为
R1=U2P低温=(220V)2880W=55 Ω;
图丙中,闭合S、S1,S2接a时,电阻R1和R2并联,为高温挡,
电阻R2的电功率为P2=P高温-P低温=1100 W-880 W=220 W;
电阻R2的阻值为R2=U2P2=(220V)2220W=220 Ω;
图丙中,当S闭合,S1断开,S2接b时,电阻R1和R2串联,电火锅处于“保温挡”,
该状态下电火锅正常工作时消耗的电功率为P=U2R1+R2=(220V)255Ω+220Ω=176 W;
(3)水所吸收的热量
Q吸=c水m(t-t0)=4.2×103 J/(kg·℃)×2 kg×(35 ℃-25 ℃)=8.4×104 J;
实际电压为198 V时用高温挡连续工作100 s消耗的电能为
W=U实2R1+U实2R2t=(198V)255Ω+(198V)2220Ω×100 s=8.91×104 J;
电火锅的加热效率为η=Q吸W×100%=8.4×104J8.91×104J×100%≈94.3%。
5年中考3年模拟·初中物理·沪科版·九年级全一册——第二学期期末测试
实验序号
R/Ω
I/A
①
5

②
10
0.20
③
15
0.13
