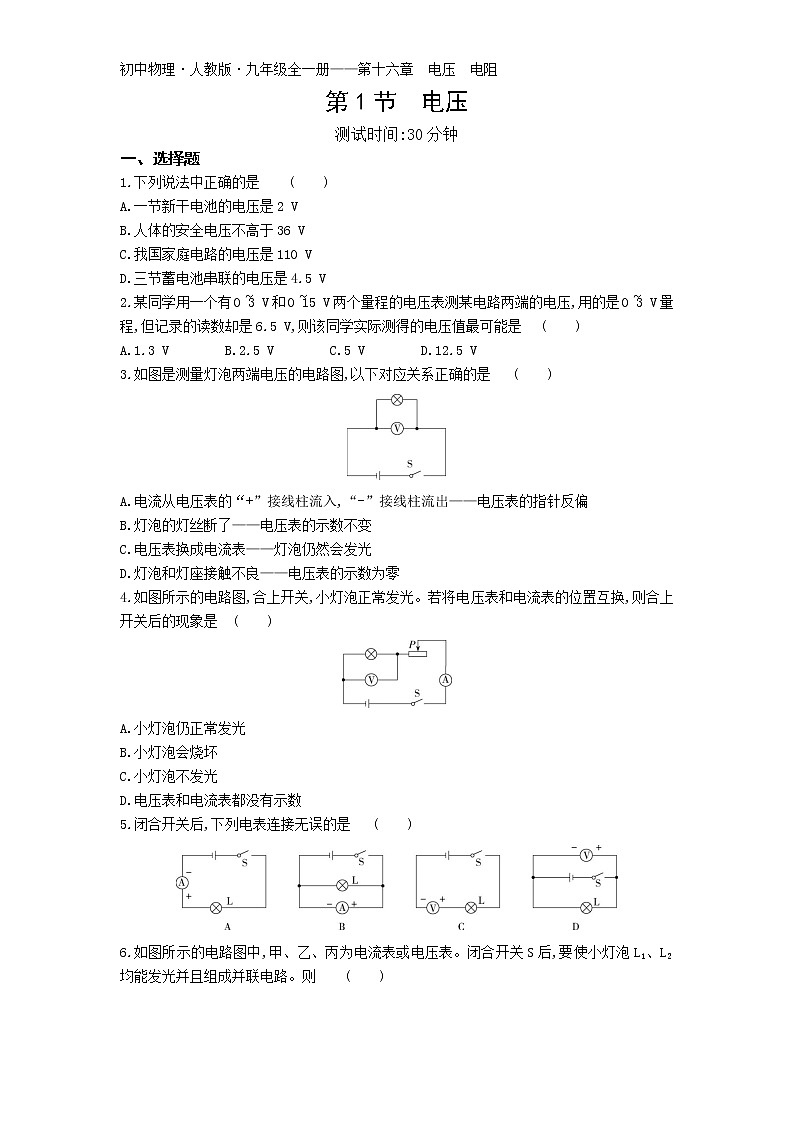

物理九年级全册第1节 电压课堂检测

初中物理·人教版·九年级全一册——第十六章　电压　电阻

第1节　电压

测试时间:30分钟

一、选择题

1.下列说法中正确的是 (　　)

A.一节新干电池的电压是2 V

B.人体的安全电压不高于36 V

C.我国家庭电路的电压是110 V

D.三节蓄电池串联的电压是4.5 V

2.某同学用一个有0~3 V和0~15 V两个量程的电压表测某电路两端的电压,用的是0~3 V量程,但记录的读数却是6.5 V,则该同学实际测得的电压值最可能是              (　　)

A.1.3 V　　　　B.2.5 V　　　　C.5 V　　　　D.12.5 V

3.如图是测量灯泡两端电压的电路图,以下对应关系正确的是 (　　)

A.电流从电压表的“+”接线柱流入,“-”接线柱流出——电压表的指针反偏

B.灯泡的灯丝断了——电压表的示数不变

C.电压表换成电流表——灯泡仍然会发光

D.灯泡和灯座接触不良——电压表的示数为零

4.如图所示的电路图,合上开关,小灯泡正常发光。若将电压表和电流表的位置互换,则合上开关后的现象是              (　　)

A.小灯泡仍正常发光

B.小灯泡会烧坏

C.小灯泡不发光

D.电压表和电流表都没有示数

5.闭合开关后,下列电表连接无误的是 (　　)

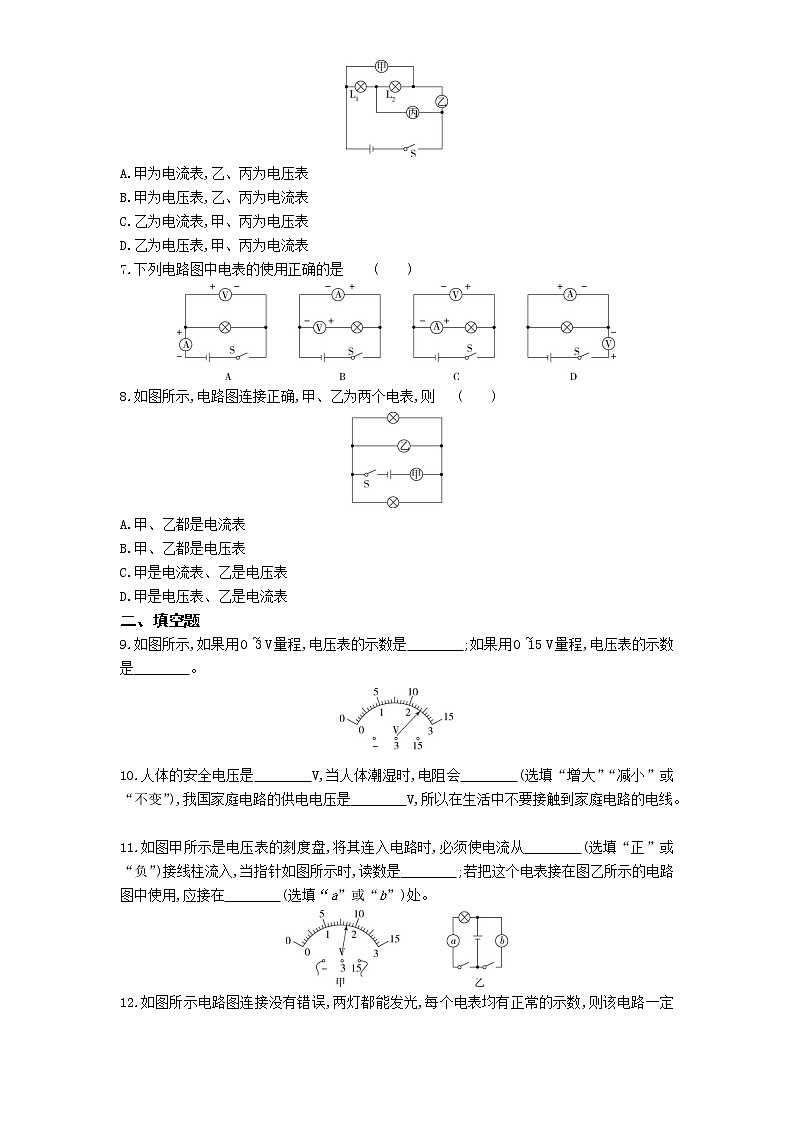

6.如图所示的电路图中,甲、乙、丙为电流表或电压表。闭合开关S后,要使小灯泡L1、L2均能发光并且组成并联电路。则              (　　)

A.甲为电流表,乙、丙为电压表

B.甲为电压表,乙、丙为电流表

C.乙为电流表,甲、丙为电压表

D.乙为电压表,甲、丙为电流表

7.下列电路图中电表的使用正确的是 (　　)

8.如图所示,电路图连接正确,甲、乙为两个电表,则 (　　)

A.甲、乙都是电流表

B.甲、乙都是电压表

C.甲是电流表、乙是电压表

D.甲是电压表、乙是电流表

二、填空题

9.如图所示,如果用0~3 V量程,电压表的示数是　　　　;如果用0~15 V量程,电压表的示数是　　　　。

10.人体的安全电压是　　　　V,当人体潮湿时,电阻会　　　　(选填“增大”“减小”或“不变”),我国家庭电路的供电电压是　　　　V,所以在生活中不要接触到家庭电路的电线。

11.如图甲所示是电压表的刻度盘,将其连入电路时,必须使电流从　　　　(选填“正”或“负”)接线柱流入,当指针如图所示时,读数是　　　　;若把这个电表接在图乙所示的电路图中使用,应接在　　　　(选填“a”或“b”)处。

12.如图所示电路图连接没有错误,两灯都能发光,每个电表均有正常的示数,则该电路一定是　　　　联电路,甲是　　　　表。

13.两个电学仪器正常使用时示数如图所示,则电流表选择的量程为　　　　,读数为　　　　,电压表读数为　　　　V。

三、作图题

14.请在如图合适位置的圆圈中填上字母“A”或“V”。

一、选择题

1.答案　B　一节新干电池的电压是1.5 V,故A错误;对人体来说,通常情况下,不高于36 V的电压是安全的,故B正确;我国家庭电路的电压是220 V,故C错误;一节蓄电池的电压是2 V,三节蓄电池串联的电压是 6 V,故D错误。选B。

2.答案　A　该同学在测量电压时用的是0~3 V的量程(分度值应为0.1 V),但记录的读数却是6.5 V,所以他是根据0~15 V量程进行读数的;电压表大量程的分度值是小量程分度值的5倍,所以正确读数是=1.3 V。选A。

3.答案　B　根据电压表的使用规则可知,电流从电压表的“+”接线柱流入,“-”接线柱流出,指针会顺时针偏转,故A错误;图中电压表测量的是电源的电压,灯泡的灯丝断了或灯泡和灯座接触不良,电压表仍然测量电源电压,示数不变,故B正确,D错误;将电压表换成电流表,灯泡和电源会被短路,灯泡不会发光,故C错误。选B。

4.答案　C　电压表和电流表的位置互换后,电压表串联在电路中,会使电路中的电流很小,所以灯泡不会发光,更不会被烧坏,电流表没有示数,此时电压表相当于接在电源两端,测量电源电压,故电压表有示数,接近电源电压,故C正确。选C。

5.答案　A　由图可知,电流表串联在电路中,正负接线柱接法正确,故A正确;电流表并联接入电路中,故B错误;电压表串联接入电路中,故C错误;电压表与用电器并联,但正负接线柱接法错误,故D错误。选A。

6.答案　D　若灯泡L1、L2组成并联电路,则电路中的电流有两条路径,则电流分别流入灯泡L1、L2,所以甲、丙电表应是相当于导线的电表,即电流表,乙电表应是相当于开路的电表,即乙是电压表。选D。

7.答案　C　A中电压表的正负接线柱接反,指针会反偏,故A错误。B中电压表与灯泡串联,灯泡不会发光,电流表接在电源的两极,电源短路会烧毁电池,故B错误。C中电压表与用电器并联,电流表与用电器串联在电路中,接线柱接法正确,故C正确;D中电压表串联在电路中,电流表与灯泡并联,正负接线柱接反,故D错误。选C。

8.答案　C　由图知,甲表与电源串联,故甲为电流表,乙表与上边灯泡并联,故乙为电压表。选C。

二、填空题

9.答案　2.4 V　12 V

解析　如图所示,如果用0~ 3 V量程,电压表的分度值是0.1 V,此时的示数是2.4 V;如果用0~ 15 V量程,电压表的分度值是0.5 V,此时的示数是12 V。

10.答案　不高于36　减小　220

解析　人体的安全电压是不高于36 V;人体皮肤在潮湿时的电阻比干燥时的电阻小;在我国,家庭电路的电压是220 V。

11.答案　正　8.5 V　b

解析　电压表连入电路时,必须使电流从正接线柱流入;由图甲知,电压表使用0~15 V量程,分度值为0.5 V,读数为8.5 V;由图乙知,a处电表与灯泡串联,b处电表与灯泡并联,所以应把电压表接在b处。

12.答案　并　电流

解析　由图知,电流从电源正极流出,一条支路经L1回到负极;另一条支路经L2、电表甲回到负极,所以两灯一定是并联的,并且甲是电流表,乙是电压表。

13.答案　0~ 0.6 A　0.34 A　11

解析　由图可知,电流表使用的是0~ 0.6 A的量程,每一个大格代表0.2 A,每一个小格代表0.02 A,示数是0.34 A;电压表使用的是0~15 V的量程,每一个大格代表5 V,每一个小格代表0.5 V,示数是11 V。

三、作图题

14.答案　如图所示

解析　由图可知,下面的电表串联在电路中,为电流表,上面的电表与灯泡并联,为电压表。
