初中物理第1节 电能 电功教学设计

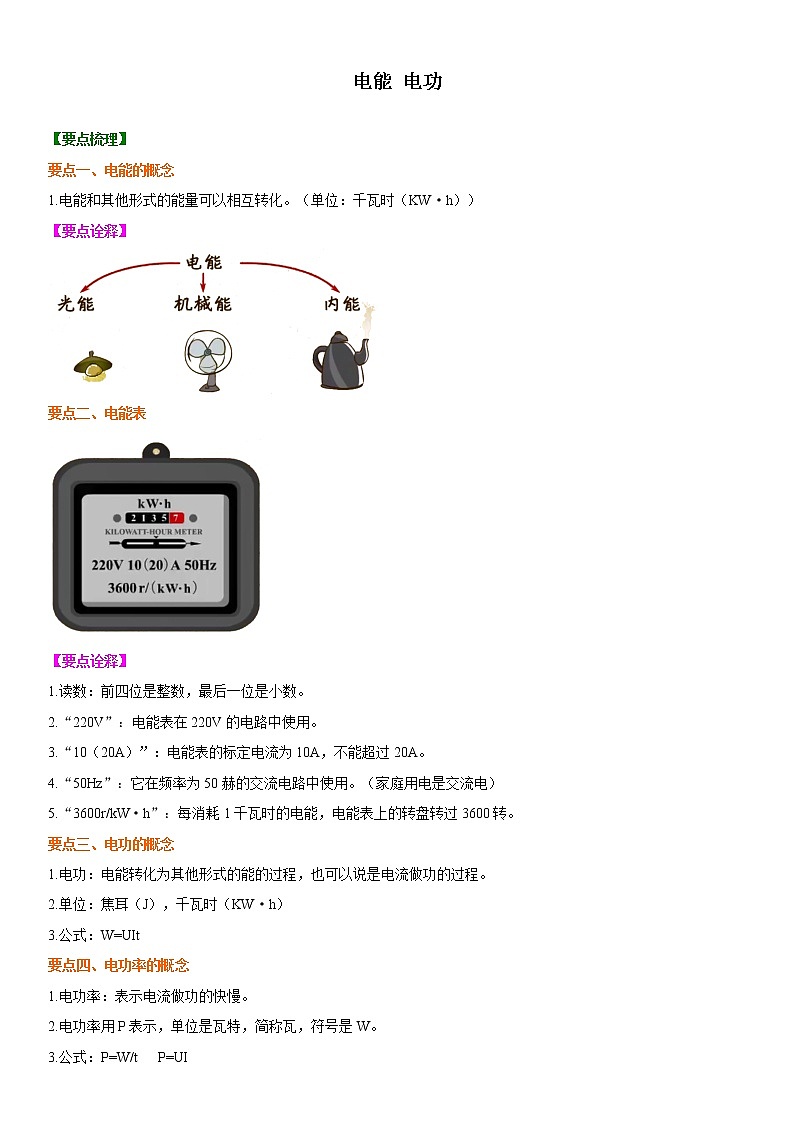

电能 电功

【要点梳理】

要点一、电能的概念

1.电能和其他形式的能量可以相互转化。（单位：千瓦时（KW·h））

【要点诠释】

要点二、电能表

【要点诠释】

1.读数：前四位是整数，最后一位是小数。

2.“220V”：电能表在220V的电路中使用。

3.“10（20A）”：电能表的标定电流为10A，不能超过20A。
4.“50Hz”：它在频率为50赫的交流电路中使用。（家庭用电是交流电）
5.“3600r/kW·h”：每消耗1千瓦时的电能，电能表上的转盘转过3600转。

要点三、电功的概念

1.电功：电能转化为其他形式的能的过程，也可以说是电流做功的过程。

2.单位：焦耳（J），千瓦时（KW·h）

3.公式：W=UIt
要点四、电功率的概念

1.电功率：表示电流做功的快慢。

2.电功率用P表示，单位是瓦特，简称瓦，符号是W。

3.公式：P=W/t   P=UI

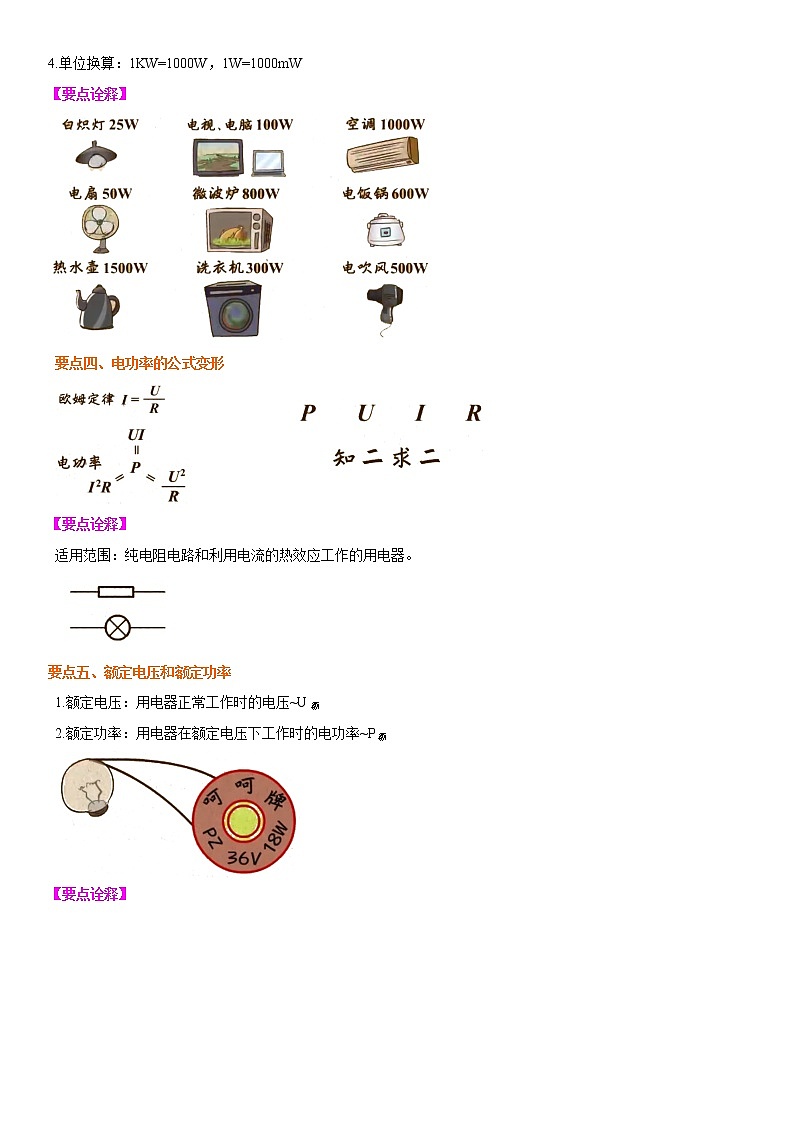

4.单位换算：1KW=1000W，1W=1000mW

【要点诠释】

 要点四、电功率的公式变形

【要点诠释】

适用范围：纯电阻电路和利用电流的热效应工作的用电器。

要点五、额定电压和额定功率

1.额定电压：用电器正常工作时的电压~U额

2.额定功率：用电器在额定电压下工作时的电功率~P额

【要点诠释】

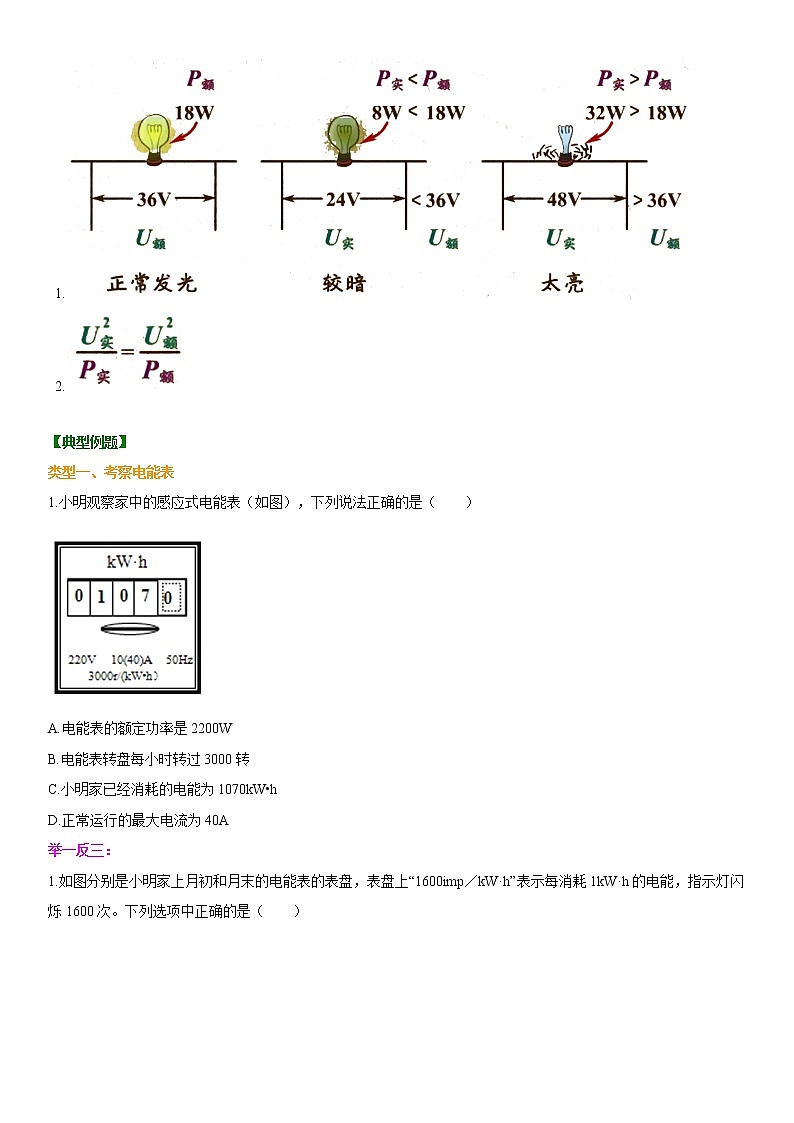

1.

2.

【典型例题】

类型一、考察电能表

1.小明观察家中的感应式电能表（如图），下列说法正确的是（　　）

A.电能表的额定功率是2200W

B.电能表转盘每小时转过3000转

C.小明家已经消耗的电能为1070kW•h

D.正常运行的最大电流为40A

举一反三：

1.如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp／kW·h”表示每消耗1kW·h的电能，指示灯闪烁1600次。下列选项中正确的是（    ）

A.指示灯闪烁越快，电能表所在电路消耗的电能越多

B.小明家上月消耗的电能为911kW·h

C.小明家干路中的电流不得超过10A

D.断开其他用电器，只让电饭锅单独工作2min。指示灯闪烁32次，此时电饭锅的功率为600W

类型二、考察电功

1.甲用电器标有“220V  20W”，乙用电器标有“220V  60W”，它们都在额定电压下工作，则下列判断中正确的是（　　）

A.甲用电器做功一定多

B.做相同的功，甲用电器用的时间一定少

C.乙用电器做功一定多

D.相同时间内，乙用电器做的功一定多

举一反三：

小明观察家中的电风扇、白炽灯和电烙铁几种电器，发现它们上面都标有“220V  40W”的字样，若它们都在额定电压下工作相同时间，消耗电能最多的是（　　）

A. 电风扇          B. 白炽灯           C. 电烙铁           D. 一样多

类型三、考察电功率

1.现有一台“220V  800W”的电暖器，正常工作2h，消耗电能           kW•h．使用前，电能表示数为  ，使用后电能表示数变为            ．

2.关于“8V 4W” 的灯L1和 “4V 2W”的灯L2，下列说法中正确的是（    ）

A.L1的电阻小于L2的电阻                         B.两灯串联在电路中L2较亮

C.两灯串联在12V电源两端时都能正常发光           D.两灯并联时，两端最大可加8V电压

举一反三：

1.小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过            W．当家里只有电磁炉工作时，电能表在1min内转72转，则电磁炉在1min内消耗的电能为           J，电磁炉的电功率为           W．

2.如下图所示，P1，P2，P3的大小关系如何？

3.如图所示，一个标有"2.5V 0.5W"的小灯泡L与滑动变阻器R串联，电源两端的电压为6V保持不变．开关S闭合后，移动滑动变阻器的滑片，使小灯泡正常发光．求：
（1）小灯泡正常发光100s，消耗了多少电能？
（2）小灯泡正常发光时，滑动变阻器接入电路中的电阻是多少？


4.如图甲所示的电路中，电源电压恒为6 V，小灯泡的电流随电压的变化如图乙所示，闭合开关S，求：

(1)当电流表示数为0.3 A时，小灯泡的电阻。

(2)当电压表示数为5 V时，电路1 min消耗的电能。

5.如图所示电路，电源电压恒为8 V，小灯泡L标有“6 V　3 W”字样。若不考虑温度对小灯泡电阻的影响，闭合开关S，求：

(1)小灯泡的额定电流。

(2)小灯泡正常发光时，滑动变阻器R接入电路的阻值。

(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率。

能力提升

1.李芳家的电子式电能表表盘上标有""3000imp/（kW•h）"的字样，其含义是电路每消耗1kW•h的电能，电能表上指示灯闪烁3000次．她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次．该用电器在上述时间内消耗的电能为           kW•h，电功率为         W。

2.电能表上标着"3000revs/（kW•h）"，小芳用此电能表来测量某家用电器的功率；她让此用电器在家庭电路中单独工作，60s内电能表的转盘转了30转.请回答：
（1）"3000revs/（kW•h）"表示转盘每转一圈耗电kW•h，即：         J.
（2）该用电器的功率是           W.

3.芳芳家的电能表标有3000r/kW•h，一天，芳芳断开家中其他所有用电器，只接通电热箱，发现家中电能表表盘在5min内转了100圈，则电热箱的功率是          W．

4.一个标着“220V  1100W”的电炉，它是利用电流的热效应工作的，当其两端电压为110V时，该电炉的实际功率为______W（不计温度对电炉电阻的影响）。

5.手机是我们常用的通讯工具，小强爸爸手机的可充电电池所标的电压是3.6V，容量是1500mA•h，这种电池一次充电最多可储存的能量为            J．该手机充满电一次能够持续通话的实际时间长达5h，则该手机在通话状态的放电功率为          W．

6.某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为         kW•h，电功率为         kW，这些电能可供一只"220 10W"的节能灯正常工作        h.


7.小悦家的电能表上标有"600revs/（kW•h）"的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到1min内电能表的表盘转过18圈，则该电水壶在1min内消耗         kW•h的电能，它的电功率为         kW.

8.一只电烙铁上标有“220 V  100W”字样。若该电烙铁正常工作30分钟，消耗的电能是_________焦。若实际加在该电烙铁上的电压是198伏且电烙铁的电阻保持不变，则它的实际功率是_________瓦。

9.如图所示的电路中，电源电压保持不变，电阻R1＝20 Ω，闭合开关S后，电流表A的示数为0.6 A，电流表A1的示数为0.2 A。求：

(1)R1两端的电压；

(2)R2的阻值；

(3)电路1min消耗的总电能。

10.一个电能表表盘上标明“1 200 r/（kW·h）”，将某用电器单独接在该表上，当用电器工作4 min后，电能表转盘转过60 r。若用电器两端电压是220 V，求：

（1）用电器4 min内消耗的电能。

（2）通过该用电器的电流。

11.观察如图所示的白炽灯的铭牌，求：

（1）灯泡的电阻是多少欧？

（2）若将该灯接在110V的电路中，求实际功率是多少瓦？

12.如图甲所示的电路中，电源电压保持不变，小灯泡L标有“12 V　6 W”的字样，其电阻不随温度变化，R为定值电阻。当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示。求：

(1)小灯泡L的电阻。

(2)电阻R的阻值。

(3)电阻R消耗的电功率。

13.如图甲是小红家的电烤箱的简化电路图，R1和R2均为电烤箱的发热电阻（不考虑温度对电阻的影响），已知R2阻值为70Ω，当只闭合S1时为低温档，低温档电烤箱的电功率为440W.求：

（1）电烤箱在低温档正常工作5min消耗的电能；

（2）发热电阻R1的阻值；

（3）小红关闭家中其他用电器，只让电烤箱在高温档工作，发现在1min内，图乙所示的电能表的转盘转了50转，求此时的实际电压。
