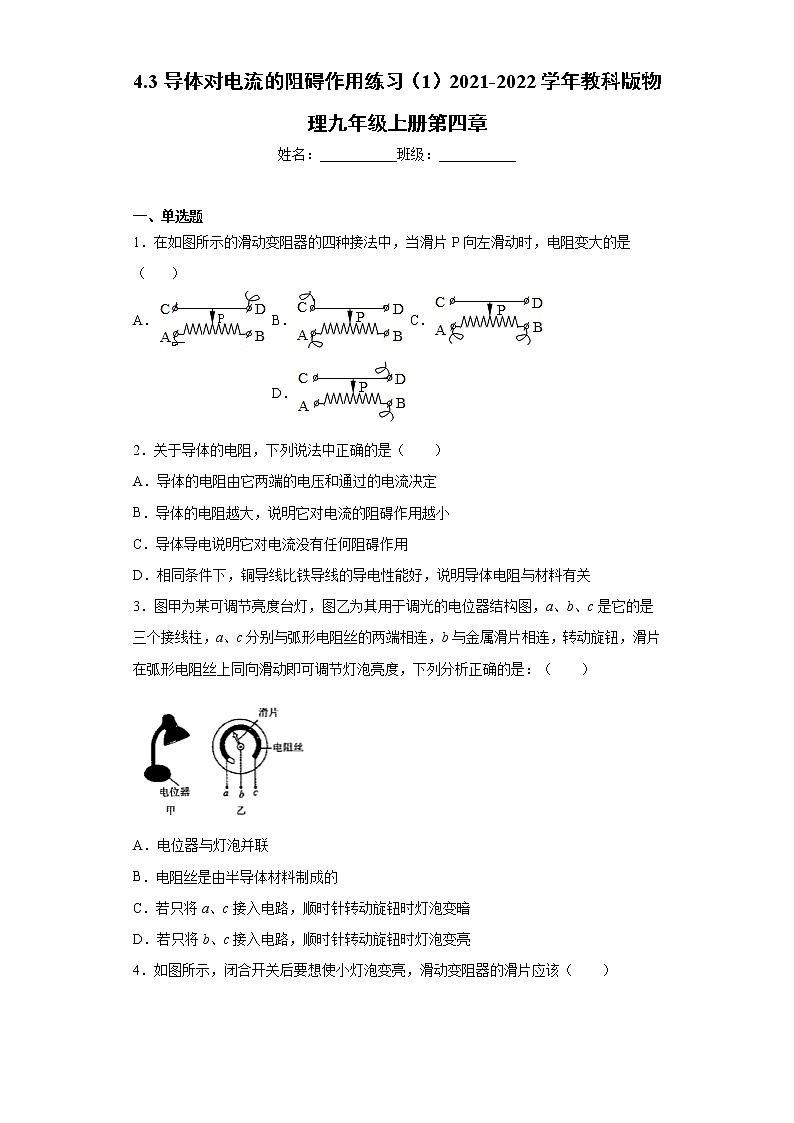

教科版九年级上册3 电阻：导体对电流的阻碍作用课后测评

这是一份教科版九年级上册3 电阻：导体对电流的阻碍作用课后测评，共12页。试卷主要包含了单选题，填空题，简答题等内容，欢迎下载使用。


一、单选题
1．在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（ ）
A．B．C．D．
2．关于导体的电阻，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过的电流决定
B．导体的电阻越大，说明它对电流的阻碍作用越小
C．导体导电说明它对电流没有任何阻碍作用
D．相同条件下，铜导线比铁导线的导电性能好，说明导体电阻与材料有关
3．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是：（ ）
A．电位器与灯泡并联
B．电阻丝是由半导体材料制成的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮

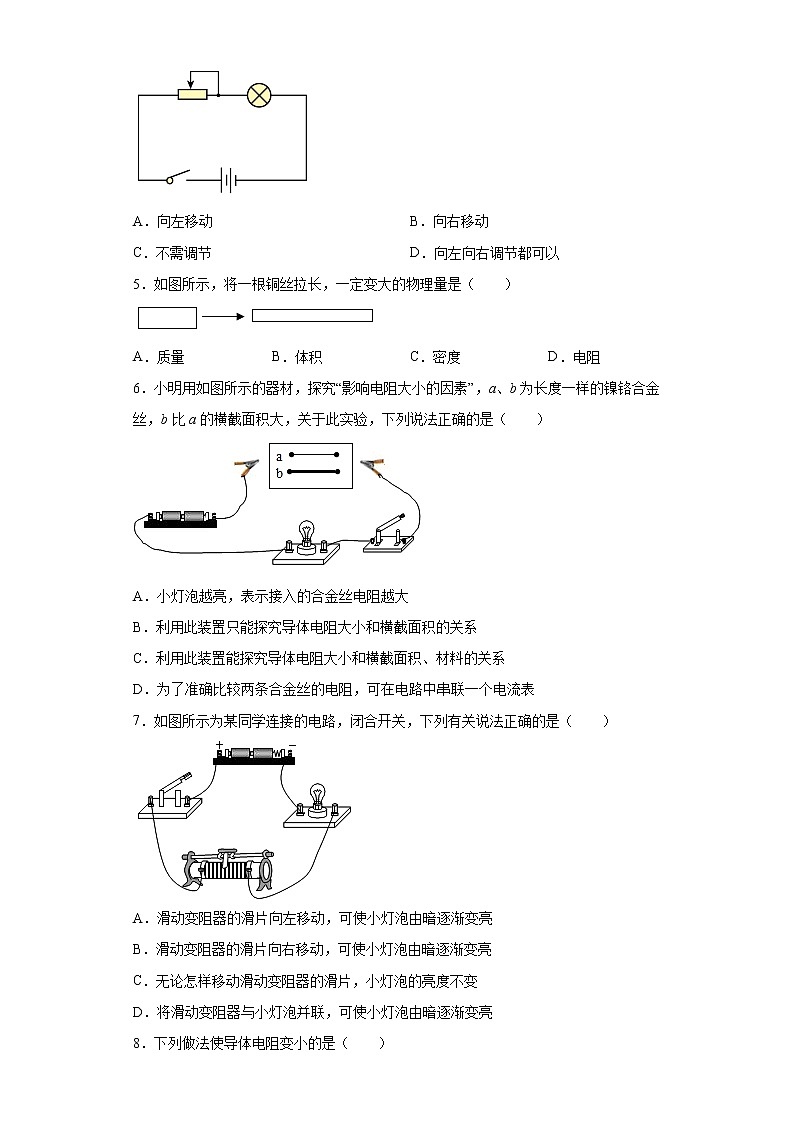

4．如图所示，闭合开关后要想使小灯泡变亮，滑动变阻器的滑片应该（ ）
A．向左移动B．向右移动
C．不需调节D．向左向右调节都可以
5．如图所示，将一根铜丝拉长，一定变大的物理量是（ ）
A．质量B．体积C．密度D．电阻
6．小明用如图所示的器材，探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、材料的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表
7．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（ ）
A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮
B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮
C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变
D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮

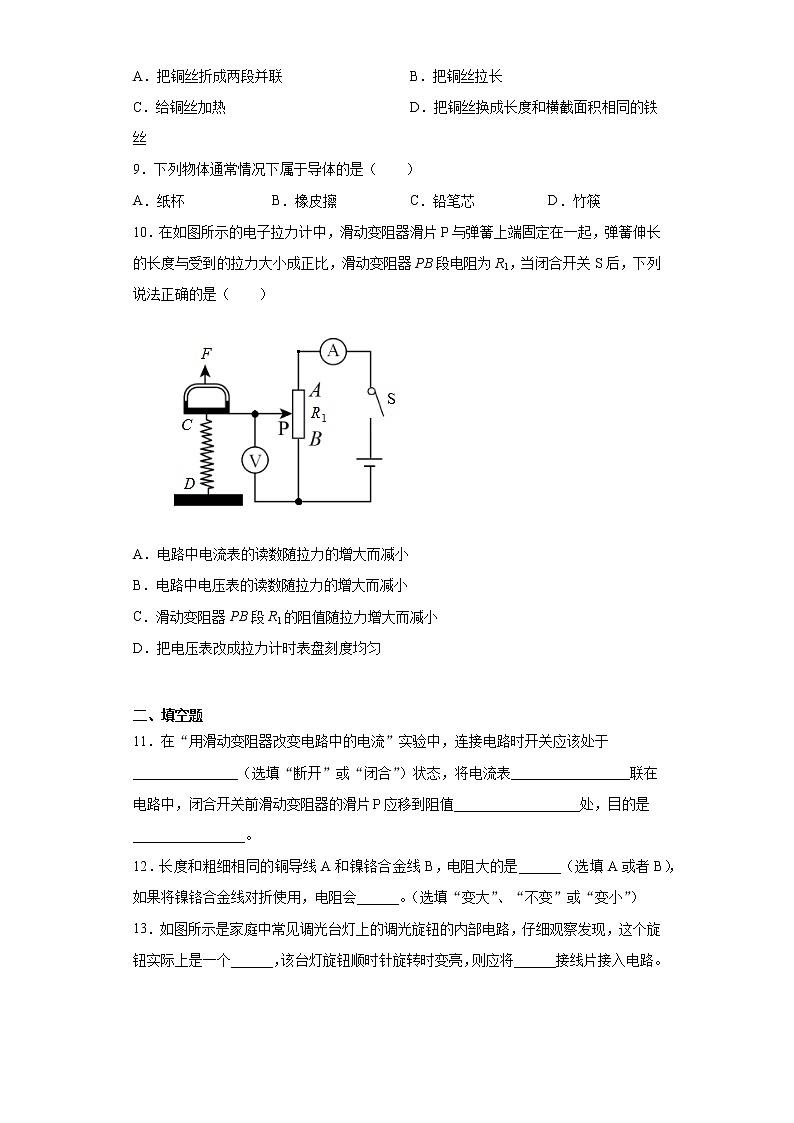

8．下列做法使导体电阻变小的是（ ）
A．把铜丝折成两段并联B．把铜丝拉长
C．给铜丝加热D．把铜丝换成长度和横截面积相同的铁丝
9．下列物体通常情况下属于导体的是（ ）
A．纸杯B．橡皮擦C．铅笔芯D．竹筷
10．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（ ）
A．电路中电流表的读数随拉力的增大而减小
B．电路中电压表的读数随拉力的增大而减小
C．滑动变阻器PB段R1的阻值随拉力增大而减小
D．把电压表改成拉力计时表盘刻度均匀
二、填空题
11．在“用滑动变阻器改变电路中的电流”实验中，连接电路时开关应该处于_______________（选填“断开”或“闭合”）状态，将电流表_________________联在电路中，闭合开关前滑动变阻器的滑片应移到阻值__________________处，目的是________________。
12．长度和粗细相同的铜导线A和镍铬合金线B，电阻大的是______（选填A或者B），如果将镍铬合金线对折使用，电阻会______。（选填“变大”、“不变”或“变小”）
13．如图所示是家庭中常见调光台灯上的调光旋钮的内部电路，仔细观察发现，这个旋钮实际上是一个______，该台灯旋钮顺时针旋转时变亮，则应将______接线片接入电路。
14．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动电位器应与灯泡______填“串联”或“并联”，它是通过改变接入电路中的电阻丝_____来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮，则需将____选填“a和b”“a和c”或“b和c”接线柱接入电路关于电位器上电阻丝的材料，应该选用____选填“铜丝”或“镍铬合金丝”
15．小敏收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示是小敏用身边的器材自制的简易调光灯电路。闭合开关，保持夹子N不动，夹子M向右移动的过程中灯泡变亮，说明铅笔芯是________（选填“导体”，“绝缘体”）；若夹子M从最左端移到接触夹子N的过程中，她发现灯泡亮度变化不明显，她应该调换更________（选填“粗”，或“细”）的铅笔芯来做实验。
三、简答题
16．如图所示是常温下多种物质的导电和绝缘能力的排列顺序。从图中可以看出：
（1）____________________________________________________________________；
（2）____________________________________________________________________；
（3）____________________________________________________________________。
17．许多高压输电线是多股绞线拧成的，中心是钢线，钢线的周围是铝线，如图所示。简要说明这样制作高压输电线的原因。
18． 在做“决定电阻大小的因素”实验时，每次需挑选下表中两根合适的导线，测出通过它们的电流强度，然后进行比较，最后得出结论：
(1)为了研究电阻与导体材料有关，应选用的两根导线是（填号码）_________；
(2)为了研究电阻与导体的长度有关，应选用的两根导线是________________；
(3)为了研究电阻与_________________的关系，应选用的两根导线是_____________
(4)本实验所采用的方法是_______________________
19．某研究所为了研究灯丝温度对白炽灯平均使用寿命的影响，做了如下实验：保持灯泡内惰性气体的压强为0.1个标准大气压、钨丝粗细为250μm，通过改变钨丝中电流的大小来改变灯丝的温度，测得灯泡的平均使用寿命与灯丝温度及电流间的关系如下表所示：
（1）分析实验所得数据可以预测：在上述实验相同的条件下，钨丝温度在2200K时，其平均使用寿命最接近于（________）
A、50h B、500h C、8000h D、16000h
(3)简述你做出上述预测的理由：__________________________________。
20．如图所示的电路中，用酒精灯给废灯泡的玻璃心柱加热，随着加热的进行，可以发现电流表有示数了，这表明__________________________________________________。
21．福建省美丽乡村工程建设中，许多乡村进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，请你运用学过的知识分析输电线用铝线不用铜线并将细铝线换成粗铝线的原因。
导线号码
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
灯丝温度/K
电流/A
平使用寿命/h
2400
6.06
8000
2600
6.61
377
2800
7.48
29.5
3000
8.34
3.4
参考答案
1．D
【详解】
A．滑动变阻器的A、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小，故A不符合题意；
B．滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小，故B不符合题意；
C．滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻，故C不符合题意；
D．滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大故D符合题意。
故选D。
2．D
【详解】
A．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故A错误；
B．导体的电阻越大，说明它对电流的阻碍作用越大，故B错误；
C．电阻是导体自身的一种特性是指它对电流阻碍作用的大小，导体能导电，也对电流有阻碍作用，故C错误；
D．电阻大小与导体的材料、长度、横截面积有关；相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关，故D正确。
故选D。
3．D
【详解】
A．电位器串联在电路中能改变电流的大小，所以电位器应与灯泡串联，故A错误；
B．电阻丝是用电阻率大、熔点高的导体材料制成的，故B错误；
C．若将a、c接入电路中，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D．若将b、c接入电路滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确。
故选D。
4．A
【详解】
由电路图可知，电路为小灯泡与滑动变阻器的串联电路，要使小灯泡变亮就要使小灯泡两端的电压变大，由于电源电压不变，就要减小滑动变阻器的阻值使其分压变小，故要向左移动滑片，故A选项正确，B、C、D选项不正确。
故选A。
5．D
【详解】
质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。
故选D。
6．D
【详解】
A．小灯泡越亮，说明小灯泡实际功率越大，电路中电流越大，电源电压一定，电路中的电阻越小，故A错误；
B．通过改变夹子的位置可以改变电阻丝接入电路的长度从而研究长度和电阻的关系，故B错误；
C．此装置中没有不同材料的电阻丝，所以不能研究导体电阻和材料的关系，故C错误；
D．当电阻变化比较小时，灯的亮度变化不明显，为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，通过电流表示数变化来确定电阻变化，故D正确。
故选D。
7．C
【详解】
ABC．由图示知，滑动变阻器与小灯泡串联在电路中，变阻器接了两个下面的接线柱，则滑片无论怎么滑动都无法改变它接入电路的阻值，且接入电路的阻值为最大，那么小灯泡的亮度不变，故AB错误，C正确；
D．将变阻器与小灯泡并联时，小灯泡与变阻器独立工作，互不影响，则调节变阻器的滑片，对小灯泡的工作没有影响，故D错误。
故选C。
8．A
【详解】
A．将铜丝折成两段，铜丝的长度变短，且横截面积变大，所以其电阻变小，故A符合题意；
B．把铜丝拉长，其长度变长，横截面积变小，所以电阻变大，故B不符合题意；
C．给铜丝加热，其电阻会变大，故C不符合题意；
D．将铜丝换成长度和横截面积相同的铁丝，其电阻会变大，故D不符合题意。
故选A。
9．C
【详解】
A．纸杯不容易导电，是绝缘体，故A不符合题意；
B．橡皮擦不容易不导电，所以橡皮擦是绝缘体，故B不符合题意；
C．铅笔芯内含石墨，石墨容易导电，所以铅笔芯是导体，故C符合题意；
D．竹筷不容易导电，是绝缘体，故D不符合题意。
故选C。
10．D
【详解】
A．滑片P移动不改变滑动变阻器接入电路的阻值，电路中电流大小不变，故A错误；
B．电压表测PB电阻两端电压U=IR1，拉力增大时，I不变，R1增大，电压表示数增大，故B错误；
C．读图发现滑动变阻器电阻全部接人电路。拉力增大，滑片P上移PB段R2的阻值随拉力的增大而增大，故C错误；
D．由电压表测PB电阻两端电压U=IR1，U与R1成正比，R1与长度成正比，故把电压表改成拉力计时表盘刻度均匀，故D正确。
故选D。
11．断开 串 最大 保护电路
【详解】
[1]为了保护电路，连接电路时，开关应该处于断开状态。
[2]电流表使用时应与被测用电器串联，所以应将电流表串联在电路中。
[3][4]由欧姆定律可知，滑动变阻器阻值越大，电路中电流越小，可以保护电路，所以闭合开关前滑动变阻器的滑片应移到阻值最大处，目的是保护电路。
12．B 变小
【详解】
[1][2]导体电阻与材料、长度、粗细、温度有关，导体越长、导体越细，电阻越大；长度和粗细相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，电阻大的是镍铬合金线B；将镍铬合金线对折使用，长度变小，横截面积变大，电阻会变小。
13．滑动变阻器 BC
【详解】
[1]调光旋钮通过左右旋转，改变了接入电路中电阻丝的长度，改变了电阻，因此实际上它是一个滑动变阻器，有的版本也叫电位器。
[2]台灯旋钮顺时针旋转时变亮，说明顺时针旋转后通过灯泡的电流变大了，连入电路的电阻变小了，由图可知，应接入的是BC接线片。
14．串联 长度 b和c 镍铬合金丝
【详解】
[1][2]电位器应与灯泡串联，因为并联互不影响，可根据改变电阻丝接入长度，从而改变其接入阻值大小。
[3]由于顺时针旋转灯泡变量，则可知电路电流变大，即电位器接入阻值变小，则应将b和c接入电路。
[4]由于铜丝电阻太小，起不到调节的作用，故应采用阻值合适的镍铬合金丝。
15．导体 细
【详解】
[1]夹子M向右移动的过程中灯泡变亮，说明电路中有电流，所以铅笔芯是导体。
[2]灯泡亮度变化不明显说明电路中电流变化不明显，铅笔芯单位长度电阻改变太小，所以应该换一根细的铅笔芯。
16． 从左到右，绝缘能力越来越强 从右到左，导电能力越来越强 导体和绝缘体间没有绝对的界限
【解析】根据导电性的不同，材料分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。从图中看出，（1）从左到右，绝缘能力越来越强；（2）从右到左，导电能力越来越强；（3）导体和绝缘体之间没有绝对界限。
点睛：本题考查的是导体和绝缘体的概念，对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，如常用来制作用电器的外壳，可以防止触电的塑料，橡胶，陶瓷等，都是绝缘体；而用来做电线芯的金属，是导体。
17．见解析
【详解】
在导线长度一定的情况下，要使导线的电阻小些，应该尽量采用导电性能好的材料做导线、还应该使导线粗一些，所以高压输电线由多股绞线拧成，增大横截面积，减小电阻。但是由于高压输电线太粗，就需要有较大的机械强度，所以高压输电线中心是机械强度大的钢线，使输电线不易被拉断；钢线的周围是铝线，它不仅导电性能好，而且密度小，使输电线不会太重。
18．CF CG 横截面积 AD 控制变量
【详解】
(1)[1]为了研究电阻与导体材料有关，导体的长度、横截面积必须相同，应选用的两根导线是CF；
(2)[2]为了研究电阻与导体的长度有关，导体的材料、横截面积必须相同，应选用的两根导线是CG；
(3)[3][4]为了研究电阻与横截面积的关系，应选用的两根导线是AD；
(4)[5]本实验所采用的方法是控制变量法。
19．D 由表格中数据知道，随着灯丝的温度升高，灯丝的使用寿命则是逐渐减少，由此可知，灯丝温度越低，平均使用寿命越长
【解析】
【分析】
考查的是分析数据解决问题的能力，根据表格中的数据对比灯泡平均寿命即可解答。
【详解】
（1）观察表格中数据知道，当钨丝温度在2400K时的平均寿命是8000小时；当钨丝温度在2600K时，灯泡的平均寿命立即缩短为377小时，是8000小时的二十分之一左右；所以，若钨丝温度低200K，即在2200K时，则灯泡的平均寿命延长为8000小时的几倍；所以，至少为二倍的话应是16000小时，故只有D较符合题意，故选D。
（2）由表格中数据知道，随着灯丝的温度升高，灯丝的使用寿命则是逐渐减少，由此可知，灯丝温度越低，平均使用寿命越长。
【点睛】
本题考查的是分析数据解决问题的能力，在分析过程中，要分析各项数据的变化关系，找出规律，得出相应的结论。
20．导体和绝缘体之间没有绝对界限，当条件改变时，绝缘体可能会变成导体
【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常温下，玻璃是绝缘体，被加热到白炽状态时，发现电流表有示数了，即玻璃处于高温时变为导体。这一现象表明，导体和绝缘体之间没有绝对界限，当条件改变时，绝缘体可能会变成导体。
点睛：本题考查的是导体和绝缘体的区别，导体与绝缘体没有绝对的界限，在一定条件（潮湿、高温、电击等）下，可以相互转化。
21．使用铝制导线不用铜导线的主要原因是因为，铜的密度比铝大，在相同的质量下，同长度的铝线要比铜线阻值小，而架空导线如果太重了，架设就比较困难；用较粗的铝导线是因为，横截面积越大，电阻越小，可以有效的减少输电线上的能量损耗。
【详解】
虽然铜线的电阻率要小于铝线，但铜比铝贵，而且铜的密度比铝大，在相同的质量下，同长度的铝线要比铜线阻值小，而架空导线如果太重了，架设就比较困难了。进行输电线路的改造时将原来细的铝质输电线换成较粗的铝质输电线，即在导体的材料、长度一定时增大横截面积，可以减小输电线路的电阻；由可以知道，当电流、通电时间一定时，减小导线的电阻可以减小导线上产生的热量，即减小了电能在输送过程中的损耗。
