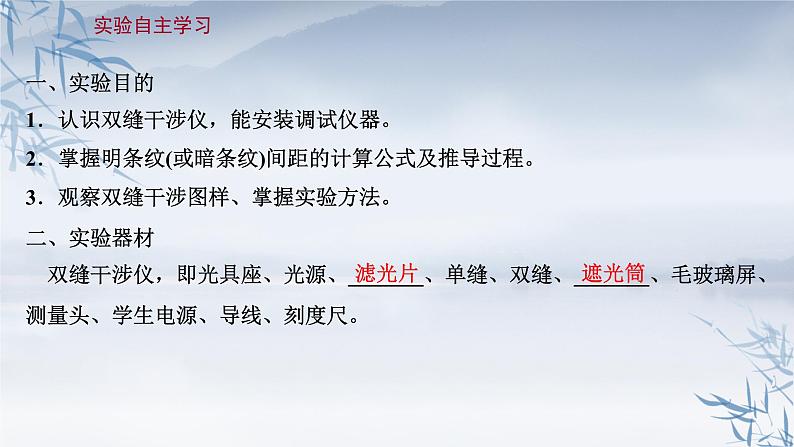

一、实验目的1．认识双缝干涉仪，能安装调试仪器。2．掌握明条纹(或暗条纹)间距的计算公式及推导过程。3．观察双缝干涉图样、掌握实验方法。二、实验器材　双缝干涉仪，即光具座、光源、_______、单缝、双缝、_______、毛玻璃屏、测量头、学生电源、导线、刻度尺。

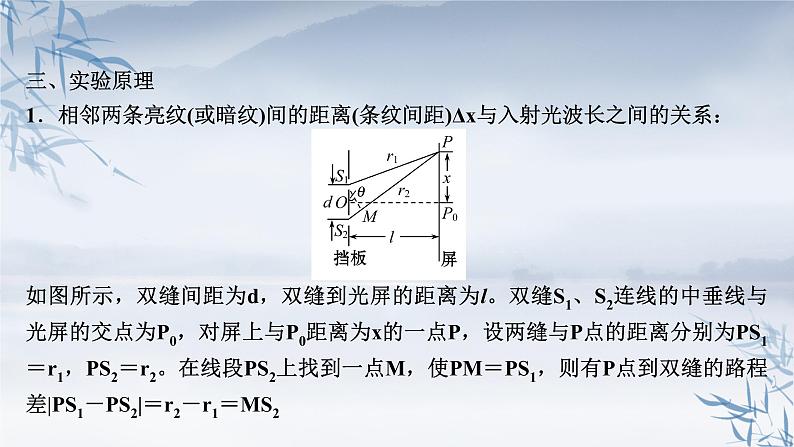

三、实验原理1．相邻两条亮纹(或暗纹)间的距离(条纹间距)Δx与入射光波长之间的关系：如图所示，双缝间距为d，双缝到光屏的距离为l。双缝S1、S2连线的中垂线与光屏的交点为P0，对屏上与P0距离为x的一点P，设两缝与P点的距离分别为PS1＝r1，PS2＝r2。在线段PS2上找到一点M，使PM＝PS1，则有P点到双缝的路程差|PS1－PS2|＝r2－r1＝MS2

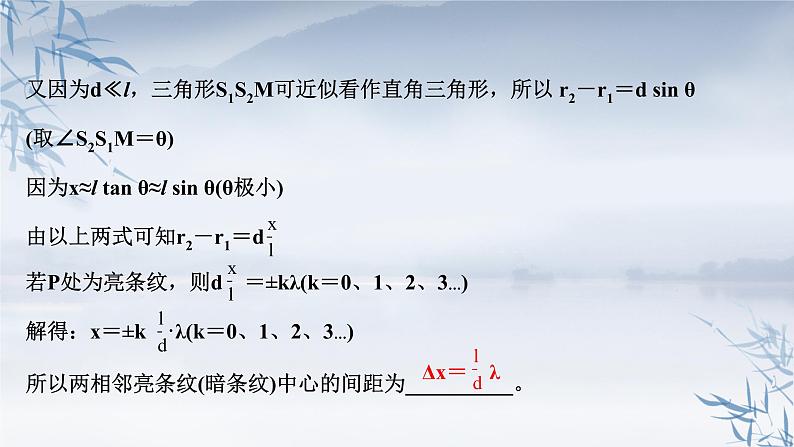

又因为d≪l，三角形S1S2M可近似看作直角三角形，所以 r2－r1＝d sin θ(取∠S2S1M＝θ)因为x≈l tan θ≈l sin θ(θ极小)由以上两式可知r2－r1＝d若P处为亮条纹，则d ＝±kλ(k＝0、1、2、3…)解得：x＝±k ·λ(k＝0、1、2、3…)所以两相邻亮条纹(暗条纹)中心的间距为__________。

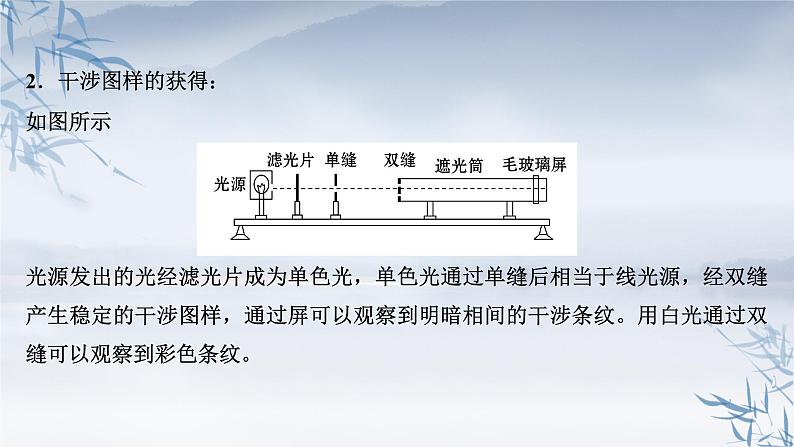

2．干涉图样的获得：如图所示光源发出的光经滤光片成为单色光，单色光通过单缝后相当于线光源，经双缝产生稳定的干涉图样，通过屏可以观察到明暗相间的干涉条纹。用白光通过双缝可以观察到彩色条纹。

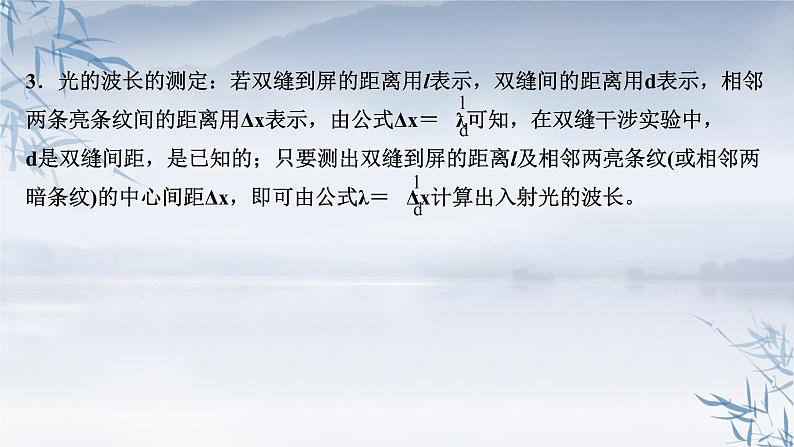

3．光的波长的测定：若双缝到屏的距离用l表示，双缝间的距离用d表示，相邻两条亮条纹间的距离用Δx表示，由公式Δx＝ λ可知，在双缝干涉实验中，d是双缝间距，是已知的；只要测出双缝到屏的距离l及相邻两亮条纹(或相邻两暗条纹)的中心间距Δx，即可由公式λ＝ Δx计算出入射光的波长。

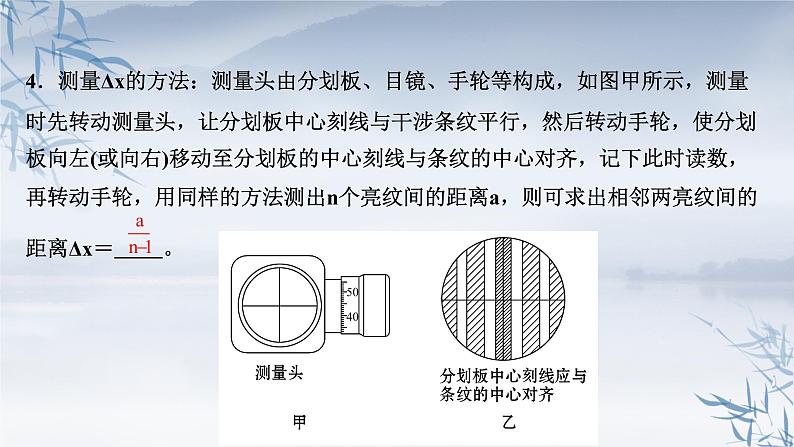

4．测量Δx的方法：测量头由分划板、目镜、手轮等构成，如图甲所示，测量时先转动测量头，让分划板中心刻线与干涉条纹平行，然后转动手轮，使分划板向左(或向右)移动至分划板的中心刻线与条纹的中心对齐，记下此时读数，再转动手轮，用同样的方法测出n个亮纹间的距离a，则可求出相邻两亮纹间的距离Δx＝ 。
