初中科学浙教版八年级上册第4章 电路探秘综合与测试课时练习
展开
这是一份初中科学浙教版八年级上册第4章 电路探秘综合与测试课时练习，共13页。试卷主要包含了选择题，简答题，探究题，填空题等内容，欢迎下载使用。
一、选择题
1．下列每组物体在通常情况下都是绝缘体的是（ ）
A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地
2．新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（ ）
A．增大导线的电阻B．减小通过导线的电流C．增大导线的电压D．减小导线发热功率
3．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定
A．小球一定带正电B．小球一定带负电
C．小球可能带负电了，也可能带正电D．小球一定不带电
4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压B．当电路闭合时电荷在发生定向移动
C．当电路断开后水果电池两端电压为零D．把水果串联起来可以提高电压
5．如下图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
6．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是
A．第一次接入AB，第二次接入DEB．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DFD．第一次接入DE，第二次接入DF

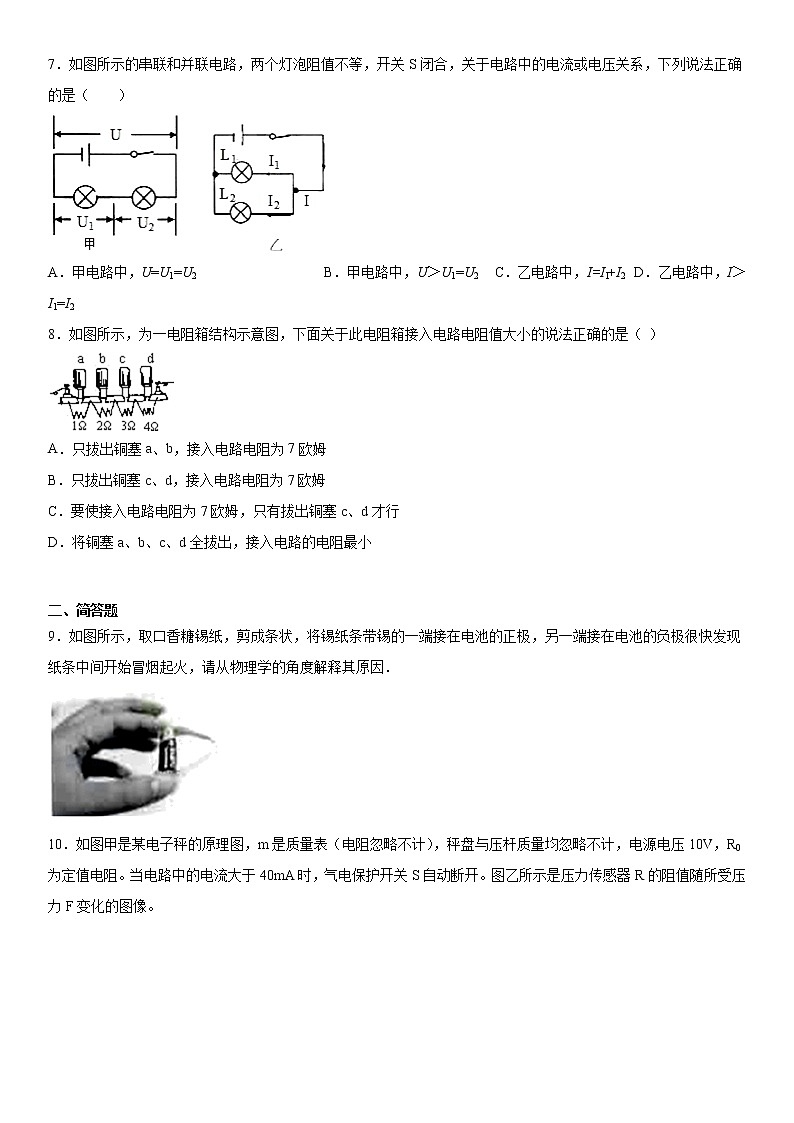

7．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2C．乙电路中，I=Il+I2D．乙电路中，I＞I1=I2
8．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（ ）
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
二、简答题
9．如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．
10．如图甲是某电子秤的原理图，m是质量表（电阻忽略不计），秤盘与压杆质量均忽略不计，电源电压10V，R0为定值电阻。当电路中的电流大于40mA时，气电保护开关S自动断开。图乙所示是压力传感器R的阻值随所受压力F变化的图像。
（1）图中质量表m应该用_____表改装（填“电流”或“电压”）。
（2）m=0时，压力传感器R的电阻是多大？此时电路中电流为20mA，求定值电阻R0的阻值。_____
（3）当电路中的电流等于40mA时，压力传感器R的阻值是多大？_____
（4）该电子秤能称量的最大质量为多少？_____（g＝10N/kg）
三、探究题
11．小金购买了一捆导线，想通过实验测定其电阻从而确定导线的长度，看装修时是否够用。可供使用的器材有：电流表、电压表、滑动变阻器、电源、开关、导线若干，请帮助小金理一理实验思路：
（1）将导线串联接入到有滑动变阻器的电路中，用电流表和电压表测量__(选填“导线”或“滑动变阻器”)的电流和电压值，再求得它的__。
（2）查得导线每1m的电阻为2.0×10－2Ω，利用电阻和长度成___(选填“正比”或“反比”)关系，就能获得所求。
（3）若实验测得电流为0.9A，电压为0.8V，则导线的长度为____m(保留一位小数)。
12．图甲是用伏安法测未知电阻的实验图：
（1）请用笔画线代替导线，将图甲中实物电路连接完整_______。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，则未知电阻___Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。
①闭合S、断开S2，用电压表测出特测电阻Rx两端的电压为U1；
②___，用电压表测出电源的电压U；
③请写出用测量值U、U1及R0来表示Rx的表达式__。
13．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要_____根导线；实验中应选择规格_____（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是_____（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？_____，理由是_____。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_____，改进方法是_____。
四、填空题
14．某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是________ 联的，手电筒电源的电压为 ________ ．
15．小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择________做变阻器的电阻丝．原因是________．如图组装好电路后，要使灯泡亮些，导线夹应向________端移动．
下表为 长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）
16．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的___极，电池的电压为____V。盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是_____________。
17．如图所示，电源电压恒定，R1为20 Ω，闭合开关S，断开开关S1时电流表示数为0.3 A；若闭合S1电流表示数为0.5 A，通过R2的电流为___A，则电源电压是___V，R2电阻阻值为___Ω。
18．如图1两电压表的示数随电路中电流变化的图像如图2所示，根据图像的信息可知：____(选填“甲”或“乙”)是电压表V2示数变化的图像，电源电压为___V，电阻R1的阻值为____Ω。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
银
0.016
铁
0.096
铜
0.017
锰铜
0.44
参考答案
1．C
【解析】
试题分析：陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导体，故A错误；铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘体，故B错误；玻璃棒和橡胶棒不容易导电，是绝缘体；故C正确；人体和大地是导体，故D错误；故应选C。
【考点定位】绝缘体
2．D
【解析】
【详解】
A． 导线的材料和长度相同时，增大导线横截面积可以减小导线的电阻，故A错误；
B． 通过导线的电流与插座上用电器消耗的电功率有关，无法判断通过导线电流的变化，故B错误；
C．在通过导线的电流一定时，导线的电阻减小，由U=IR可知，可以减小导线两端的电压，故C错误；
D．在通过导线的电流一定时,导线的电阻减小,由P=I2R可知，可以减小导线发热的功率，故D正确。
3．B
【详解】
因为用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电，且橡胶棒与小球排斥，说明橡胶棒与小球带同种电荷，即小球也带负电，故选B。
4．C
【解析】
【详解】
A． 电源是为电路提供电压的装置；水果是电源，为用电器即发光二极管提供了电压；故A正确；
B．闭合的电路中有电流，则电路中有电荷发生定向移动；故B正确；
C．水果电池作为电源，电压一定，当电路断开后水果电池两端电压不为零；故C错误；
D．将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压；故D正确．
5．A
【详解】
滑动变阻器与定值电阻R0串联，电流表测得的是电路中的电流，电压表测得的是滑动变阻器两端的电压。当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，则电路中的电流变小，电流表的示数变小；由U=IR可知定值电阻R0两端的电压变小，又因串联分压，电源电压不变，所以滑动变阻器两端的电压变大，则电压表的示数变大，故A符合题意。
6．D
【解析】
解答：A. 第一次接入AB，第二次接入DE，AB和DE长度相同，材料不同。故A错误。B. 第一次接入DE，第二次接入AC，材料不同。故B错误。C. 第一次接入AB，第二次接入DF，材料不同。故C错误。D. 第一次接入DE，第二次接入DF，DE和DF长度不同，材料和横截面积又相同。所以D正确。
点睛：影响电阻大小的因素：材料、长度、横截面积和温度．本题要研究电阻的大小是否与长度有关，根据控制变量法的思路，就要求选择的电阻线，长度必须不同，但其他因素必须相同．
7．C
【详解】
AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2， 又因为两个灯泡阻值不等，所以U1 ≠U2， 故AB错误；
CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=Il +I2， 又因为两个灯泡阻值不等，根据并联分流规律知道，I1 ≠I2，故C正确、D错误。
8．B
【解析】
插入式电阻箱的示数为没有插入铜塞的孔下电阻丝的电阻之和，只拔出铜塞a、b，接入电路电阻为3欧姆，故A错；只拔出铜塞c、d，接入电路电阻为7欧姆，故B正确；要使接入电路电阻为7欧姆，拔出铜塞c、d或者同时拨出铜塞a、b、d都行，故C错；如果将铜塞全拨出，则所表示的电阻为最大值，故D错；应选B。
9．见解析
【解析】
试题分析：锡纸是导体，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极时，形成短路，电流过大，当电流通过导体时，由于电流的热效应发热，故很快发现纸条中间开始冒烟起火。
【考点定位】短路，电流的热效应。
10．见解析所示 见解析所示 见解析所示 见解析所示 见解析所示
【解析】
试题分析：（1）图中质量表m与用电器串联，所以为电流表改装而成；
（2）当m=0时，F=0，从表格中看出：R=300Ω，
R总===500Ω，
R0= R总-R=500Ω-300Ω=200Ω；
（3）R总‘===250Ω，
R= R总‘-R0=250Ω-200Ω=50Ω；
（4）电路中的电流为40mA，R=50Ω，由图像看出：F=500N，
G= F=500N，
m===50kg.
考点：欧姆定律及其应用
11．导线 电阻 正比 44.4
【详解】
（1）[1][2]采用伏安法测出导线的电阻，将导线与滑动变阻器串联接入电路，用电流表和电压表测量导线的电流和电压值，再根据R=求得它的电阻。
（2）[3]导线的材料、粗细一定时，其电阻与长度成正比，查得导线每1m的电阻为2.0×10－2Ω，则导线长度L=。
（3）[4]据题意，I=0.9A，U=0.8V，
导线的电阻：
R===Ω，
由于每1m的电阻为2.0×10−2Ω，则导线的实际长度为：
L=≈44.4m.
12． 8 闭合开关S、S1
【详解】
(1)[1]变阻器应串联在电路中，可将导线一端接在滑动变阻器上端，另一端接在滑动变阻器的下端，如图所示：
(2)[2]读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A。由得，未知电阻的阻值：
(3)[3][4]实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U2；
③表达式的推导：
在步骤②中，电压表测电源电压，即电源电压为U2
在步骤①中，R0、Rx串联，电压表测Rx两端的电压，即Rx两端的电压为U1
因串联电路中总电压等于各分电压之和，所以R0两端的电压：
因串联电路中各处的电流相等，所以：
即
解得：
13．6 不同 L2断路 不能 正负接线柱反接了 一次实验具有偶然性 更换规格不同的灯泡进行多次实验
【分析】
（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表示数为零，说明电路中出现了断路；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量。
【详解】
（1）按如图所示电路图连接好电路时，对照电图图，至少需要6根导线；为得出普遍性的结论，实验中应选择规格不同的小灯泡；
（2）电压表示数为零，说明电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数，故可能是L2断路；
（3）测出L1两端的电压，A与电压表的正接线柱相连．小聪将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了．小芳的办法是错误的；不能测出L2两端电压。
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验．
14．串 3U
【解析】
解：当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；
因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知：因此电源电压为3U．
点睛：串联电路中各用电器工作时相互影响；串联电路两端的电压等于串联的各用电器两端的电压之和．
15．锰铜 长度和横截面积相同时锰铜的电阻最大 A
【解析】
【详解】
[1][2]由不同金属电阻比较知：在长度和横截面积都一定时，锰铜的电阻最大，所以用来作电阻线变阻效果最好；
[3]要使灯泡亮些，也就是电路电流增大，所以要减小电路电阻，即导线夹向A移动．
16．负 0.6 从锌片流向铜片
【详解】
根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V；电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片，而盐水中的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片。
17．0.2 6 30
【解析】
试题分析：由图示电路图可知，闭合S，断开S1时，电路中只有R1的简单电路，电流表测量通过R1的电流I1=0.3A，R1=20Ω，因此电源电压U=I1R1=0.3A×20Ω=6V；若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I-I1=0.5A-0.3A=0.2A；根据欧姆定律得R2=U/I2=6V/0.2A=30Ω
【考点定位】欧姆定律 并联电路特点
18．乙 6 20
【详解】
[1]根据电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量滑动变阻器两端的电压；当划片P位于变阻器最左端时，电压表V2被短接，示数为0，因此图2中乙为电压表V2示数变化的图像；
[2] 当滑动变阻器两端电压为零时，电压表V1示数即为电源电压，由图2可知，电源电压为6V；
[3] 当滑动变阻器两端电压为零时R1两端的电压为6V，由图2可知，此时电路中电流为0.3A，因此电阻R1的阻值为：
。

一、选择题
1．下列每组物体在通常情况下都是绝缘体的是（ ）
A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地
2．新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（ ）
A．增大导线的电阻B．减小通过导线的电流C．增大导线的电压D．减小导线发热功率
3．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定
A．小球一定带正电B．小球一定带负电
C．小球可能带负电了，也可能带正电D．小球一定不带电
4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压B．当电路闭合时电荷在发生定向移动
C．当电路断开后水果电池两端电压为零D．把水果串联起来可以提高电压
5．如下图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
6．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是
A．第一次接入AB，第二次接入DEB．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DFD．第一次接入DE，第二次接入DF
7．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2C．乙电路中，I=Il+I2D．乙电路中，I＞I1=I2
8．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（ ）
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
二、简答题
9．如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．
10．如图甲是某电子秤的原理图，m是质量表（电阻忽略不计），秤盘与压杆质量均忽略不计，电源电压10V，R0为定值电阻。当电路中的电流大于40mA时，气电保护开关S自动断开。图乙所示是压力传感器R的阻值随所受压力F变化的图像。
（1）图中质量表m应该用_____表改装（填“电流”或“电压”）。
（2）m=0时，压力传感器R的电阻是多大？此时电路中电流为20mA，求定值电阻R0的阻值。_____
（3）当电路中的电流等于40mA时，压力传感器R的阻值是多大？_____
（4）该电子秤能称量的最大质量为多少？_____（g＝10N/kg）
三、探究题
11．小金购买了一捆导线，想通过实验测定其电阻从而确定导线的长度，看装修时是否够用。可供使用的器材有：电流表、电压表、滑动变阻器、电源、开关、导线若干，请帮助小金理一理实验思路：
（1）将导线串联接入到有滑动变阻器的电路中，用电流表和电压表测量__(选填“导线”或“滑动变阻器”)的电流和电压值，再求得它的__。
（2）查得导线每1m的电阻为2.0×10－2Ω，利用电阻和长度成___(选填“正比”或“反比”)关系，就能获得所求。
（3）若实验测得电流为0.9A，电压为0.8V，则导线的长度为____m(保留一位小数)。
12．图甲是用伏安法测未知电阻的实验图：
（1）请用笔画线代替导线，将图甲中实物电路连接完整_______。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，则未知电阻___Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。
①闭合S、断开S2，用电压表测出特测电阻Rx两端的电压为U1；
②___，用电压表测出电源的电压U；
③请写出用测量值U、U1及R0来表示Rx的表达式__。
13．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要_____根导线；实验中应选择规格_____（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是_____（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？_____，理由是_____。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_____，改进方法是_____。
四、填空题
14．某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是________ 联的，手电筒电源的电压为 ________ ．
15．小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择________做变阻器的电阻丝．原因是________．如图组装好电路后，要使灯泡亮些，导线夹应向________端移动．
下表为 长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）
16．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的___极，电池的电压为____V。盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是_____________。
17．如图所示，电源电压恒定，R1为20 Ω，闭合开关S，断开开关S1时电流表示数为0.3 A；若闭合S1电流表示数为0.5 A，通过R2的电流为___A，则电源电压是___V，R2电阻阻值为___Ω。
18．如图1两电压表的示数随电路中电流变化的图像如图2所示，根据图像的信息可知：____(选填“甲”或“乙”)是电压表V2示数变化的图像，电源电压为___V，电阻R1的阻值为____Ω。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
银
0.016
铁
0.096
铜
0.017
锰铜
0.44
参考答案
1．C
【解析】
试题分析：陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导体，故A错误；铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘体，故B错误；玻璃棒和橡胶棒不容易导电，是绝缘体；故C正确；人体和大地是导体，故D错误；故应选C。
【考点定位】绝缘体
2．D
【解析】
【详解】
A． 导线的材料和长度相同时，增大导线横截面积可以减小导线的电阻，故A错误；
B． 通过导线的电流与插座上用电器消耗的电功率有关，无法判断通过导线电流的变化，故B错误；
C．在通过导线的电流一定时，导线的电阻减小，由U=IR可知，可以减小导线两端的电压，故C错误；
D．在通过导线的电流一定时,导线的电阻减小,由P=I2R可知，可以减小导线发热的功率，故D正确。
3．B
【详解】
因为用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电，且橡胶棒与小球排斥，说明橡胶棒与小球带同种电荷，即小球也带负电，故选B。
4．C
【解析】
【详解】
A． 电源是为电路提供电压的装置；水果是电源，为用电器即发光二极管提供了电压；故A正确；
B．闭合的电路中有电流，则电路中有电荷发生定向移动；故B正确；
C．水果电池作为电源，电压一定，当电路断开后水果电池两端电压不为零；故C错误；
D．将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压；故D正确．
5．A
【详解】
滑动变阻器与定值电阻R0串联，电流表测得的是电路中的电流，电压表测得的是滑动变阻器两端的电压。当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，则电路中的电流变小，电流表的示数变小；由U=IR可知定值电阻R0两端的电压变小，又因串联分压，电源电压不变，所以滑动变阻器两端的电压变大，则电压表的示数变大，故A符合题意。
6．D
【解析】
解答：A. 第一次接入AB，第二次接入DE，AB和DE长度相同，材料不同。故A错误。B. 第一次接入DE，第二次接入AC，材料不同。故B错误。C. 第一次接入AB，第二次接入DF，材料不同。故C错误。D. 第一次接入DE，第二次接入DF，DE和DF长度不同，材料和横截面积又相同。所以D正确。
点睛：影响电阻大小的因素：材料、长度、横截面积和温度．本题要研究电阻的大小是否与长度有关，根据控制变量法的思路，就要求选择的电阻线，长度必须不同，但其他因素必须相同．
7．C
【详解】
AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2， 又因为两个灯泡阻值不等，所以U1 ≠U2， 故AB错误；
CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=Il +I2， 又因为两个灯泡阻值不等，根据并联分流规律知道，I1 ≠I2，故C正确、D错误。
8．B
【解析】
插入式电阻箱的示数为没有插入铜塞的孔下电阻丝的电阻之和，只拔出铜塞a、b，接入电路电阻为3欧姆，故A错；只拔出铜塞c、d，接入电路电阻为7欧姆，故B正确；要使接入电路电阻为7欧姆，拔出铜塞c、d或者同时拨出铜塞a、b、d都行，故C错；如果将铜塞全拨出，则所表示的电阻为最大值，故D错；应选B。
9．见解析
【解析】
试题分析：锡纸是导体，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极时，形成短路，电流过大，当电流通过导体时，由于电流的热效应发热，故很快发现纸条中间开始冒烟起火。
【考点定位】短路，电流的热效应。
10．见解析所示 见解析所示 见解析所示 见解析所示 见解析所示
【解析】
试题分析：（1）图中质量表m与用电器串联，所以为电流表改装而成；
（2）当m=0时，F=0，从表格中看出：R=300Ω，
R总===500Ω，
R0= R总-R=500Ω-300Ω=200Ω；
（3）R总‘===250Ω，
R= R总‘-R0=250Ω-200Ω=50Ω；
（4）电路中的电流为40mA，R=50Ω，由图像看出：F=500N，
G= F=500N，
m===50kg.
考点：欧姆定律及其应用
11．导线 电阻 正比 44.4
【详解】
（1）[1][2]采用伏安法测出导线的电阻，将导线与滑动变阻器串联接入电路，用电流表和电压表测量导线的电流和电压值，再根据R=求得它的电阻。
（2）[3]导线的材料、粗细一定时，其电阻与长度成正比，查得导线每1m的电阻为2.0×10－2Ω，则导线长度L=。
（3）[4]据题意，I=0.9A，U=0.8V，
导线的电阻：
R===Ω，
由于每1m的电阻为2.0×10−2Ω，则导线的实际长度为：
L=≈44.4m.
12． 8 闭合开关S、S1
【详解】
(1)[1]变阻器应串联在电路中，可将导线一端接在滑动变阻器上端，另一端接在滑动变阻器的下端，如图所示：
(2)[2]读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A。由得，未知电阻的阻值：
(3)[3][4]实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U2；
③表达式的推导：
在步骤②中，电压表测电源电压，即电源电压为U2
在步骤①中，R0、Rx串联，电压表测Rx两端的电压，即Rx两端的电压为U1
因串联电路中总电压等于各分电压之和，所以R0两端的电压：
因串联电路中各处的电流相等，所以：
即
解得：
13．6 不同 L2断路 不能 正负接线柱反接了 一次实验具有偶然性 更换规格不同的灯泡进行多次实验
【分析】
（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表示数为零，说明电路中出现了断路；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量。
【详解】
（1）按如图所示电路图连接好电路时，对照电图图，至少需要6根导线；为得出普遍性的结论，实验中应选择规格不同的小灯泡；
（2）电压表示数为零，说明电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数，故可能是L2断路；
（3）测出L1两端的电压，A与电压表的正接线柱相连．小聪将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了．小芳的办法是错误的；不能测出L2两端电压。
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验．
14．串 3U
【解析】
解：当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；
因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知：因此电源电压为3U．
点睛：串联电路中各用电器工作时相互影响；串联电路两端的电压等于串联的各用电器两端的电压之和．
15．锰铜 长度和横截面积相同时锰铜的电阻最大 A
【解析】
【详解】
[1][2]由不同金属电阻比较知：在长度和横截面积都一定时，锰铜的电阻最大，所以用来作电阻线变阻效果最好；
[3]要使灯泡亮些，也就是电路电流增大，所以要减小电路电阻，即导线夹向A移动．
16．负 0.6 从锌片流向铜片
【详解】
根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V；电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片，而盐水中的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片。
17．0.2 6 30
【解析】
试题分析：由图示电路图可知，闭合S，断开S1时，电路中只有R1的简单电路，电流表测量通过R1的电流I1=0.3A，R1=20Ω，因此电源电压U=I1R1=0.3A×20Ω=6V；若再闭合S1时，两电阻并联，电流表测干路电流；通过电阻R2的电流：I2=I-I1=0.5A-0.3A=0.2A；根据欧姆定律得R2=U/I2=6V/0.2A=30Ω
【考点定位】欧姆定律 并联电路特点
18．乙 6 20
【详解】
[1]根据电路图可知，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量滑动变阻器两端的电压；当划片P位于变阻器最左端时，电压表V2被短接，示数为0，因此图2中乙为电压表V2示数变化的图像；
[2] 当滑动变阻器两端电压为零时，电压表V1示数即为电源电压，由图2可知，电源电压为6V；
[3] 当滑动变阻器两端电压为零时R1两端的电压为6V，由图2可知，此时电路中电流为0.3A，因此电阻R1的阻值为：
。
