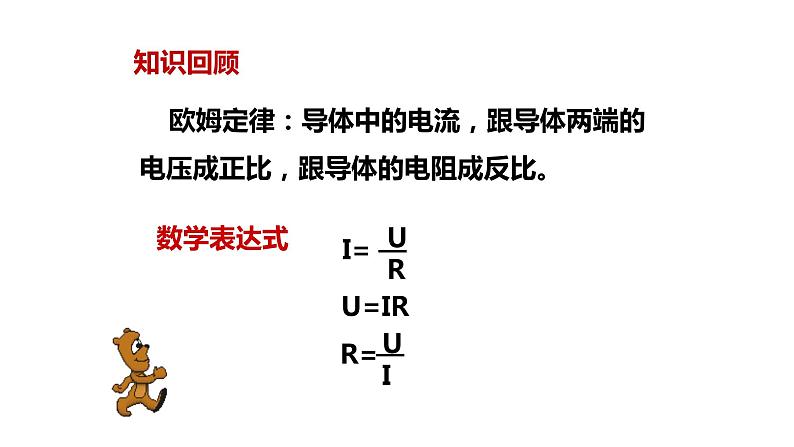

欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

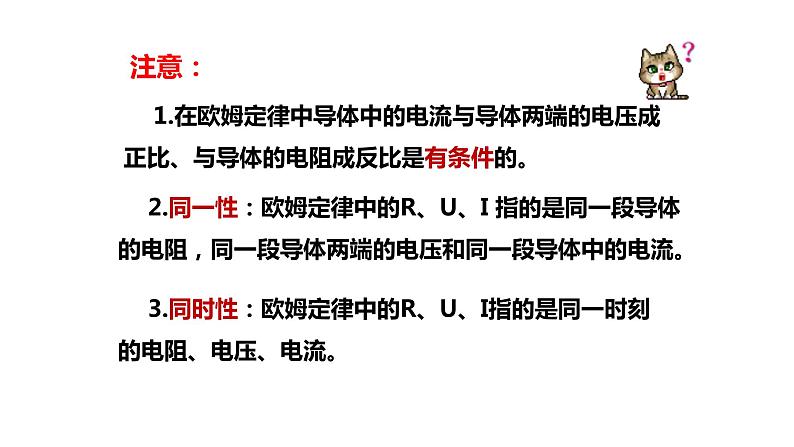

1.在欧姆定律中导体中的电流与导体两端的电压成正比、与导体的电阻成反比是有条件的。
2.同一性：欧姆定律中的R、U、I 指的是同一段导体的电阻，同一段导体两端的电压和同一段导体中的电流。
3.同时性：欧姆定律中的R、U、I指的是同一时刻的电阻、电压、电流。

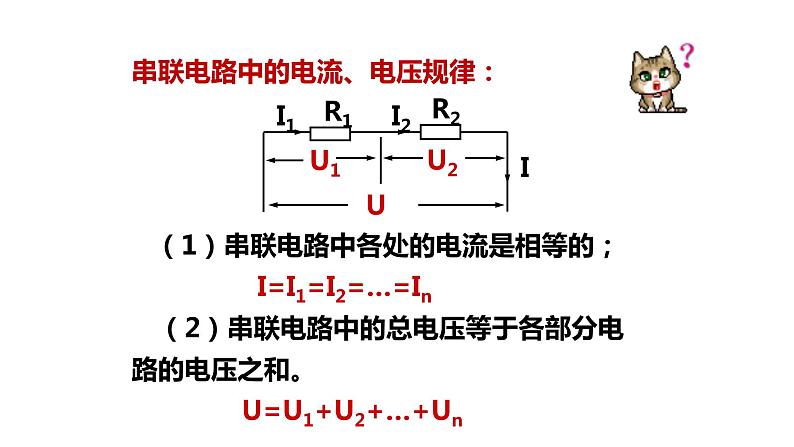

　（1）串联电路中各处的电流是相等的； I=I1=I2=…=In　（2）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un
串联电路中的电流、电压规律：

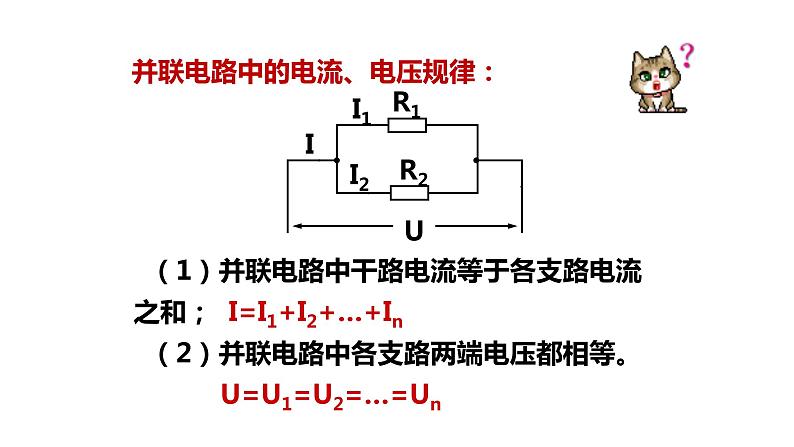

（1）并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In （2）并联电路中各支路两端电压都相等。 U=U1=U2=…=Un
并联电路中的电流、电压规律：

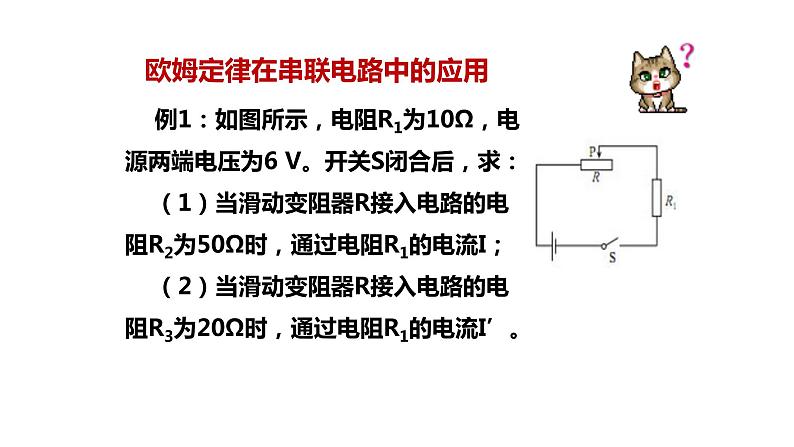

例1：如图所示，电阻R1为10Ω，电源两端电压为6 V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I’。
欧姆定律在串联电路中的应用

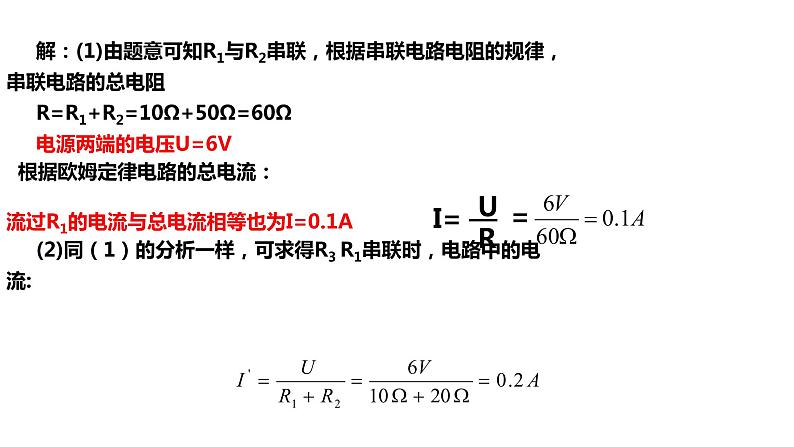

解：(1)由题意可知R1与R2串联，根据串联电路电阻的规律，串联电路的总电阻R=R1+R2=10Ω+50Ω=60Ω电源两端的电压U=6V 根据欧姆定律电路的总电流： 流过R1的电流与总电流相等也为I=0.1A(2)同（1）的分析一样，可求得R3 R1串联时，电路中的电流:

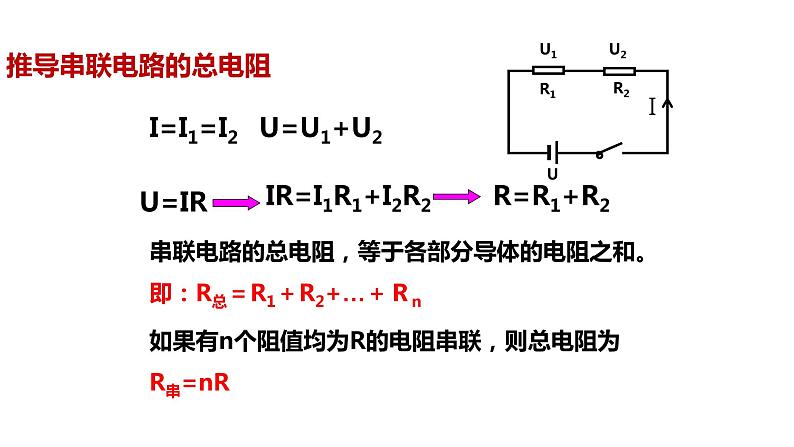

IR=I1R1+I2R2
I=I1=I2 U=U1+U2
如果有n个阻值均为R的电阻串联，则总电阻为R串=nR
串联电路的总电阻，等于各部分导体的电阻之和。即：R总＝R1＋R2+…＋Ｒn
讨论1：为什么串联电路的总电阻比其他电阻大？
特点：串联电路总电阻比任何一个导体的电阻都大。
实质：电阻串联这相当于增加了导体的长度。
讨论2：若有n 个电阻R1、R2、…、Rn串联，则它们的总电阻R 总等于多少？
R总＝R1＋R2+…＋Ｒn
例：如图所示，电阻R1为10Ω，电源两端电压为12 V。开关S 闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1’和电路的总电流I’。
欧姆定律在并联电路中的应用
解：(1)根据并联电路电压的特点，电阻R1和R2两端的电压均等于电源两端电压 U=12V由欧姆定律得：通过R2的电流：总电流：I=I1+I2=1.2A+0.3A=1.5A
（2）电阻R1中的电流 通过电阻R3中的电流
电路总电流：I'=I1'+I2'=1.2A+0.6A=1.8A。
若有n个阻值均为R的电阻并联，则总电阻为R总=R/n
并联电路的总电阻的倒数，等于各并联导体的电阻的倒数之和。
并联电路的总电阻的倒数，等于各并联导体的电阻的倒数之和。
讨论:并联电路的总电阻为什么小于任一并联导体的电阻?
电阻并联实质相当于增加了导体的横截面积。
并联电路的总电阻有什么特点？
欧姆定律： 根据串联电流特点：I1＝I2得：
串联电路中，电压的分配与电阻成正比。
根据欧姆定律： U1＝I1R1 U2=I2R2 根据并联电流特点U1＝U2得： I1R1 =I2R2
并联电路中电流的分配与电阻成反比。
在图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R1与R2之比是（ ）A．5∶1　　B．1∶5　C．1∶4　　D．4∶1
（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
　（3）每一步求解过程必须包括三步：　　写公式——代入数值和单位——得出结果。
1.有两只电阻，R1=3Ω，R2=6Ω，若把它们串联后接到电压为6V的电源上，这两只电阻两端的电压之比为U1∶U2= ，通过它们的电流之比为I1∶I2= 。若将它们并联后接到同一电源上，则通过它们的电流之比为I1∶I2= 。
2．4个电阻，电阻值都是R，把它们并联起来，总电阻是（ ）A．4R　 B．R/4　 C．4/R　 D．2R3.两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是（ ）A．5Ω　 B．10Ω　C．20Ω　D．40Ω
4.变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
5、有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30Ω，求：（1）电路中的电流（2）灯泡L2两端的电压（3）两个灯泡的电阻
解：（1）电路中电流：（2）L2两端的电压：U2=U-U1=12V-8V=4V(3)灯泡L1的电阻： L2的电阻：R2=R-R1=30Ω-20Ω=10Ω
1.完成课后动手动脑学物理2.完成本节对应练习
