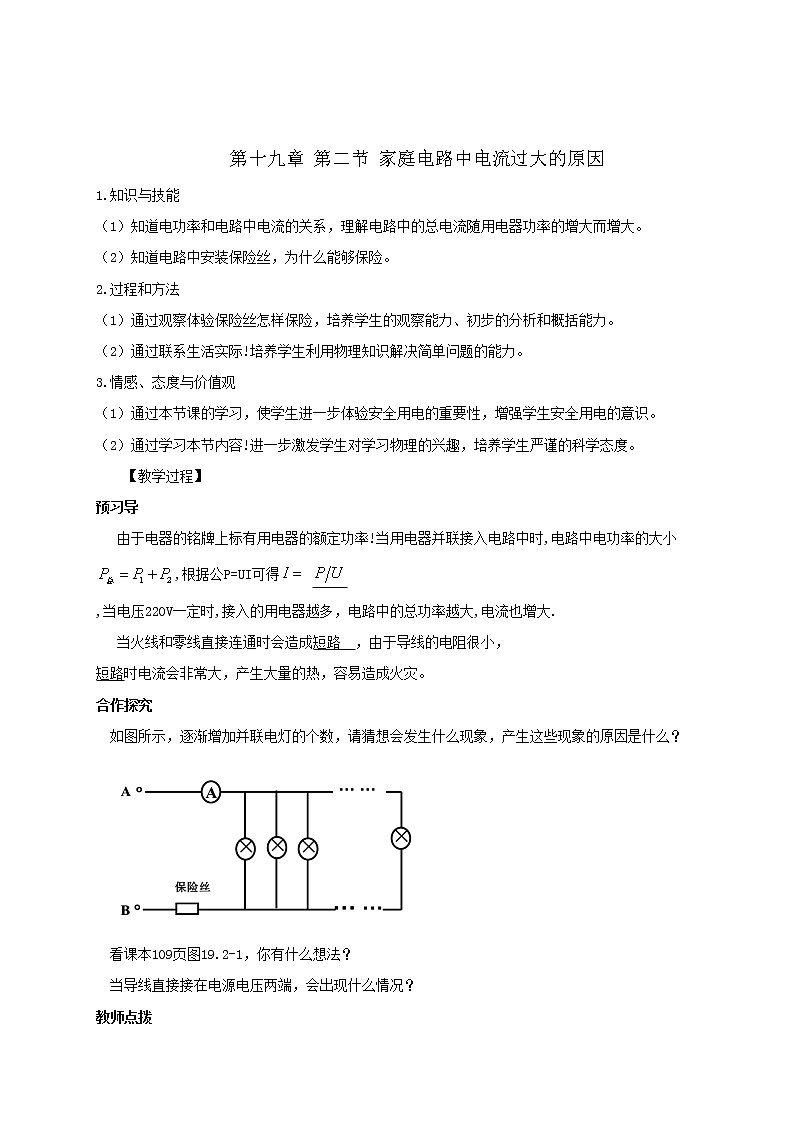

第十九章  第二节  家庭电路中电流过大的原因

1.知识与技能

（1）知道电功率和电路中电流的关系，理解电路中的总电流随用电器功率的增大而增大。

（2）知道电路中安装保险丝，为什么能够保险。

2.过程和方法

（1）通过观察体验保险丝怎样保险，培养学生的观察能力、初步的分析和概括能力。

（2）通过联系生活实际!培养学生利用物理知识解决简单问题的能力。

3.情感、态度与价值观

（1）通过本节课的学习，使学生进一步体验安全用电的重要性，增强学生安全用电的意识。

（2）通过学习本节内容!进一步激发学生对学习物理的兴趣，培养学生严谨的科学态度。

【教学过程】

预习导

由于电器的铭牌上标有用电器的额定功率!当用电器并联接入电路中时,电路中电功率的大小,根据公P=UI可得 ,当电压220V一定时,接入的用电器越多，电路中的总功率越大,电流也增大.

   当火线和零线直接连通时会造成短路  ，由于导线的电阻很小， 短路时电流会非常大，产生大量的热，容易造成火灾。

合作探究

如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象，产生这些现象的原因是什么？

看课本109页图19.2-1，你有什么想法？

当导线直接接在电源电压两端，会出现什么情况？

教师点拨

一只灯泡的时候，电流较小，并联的灯泡越多，电流越大，并联上最后一只灯泡时，电流表示数最大，亮着的灯泡会稍微变暗，不一会儿保险丝就熔断了，这时灯全部熄灭了

家庭电路各用电器是并联的，各用电器都插在同一插座上，电路中总功率越大，据根据公P=UI可得 ，U一定，P越大，通过插座的电流I也越大，产生大量的热，很容易产生火灾。

短路的原因是火线和零线直接相连，电流不再经过用电器，导线的电阻非常小，电流非常大，可能导致火灾。

 保险丝的问题

1.保险丝选用 铅锑合金  制作!因为它的电阻 大  、熔点低，当电流过大时，它由于温度升高而熔断，切断电路，起到保护作用。

2.过粗的保险丝不能起到有效的保险作用!不能用铜丝、铁丝代替保险丝，因为它们的熔点高，不易熔化，保险丝应安装在电路的火线中。

3.新建楼房用空气开关代替保险丝

   把保险丝、铜丝、铁丝同时放在酒精灯上加热，观察哪根先熔断，并说明为什么不能用铜丝、铁丝代替保险丝。

教师点拨

1.保险丝的作用：当电流过大时，它由于温度升高而熔断，切断电路，起到保护的作用。

2.材料：保险丝是用铅锑合金制作的，电阻比较大、熔点比较低。

3.选择：使其额定电流等于或稍大于电路中最大正常工作的电流。

4.连接：一般只接一根火线上，且与保护的电路串联。

5.规格：保险丝越粗，额定电流越大，熔断电流越大，

6.注意：更换保险丝时!不要换成过粗的或过细的。过粗的起不到保险作用；过细的容易造成经常性的断电，更不能用铜丝或铁丝代替保险丝。

1.家庭电路中电流过大的原因

2.保险丝的制作材料、作用及如何使用
